3.2 QuartusⅡ软件的用户界面（续2） 工程工作区 当QuartusⅡ实现不同的功能时，此区域将打开对应 的操作窗口，显示不同的内容，进行不同的操作，如器件 设置、定时约束设置、编译报告等均显示在此窗口中。 ·编译状态显示窗口 此窗口主要显示模块综合、布局布线过程及时间。 ·信息显示窗口 该窗口主要显示模块综合、布局布线过程中的信息， 如编译中出现的警告、错误等，同时给出警告和错误的具 体原因
3.2 QuartusⅡ软件的用户界面（续2） • 工程工作区 当QuartusⅡ实现不同的功能时，此区域将打开对应 的操作窗口，显示不同的内容，进行不同的操作，如器件 设置、定时约束设置、编译报告等均显示在此窗口中。 • 编译状态显示窗口 此窗口主要显示模块综合、布局布线过程及时间。 • 信息显示窗口 该窗口主要显示模块综合、布局布线过程中的信息， 如编译中出现的警告、错误等，同时给出警告和错误的具 体原因

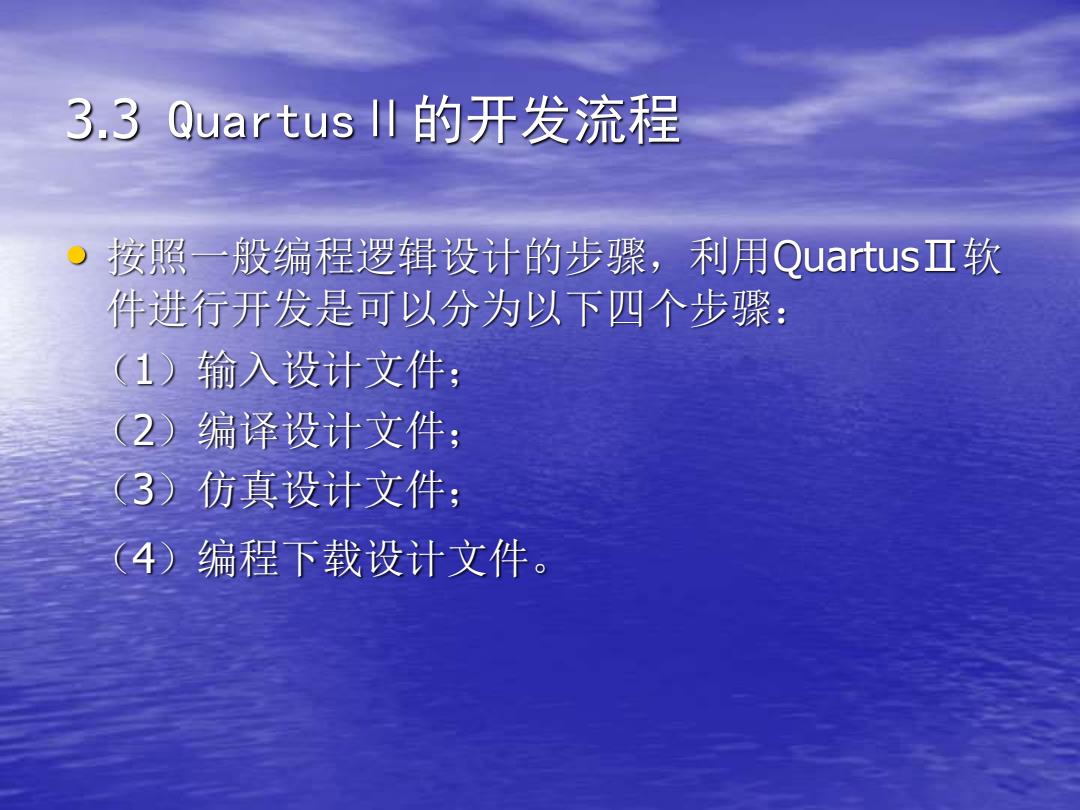

3.3 Quartus川的开发流程 按照一般编程逻辑设计的步骤，利用Quartus.Ⅱ软 件进行开发是可以分为以下四个步骤： (1)输入设计文件： (2)编译设计文件： 3)仿真设计文件； (4)编程下载设计文件
3.3 QuartusⅡ的开发流程 • 按照一般编程逻辑设计的步骤，利用QuartusⅡ软 件进行开发是可以分为以下四个步骤： （1）输入设计文件； （2）编译设计文件； （3）仿真设计文件； （4）编程下载设计文件
3.3.1输入设计文件 ·Quartus.Ⅲ软件的输入法有： 1)原理图输入方式、 2)文本输入方式（如VHDL、Verilog HDL) 3)AHDL输入方式 4)模块输入方式以及 5)第三方EDA工具产生的文件以及混合使用以上几种设 计输入方法进行设计 ·本章主要介绍原理图输入法 原理图输入法也称为图形编辑输入法，用QuartusⅡ 原理图输入设计法进行数字系统设计时，不需要任何硬件 猫述语言的知识，在具有数字逻辑电路基本知识的基础上， 利角Quartus.Ⅱ软件提供的砟DA平台设汗数字电路或系统
3.3.1 输入设计文件 • QuartusⅡ软件的输入法有： 1）原理图输入方式、 2）文本输入方式（如VHDL、Verilog HDL） 3）AHDL输入方式、 4）模块输入方式以及 5）第三方EDA工具产生的文件以及混合使用以上几种设 计输入方法进行设计 • 本章主要介绍原理图输入法 原理图输入法也称为图形编辑输入法，用QuartusⅡ 原理图输入设计法进行数字系统设计时，不需要任何硬件 描述语言的知识，在具有数字逻辑电路基本知识的基础上， 利用QuartusⅡ软件提供的EDA平台设计数字电路或系统

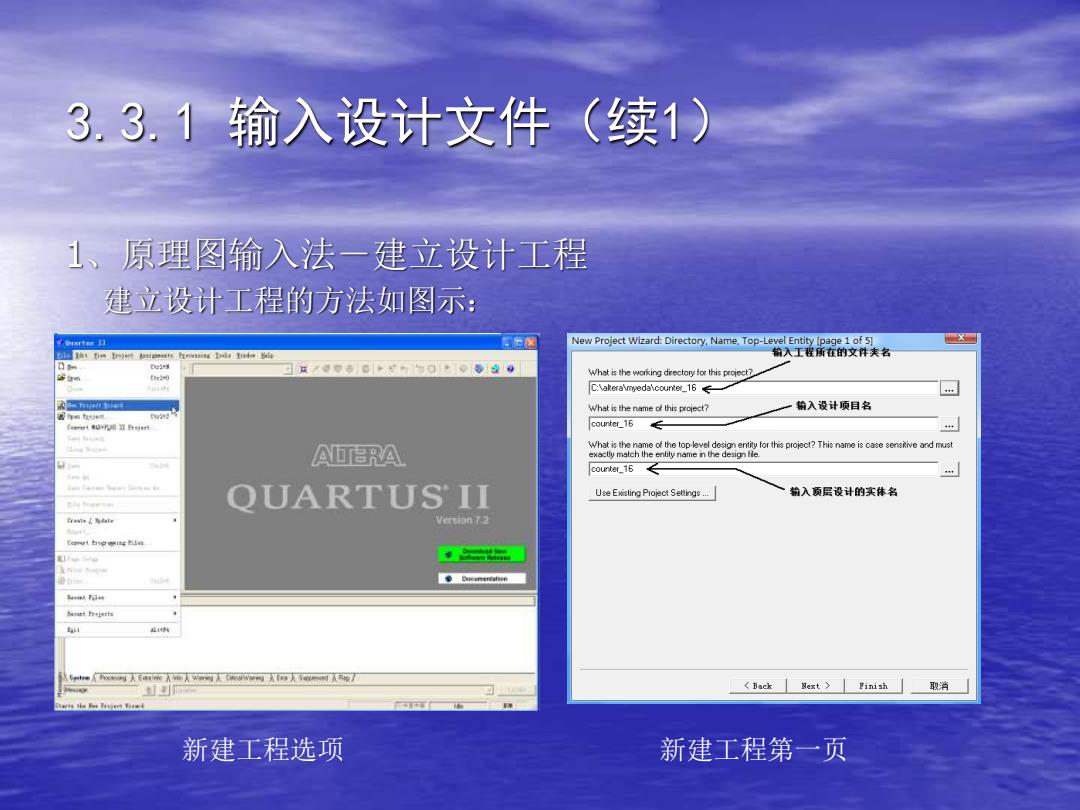

3.3.1输入设计文件（续1） 1、原理图输入法一建立设计工程 建立设计工程的方法如图示： nine Inte td ode NewProec Wzar Directory Na,Top-Le头天￥祸程的H美名 ,输入设计项目名 courter16← AD店RA beng9ep8nla2ag2arthepoecThsn3neeeeoaseadnme counter_16 QUARTUS II Use Eisting Proiect Setings 输入层设计的实体名 Version 72 〈Back8ext>ih」取消 新建工程选项 新建工程第一页
3.3.1 输入设计文件（续1） 1、原理图输入法－建立设计工程 建立设计工程的方法如图示： 新建工程选项 新建工程第一页
3.3.1输入设计文件（续2） 1、原理图输入法一建立设计工程 建立设计工程的方法图示： New Project Wizard:Add Files Ipage 2 of 5] New Project Wizard:Family Device Settings [page3of5] aeeboeeecN8adennedcgna3aesna File name Famly:Cyclone ll Show in Avalable device'list- Package: Ary File nane Lib.Desien entr.HL version Add All Pin counk: Any Speed grade:Ary Show advanced devices 4射d0ycom市sbte Up Down Name Core v.LEs User 1/..Memot..Embed..PLL 3840 P235F4A 83840 37 1.2 483407 Speciy the phnaofany non-deues User Lbraries 〈Back Next〉inih」题消 〈Back5axt>☐inih取消 新建工程第二页 新建工程第三页
3.3.1 输入设计文件（续2） 1、原理图输入法－建立设计工程 建立设计工程的方法图示： 新建工程第二页 新建工程第三页
