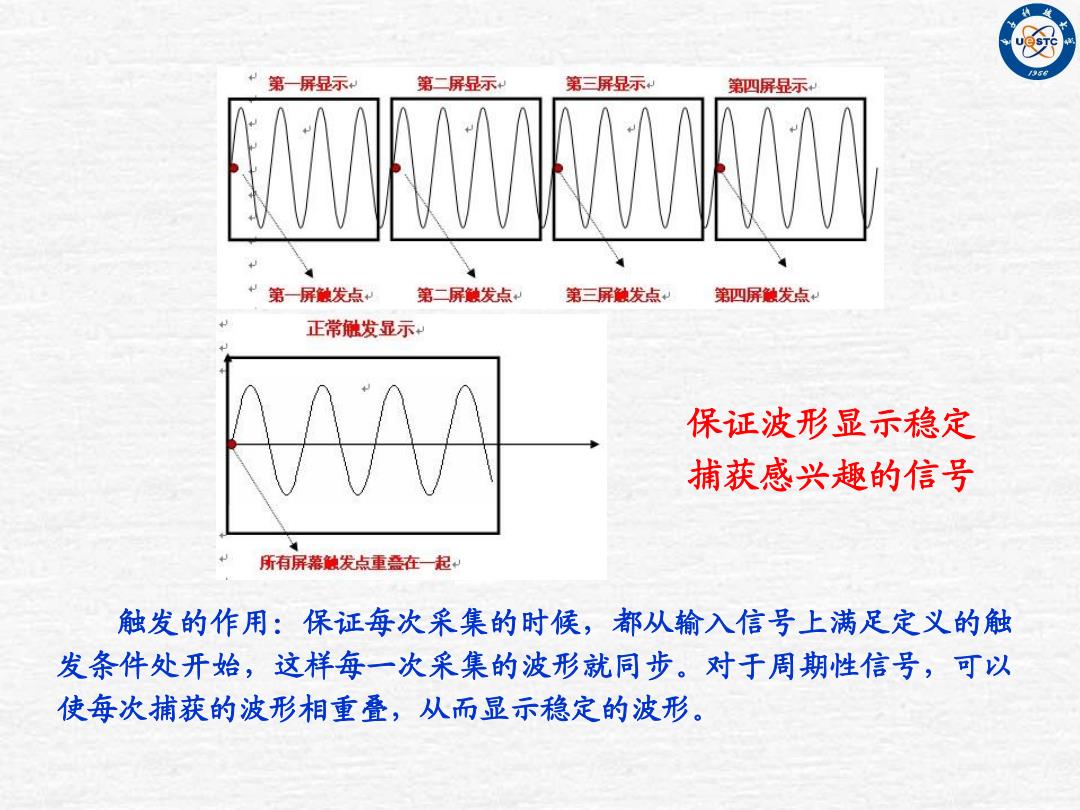

P第一屏显示 第二屏显示 第三屏显示 第四屏显示 第屏触发点 第二屏触发点 第三屏触发点」 第四屏触发点 正常触发显示 保证波形显示稳定 捕获感兴趣的信号 所有屏幕触发点重盖在一起： 触发的作用：保证每次采集的时候，都从输入信号上满足定义的触 发条件处开始，这样每一次采集的波形就同步。对于周期性信号，可以 使每次捕获的波形相重叠，从而显示稳定的波形
触发的作用：保证每次采集的时候，都从输入信号上满足定义的触 发条件处开始，这样每一次采集的波形就同步。对于周期性信号，可以 使每次捕获的波形相重叠，从而显示稳定的波形。 保证波形显示稳定 捕获感兴趣的信号

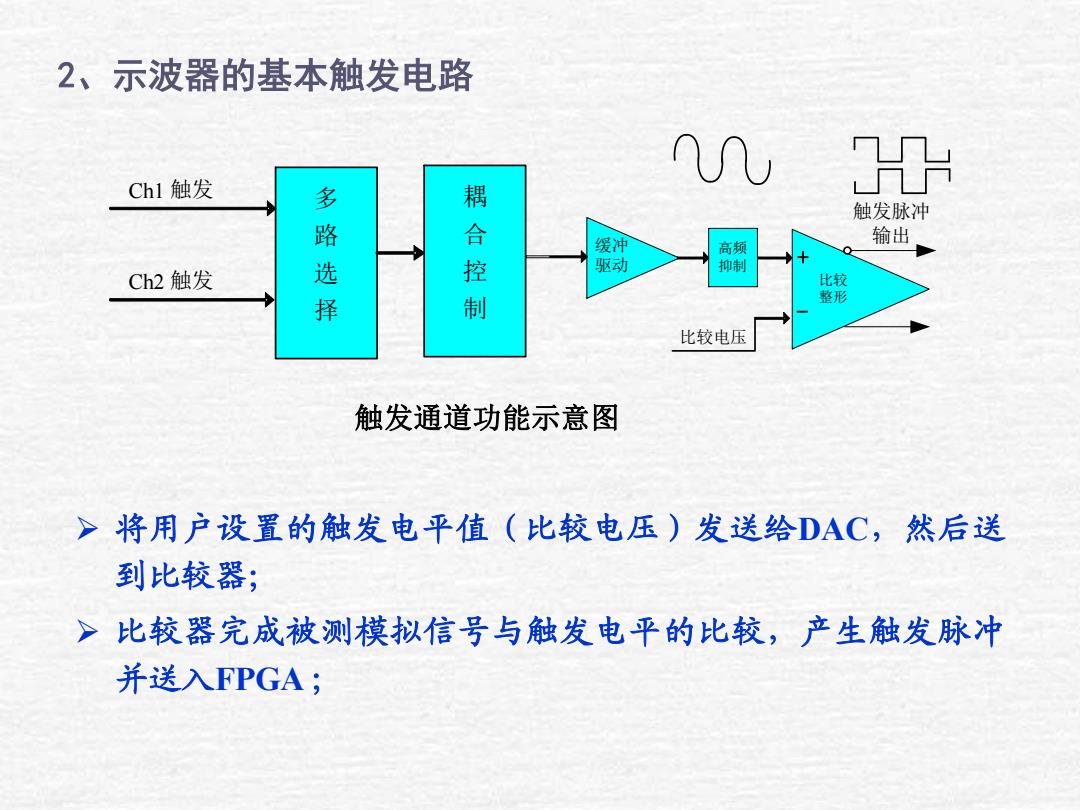

2、示波器的基本触发电路 Chl触发 H 路 耦合控 触发脉冲 缓冲 输出 高频 驱动 抑制 Ch2触发 选择 比较 整形 比较电压 触发通道功能示意图 >将用户设置的触发电平值（比较电压）发送给DAC,然后送 到比较器； >比较器完成被测模拟信号与触发电平的比较，产生触发脉冲 并送入FPGA;
2、示波器的基本触发电路 ➢ 将用户设置的触发电平值（比较电压）发送给DAC，然后送 到比较器； ➢ 比较器完成被测模拟信号与触发电平的比较，产生触发脉冲 并送入FPGA ； Ch2 触发 Ch1 触发 多 路 选 择 耦 合 控 制 比较 整形 + - 触发脉冲 缓冲 输出 驱动 高频 抑制 比较电压 触发通道功能示意图
