411 正常采样：TRIGED F:1.00000kHz 采集 获取方式 正常采样 采样方式 等效 实时 存储深度 普通 深存储 快速采集 开 CH1 500mV DC 关 M200μs0.000μs TEdge CH1 Auto DC/0.00mV e05/12/201509:10
正常采样：AUTO :<2Hz 显示 类型 直观感受示波器 YT XY 格式 天量 无触发的信号 点 波形 网格 显示重叠、无 画 满 正常观测波 形 余辉时间 短余辉 波形亮度 G CH1 100mV DC 100 M200μs0.000μs TEdze CH1 Auto DC-344.00mV ÷05/12/20150911
直观感受示波器 无触发的信号 波形 显示重叠、无 法正常观测波 形

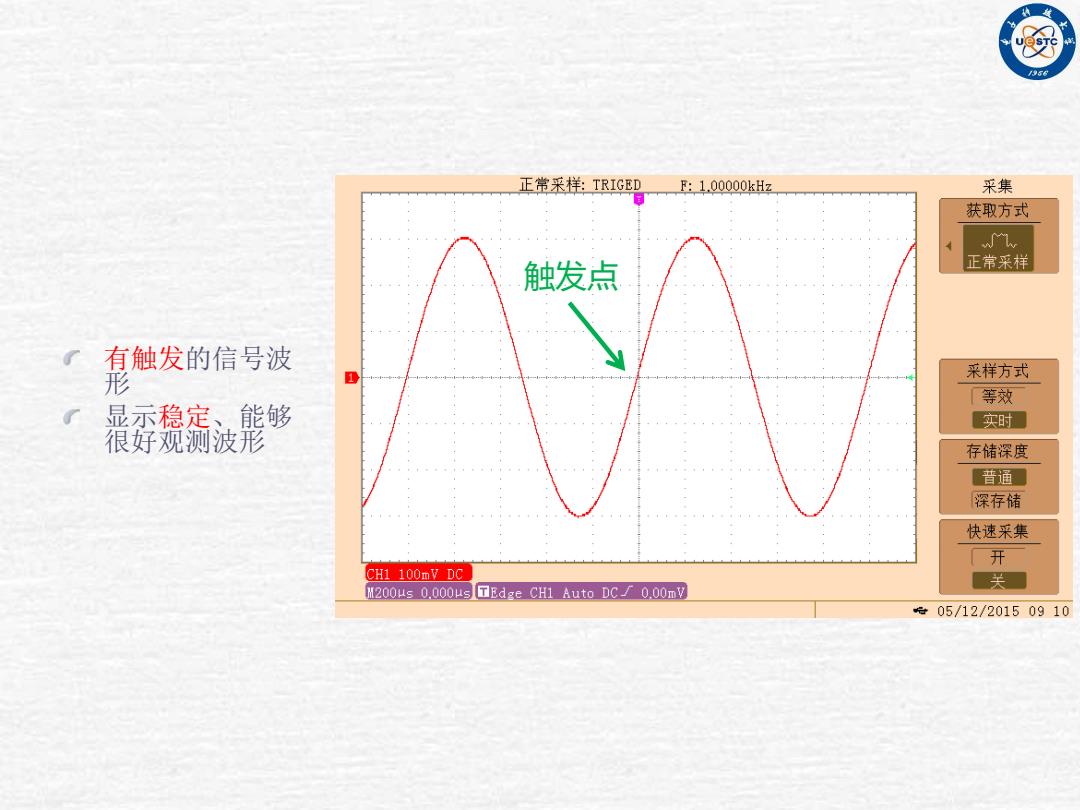

正常采样：TRIGED F:1.00000kHz 采集 获取方式 4 航 触发点 正常采样 有触发的信号波 采样方式 形 等效 显示稳定、能够 实时 很好观测波形 存储深度 普通 深存储 快速采集 开 CH1 100mV DC 关 M200μs0,000μs TEdge CH1 Auto DC/0.00mY ÷05/12/20150910
有触发的信号波 形 显示稳定、能够 很好观测波形 触发点
触发的作用：举例 如果没有触发，采集起点随机，波形图像各不相同，示波器快速刷 新显示时，看到晃动的波形，没有稳定的图像，无法观察和测量
触发的作用：举例 如果没有触发，采集起点随机，波形图像各不相同，示波器快速刷 新显示时，看到晃动的波形，没有稳定的图像，无法观察和测量
分析波形特征 正弦波在一个周期内只有一个唯一的上升沿，选择上升沿作 为触发条件，设置一个触发电平与上升沿相交，得到一个触发点； 正弦波的不同周期，触发点的位置是相同并且唯一的。如果 始终把触发点放在屏幕的固定位置，示波器快速刷新波形时，屏 幕上的波形显示就稳定同步了。 设置触发条件 边沿触发，上升沿，触发电平。 注意：每屏中只有第一个满足触发条件的，点定义为触发点
分析波形特征—— 正弦波在一个周期内只有一个唯一的上升沿，选择上升沿作 为触发条件，设置一个触发电平与上升沿相交，得到一个触发点； 正弦波的不同周期，触发点的位置是相同并且唯一的。如果 始终把触发点放在屏幕的固定位置，示波器快速刷新波形时，屏 幕上的波形显示就稳定同步了。 设置触发条件—— 边沿触发，上升沿，触发电平。 注意：每屏中只有第一个满足触发条件的点定义为触发点
