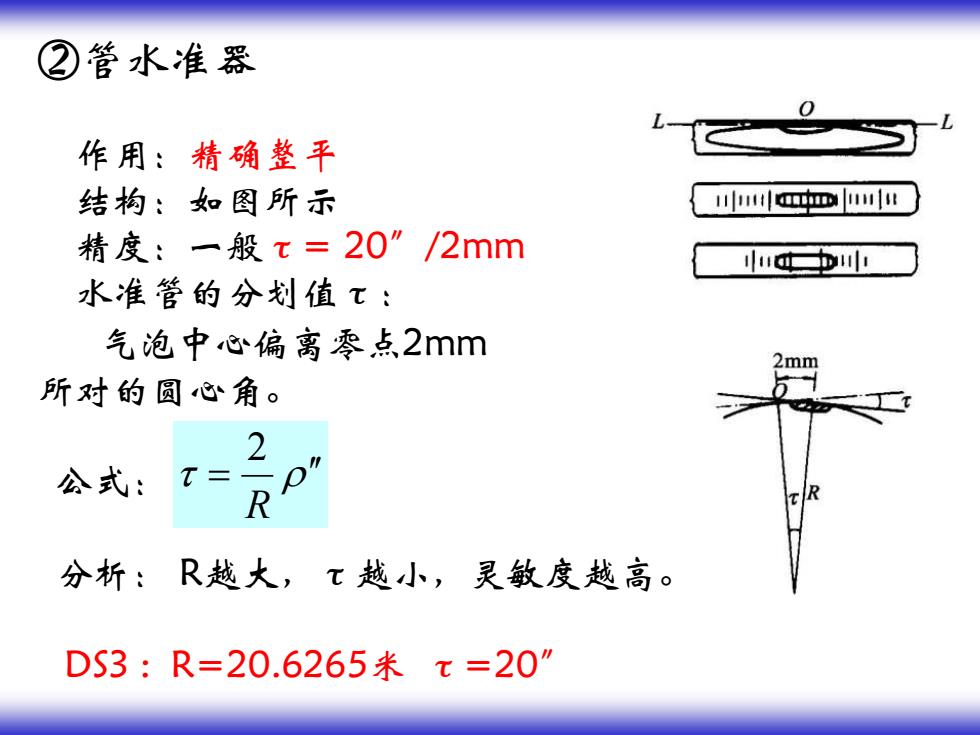

②管水准器 作用：精确整平 结构：如图所示 1川中 精度：一般x=20"/2mm 水准管的分划值τ： 气泡中心偏离零点2mm 2mm 所对的圆心角。 2 公式： R 分析：R越大，x越小，灵敏度越高。 DS3:R=20.6265米t=20
②管水准器 作用：精确整平 结构：如图所示 精度：一般τ= 20″/2mm 水准管的分划值τ： 气泡中心偏离零点2mm 所对的圆心角。 公式： 分析： R越大，τ越小，灵敏度越高。 DS3 : R=20.6265米 τ=20″ = R 2

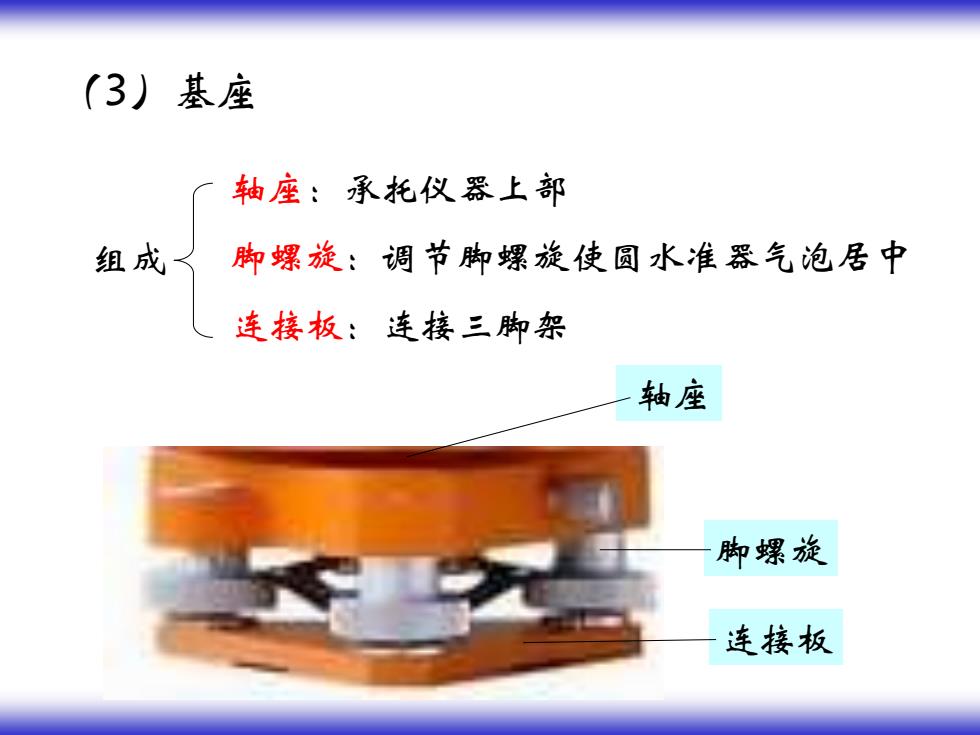

(3)基座 轴座：承托仪器上部 组成 脚螺旋：调节脚螺旋使圆水准器气泡居中 连接板：连接三脚架 轴座 脚螺旋 连接板
（3）基座 轴座：承托仪器上部 脚螺旋：调节脚螺旋使圆水准器气泡居中 连接板：连接三脚架 组成 轴座 脚螺旋 连接板
少口口h 1、水 塔尺： 双面只 可h Frurerrrluugieugiergnuugntin 2、尺垫 仅在转点处竖立水准尺时使用， 防止点位移动和水准尺下沉
二、水准尺和尺垫 1、水准尺 塔尺 ：可以伸缩，一般全长3m、5m， 用于等外水准测量。 双面尺：不可伸缩，一般全长3m， 用于三、四等水准测量。 2、尺垫 仅在转点处竖立水准尺时使用， 防止点位移动和水准尺下沉

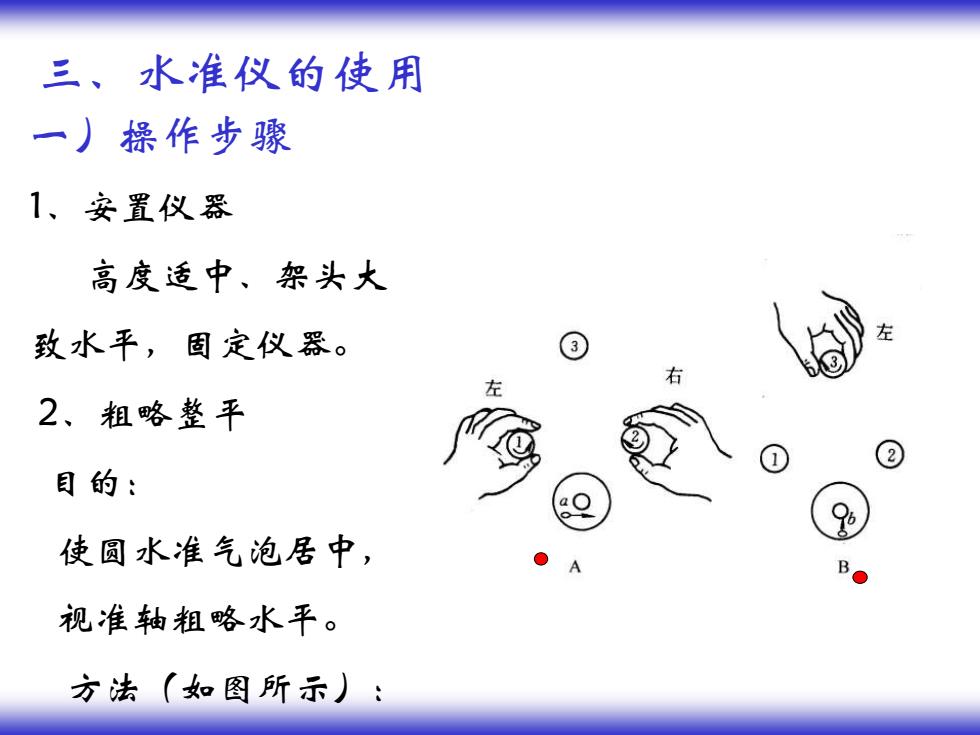

三、水准仪的使用 一)操作步骤 1、安置仪器 高度适中、架头大 致水平，固定仪器。 2、粗略整平 目的： 9 使圆水准气泡居中， 视准轴粗略水平。 方法（如图所示）：
一）操作步骤 1、安置仪器 高度适中、架头大 致水平，固定仪器。 2、粗略整平 目的： 使圆水准气泡居中， 视准轴粗略水平。 方法（如图所示）： 三、水准仪的使用

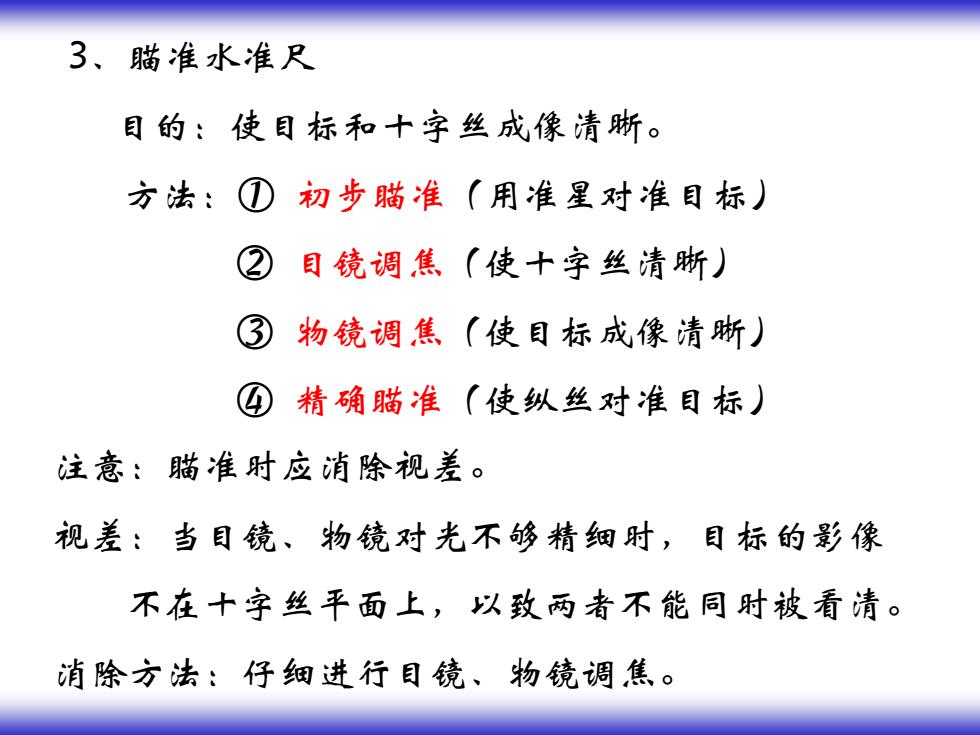

3、瞄准水准尺 目的：使目标和十字丝成像清晰。 方法：①初步瞄准（用准星对准目标） ② 目镜调焦、（使十字丝清晰） ③ 物镜调焦（使目标成像清晰） ④精确瞄准（使纵丝对准目标） 注意：瞄准时应消除视差。 视差：当目镜、物镜对光不够精细时，目标的影像 不在十字丝平面上，以致两者不能同时被看清。 消除方法：仔细进行目镜、物镜调焦
3、瞄准水准尺 目的：使目标和十字丝成像清晰。 方法：① 初步瞄准（用准星对准目标） ② 目镜调焦（使十字丝清晰） ③ 物镜调焦（使目标成像清晰） ④ 精确瞄准（使纵丝对准目标） 注意：瞄准时应消除视差。 视差：当目镜、物镜对光不够精细时，目标的影像 不在十字丝平面上，以致两者不能同时被看清。 消除方法：仔细进行目镜、物镜调焦
