集中式大中型机系统 磁带机 打印机 主机 绘图仪 磁盘机 图形终端 字符终端 字符终端 图形终端 键盘 鼠标输入板 多用户分享主机，主机 键盘 鼠标/输入板 负载随工作站多少变化， 系统响应不稳定； ■多个用户同时使用工作 站，响应速度变慢： ■主机发生故障，整个系 统不能工作
集中式大中型机系统 主机 键盘 鼠标 /输入板 磁盘机 打印机 图形终端 字符终端 绘图仪 磁带机 字符终端 键盘 鼠标 /输入板 图形终端 多用户分享主机，主机 负载随工作站多少变化， 系统响应不稳定； 多个用户同时使用工作 站，响应速度变慢； 主机发生故障，整个系 统不能工作
独立式微机系统 键盘 小型数字化仪/鼠标器 CPU 硬盘 打印机 图形文字显示器 绘图仪
独立式微机系统 CPU 键盘 小型数字化仪 /鼠标器 硬盘 打印机 图形 /文字显示器 绘图仪

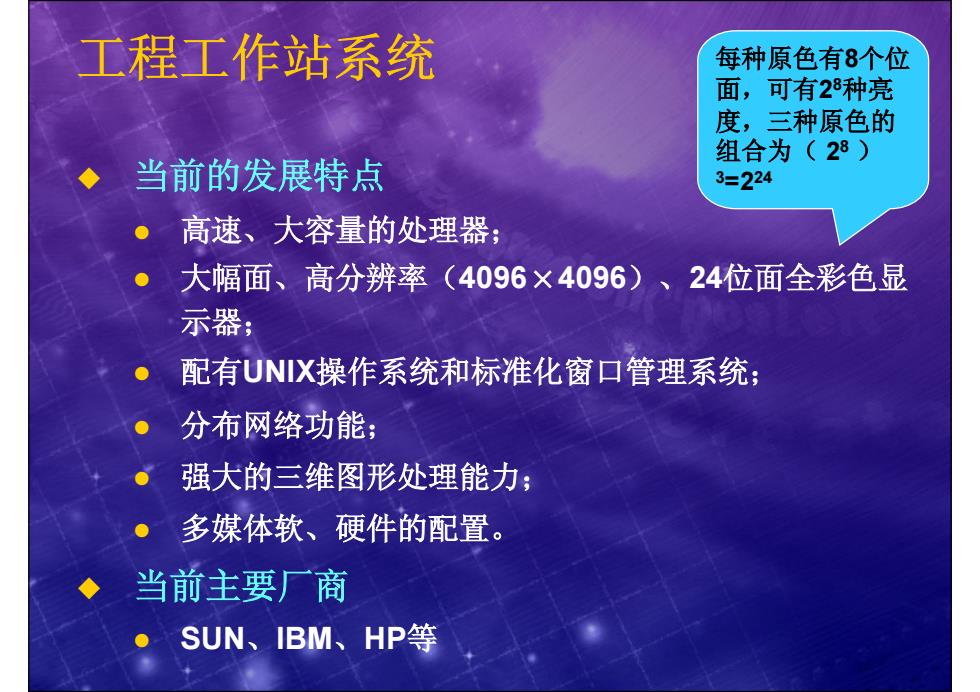

工程工作站系统 每种原色有8个位 面，可有28种亮 度，三种原色的 组合为(23) 当前的发展特点 3=224 高速、大容量的处理器； 大幅面、高分辨率(4096×4096)、24位面全彩色显 示器； ● 配有UNIX操作系统和标准化窗口管理系统； ● 分布网络功能； ● 强大的三维图形处理能力； ● 多媒体软、硬件的配置。 当前主要厂商 SUN、IBM、HP等
工程工作站系统 当前的发展特点 z 高速、大容量的处理器； z 大幅面、高分辨率（4096 ×4096）、24位面全彩色显 示器； z 配有UNIX操作系统和标准化窗口管理系统； z 分布网络功能； z 强大的三维图形处理能力； z 多媒体软、硬件的配置。 当前主要厂商 z SUN 、IBM 、HP 等 每种原色有 8个位 面，可有 2 8种亮 度，三种原色的 组合为（ 2 8 ） 3=224
网络型分布式工作站 在某个区域内，把分 散的CAD工作站系统、 大容量存储装置、高性 能的图形设备以及通信 装置通过通信协议连接 起来； Client 口满足资源共享与相互 通讯的需求。 Server Internet Internet Data collection Promotions Client
网络型分布式工作站 Server Internet Internet Internet Data collection Data collection Promotions Promotions Client Client 在某个区域内，把分 散的CAD工作站系统、 大容量存储装置、高性 能的图形设备以及通信 装置通过通信协议连接 起来； 满足资源共享与相互 通讯的需求
网络拓扑结构：集中（星）型 ◆多个工作站与处于网络中心的服务器相连 ◆ 各节点之间的信息交换由服务器集中控制 绘图仪 特点： ·所有网络工作站 均能使用服务器上 的数据库； ·一旦服务器出现 故障，则整个系统 不能工作
网络拓扑结构：集中（星）型 多个工作站与处于网络中心的服务器相连 各节点之间的信息交换由服务器集中控制 特点: • 所有网络工作站 均能使用服务器上 的数据库； • 一旦服务器出现 故障，则整个系统 不能工作 。 绘图仪
