工程计算机制图 第六章结构施工图 清华大学土木工程系 张建平
1 工程计算机制图 第六章 结构施工图 清华大学土木工程系 张建平
第六章结构施工图 6-1概述 6-2钢筋混凝土结构图 6-3基础图 6-4钢结构图 2
2 第六章 结构施工图 6-1 概述 6-2 钢筋混凝土结构图 6-3 基础图 6-4 钢结构图

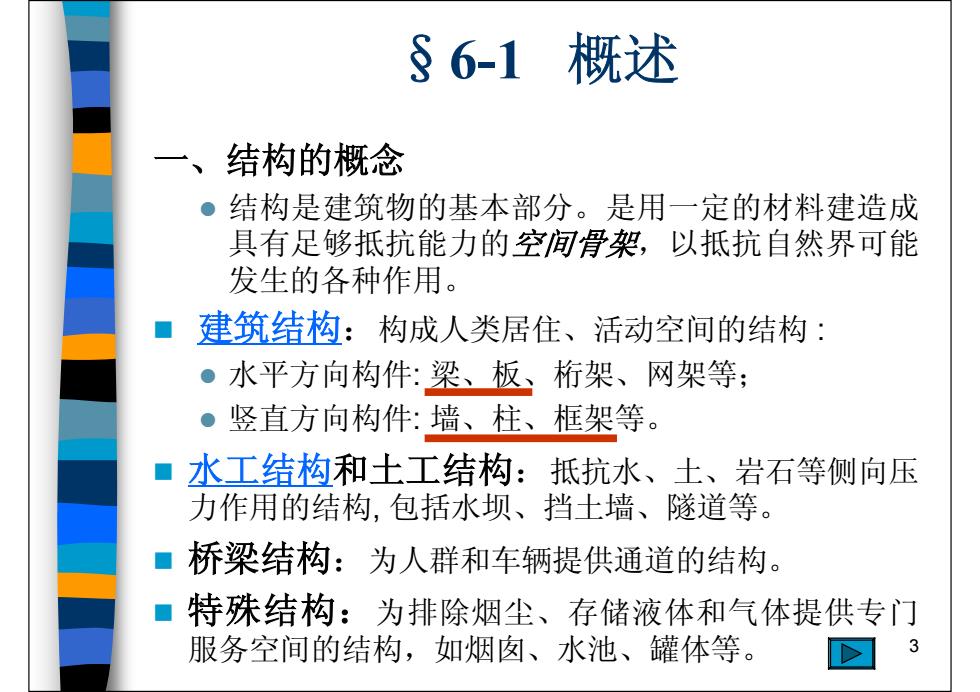

§6-1 概述 一、结构的概念 ●结构是建筑物的基本部分。是用一定的材料建造成 具有足够抵抗能力的空间骨架，以抵抗自然界可能 发生的各种作用。 ■ 建筑结构：构成人类居住、活动空间的结构： 。水平方向构件：梁、板、桁架、网架等； ●竖直方向构件：墙、柱、框架等。 ■ 水工结构和土工结构：抵抗水、土、岩石等侧向压 力作用的结构，包括水坝、挡土墙、隧道等。 ■桥梁结构：为人群和车辆提供通道的结构。 ■ 特殊结构：为排除烟尘、存储液体和气体提供专门 服务空间的结构，如烟囱、水池、罐体等。 3
3 §6-1 概述 一、结构的概念 z 结构是建筑物的基本部分。是用一定的材料建造成 具有足够抵抗能力的空间骨架，以抵抗自然界可能 发生的各种作用。 建筑结构：构成人类居住、活动空间的结构 : z 水平方向构件: 梁、板、桁架、网架等； z 竖直方向构件: 墙、柱、框架等。 水工结构和土工结构：抵抗水、土、岩石等侧向压 力作用的结构, 包括水坝、挡土墙、隧道等。 桥梁结构：为人群和车辆提供通道的结构。 特殊结构：为排除烟尘、存储液体和气体提供专门 服务空间的结构，如烟囱、水池、罐体等
板 主梁 次梁 柱 防潮层 基础 国
基础 板 主梁 次梁 柱 防 潮 层
水闸的轴测图 神款 5
5
