清华大学：《工程计算机制图》课程授课教案（讲义）第八章 建筑设备施工图

工程计算机制图 第八章建筑设备施工图 清华大学土木工程系 张建平

工程计算机制图 第八章 建筑设备施工图 清华大学土木工程系 张建平

基本概念 建筑设备工程是指安装在建筑物内的给 水排水管道、电气线路、燃气管道、采 暖风空调管道，以及相应的设施、装 置。 ■建筑设备施工图一般由平面图、系统 图、详图以及统计表、文字说明组成。 ■建筑设备施工图是根据已有的建筑施工 图来绘制

基本概念 „ 建筑设备工程是指安装在建筑物内的给 水排水管道、电气线路、燃气管道、采 暖风空调管道，以及相应的设施、装 置。 „ 建筑设备施工图一般由平面图、系统 图、详图以及统计表、文字说明组成。 „ 建筑设备施工图是根据已有的建筑施工 图来绘制

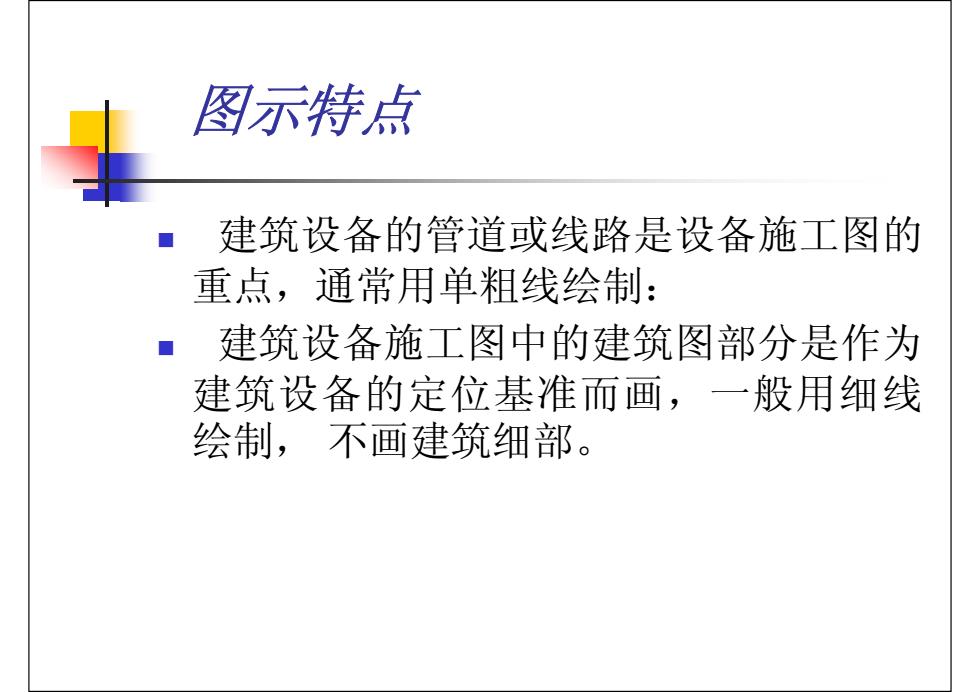

图示特点 建筑设备的管道或线路是设备施工图的 重点，通常用单粗线绘制： 建筑设备施工图中的建筑图部分是作为 建筑设备的定位基准而画，一般用细线 绘制，不画建筑细部

图示特点 „ 建筑设备的管道或线路是设备施工图的 重点，通常用单粗线绘制： „ 建筑设备施工图中的建筑图部分是作为 建筑设备的定位基准而画，一般用细线 绘制， 不画建筑细部

建筑设备施工图的组成 给水排水施工图 建筑电气施工图 建筑燃气施工图 建筑空调采暖通风施工图

建筑设备施工图的组成 „ 给水排水施工图 „ 建筑电气施工图 „ 建筑燃气施工图 „ 建筑空调采暖通风施工图

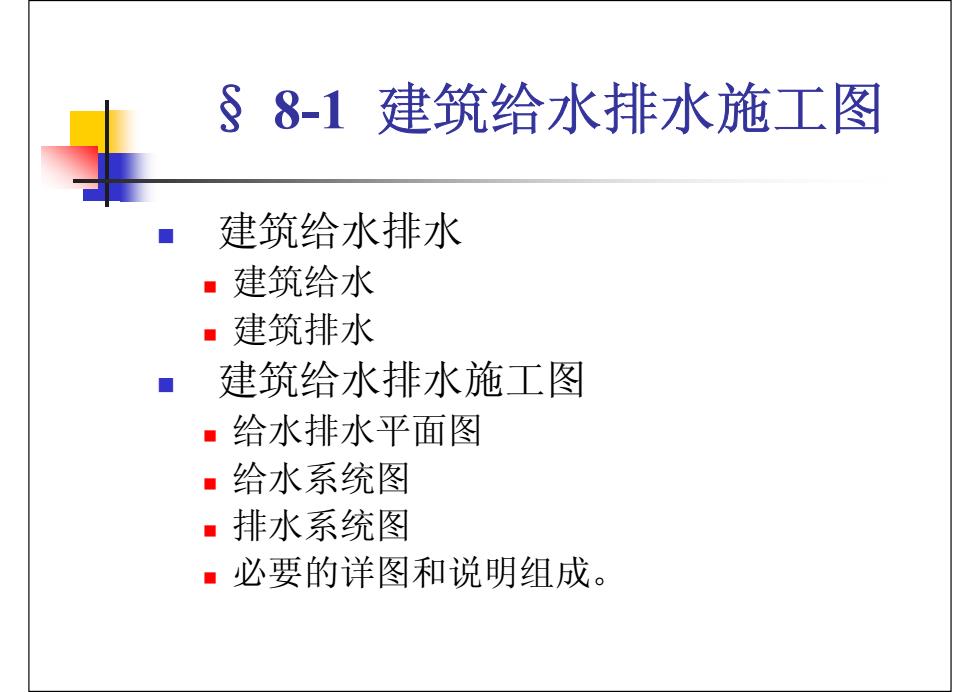

§8-1建筑给水排水施工图 建筑给水排水 ·建筑给水 ·建筑排水 建筑给水排水施工图 ■给水排水平面图 ·给水系统图 ·排水系统图 ■必要的详图和说明组成

§ 8-1 建筑给水排水施工图 „ 建筑给水排水 „ 建筑给水 „ 建筑排水 „ 建筑给水排水施工图 „ 给水排水平面图 „ 给水系统图 „ 排水系统图 „ 必要的详图和说明组成
