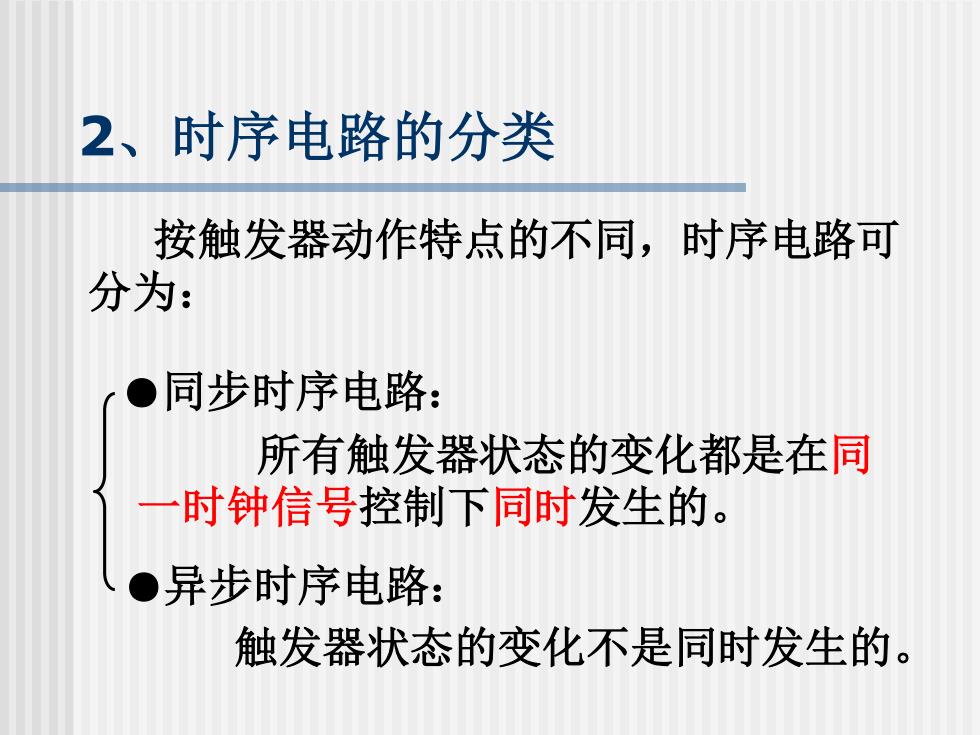

2、时序电路的分类 按触发器动作特点的不同，时序电路可 分为： ● 同步时序电路： 所有触发器状态的变化都是在同 一时钟信号控制下同时发生的。 ●异步时序电路： 触发器状态的变化不是同时发生的
2、时序电路的分类 按触发器动作特点的不同，时序电路可 分为： ●同步时序电路： ●异步时序电路： 所有触发器状态的变化都是在同 一时钟信号控制下同时发生的。 触发器状态的变化不是同时发生的

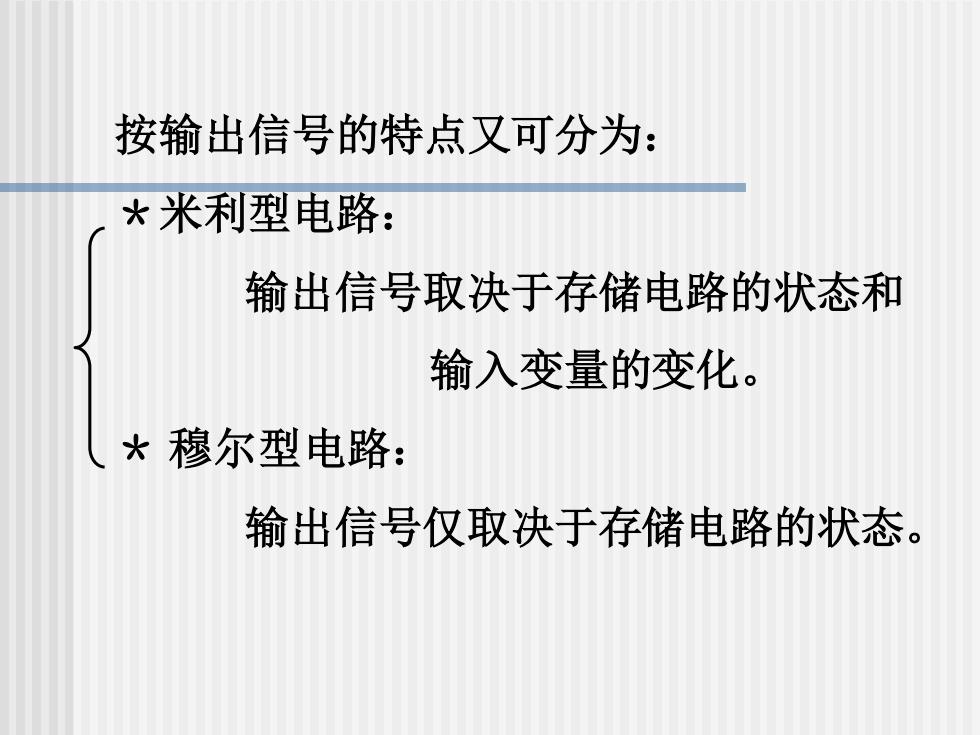

按输出信号的特点又可分为： *米利型电路： 输出信号取决于存储电路的状态和 输入变量的变化。 大穆尔型电路： 输出信号仅取决于存储电路的状态
按输出信号的特点又可分为： ＊米利型电路： 输出信号取决于存储电路的状态和 输入变量的变化。 ＊ 穆尔型电路： 输出信号仅取决于存储电路的状态

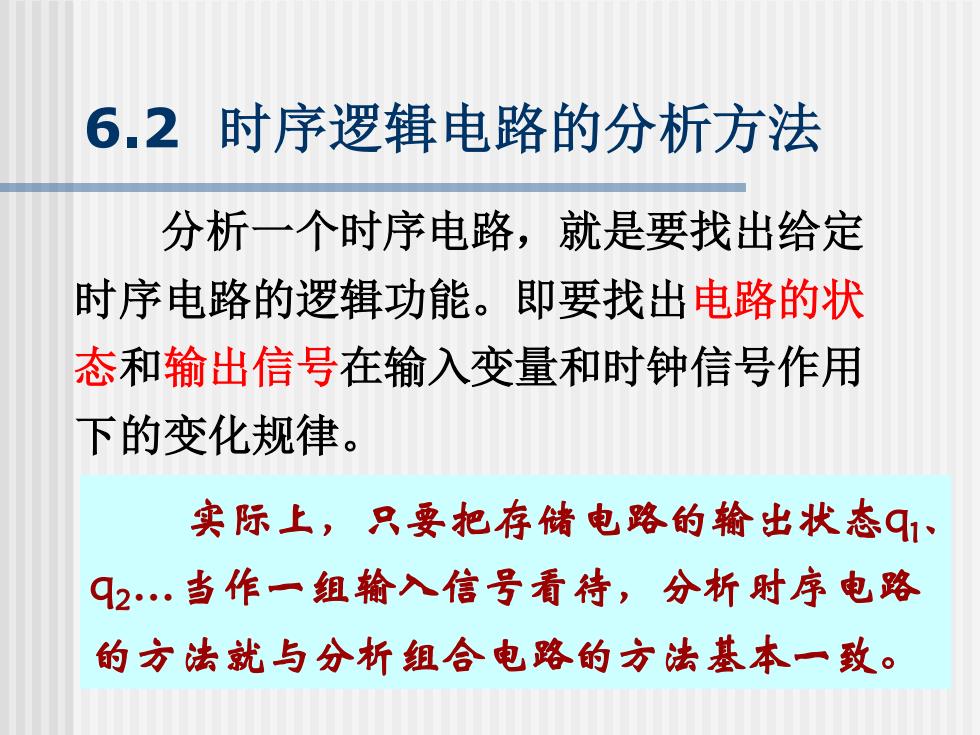

6.2时序逻辑电路的分析方法 分析一个时序电路，就是要找出给定 时序电路的逻辑功能。即要找出电路的状 态和输出信号在输入变量和时钟信号作用 下的变化规律。 实际上，只要把存储电路的输出状态q、 q2当作一组输入信号看待，分析时序电路 的方法就与分析组合电路的方法基本一致
6.2 时序逻辑电路的分析方法 实际上，只要把存储电路的输出状态q1、 q2.当作一组输入信号看待，分析时序电路 的方法就与分析组合电路的方法基本一致。 分析一个时序电路，就是要找出给定 时序电路的逻辑功能。即要找出电路的状 态和输出信号在输入变量和时钟信号作用 下的变化规律
1、同步时序逻辑电路的描述方法 时序逻辑电路的描述方法方式有： 电路方程、状态转换表、状态转换图、 时序图
时序逻辑电路的描述方法方式有： 电路方程、状态转换表、状态转换图、 时序图。 1、同步时序逻辑电路的描述方法

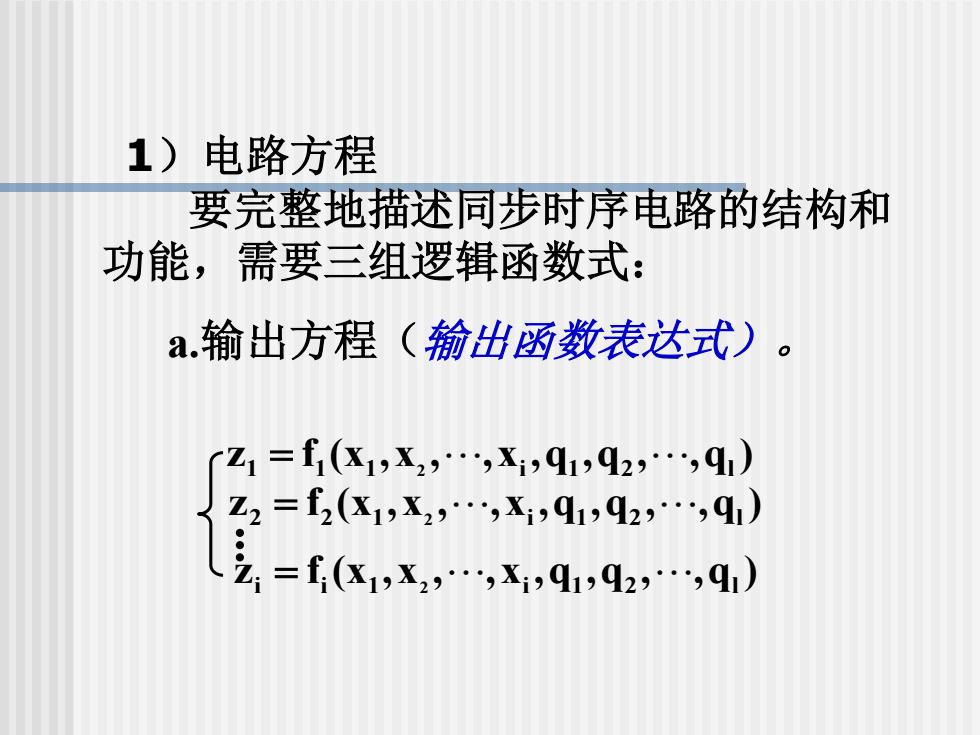

1)电路方程 要完整地描述同步时序电路的结构和 功能，需要三组逻辑函数式： a.输出方程（输出函数表达式）。 Z1=f1(K1,X2,.3X1,q1,q2,.,q) Z2=f2(X1,X2,Xiq1,q2,q1） 2=f(K1,X2,.,X1q1,q2qi)
要完整地描述同步时序电路的结构和 功能，需要三组逻辑函数式： a.输出方程（输出函数表达式）。 z f (x ,x , ,x ,q ,q , ,q ) 1 = 1 1 2 i 1 2 l z f (x ,x , ,x ,q ,q , ,q ) 2 = 2 1 2 i 1 2 l z f (x ,x , ,x ,q ,q , ,q ) i = i 1 2 i 1 2 l 1）电路方程
