石河子大学农业水利工程专业 认识实习大纲与指导书 水利建筑工程学院水资源农水&水工教研室 二00七年九月
石河子大学农业水利工程专业 认识实习大纲与指导书 水利建筑工程学院水资源农水&水工教研室 二 00 七年九月
农业水利工程专业认识实习大纲 (一)实习性质 由于本专业是培养具备农业水利工程专业基本理论和基本技能知识，能在农业、水利、 水电、水保等部门从事水利工程（灌排工程、农业水士资源开发、水库枢纽、渠系建筑物等） 勘测、规划、设计、施工、管理和教学科研等方面工作，也可在土木建筑相关部们工作的综 合性高级工程技术人才，认识实习是农业水利工程专业教学计划中的重要组成部分。它为实 现专业培养目标起者重要作用，在学习专业课之前，通过在疆内参观大、中型水库，枢纽及 农田水利工程，使学生初步了解专业内容，对各种水利工程设施建立感性认识的重要步骤。 (二)实习目的 1、本次实习目的是使学生建立流域水文特性，水环境状况，水资源分布和开发利用的 概念，了解流域水资源综合利用规划和水利水电枢纽工程的设计和运行管理等所包含的水文 水资源工程的内容，扩大学生的技术视野，增加学生对水文水资源工程感性认识，领会其在 国民经济建设中的重要性，复杂性和发展前景。 2、了解水利枢组、水库、灌区等的布置、作用，熟悉水闸、泵站、涵洞、渡槽、船闸、 堤防等水工建筑物的组成、作用、结构、平面布置及基本工作原理，对水利工程有一个感性 认识，了解水利工程的管理方法及新疆水利工程的特点，丰高和扩大学生的专业知识面。 3、通过实习，使学生对水利工程或分部工程的结构构造、施工技术与施工组织管理等 内容有一定的理解，为今后专业课的学习打基础。 4、通过实习，培养学生独立分析问题和解决问题的能力。 5、学习广大现场技术人员的优秀品质，为进一步学习水利工程专业知识打下良好的基 础，并巩固专业思想，树立献身祖国水利事业的决心和信心 (三)实习内容及安排 1、参观肯斯瓦特水文站，参观水文气象仪器，进行流量测验和泥沙测验。 2、参观蓄水枢纽头屯河水库及头屯河取水枢纽渠首，了解取水枢纽的作用、平面布置、 主要建筑物的作用，及运行方式等：了解取水排沙的原理，要求绘制枢纽平面布置草图。 3、安排参观塔西河石门子水库（山区水库、双曲拱坝）。主要了解蓄水枢纽的作用、 组成、工作特点、各建筑物的平面布置和细部构造等内容。要求绘制枢纽平面布置草图。 4、参观玛纳斯河红山嘴水利发电厂。主要了解水利发电的流程，主要机电设备和组成

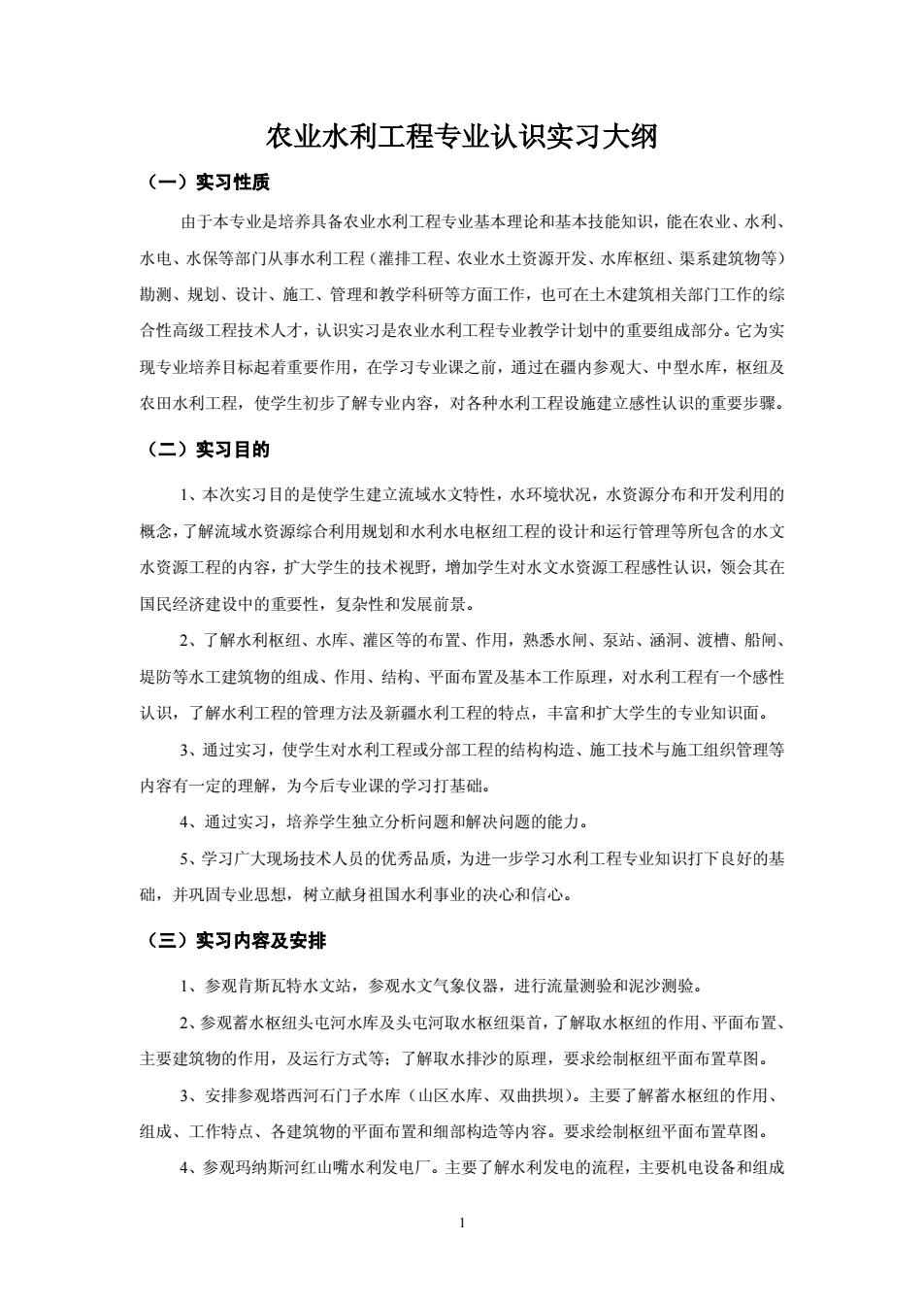

1 农业水利工程专业认识实习大纲 （一）实习性质 由于本专业是培养具备农业水利工程专业基本理论和基本技能知识，能在农业、水利、 水电、水保等部门从事水利工程（灌排工程、农业水土资源开发、水库枢纽、渠系建筑物等） 勘测、规划、设计、施工、管理和教学科研等方面工作，也可在土木建筑相关部门工作的综 合性高级工程技术人才，认识实习是农业水利工程专业教学计划中的重要组成部分。它为实 现专业培养目标起着重要作用，在学习专业课之前，通过在疆内参观大、中型水库，枢纽及 农田水利工程，使学生初步了解专业内容，对各种水利工程设施建立感性认识的重要步骤。 （二）实习目的 1、本次实习目的是使学生建立流域水文特性，水环境状况，水资源分布和开发利用的 概念，了解流域水资源综合利用规划和水利水电枢纽工程的设计和运行管理等所包含的水文 水资源工程的内容，扩大学生的技术视野，增加学生对水文水资源工程感性认识，领会其在 国民经济建设中的重要性，复杂性和发展前景。 2、了解水利枢纽、水库、灌区等的布置、作用，熟悉水闸、泵站、涵洞、渡槽、船闸、 堤防等水工建筑物的组成、作用、结构、平面布置及基本工作原理，对水利工程有一个感性 认识，了解水利工程的管理方法及新疆水利工程的特点，丰富和扩大学生的专业知识面。 3、通过实习，使学生对水利工程或分部工程的结构构造、施工技术与施工组织管理等 内容有一定的理解，为今后专业课的学习打基础。 4、通过实习，培养学生独立分析问题和解决问题的能力。 5、学习广大现场技术人员的优秀品质，为进一步学习水利工程专业知识打下良好的基 础，并巩固专业思想，树立献身祖国水利事业的决心和信心。 （三）实习内容及安排 1、参观肯斯瓦特水文站，参观水文气象仪器，进行流量测验和泥沙测验。 2、参观蓄水枢纽头屯河水库及头屯河取水枢纽渠首，了解取水枢纽的作用、平面布置、 主要建筑物的作用，及运行方式等；了解取水排沙的原理，要求绘制枢纽平面布置草图。 3、安排参观塔西河石门子水库（山区水库、双曲拱坝）。主要了解蓄水枢纽的作用、 组成、工作特点、各建筑物的平面布置和细部构造等内容。要求绘制枢纽平面布置草图。 4、参观玛纳斯河红山嘴水利发电厂。主要了解水利发电的流程，主要机电设备和组成
电站的各种水工建筑物的类型、作用等内容。 5、参观渠系建筑物，沿途参观各种渠系建筑物，了解渠系建筑物的种类、作用和布置 等。 6、参观喷灌、滴灌、低压管道灌灌溉系统的结构组成，了解其工作原理、灌溉特点 结构、工作条件、布置形式、施工与管理 表一实习时间及内容安排 天数星期 实习地点 指导老师 主要内容 参观水文气象仪器，流速 星期一 1天 仪法流量测验和泥沙测 全天 肯斯瓦特水文站 王振华幸、杨海梅、宗全利 验。 刘建军幸、李东升、王振华 星期 头屯河水库及 1天 全天 渠首 赵以琴、任政、陈伏龙、宗全 利、李刚 参观水库及渠首 了解蓄水枢纽的作用、组 成、工作特点、建筑物的 赵以琴·、李刚、任政、 平面布置和细部构造 1天 星期 石门子水库、红山 振华、李东升、陈伏龙、宗全 全天 嘴电厂、引水渠首 利、撰写实习报告 参观喷灌、滴灌、低压管 1天 星期四 天业集团 李明思、范文波、王振华 道灌灌溉系统的结枸组 石河子大学节水 成，了解其工作原理、 全天 李玉芳、杨海梅、示全利 灌溉研究所 溉特点、结构、工作条件 布置形式、施工与管理 星期五、星期六、星期天、撰写实习报告 (四)实习组织形式 在实习前，学院负责对实习学生进行实习动员。实习的组织形式是参观现场，由带队 教师和当地工程技术人员讲解 学生在实习期间要认真写好实习日记，根据实习内容，用文字、图表等简明地进行记 述：为写实习报告积累素材， (五)实习成果 实习学生在实习期间必须完成以下几项实习成果： (1)每日完成的实习日记： (2)实习结束后，完成认识实习报告：
2 电站的各种水工建筑物的类型、作用等内容。 5、参观渠系建筑物，沿途参观各种渠系建筑物，了解渠系建筑物的种类、作用和布置 等。 6、参观喷灌、滴灌、低压管道灌灌溉系统的结构组成，了解其工作原理、灌溉特点、 结构、工作条件、布置形式 、施工与管理 表一 实习时间及内容安排 天数 星期 实习地点 指导老师 主要内容 1 天 星期一 全天 肯斯瓦特水文站 王振华﹡、杨海梅、宗全利 参观水文气象仪器，流速 仪法流量测验和泥沙测 验。 1 天 星期二 全天 头屯河水库及 渠首 刘建军﹡、李东升、王振华、 赵以琴、任政、陈伏龙、宗全 利、李刚 1 天 星期三 全天 石门子水库、红山 嘴电厂、引水渠首 赵以琴﹡、李刚﹡、任政、王 振华、李东升、陈伏龙、宗全 利、撰写实习报告 参观水库及渠首， 了解蓄水枢纽的作用、组 成、工作特点、建筑物的 平面布置和细部构造。 1 天 星期四 全天 天业集团 石河子大学节水 灌溉研究所 李明思﹡、范文波、王振华、 李玉芳、杨海梅、宗全利 参观喷灌、滴灌、低压管 道灌灌溉系统的结构组 成，了解其工作原理、灌 溉特点、结构、工作条件、 布置形式 、施工与管理 星期五、星期六、星期天、 撰写实习报告 （四）实习组织形式 在实习前，学院负责对实习学生进行实习动员。实习的组织形式是参观现场，由带队 教师和当地工程技术人员讲解。 学生在实习期间要认真写好实习日记，根据实习内容，用文字、图表等简明地进行记 述；为写实习报告积累素材。 （五）实习成果 实习学生在实习期间必须完成以下几项实习成果： （1） 每日完成的实习日记； （2） 实习结束后，完成认识实习报告；
(六)实习报告 实习结束后学生按照实习大纲的要求内容，对实习的全过程进行分析总结，报告的大致 内容要求如下： 1、整个实习的安排，实习计划落实情况。 2、实习工程的概况（绘出平面图草加以说明）。 3、其他 ①实习中的主要收获： ②对某些工程提出合理化建议 ②对生产实习的安挂，实习领导工作和实习指导工作方面的改进意见。 要求：实习报告统一封皮（见附录），内容统一用4纸手写，字体采用仿宋体（可 附图片)，所有图样均按照工程制图有关要求绘制，不少于5000字，须有前言、目录。 正文、实习心得等内容。实习报告是评定实习成绩的重要依据，它不仅反映学生实习 的深度和质量，同时也反映了学生分析和归纳问题的能力。 (七)成绩评定 1、学生在实习结束后应提交实习报告和实习笔记。 2、考核内容包括检查实习笔记，批改实习报告，根据实习笔记、实习报告，结合学生 实习中实际表现、提问、讨论中发言情况及组织纪律性给出实习成绩。 3、认识实习学分为1.0，实习成绩按五级制计分即优、良、中、及格、不及格。 (八)实习注意事项 1、认真阅读认识实习指导书，依据实习指导书的内容，明确认识实习任务。 2、实习期间要严格遵守实习纪律，听从带队老师的安排，成为精神文明的模范。 3、实习的好坏很大程度取决于每个学生的实习态度，应多看、多问、多想、多记。 4、实习是理论联系实际的重要环节，要虚心向当地的工程技术人员学习。 5、实习期间要严格遵守安全操作制度，并注意保密工作： 6、学生要尊重实习工程技术人员或指导教师的指导和安排，对工程重大问题事先要向工程 技术人员反映，学生不得擅自处理： 7、遵守实习期间的作息时间，不得无故缺勤、迟到和早退。实习期间一律不准请事假特殊 情况要取得实习指导人和学校的同意。病假要有医生证明

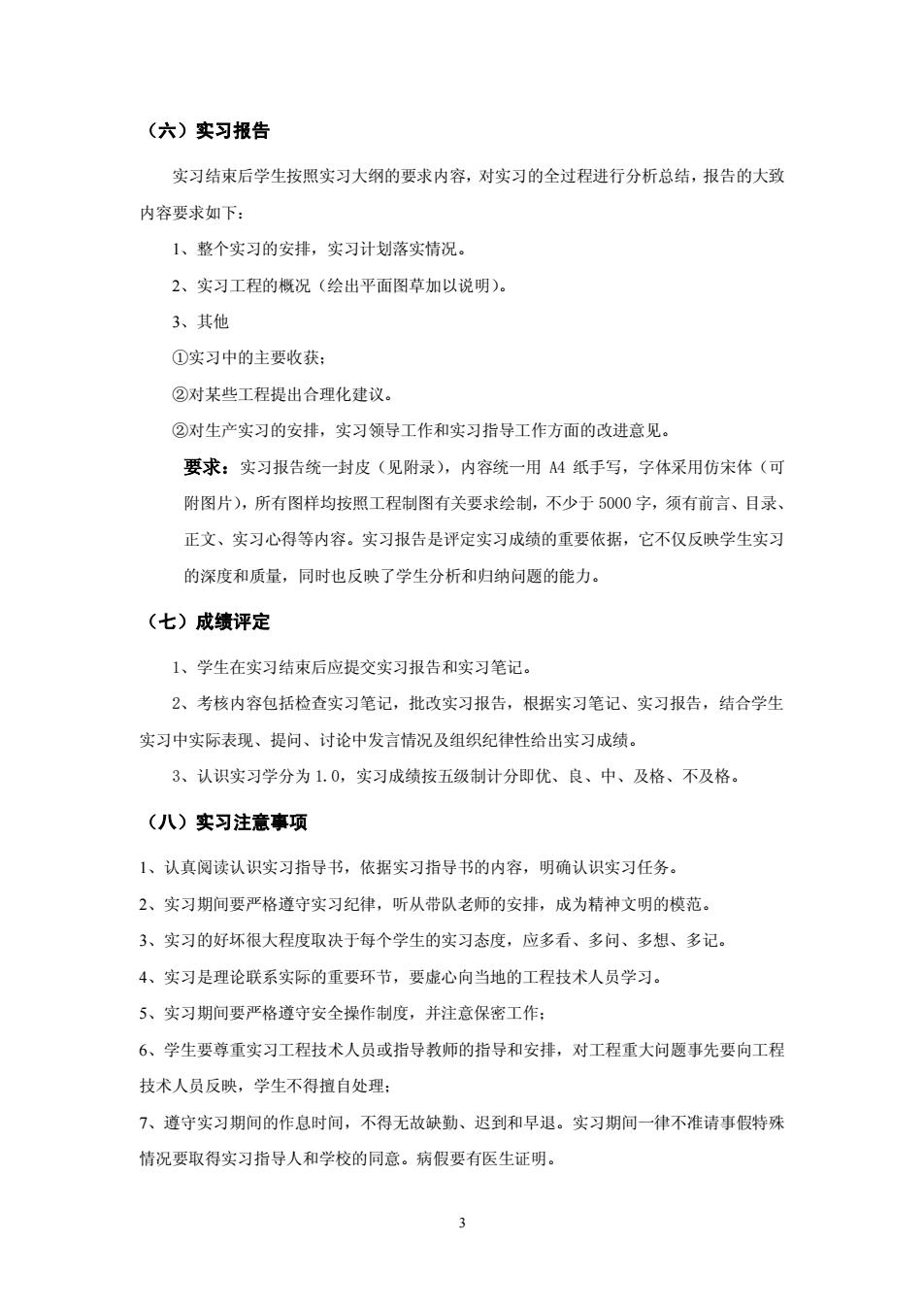

3 （六）实习报告 实习结束后学生按照实习大纲的要求内容，对实习的全过程进行分析总结，报告的大致 内容要求如下： 1、整个实习的安排，实习计划落实情况。 2、实习工程的概况（绘出平面图草加以说明）。 3、其他 ①实习中的主要收获； ②对某些工程提出合理化建议。 ②对生产实习的安排，实习领导工作和实习指导工作方面的改进意见。 要求：实习报告统一封皮（见附录），内容统一用 A4 纸手写，字体采用仿宋体（可 附图片），所有图样均按照工程制图有关要求绘制，不少于 5000 字，须有前言、目录、 正文、实习心得等内容。实习报告是评定实习成绩的重要依据，它不仅反映学生实习 的深度和质量，同时也反映了学生分析和归纳问题的能力。 （七）成绩评定 1、学生在实习结束后应提交实习报告和实习笔记。 2、考核内容包括检查实习笔记，批改实习报告，根据实习笔记、实习报告，结合学生 实习中实际表现、提问、讨论中发言情况及组织纪律性给出实习成绩。 3、认识实习学分为 1.0，实习成绩按五级制计分即优、良、中、及格、不及格。 （八）实习注意事项 1、认真阅读认识实习指导书，依据实习指导书的内容，明确认识实习任务。 2、实习期间要严格遵守实习纪律，听从带队老师的安排，成为精神文明的模范。 3、实习的好坏很大程度取决于每个学生的实习态度，应多看、多问、多想、多记。 4、实习是理论联系实际的重要环节，要虚心向当地的工程技术人员学习。 5、实习期间要严格遵守安全操作制度，并注意保密工作； 6、学生要尊重实习工程技术人员或指导教师的指导和安排，对工程重大问题事先要向工程 技术人员反映，学生不得擅自处理； 7、遵守实习期间的作息时间，不得无故缺勤、迟到和早退。实习期间一律不准请事假特殊 情况要取得实习指导人和学校的同意。病假要有医生证明
8、遵守国家法制，尊重当地人民的生活习惯，尊重工地技术人员和工人师傅，搞好团结。 9、生活上艰苦朴素，不得有任何特殊：要珍惜粮食、工具和材料等：同学之间要互相帮助， 互相照顾。 10、实习要遵守纪律，按时上车，参观结束后要准时上车，按时返校：现场要听从工作人员 指挥，注意安全。不准穿拖鞋、高跟鞋，不准穿裙子，带好御寒衣物及食品和水。 《工程水文学》实习指导书 一、流量测验 (一)流速仪法 1、工作内容： (1)沿测流断面测各垂线的水深和起点距，加深水边起点距： (2)在测速垂线上测各点流速（精、常、简测法据实际情况而定） 表2我国精测法、常测法最少测速垂线数目的规定 水面宽(m) <5.0 5.050 100 300 1000 >1000 精测法 12-15 15-20 15-25 25 常测法 -5 56-87-9 8-13 8-13 13 (3)观测水位及附屈项目（如风向、风力、回水、死水范围等） (④)计算及检查实测数据及其他有关水利因素。 2、测流器械 (1)测量仪器：按测定起点距、水深的不同方法使用不同的仪器与测距（如用测深杆测深 直接量起点距)： (2)水文仪器：旋杯式（或旋浆式）流速仪及秒表： 3、施测程序及要求： (1)测深垂线的选定：测速垂线的数目应根据河宽、水深和精度要求而定，其位置以能控 制断面形状及断面流速横向分布为原则，既要分布均匀，又要使河槽较河滩稍密。 (2)测深测速：测定起点柱至水边的起点距，若岸边有死水存在，应确定死水边的起点距 和水深，依次施测全部测深及测速垂线的水深，计算测速垂线的测点相对水深，测各点流速 并在测深测速的同时测定所有垂线的起点距。 流速仪只能测得某点的流速，为了求得断面平均流速，首先在海面上布设一些测速垂线
4 8、遵守国家法制，尊重当地人民的生活习惯，尊重工地技术人员和工人师傅，搞好团结。 9、生活上艰苦朴素，不得有任何特殊；要珍惜粮食、工具和材料等；同学之间要互相帮助， 互相照顾。 10、实习要遵守纪律，按时上车，参观结束后要准时上车，按时返校；现场要听从工作人员 指挥，注意安全。不准穿拖鞋、高跟鞋，不准穿裙子，带好御寒衣物及食品和水。 《工程水文学》实习指导书 一、 流量测验 （一） 流速仪法 1、工作内容： （1）沿测流断面测各垂线的水深和起点距，加深水边起点距； （2）在测速垂线上测各点流速（精、常、简测法据实际情况而定）； 表 2 我国精测法、常测法最少测速垂线数目的规定 水面宽(m) ＜5.0 5.0 50 100 300 1000 >1000 精测法 5 6 10 12-15 15-20 15-25 >25 常测法 3-5 5 6-8 7-9 8-13 8-13 >13 （3）观测水位及附属项目（如风向、风力、回水、死水范围等）； （4）计算及检查实测数据及其他有关水利因素。 2、测流器械 （1）测量仪器：按测定起点距、水深的不同方法使用不同的仪器与测距（如用测深杆测深、 直接量起点距）； （2）水文仪器：旋杯式（或旋浆式）流速仪及秒表； 3、施测程序及要求： （1）测深垂线的选定：测速垂线的数目应根据河宽、水深和精度要求而定，其位置以能控 制断面形状及断面流速横向分布为原则，既要分布均匀，又要使河槽较河滩稍密。 （2）测深测速：测定起点桩至水边的起点距，若岸边有死水存在，应确定死水边的起点距 和水深，依次施测全部测深及测速垂线的水深，计算测速垂线的测点相对水深，测各点流速， 并在测深测速的同时测定所有垂线的起点距。 流速仪只能测得某点的流速，为了求得断面平均流速，首先在断面上布设一些测速垂线
