3.3地震作用效应的调整 “三强三弱” 。通过内力组合得出的设计内力，还需进行调整 以保证梁端的破坏先于柱端的破坏（强柱弱梁的 原则)、弯曲破环先于剪切破坏强剪弱弯的原 则、构件的破坏先于节点的破坏强节点弱构 生的原则。 (3)如果节点未设箍筋或箍筋不足，则由于其抗 剪能力不足，节点区出现多条交叉斜裂缝，斜裂缝 间混凝土被压碎，柱内纵向钢筋压屈。 刀又旦四可八门又又号已天小儿号于X 及梁上荷载反算出的剪力
11 3.3 地震作用效应的调整 “三强三弱” 通过内力组合得出的设计内力，还需进行调整 以保证梁端的破坏先于柱端的破坏(强柱弱梁的 原则)、弯曲破坏先于剪切破坏(强剪弱弯的原 则)、构件的破坏先于节点的破坏(强节点弱构 件的原则)。 (1)根据“强柱弱梁”原则的调整 根据“强梁弱柱”原则进行调整的思路 是：对同一节点，使其在地震作用组合下，柱 端的弯矩设计值略大于梁端的弯矩设计值或抗 弯能力。 (2)根据“强剪弱弯”原则的调整 根据“强剪弱弯”原则进行调整的思路 是：对同一杆件，使其在地震作用组合下，剪 力设计值略大于按设计弯矩或实际抗弯承载力 及梁上荷载反算出的剪力。 （3）如果节点未设箍筋或箍筋不足，则由于其抗 剪能力不足，节点区出现多条交叉斜裂缝，斜裂缝 间混凝土被压碎，柱内纵向钢筋压屈

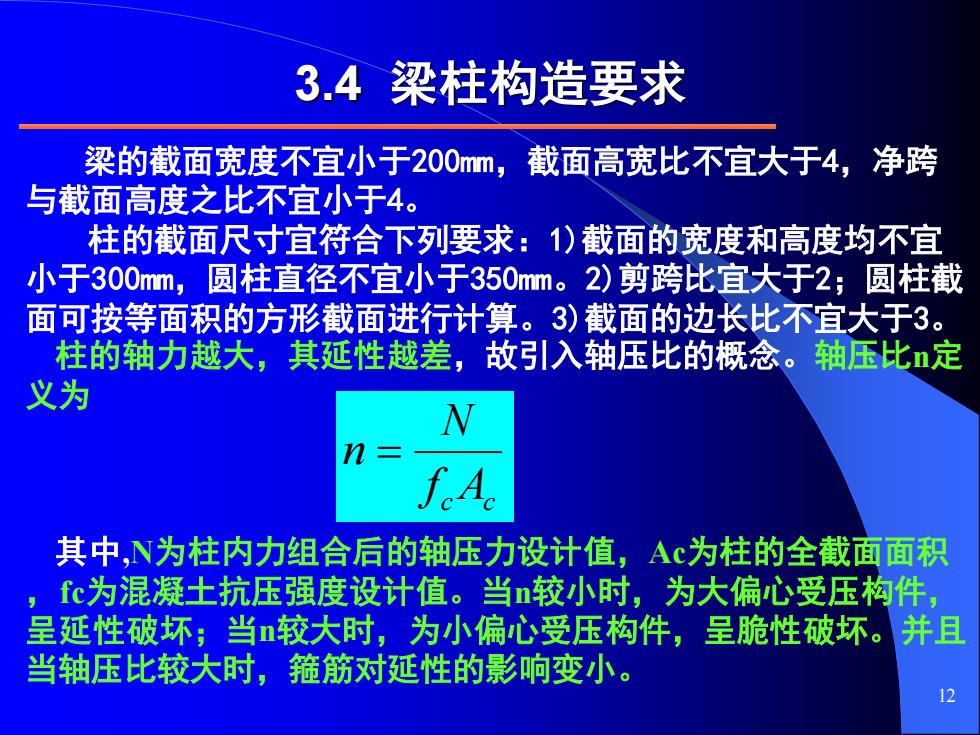

3.4梁柱构造要求 梁的截面宽度不宜小于200mm,截面高宽比不宜大于4，净跨 与截面高度之比不宜小于4。 柱的截面尺寸宜符合下列要求：)截面的宽度和高度均不宜 小于300m,圆柱直径不宜小于350mm。2)剪跨比宜大于2；圆柱截 面可按等面积的方形截面进行计算。3)截面的边长比不宜大于3。 柱的轴力越大，其延性越差，故引入轴压比的概念。轴压比定 义为 N 其中，N为柱内力组合后的轴压力设计值，Ac为柱的全截面面积 fc为混凝土抗压强度设计值。当较小时，为大偏心受压构件， 呈延性破坏；当较大时，为小偏心受压构件，呈脆性破坏。并且 当轴压比较大时，箍筋对延性的影响变小
12 3.4 梁柱构造要求 梁的截面宽度不宜小于200mm，截面高宽比不宜大于4，净跨 与截面高度之比不宜小于4。 柱的截面尺寸宜符合下列要求：1)截面的宽度和高度均不宜 小于300mm，圆柱直径不宜小于350mm。2)剪跨比宜大于2；圆柱截 面可按等面积的方形截面进行计算。3)截面的边长比不宜大于3。 柱的轴力越大，其延性越差，故引入轴压比的概念。轴压比n定 义为 其中,N为柱内力组合后的轴压力设计值，Ac为柱的全截面面积 ，fc为混凝土抗压强度设计值。当n较小时，为大偏心受压构件， 呈延性破坏；当n较大时，为小偏心受压构件，呈脆性破坏。并且 当轴压比较大时，箍筋对延性的影响变小。 c Ac f N n =
为保证地震时柱的延性，规范规定了轴压比的上限值。 框架柱的轴压比限值 表57 抗震等级 一级 二级 三级 框架柱 0.7 0.8 0.9 框支层柱 0.6 0.7 - 框墙、板柱墙及简体 0.75 0.85 0.5 13
13 为保证地震时柱的延性，规范规定了轴压比的上限值

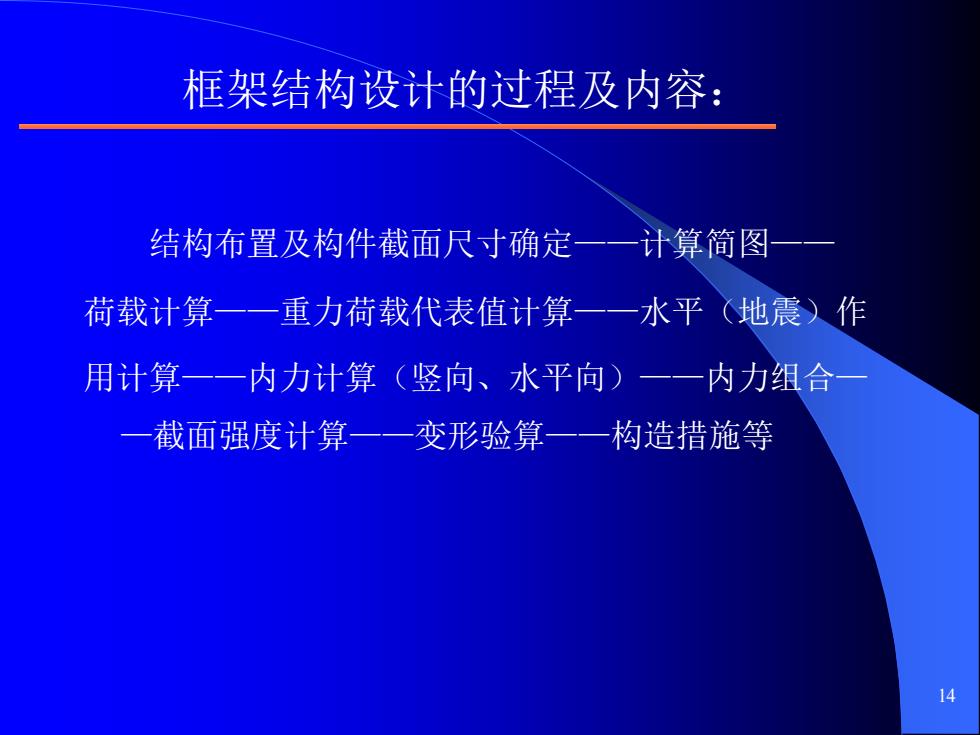

框架结构设计的过程及内容： 结构布置及构件截面尺寸确定一一计算简图一一 荷载计算一一重力荷载代表值计算一一水平（地震）作 用计算一一内力计算（竖向、水平向）一一内力组合 一截面强度计算一一 变形验算一一构造措施等 14
14 结构布置及构件截面尺寸确定——计算简图—— 荷载计算——重力荷载代表值计算——水平（地震）作 用计算——内力计算（竖向、水平向）——内力组合— —截面强度计算——变形验算——构造措施等 框架结构设计的过程及内容：

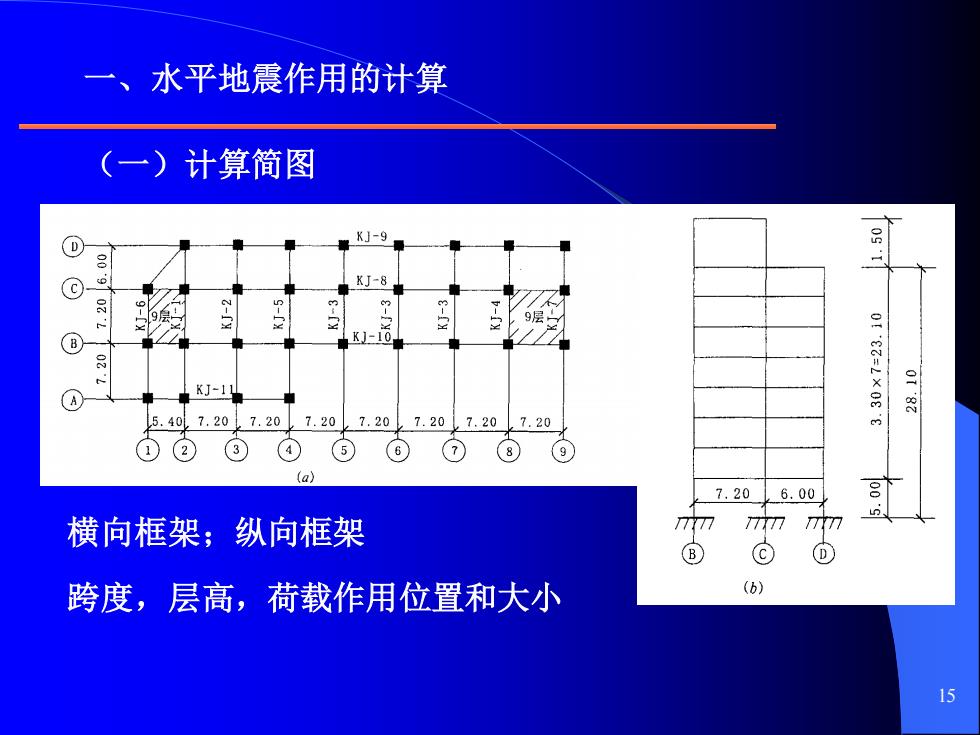

一、水平地震作用的计算 (一)计算简图 KJ-9 品 KJ-8 B K】-10 A KJ-11 5.407.207.207.207.207.207.207.20 ①② ③④ ⑤ ⑦⑧⑨ (a) 7.206.00 横向框架；纵向框架 7777 777 77 @ ① 跨度，层高，荷载作用位置和大小 (b) 15
15 一、水平地震作用的计算 （一）计算简图 横向框架；纵向框架 跨度，层高，荷载作用位置和大小
