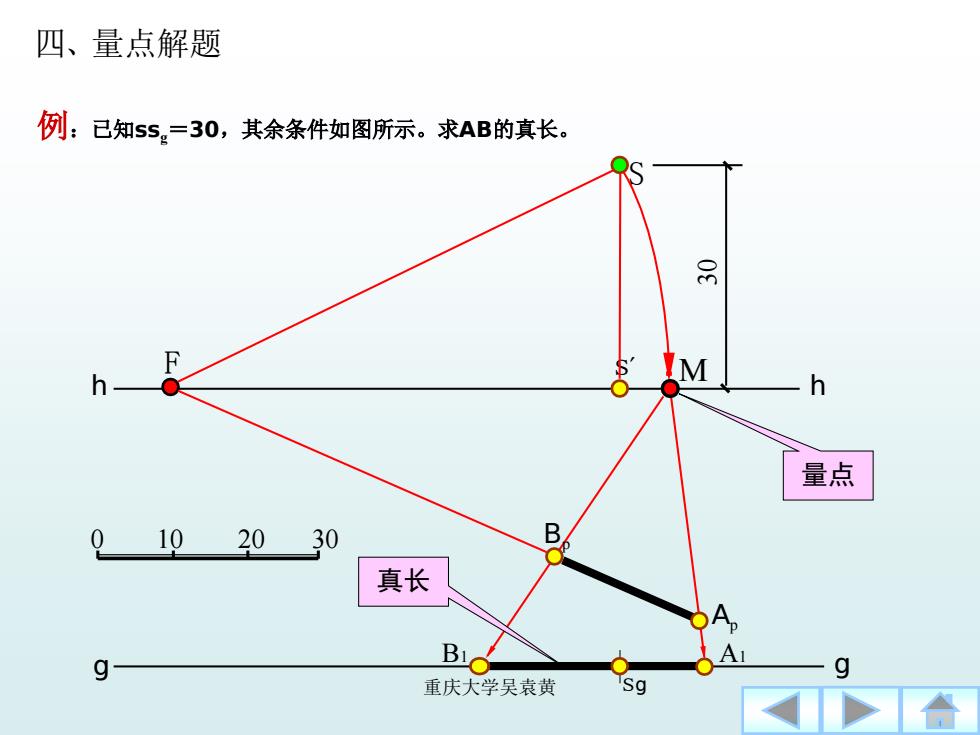

四、量点解题 例：已知s5。=30,其余条件如图所示。求AB的真长。 品 F M h 量点 10 20 30 B 真长 重庆大学吴袁黄 Sg
例：已知ssg ＝30，其余条件如图所示。求AB的真长。 s′ sg h h g g Bp Ap 0 10 20 30 四、量点解题 F S 30 M B1 A1 真长 量点 重庆大学吴袁黄

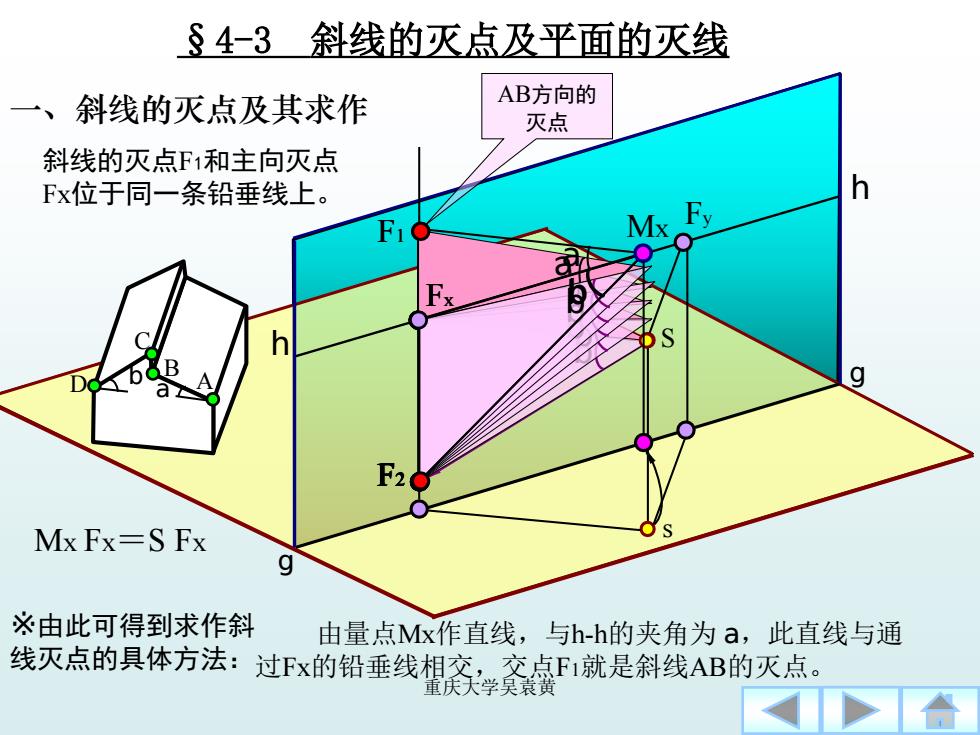

§4-3 斜线的灭点及平面的灭线 一、斜线的灭点及其求作 AB方向的 灭点 斜线的灭点F1和主向灭点 Fx位于同一条铅垂线上。 Mx Fy g a Mx Fx=S Fx 必由此可得到求作斜 由量点Mx作直线，与h-h的夹角为a,此直线与通 线灭点的具体方法：过x的铅垂线相腐交德厂就是斜线AB的灭点
g g h h S s D a A Fx Fy C b B F1 aa Fx a aa aa F1 由量点Mx作直线，与h-h的夹角为 a，此直线与通 过Fx的铅垂线相交，交点F1就是斜线AB的灭点。 Mx Fx＝S Fx ※由此可得到求作斜 线灭点的具体方法： AB方向的 灭点 b F2 bb bbb Mx Fx §4-3 斜线的灭点及平面的灭线 斜线的灭点F1和主向灭点 Fx位于同一条铅垂线上。 一、斜线的灭点及其求作 重庆大学吴袁黄

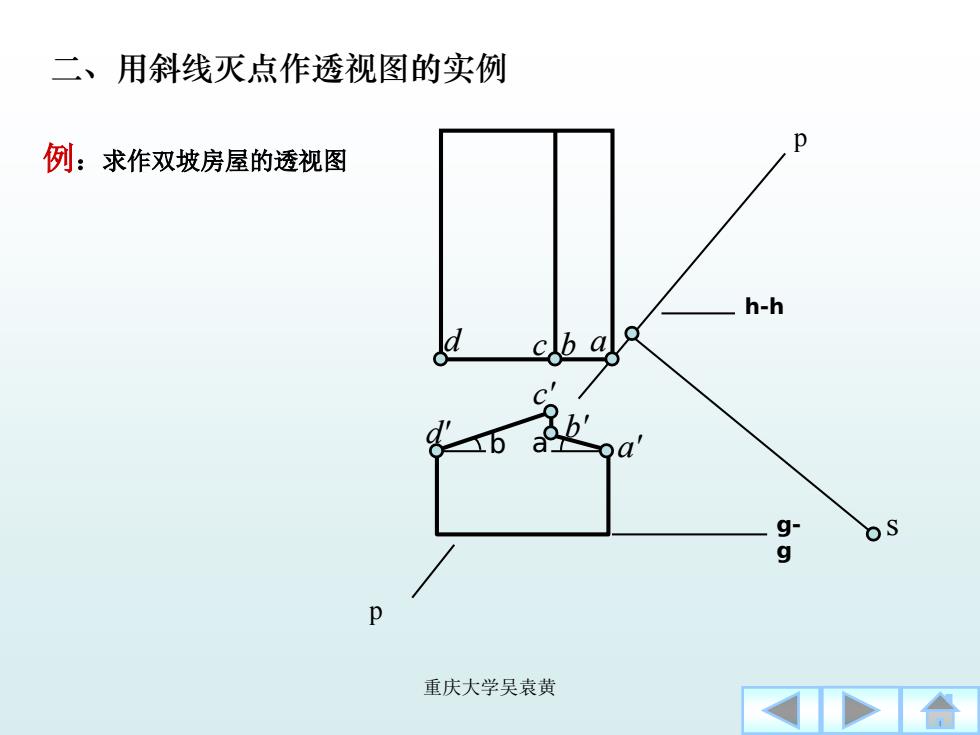

二、用斜线灭点作透视图的实例 例：求作双坡房屋的透视图 0 h-h clb a 9 oS g 重庆大学吴袁黄
例：求作双坡房屋的透视图 d c b a s p p b a d′ c′ b′ a′ g- g h-h 二、用斜线灭点作透视图的实例 重庆大学吴袁黄
作图步骤： 1、用建筑师法或量点法求 出房屋的透视平面图。 d C Mx h g g S 重庆大学吴袁黄
a b c d S h h Fx Fy g g dp cp bp ap 1、用建筑师法或量点法求 出房屋的透视平面图。 M Mx y 作图步骤： 重庆大学吴袁黄

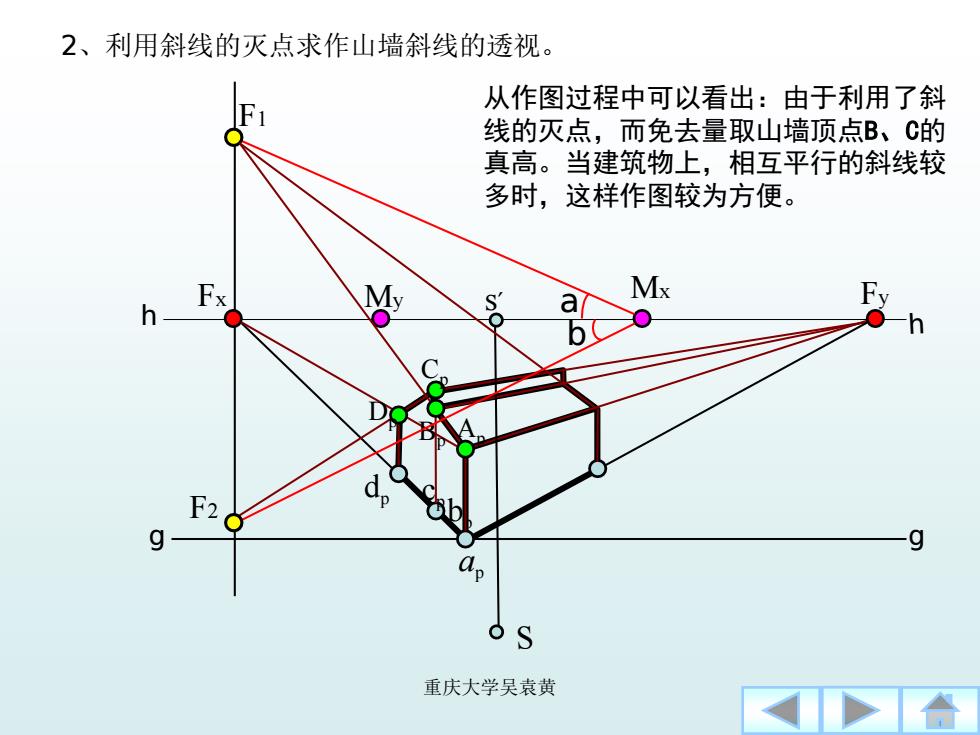

2、利用斜线的灭点求作山墙斜线的透视。 从作图过程中可以看出：由于利用了斜 线的灭点，而免去量取山墙顶点B、C的 真高。当建筑物上，相互平行的斜线较 多时，这样作图较为方便。 Fx My a F2 g g 重庆大学吴袁黄
S h h Fx Fy g g dp cp bp ap M s′ Mx y 2、利用斜线的灭点求作山墙斜线的透视。 F1 a Bp Ap Dp Cp b F2 从作图过程中可以看出：由于利用了斜 线的灭点，而免去量取山墙顶点B、C的 真高。当建筑物上，相互平行的斜线较 多时，这样作图较为方便。 重庆大学吴袁黄
