三、伏安特性 硅0.60.8V 锗0.20.3V 反向击穿 电压UBR 导通压降 U 硅管0.5V 死区电压 锗管0.1V 章目录上一页下一页 返回 退出

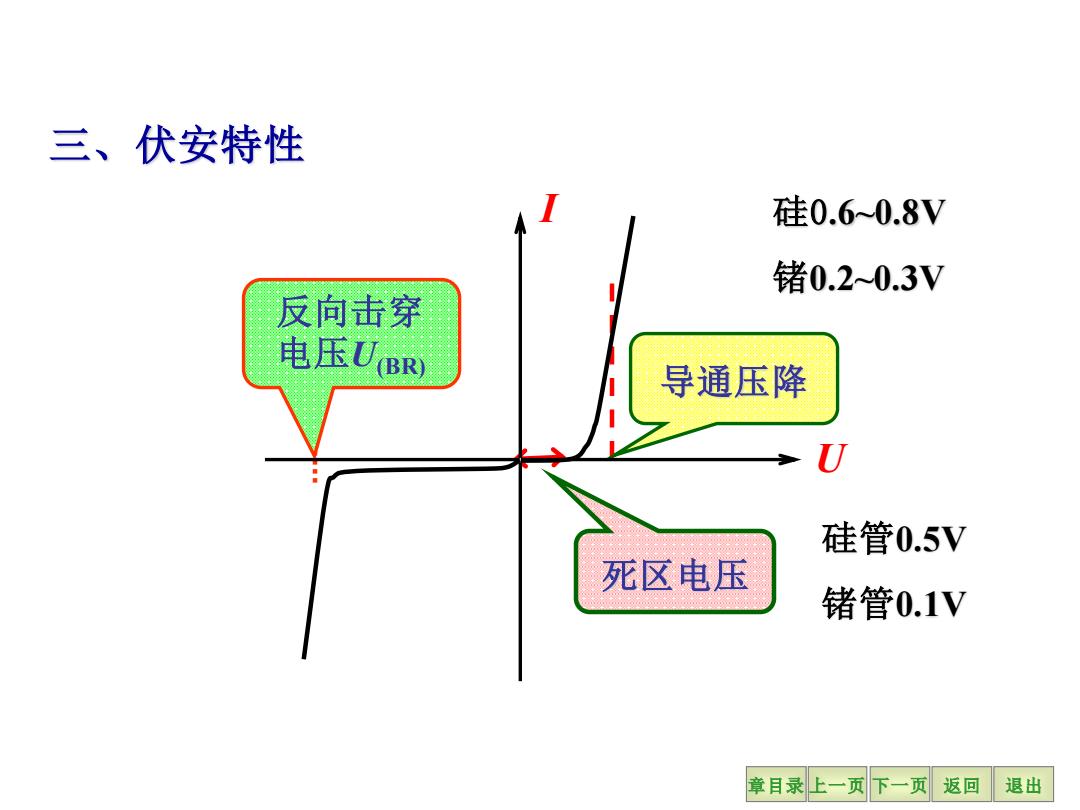

章目录 上一页 下一页 返回 退出 三、伏安特性 硅管0.5V 锗管0.1V 反向击穿 电压U(BR) 导通压降 硅0.6~0.8V 锗0.2~0.3V U I 死区电压
四、主要参数 1.最大整流电流I下 二极管长期使用时，允许流过二极管的最大正向平均电 流。 2.反向工作峰值电压UR 是保证二极管不被击穿而给出的反向峰值电压，一般是 二极管反向击穿电压UR的一半或三分之二。二极管击穿后单 向导电性被破坏，甚至过热而烧坏。 3.反向峰值电流 指二极管加最高反向工作电压时的反向电流。反向电流 大，说明管子的单向导电性差，I受温度的影响，温度越高 反向电流越大。 章目录上一页下一页返回 退出

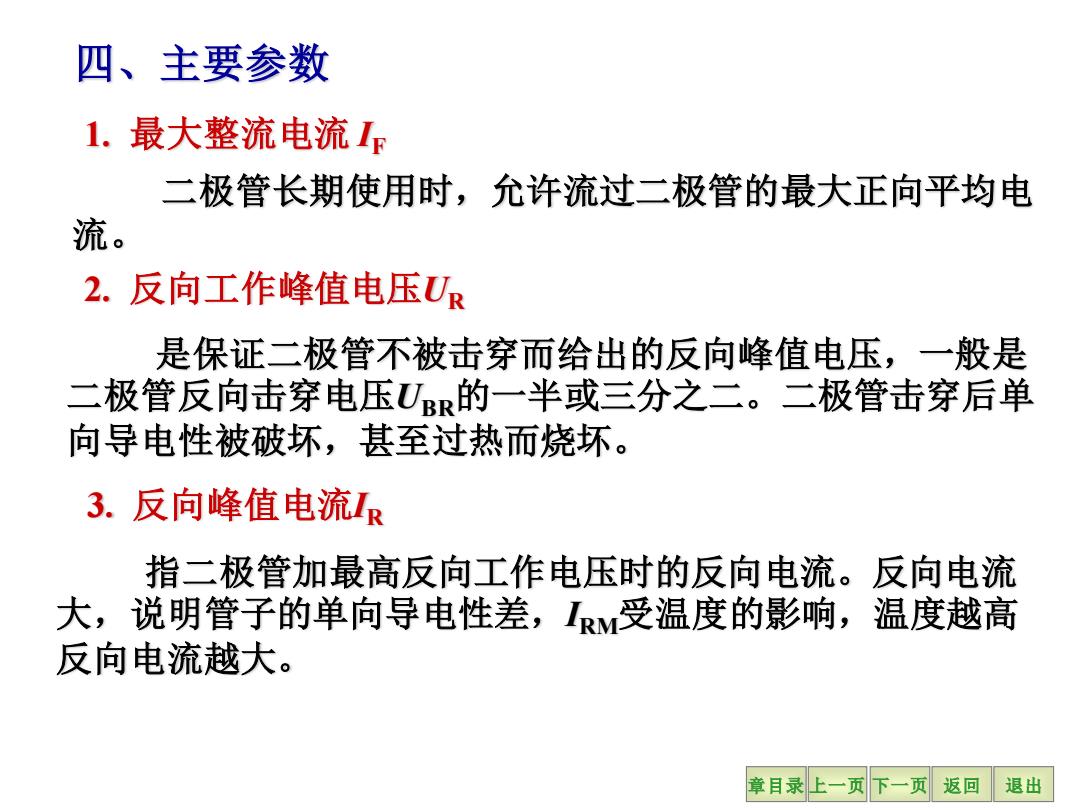

章目录 上一页 下一页 返回 退出 四、主要参数 1. 最大整流电流 IF 二极管长期使用时，允许流过二极管的最大正向平均电 流。 2. 反向工作峰值电压UR 是保证二极管不被击穿而给出的反向峰值电压，一般是 二极管反向击穿电压UBR的一半或三分之二。二极管击穿后单 向导电性被破坏，甚至过热而烧坏。 3. 反向峰值电流IR 指二极管加最高反向工作电压时的反向电流。反向电流 大，说明管子的单向导电性差，IRM受温度的影响，温度越高 反向电流越大
二极管状态的判断 1.二极管加正向电压时导通，二极管正向电阻较小，正向 电流较大。（理想与实际） 2.二极管加反向电压时截止，二极管反向电阻较大，反向 电流很小。 3.共阳（阴）极连接情况。 章目录上一页下一页返回 退出

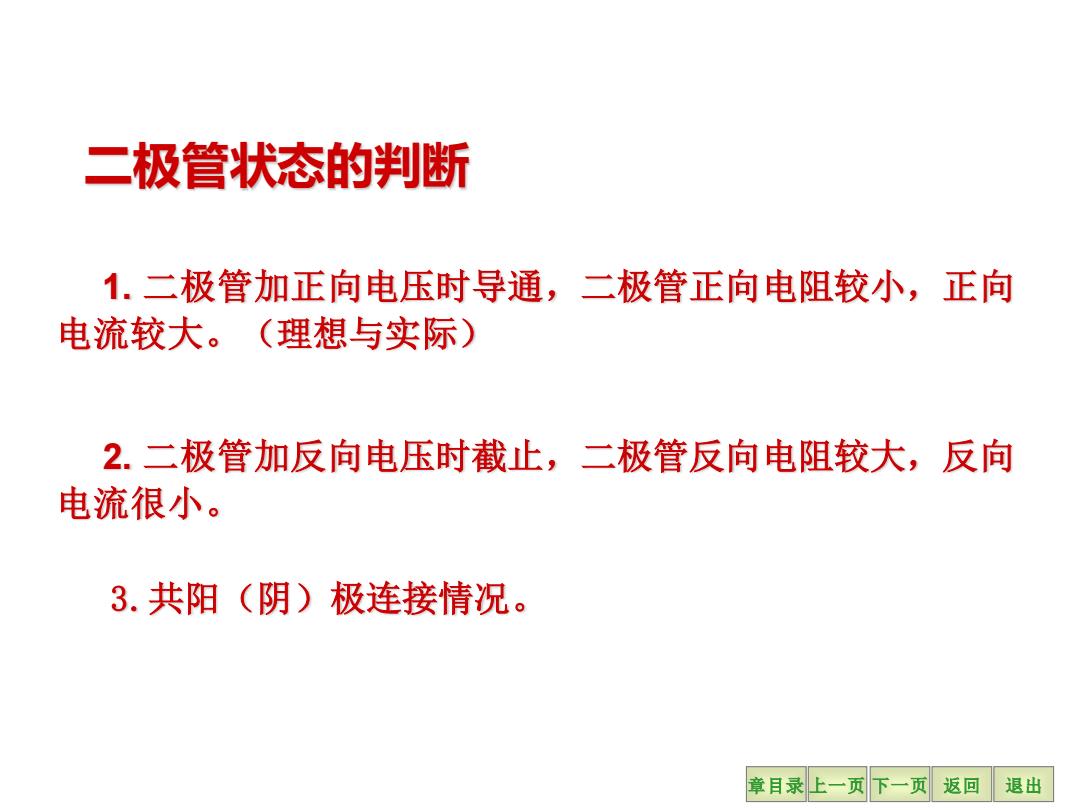

章目录 上一页 下一页 返回 退出 二极管状态的判断 1. 二极管加正向电压时导通，二极管正向电阻较小，正向 电流较大。（理想与实际） 2. 二极管加反向电压时截止，二极管反向电阻较大，反向 电流很小。 3.共阳（阴）极连接情况
二极管电路分析举例 定性分析：判断二极管的工作状态 { 导通 截止 若二极管是理想的，正向导通时正向管压降为零，反向截止 时二极管相当于断开。 硅0.60.7V锗 否则，正向管压降 0.20.3V 章目录上一页下一页 返回 退出
章目录 上一页 下一页 返回 退出 二极管电路分析举例 定性分析：判断二极管的工作状态 导通 截止 否则，正向管压降 硅0.6~0.7V锗 0.2~0.3V 若二极管是理想的，正向导通时正向管压降为零，反向截止 时二极管相当于断开
例： 十 电路如图，求：UAB 6v专 UAB V阳=一6VV阴=一12V V阳>V阴二极管导通 若忽略管压降，二极管可看作短路，UAB=一6V 在这里，二极管起钳位作用。 章目录上一页下一页 返回 退出

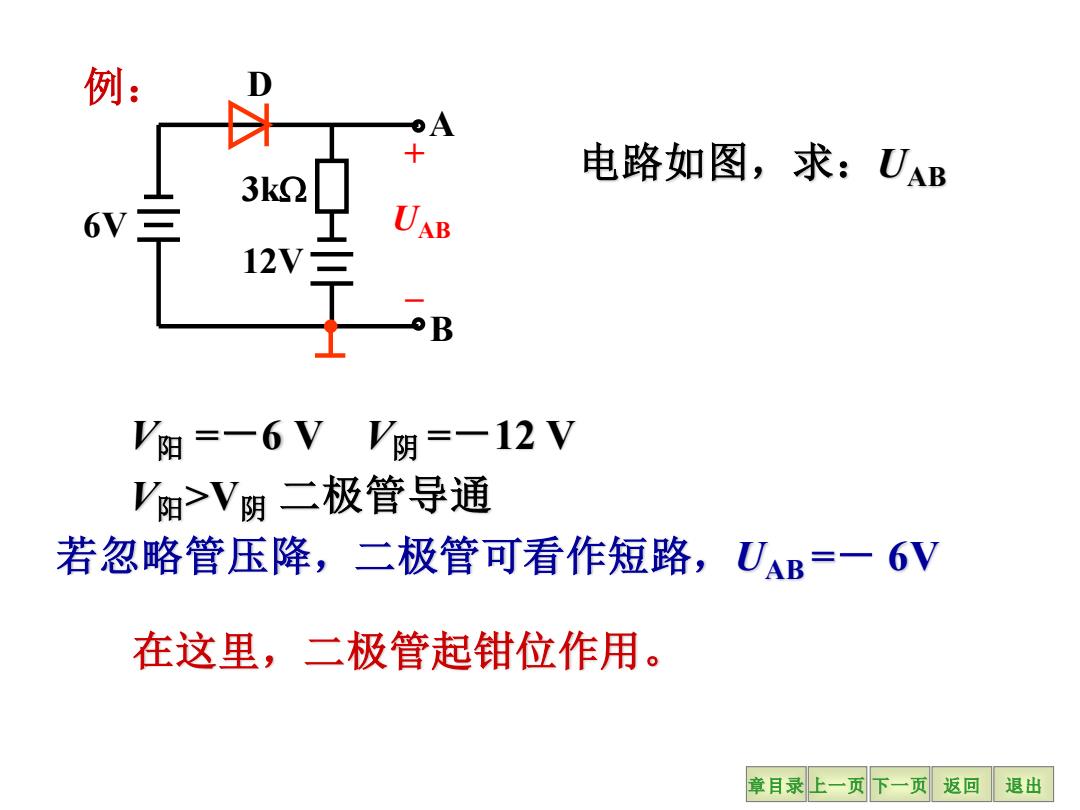

章目录 上一页 下一页 返回 退出 电路如图，求：UAB V阳 =－6 V V阴 =－12 V V阳>V阴 二极管导通 若忽略管压降，二极管可看作短路，UAB =－ 6V 例： 在这里，二极管起钳位作用。 D 6V 12V 3k B A UAB + –
