2.2半导体二极管 一、PN结形成及单向导电性 少子的漂移运动 ●◆ 内电场 99QQeO 9999oo ⊕⊕ ⊕⊕⊕ Q9990o ⊕⊕④ Q999:O 浓度差→ 多子的扩散运动 章目录上一页下一页 返回 退出
章目录 上一页 下一页 返回 退出 多子的扩散运动 内电场 少子的漂移运动 浓度差 - - - - - - - - - - - - - - - - + + + + + + + + + + + + + + + + + + + + + + + + - - - - - - - - 2.2 半导体二极管 一、PN结形成及单向导电性
PN结加正向电压(正向偏置) P接正、N接负 PN结变窄 99e99E⊕田9甲甲 99.9e9a 999096 ⊕ ⊕⊕⊕ ⊕⊕ P 内电场 N 外电场 章目录上一页下一页 返回 退出
章目录 上一页 下一页 返回 退出 PN 结加正向电压(正向偏置) PN 结变窄 P接正、N接负 I 外电场 F P 内电场 N - - - - - - - - - - - - - - - - - - + + + + + + + + + + + + + + + + + + + –

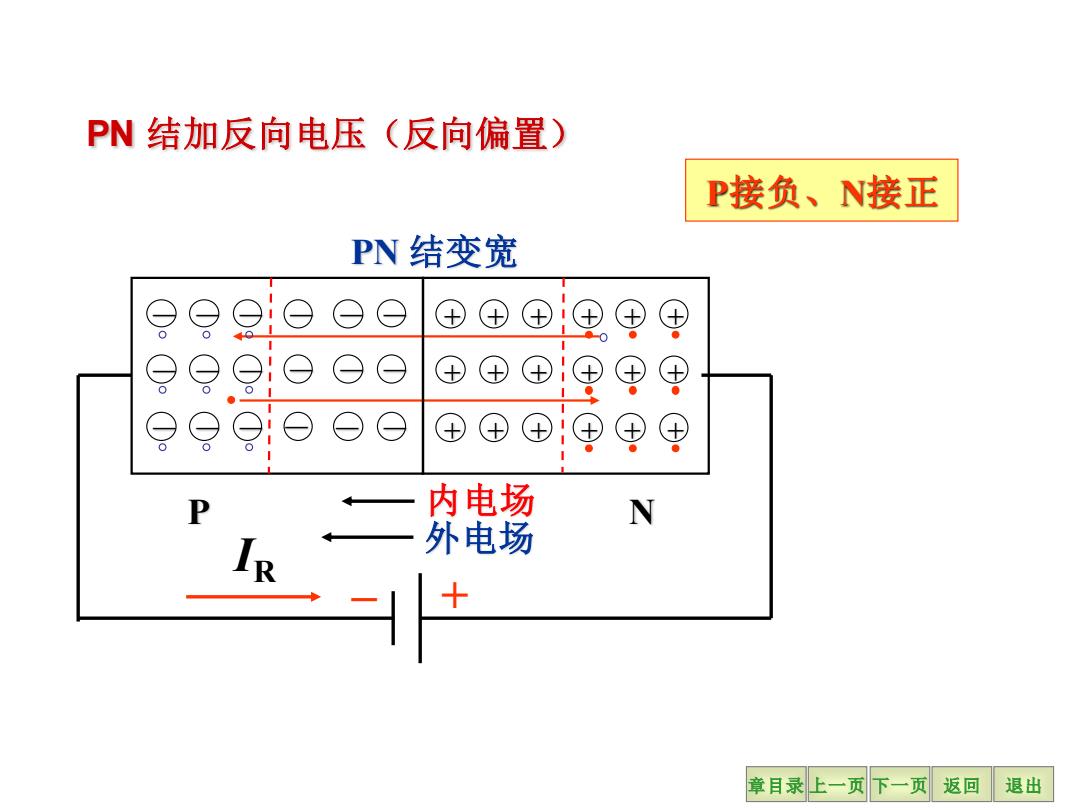

P结加反向电压(反向偏置) P接负、N接正 PN结变宽 90: P 内电场 N 外电场 + 章目录上一页下一页 返回 退出
章目录 上一页 下一页 返回 退出 PN 结变宽 外电场 IR – + P 内电场 N + + + - - - - - - + + + + + + + + + - - - - - - - - - + + + + + + - - - PN 结加反向电压(反向偏置) P接负、N接正
二、二极管的基本结构-=-PN结加外壳和引线 二极管的分类 (a)点接触型 (b)面接触型 结面积小、结电 结面积大、正 容小、正向电流小。 向电流大、结电容 用于检波和变频等 大,用于工频大电 高频电路。 流整流电路。 章目录上一页下一页 返回 退出
章目录 上一页 下一页 返回 退出 二、二极管的基本结构----PN结加外壳和引线 二极管的分类 (a) 点接触型 (b)面接触型 结面积小、结电 容小、正向电流小。 用于检波和变频等 高频电路。 结面积大、正 向电流大、结电容 大,用于工频大电 流整流电路
(c)平面型 用于集成电路制作工艺中。PN结结面积可大可小,用于高 频整流和开关电路中。 半导体二极管的符号 阳极 阴极 (d)符号 章目录上一页下一页返回 退出
章目录 上一页 下一页 返回 退出 (c) 平面型 用于集成电路制作工艺中。PN结结面积可大可小,用于高 频整流和开关电路中。 半导体二极管的符号 阳极 阴极 (d) 符号 D
