石河子大学信息科学与技术学院 实验大纲 石河子大学实验课程教学大纲 信息科学与技术学院计科系计算机教学实习中心实验室 撰写人签名：曹传东 课程名称 计算机网络 英文名称 Computer Network 课程总学时 实验总学时 4开 7 本大纲属 1、统编2、√自缩3、借 用 实验教材或指导书1、统编2、√自编 实验者类别 1、√本科2、专科 3、研究生4、进修生 5、其它 课程类型 实验成绩占 课程成绩比例21% 面向专业 计算机科学与技术、信息系统与信息管理 开出实验项目名称 序号 实验项目名称 实哈类型 学时 网络传输物理介质实验： 基本操作训练 2 制作一根无屏蔽双绞线，实现两台PC机的互连以构 成最简单的对等网络 2交换机配置实验：虚拟局域网VLANA的建立与配置 综合性实验 2 路由翠曾 综合性实验 2 利用C1sCO路由器模拟器，配置实现多个网络的互连 A路由婴可罗哈一 综合性实验 2 在实验3的基础上，配置实现多个内部网互连并接入 Internet 5 协议分析器实验：利用Sniffer Pro工具抓取数拐 验证性实验 包并分析TCP协议机制(TCP连接建立“三次握手”和 拆除“四次挥手”的过程) 6IS服务器的安装配置实验 基本操作训练 2 7基础网络测试、配置、维护D0S命令的使用 基本操作训练 学院意见 同意开出 院领导签名： 年 月日
石河子大学信息科学与技术学院 实验大纲 1 石河子大学实验课程教学大纲 信息科学与技术 学院 计科 系 计算机教学实习中心 实验室 撰写人签名： 曹传东 课程名称 计算机网络 英文名称 Computer Network 课程总学时 54 实验总学时 14 开设实验 项目数 7 本大纲属 1、统编 2、√自编 3、借 用 实验教材或指导书 1、统编 2、√自编 实验者类别 1、√本科 2、专科 3、研究生 4、进修生 5、其它 课程类型 1、独立设课 √2、非独立设课 实验考试 考核方式 实验报告 实验成绩占 课程成绩比例 21％ 面向专业 计算机科学与技术、信息系统与信息管理 开出实验项目名称 序号 实验项目名称 实验类型 学时 1 网络传输物理介质实验： 制作一根无屏蔽双绞线，实现两台 PC 机的互连以构 成最简单的对等网络 基本操作训练 2 2 交换机配置实验：虚拟局域网VLAN的建立与配置 综合性实验 2 3 路由器配置实验一： 利用Cisco路由器模拟器，配置实现多个网络的互连 综合性实验 2 4 路由器配置实验二： 在实验3 的基础上，配置实现多个内部网互连并接入 Internet 综合性实验 2 5 协议分析器实验：利用 Sniffer Pro 工具抓取数据 包并分析TCP协议机制（TCP连接建立“三次握手”和 拆除“四次挥手”的过程） 验证性实验 2 6 IIS 服务器的安装配置实验 基本操作训练 2 7 基础网络测试、配置、维护 DOS 命令的使用 基本操作训练 2 学院意见 同意开出 院领导签名： 年 月 日
西 石河子大学信息科学与技术学院 实验大纲 实验一、网络传输物理介质实验 实验类型基本操作训练学时 开出时间第五学期 计划每组人数2 现有每组人数 2 实哈的的 1、通过该实验，熟悉、了解网络传输物理介质的基本功能和类型、标准线缆接头的基本接 插使用与制作方法，熟练掌握RJ-454对芯无屏蔽双绞线接头的两种标准规范 EIA/TIA568A/B布线标准)的实现方法，充分理解通过一根符合EIA/TIA568B布线材 准的RJ-454对芯无屏蔽双绞线，可构成一个由两台P℃机直连的最简单的对等局域网 环境，从而进一步加深对物理层在0SI/圈及TCP/IP协议参考模型中的作用的理解和 认识。 2、具体本实验中，要求能够在课时 内，2人 组，完成一根无屏蔽双绞线的制作，并实现 两台PC机的互连以构成最简单的对等网络。 实验的内 1.利用发给的一根4对芯无屏蔽双绞线和工具钳，制作符合EIA/TIA568B布线标准的 R-45接头 2.利用连通测试仪测试做好的线缆的连通性 3.将两台℃机通过该根线缆直连，在PC机的操作系统中设置网络连接属性 4.在命令行窗口中使用Pig,exe命令测试连通，并通过在资源管理器中设置共享资源的 方式，在对等通讯方查看对共享资源是否可访问以验证对等网络的建立。 实验操作要点及注意事项： 1、注意使学生了解制作好的符合EIA/TIA568B布线标准的RJ-45接头的接插使用方法（用来 连什么的？)。 2、 本实验应要求学生注意两种布线标准的异同，其使用场合的不同，以及分析未能通过连通测 试的制作失败的接头的各种可能原因，以综 合提高其动手能力和独立分析能力。 安习 ，因 限制，注意避免 主要仪器设备 序号 要设备名 格型号 数量 金额购置日期 计算机 不阳 装有“网上 63台 3类或5类 020 3 R45布线工具钳 不限 不限 若干 连测试 注：实验类型包括：①基本操作训练②验证性实验③综合性实验④设计性实验⑤开放实验⑥ 其它类型实验 2
石河子大学信息科学与技术学院 实验大纲 2 实验一、 网络传输物理介质实验 实验类型 基本操作训练 学时 2 开出时间 第五学期 计划每组人数 2 现有每组人数 2 实验的目的： 1、 通过该实验，熟悉、了解网络传输物理介质的基本功能和类型、标准线缆接头的基本接 插使用与制作方法，熟练掌握 RJ-45 4 对芯无屏蔽双绞线接头的两种标准规范（ EIA/TIA 568A/B 布线标准）的实现方法，充分理解通过一根符合 EIA/TIA 568 B 布线标 准的 RJ-45 4 对芯无屏蔽双绞线，可构成一个由两台 PC 机直连的最简单的对等局域网 环境，从而进一步加深对物理层在 OSI／RM 及 TCP/IP 协议参考模型中的作用的理解和 认识。 2、 具体本实验中，要求能够在课时内，2 人一组，完成一根无屏蔽双绞线的制作，并实现 两台 PC 机的互连以构成最简单的对等网络。 实验的内容： 1. 利用发给的一根 4 对芯无屏蔽双绞线和工具钳，制作符合 EIA/TIA 568 B 布线标准的 RJ-45 接头 2. 利用连通测试仪测试做好的线缆的连通性 3. 将两台 PC 机通过该根线缆直连，在 PC 机的操作系统中设置网络连接属性 4. 在命令行窗口中使用 Ping.exe 命令测试连通，并通过在资源管理器中设置共享资源的 方式，在对等通讯方查看对共享资源是否可访问以验证对等网络的建立。 实验操作要点及注意事项： 1、注意使学生了解制作好的符合 EIA/TIA 568 B 布线标准的 RJ-45 接头的接插使用方法（用来 连什么的？）。 2、本实验应要求学生注意两种布线标准的异同，其使用场合的不同，以及分析未能通过连通测 试的制作失败的接头的各种可能原因，以综合提高其动手能力和独立分析能力。 3、本实验还应要求学生遵守秩序，因实验工具数量限制，注意避免混乱无序。 4、实验完成后，可布置学生思考：如何利用一根制作好的符合 EIA/TIA 568 A 布线标准的 RJ- 45 4 对芯无屏蔽双绞线，实现同样的两台 PC 机的互连，构成一个简单的对等网络？ 主要仪器设备 序号 主要设备名称 规格型号 数量 金额 购置日期 1 计算机 不限，须安装有“网上 邻居”和网卡 63 台 2 4 对芯无屏蔽双绞线（2米 一段，共32～50段） 3类或5类 130 ～ 200 米 3 RJ-45 布线工具钳 不限 若干 4 RJ-45 4对芯无屏蔽双绞线 EIA/TIA 568A/B布线标准 连通测试仪 不限 若干 注：实验类型包括：①基本操作训练 ②验证性实验 ③综合性实验 ④设计性实验 ⑤开放实验 ⑥ 其它类型实验
色 石河子大学信息科学与技术学院 实验大纲 实验二、交换机配置实验：虚拟局域网LAN的建立与配置 实验类型综合性实验学时2 开出时间第五学期 计划每组人数1 现有每组人数1 实验的目的： 1、通过该实验，掌握一种局域网交换机的配置方法： 2、通过该实验，掌握建立与配置虚拟局域网VLAN的基本方法： 3、进一步加深对介质访问控制子层与局域网技术的理解和认识。 实验的内容： 令：写出与LA心 方案 .独立完成本次实验报告： 4.实验完成后，可布置学生进一步思考：VLAN有哪些弊端？ 实验操作婴点及注意事项： 体田 L. 与交换机机 真10交换机虚器工具软件时，注意引导学生虚拟器工具软件 的古口四目 同及 本实应要求学生每个人独立完成自己的配置，记录实验过程中的疑难问题，以及分析未能 成功执行的配置命令失败的各种可能原因。 主要仪器设备 序号主要设备名称 规格型号 数量金额购置日期 1 计算机 不限，何须为LW中使用本地车接 63台 (TCP/IP)可上Inte net的PC机日 安装有Sybex Virtual Lab v4.03 注：实验类型包括：①基本操作训练②验证性实验③综合性实验④设计性实验⑤开放实验⑥ 其它类型实验
石河子大学信息科学与技术学院 实验大纲 3 实验二、 交换机配置实验：虚拟局域网VLAN的建立与配置 实验类型 综合性实验 学时 2 开出时间 第五学期 计划每组人数 1 现有每组人数 1 实验的目的： 1、 通过该实验，掌握一种局域网交换机的配置方法； 2、 通过该实验，掌握建立与配置虚拟局域网 VLAN 的基本方法； 3、 进一步加深对介质访问控制子层与局域网技术的理解和认识。 实验的内容： 1. 实验前充分预习 Sybex Virtual Lab v4.03 有关交换机配置部分的说明书，熟悉基本的 交换机配置命令；写出与 VLAN 配置相关的命令及其格式； 2. 使用Sybex Virtual Lab v4.03 交换机虚拟器工具软件，实现老师布置的VLAN规划设计 方案； 3. 独立完成本次实验报告； 4. 实验完成后，可布置学生进一步思考：VLAN 有哪些弊端？ 实验操作要点及注意事项： 1. 使用 Sybex Virtual Lab v4.03 交换机虚拟器工具软件时，注意引导学生虚拟器工具软件 与交换机随机销售的真实配置工具软件的异同及其原因； 2. 本实验应要求学生每个人独立完成自己的配置，记录实验过程中的疑难问题，以及分析未能 成功执行的配置命令失败的各种可能原因。 主要仪器设备 序号 主要设备名称 规格型号 数量 金额 购置日期 1 计算机 不限，但须为LAN中使用本地连接 （TCP/IP）可上Internet的PC机且 安装有Sybex Virtual Lab v4.03 63 台 注：实验类型包括：①基本操作训练 ②验证性实验 ③综合性实验 ④设计性实验 ⑤开放实验 ⑥ 其它类型实验

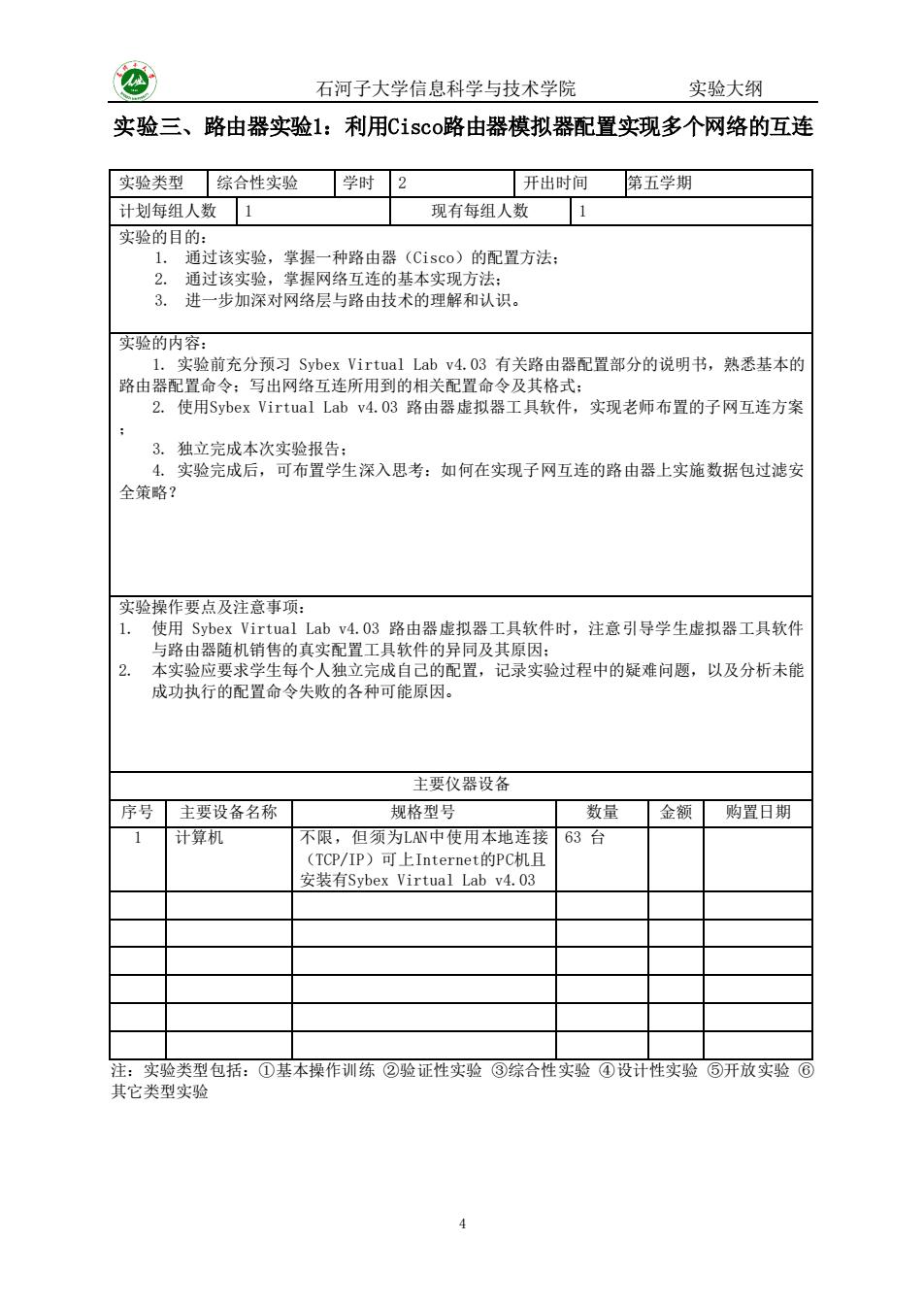

@ 石河子大学信息科学与技术学院 实验大纲 实验三、路由器实验1：利用Cisc0路由器模拟器配置实现多个网络的互连 实验类型综合性实验学时2 开出时间第五学期 计划每组人数1 现有每组人数1 实验的日的： 1 通过该实验，掌握一种路由器(Cisco)的配置方法： 2。通过该实验，掌握网络互连的基本实现方法： 3。进一步加深对网络层与路由技术的理解和认识。 实验的内容： 1.实验前充分预习Sybex Virtual Lab v4.03有关路由器配置部分的说明书，熟悉基本的 路由器配置命令：写出网络互连所用到的相关配置命令及其格 2.使用Sybex Virtual Lab v4.03路由器虚拟器工具软件，实现老师布置的子网互连方案 3种立完成水次实验报告 4.实验完成后，可布置学生深入思考：如何在实现子网互连的路由器上实施数据包过滤安 全策略？ 实验操作要点及注意事项 使e Lbv4.03路由器虚拟器工具软件时，注意引导学生虚拟器工具软件 自已的配置，记实验过程中的疑难问，以及分析未能 成功执行的配置命令失败的各种可能原因。 主要仪器设备 序号主要设备名称 规格型号 数量金额购置日期 计算机 不限，但须为LN中使用本地连接 63台 (TCp/Ip)可上In 类型包括：①基本操作训练②验证性实验③综合性实验④设计性实验⑤开放实验⑥
石河子大学信息科学与技术学院 实验大纲 4 实验三、路由器实验1：利用Cisco路由器模拟器配置实现多个网络的互连 实验类型 综合性实验 学时 2 开出时间 第五学期 计划每组人数 1 现有每组人数 1 实验的目的： 1. 通过该实验，掌握一种路由器（Cisco）的配置方法； 2. 通过该实验，掌握网络互连的基本实现方法； 3. 进一步加深对网络层与路由技术的理解和认识。 实验的内容： 1. 实验前充分预习 Sybex Virtual Lab v4.03 有关路由器配置部分的说明书，熟悉基本的 路由器配置命令；写出网络互连所用到的相关配置命令及其格式； 2. 使用Sybex Virtual Lab v4.03 路由器虚拟器工具软件，实现老师布置的子网互连方案 ； 3. 独立完成本次实验报告； 4. 实验完成后，可布置学生深入思考：如何在实现子网互连的路由器上实施数据包过滤安 全策略？ 实验操作要点及注意事项： 1. 使用 Sybex Virtual Lab v4.03 路由器虚拟器工具软件时，注意引导学生虚拟器工具软件 与路由器随机销售的真实配置工具软件的异同及其原因； 2. 本实验应要求学生每个人独立完成自己的配置，记录实验过程中的疑难问题，以及分析未能 成功执行的配置命令失败的各种可能原因。 主要仪器设备 序号 主要设备名称 规格型号 数量 金额 购置日期 1 计算机 不限，但须为LAN中使用本地连接 （TCP/IP）可上Internet的PC机且 安装有Sybex Virtual Lab v4.03 63 台 注：实验类型包括：①基本操作训练 ②验证性实验 ③综合性实验 ④设计性实验 ⑤开放实验 ⑥ 其它类型实验

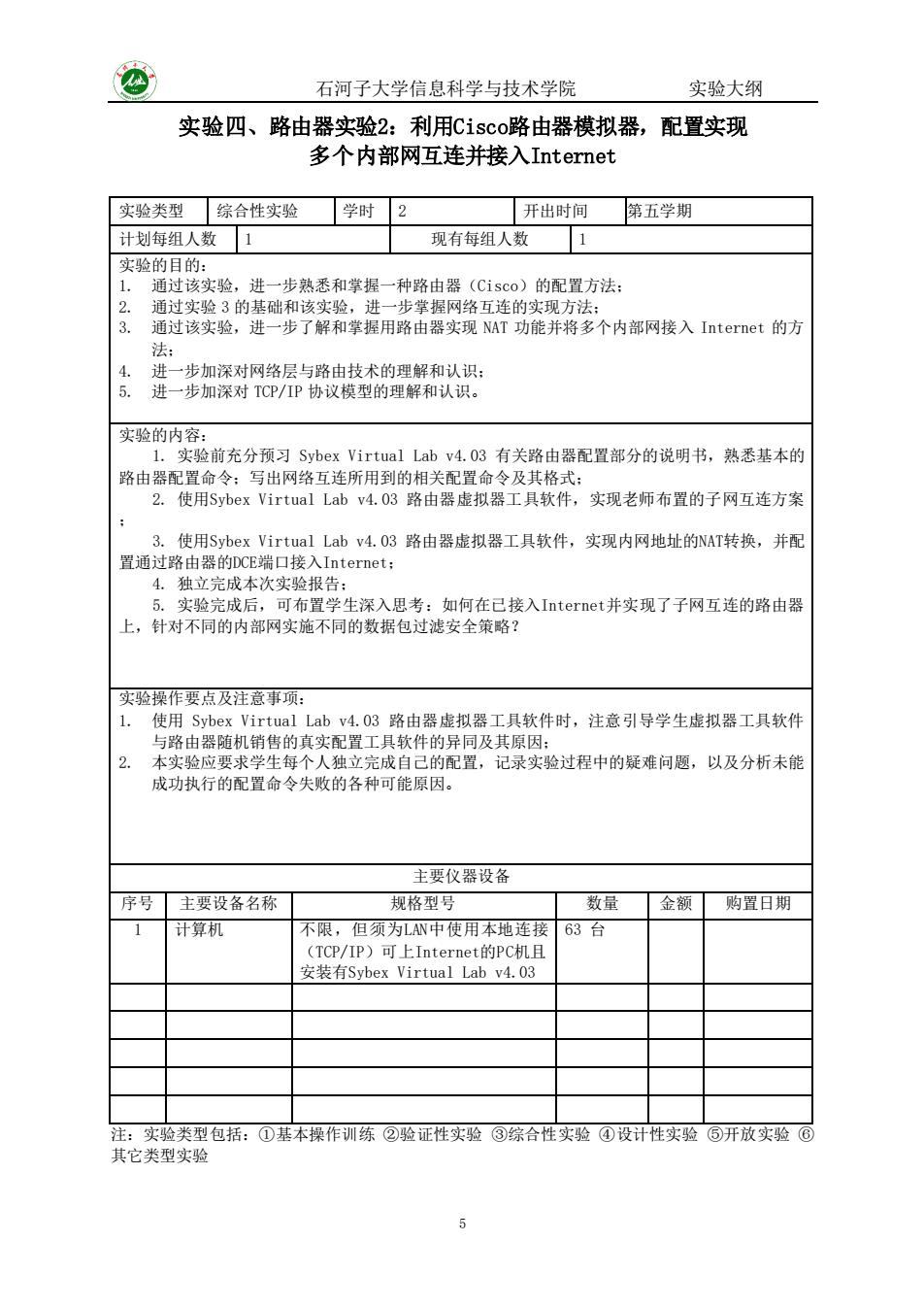

西 石河子大学信息科学与技术学院 实验大纲 实验四、路由器实验2：利用C1sCo路由器模拟器，配置实现 多个内部网互连并接入Internet 实验类型综合性实验学时2 开出时间第五学期 计划每组人数1 现有每组人数1 通过实验 通过该实，验进一步了解和擎握用路由器实现MT功能并将多个内部网接入Internet的方 4 讲一步加深对风络层与路由技术的理解和认识 进一步加深对TCP/IP协议模型的理解和认识。 实验的内容： L.实验前充分预习Sybex Virtual Lab v4.03有关路由器配置部分的说明书，熟悉基本的 路由器配置命令：写出网络互连所用到的相关配置命令及其格式： 2.使用Sybex Virtual Lab v4.03路由器虚拟器工具软件，实现老师布置的子网互连方案 rtua 1Labv4.O3路由器虚拟器工具软件，实现内网地址的NAT转换，并面 种立 成本次实验报 ernet: 可布 学生深入思考：如何在已接入Internet并实现了子网互连的路由器 上，针对不同的内部网实施不同的数据包过涉安全策略？ 实验操作要点及注意事项： 使用Sybex Virtual Labv4.03路由器虚拟器工具软件时，注意引导学生虚拟器工具软件 与路由器随机销传的真实 成功执行的配置命今失女的 可能原因 主要仪器设备 序号主要设备名称 规格型号 数量金额购置日期 计算机 不限，但须为LN中使用本地连 63台 注：实验类型包括：①基本操作训练②验证性实验③综合性实验④设计性实验⑤开放实验⑥ 其它类型实验
石河子大学信息科学与技术学院 实验大纲 5 实验四、路由器实验2：利用Cisco路由器模拟器，配置实现 多个内部网互连并接入Internet 实验类型 综合性实验 学时 2 开出时间 第五学期 计划每组人数 1 现有每组人数 1 实验的目的： 1. 通过该实验，进一步熟悉和掌握一种路由器（Cisco）的配置方法； 2. 通过实验 3 的基础和该实验，进一步掌握网络互连的实现方法； 3. 通过该实验，进一步了解和掌握用路由器实现 NAT 功能并将多个内部网接入 Internet 的方 法； 4. 进一步加深对网络层与路由技术的理解和认识； 5. 进一步加深对 TCP/IP 协议模型的理解和认识。 实验的内容： 1. 实验前充分预习 Sybex Virtual Lab v4.03 有关路由器配置部分的说明书，熟悉基本的 路由器配置命令；写出网络互连所用到的相关配置命令及其格式； 2. 使用Sybex Virtual Lab v4.03 路由器虚拟器工具软件，实现老师布置的子网互连方案 ； 3. 使用Sybex Virtual Lab v4.03 路由器虚拟器工具软件，实现内网地址的NAT转换，并配 置通过路由器的DCE端口接入Internet； 4. 独立完成本次实验报告； 5. 实验完成后，可布置学生深入思考：如何在已接入Internet并实现了子网互连的路由器 上，针对不同的内部网实施不同的数据包过滤安全策略？ 实验操作要点及注意事项： 1. 使用 Sybex Virtual Lab v4.03 路由器虚拟器工具软件时，注意引导学生虚拟器工具软件 与路由器随机销售的真实配置工具软件的异同及其原因； 2. 本实验应要求学生每个人独立完成自己的配置，记录实验过程中的疑难问题，以及分析未能 成功执行的配置命令失败的各种可能原因。 主要仪器设备 序号 主要设备名称 规格型号 数量 金额 购置日期 1 计算机 不限，但须为LAN中使用本地连接 （TCP/IP）可上Internet的PC机且 安装有Sybex Virtual Lab v4.03 63 台 注：实验类型包括：①基本操作训练 ②验证性实验 ③综合性实验 ④设计性实验 ⑤开放实验 ⑥ 其它类型实验
