Chi通a-pub.CoM 下载 第6章高速局域网 上一章主要介绍传统的局域网：以太网和令牌环网。随着通信技术的发展以及用户对网络 带宽需求的增加，迫切需要建立高速的局域网。下面我们介绍几种常见的高速局域网。 6.1FDDI网络 光纤分布式数据接口(Fiber Distributed Data Interface,FDDI)是世界上第一个高速局域网 标准。 20世纪80年代初，正当以太网和令牌环网技术如日中天之时，大多数人都还沉浸在新的网 络技术带来的1OMbs高传输速率的喜悦之中，就有一些有远见的网络工作者已看到其中的不足， 断定在不远的将来网络传输业务的需求将超过现有网络带宽，网铬带宽将会成为未来信息业发 展的瓶颈。 首先他们注意到了光纤通信技术的最新成果。光纤通信技术以其巨大的信息容量、很低的 信号衰减和高度的可靠性著称于世。这项始于20世纪70年代的新兴通信技术，以其无比的优越 性和蓬勃的生命力受到了广大网络设计者的青睐，一举成为新一代网络技术的首选传输介质】 并以此为基础形成了FDDI光纤网络技术。 设计人员以业已成熟的EEE802.5令牌环网技术为基础，开发出一种称之为反向双环的技术。 它以增加一条光纤链路为代价，提高了网络系统的可靠性；用改进的定时令牌技术，能够同时 进行多数据帧的传输，扩大了带宽利用率，达到了大容量数据传输的目的。 经过ANSI的ASCX3T9.5委员会长达近十年的不解努力，这项技术终于被国际标准化组织 ISO正式接纳为国际标准。 为适应日新月异的市场需求，设计人员以FDDI作为一个基本协议集，又先后开发出了铜缆 标准CDDI,为多媒体而设计的FDDI-Ⅱ，以及最新的大容量网络系统- 一FFOL局域网改进标准 (FDDI Follow On LAN,FFOL),FFOL的传输速率最高可达2.4Gbps。 6.1.1FDDI与OSI的关系 FDDI标准主要由四个部分组成，按其完成时间顺序依次为：介质访问控制(Medium AccessContro,MAC)子层，物理(PHYsical,PHY)子层，物理介质相关(Physical Medium Dependent,.PMD)子层，站管理(Station ManagemenT,SMT)。它们实现了OSI参考模型的物 理层和数据链路层的功能。图6-1给出了两者之间的相互关系。 FDDI将OSI的物理层分成PHY子层和PMD子层两部分。其中最低的子层是PMD,这是整个 网络中唯一真正与物理介质打交道的层次，它定义了光纤和连接器的规格型号以及光传输的接 口特性要求等内容。较高的子层是PHY,它规定了线路的状态、时钟处理和编码技术等方面的 细节。而FDDI数据链路层的功能也由两个子层来实现，即是MAC和LLC。其中较低的子层是
下载 第6章 高速局域网 上一章主要介绍传统的局域网：以太网和令牌环网。随着通信技术的发展以及用户对网络 带宽需求的增加，迫切需要建立高速的局域网。下面我们介绍几种常见的高速局域网。 6.1 FDDI网络 光纤分布式数据接口（Fiber Distributed Data Interface，F D D I）是世界上第一个高速局域网 标准。 2 0世纪8 0年代初，正当以太网和令牌环网技术如日中天之时，大多数人都还沉浸在新的网 络技术带来的1 0 M b p s高传输速率的喜悦之中，就有一些有远见的网络工作者已看到其中的不足， 断定在不远的将来网络传输业务的需求将超过现有网络带宽，网络带宽将会成为未来信息业发 展的瓶颈。 首先他们注意到了光纤通信技术的最新成果。光纤通信技术以其巨大的信息容量、很低的 信号衰减和高度的可靠性著称于世。这项始于 2 0世纪7 0年代的新兴通信技术，以其无比的优越 性和蓬勃的生命力受到了广大网络设计者的青睐，一举成为新一代网络技术的首选传输介质， 并以此为基础形成了F D D I光纤网络技术。 设计人员以业已成熟的IEEE 802.5令牌环网技术为基础，开发出一种称之为反向双环的技术。 它以增加一条光纤链路为代价，提高了网络系统的可靠性；用改进的定时令牌技术，能够同时 进行多数据帧的传输，扩大了带宽利用率，达到了大容量数据传输的目的。 经过A N S I的ASC X3T9.5委员会长达近十年的不懈努力，这项技术终于被国际标准化组织 I S O正式接纳为国际标准。 为适应日新月异的市场需求，设计人员以 F D D I作为一个基本协议集，又先后开发出了铜缆 标准C D D I，为多媒体而设计的F D D I -Ⅱ，以及最新的大容量网络系统—F F O L局域网改进标准 （FDDI Follow On LAN，F F O L），F F O L的传输速率最高可达2 . 4 G b p s。 6.1.1 FDDI与O S I的关系 F D D I标准主要由四个部分组成，按其完成时间顺序依次为：介质访问控制（ M e d i u m Access Contro，M A C）子层，物理（P H Y s i c a l，P H Y）子层，物理介质相关（ Physical Medium D e p e n d e n t，P M D）子层，站管理（Station ManagemenT，S M T）。它们实现了O S I参考模型的物 理层和数据链路层的功能。图 6 - 1给出了两者之间的相互关系。 F D D I将O S I的物理层分成P H Y子层和P M D子层两部分。其中最低的子层是 P M D，这是整个 网络中唯一真正与物理介质打交道的层次，它定义了光纤和连接器的规格型号以及光传输的接 口特性要求等内容。较高的子层是 P H Y，它规定了线路的状态、时钟处理和编码技术等方面的 细节。而F D D I数据链路层的功能也由两个子层来实现，即是 M A C和L L C。其中较低的子层是

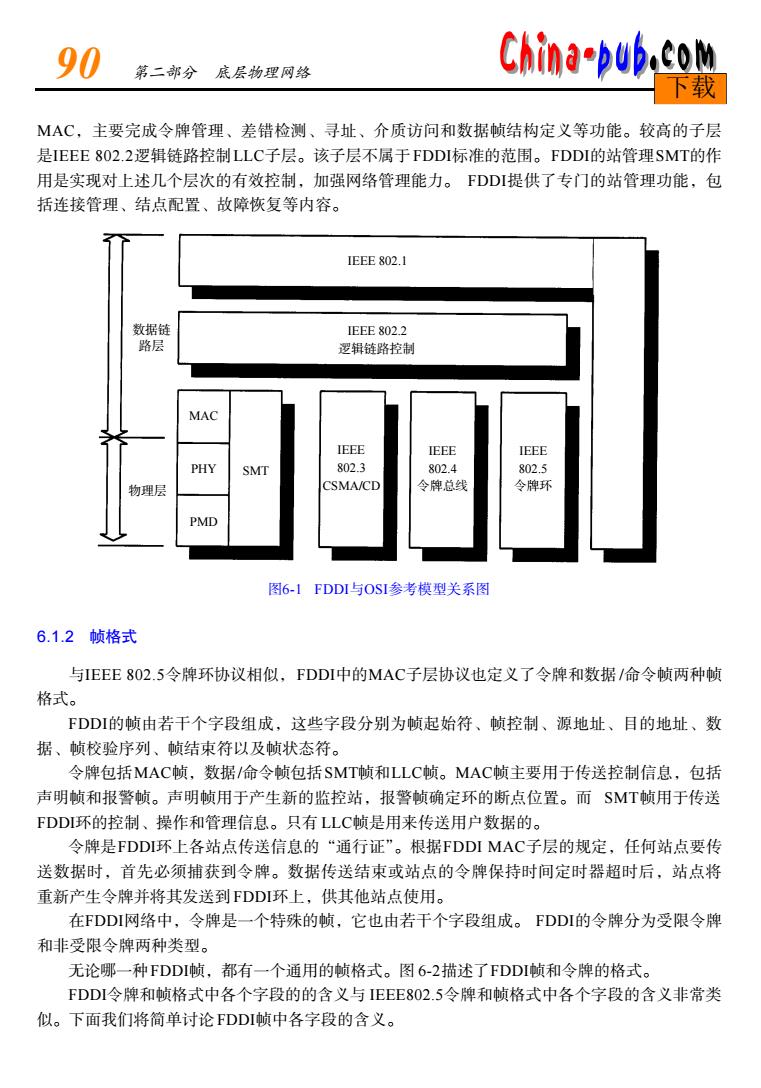

90 第二部分底层物理网络 China-pub.com 下载 MAC,主要完成令牌管理、差错检测、寻址、介质访问和数据帧结构定义等功能。较高的子层 是IEEE802.2逻辑链路控制LLC子层。该子层不属于FDDI标准的范围。FDDI的站管理SMT的作 用是实现对上述几个层次的有效控制，加强网络管理能力。FDDI提供了专门的站管理功能，包 括连接管理、结点配置、故障恢复等内容。 IEE802.1 数据链 1EEE802.2 路层 罗辑情路控刺 MAC IEEE IEEE IEEE PHY SMT 802.3 802.4 802.5 物理层 CSMA/CD 令牌总线 令牌环 PMD 图6-1 FDDI与OSI参考模型关系图 6.1.2帧格式 与IEEE802.5令牌环协议相似，FDDI中的MAC子层协议也定义了令牌和数据/命令帧两种帧 格式。 FDDI的帧由若干个字段组成，这些字段分别为帧起始符、帧控制、源地址，目的地址、数 据、帧校验序列、帧结束符以及帧状态符。 令牌包括MAC帧，数据/命令帧包括SMT帧和LLC帧。MAC帧主要用于传送控制信息，包括 声明帧和报警帧。声明帧用于产生新的监控站，报警帧确定环的断点位置。而SMT帧用于传送 FDDI环的控制、操作和管理信息。只有LLC帧是用来传送用户数据的。 令牌是FDDI环上各站点传送信息的“通行证”。根据FDDI MAC子层的规定，任何站点要传 送数据时，首先必须捕获到令牌。数据传送结束或站点的令牌保持时间定时器超时后，站点将 重新产生今牌并将甘发美到FDD环上，供其他站点使用。 在FDDI网路中，令牌是一个特殊的帧，它也由若干个字段组成。FDDI的令牌分为受限令牌 和非受限令牌两种类型。 无论哪一种FDDI帧，都有一个通用的慎格式。图6-2描述了FDDI帧和令牌的格式。 FDDI令牌和帧格式中各个字段的的含义与IEEE802.5令牌和帧格式中各个字段的含义非常类 似。下面我们将简单讨论FDDI帧中各字段的含义
M A C，主要完成令牌管理、差错检测、寻址、介质访问和数据帧结构定义等功能。较高的子层 是IEEE 802.2逻辑链路控制L L C子层。该子层不属于 F D D I标准的范围。F D D I的站管理S M T的作 用是实现对上述几个层次的有效控制，加强网络管理能力。 F D D I提供了专门的站管理功能，包 括连接管理、结点配置、故障恢复等内容。 图6-1 FDDI与O S I参考模型关系图 6.1.2 帧格式 与IEEE 802.5令牌环协议相似，F D D I中的M A C子层协议也定义了令牌和数据 /命令帧两种帧 格式。 F D D I的帧由若干个字段组成，这些字段分别为帧起始符、帧控制、源地址、目的地址、数 据、帧校验序列、帧结束符以及帧状态符。 令牌包括M A C帧，数据/命令帧包括S M T帧和L L C帧。M A C帧主要用于传送控制信息，包括 声明帧和报警帧。声明帧用于产生新的监控站，报警帧确定环的断点位置。而 S M T帧用于传送 F D D I环的控制、操作和管理信息。只有 L L C帧是用来传送用户数据的。 令牌是F D D I环上各站点传送信息的“通行证”。根据FDDI MAC子层的规定，任何站点要传 送数据时，首先必须捕获到令牌。数据传送结束或站点的令牌保持时间定时器超时后，站点将 重新产生令牌并将其发送到 F D D I环上，供其他站点使用。 在F D D I网络中，令牌是一个特殊的帧，它也由若干个字段组成。 F D D I的令牌分为受限令牌 和非受限令牌两种类型。 无论哪一种F D D I帧，都有一个通用的帧格式。图 6 - 2描述了F D D I帧和令牌的格式。 F D D I令牌和帧格式中各个字段的的含义与 I E E E 8 0 2 . 5令牌和帧格式中各个字段的含义非常类 似。下面我们将简单讨论F D D I帧中各字段的含义。 90第第第二部分第底层物理网络 下载 数据链 路层 物理层 IEEE 802.1 IEEE 802.2 逻辑链路控制 MAC PHY PMD SMT IEEE 802.3 CSMA/CD IEEE 802.4 令牌总线 IEEE 802.5 令牌环
China-pub.com 下载 第6章高速局城网 91 1字节 PA SD FC ED )令牌格式 216 216 ≥0 1字节 PA SD FC DA SA Info FCS ED FS b)顿格式 图6-2FDDI令牌和帧的格式 前导符PA用于接收站点的时钟同步。起始符SD指示一个帧的开始。帧控制FC字段用来指明 慎的类型、寻址方式等。FC字段的长度为8位，其格式为CLFFZZZZ,其中C指明是同步顿还是 异步帧，L指明是使用16位地址还是48位地址，FF指明是MAC帧、LLC帧还是SMT帧。表6-1描 述了FDDI帧结构中FC字段的各种取值及其相应含义。 表61帧结构中FC字段的取值及其含义 FC字段取值(CLFF ZZZZ) 帧类型 含义说明 0X000000 无效帧 逻辑上不是一个顿 10000000 非受限令牌幀 用于同步传输和不受限制的异步传输 11000000 受限今牌蝻 用于同步传输和受限制的异步传输 1L000001-1111 MAC服务 MAC与LLC的服务关系 1L000010 MAC报警 指明环路出现了放哈 1L00001 MAC声明制 用于环路的初始化 0L000001-1111 SMT管理慎 包含站管理控制信息 0L001111 SMT地址帧 用于站管理 CL00r000-r111 LLC数据帧 包含用户数据 OLOLIPPP LC同步 具有优先级PPP的同步传输 CL10r000-r11 CL11 m 为标准化保留 用于将来的标准化定义 目的地址DA字段用于指明该顿的目的站点。从地址长度来看，它可以是16位地址或48位地 址；从地址类型来看，它可以是唯一地址或单播地址、组播地址或广播地址。源地址SA字段用 于指明产生该帧的站点地址。信息Info字段是用户数据。帧检验序列FCS字段是32位的CRC校验 码，它覆盖的范围包括FC、DA、SA、Info4个字段。帧结束符ED表示该帧结束。帧状态FS字 段描述了该帧在传输过程中的状态，它包含差错检测位E、地址识别位A、拷贝位C等。 6.1.3MAC协议 在这小节中，我们将讨论FDDI网络的定时令牌协议以及FDDI的介质访问控制MAC协议方 式，并将它与IEEE802.5MAC协议进行比较
图6-2 FDDI令牌和帧的格式 前导符PA用于接收站点的时钟同步。起始符 S D指示一个帧的开始。帧控制 F C字段用来指明 帧的类型、寻址方式等。 F C字段的长度为8位，其格式为C L F F Z Z Z Z，其中C指明是同步帧还是 异步帧，L指明是使用1 6位地址还是4 8位地址，F F指明是M A C帧、L L C帧还是S M T帧。表6 - 1描 述了F D D I帧结构中F C字段的各种取值及其相应含义。 表6-1 帧结构中F C字段的取值及其含义 F C字段取值（CLFF ZZZZ） 帧 类 型 含 义 说 明 0X00 0000 无效帧 逻辑上不是一个帧 1000 0000 非受限令牌帧 用于同步传输和不受限制的异步传输 1100 0000 受限令牌帧 用于同步传输和受限制的异步传输 1L00 0001~1111 M A C服务帧 M A C与L L C的服务关系 1L00 0010 M A C报警帧 指明环路出现了故障 1L00 0011 M A C声明帧 用于环路的初始化 0L00 0001~1111 S M T管理帧 包含站管理控制信息 0L00 1111 S M T地址帧 用于站管理 CL00 r000~r111 L L C数据帧 包含用户数据 0L01 rPPP L L C同步帧 具有优先级P P P的同步传输 1L01 rrrr L L C异步帧 用于异步传输 CL10 r000~r111 为系统保留 与系统的实现有关 C L 11 rrrr 为标准化保留 用于将来的标准化定义 目的地址D A字段用于指明该帧的目的站点。从地址长度来看，它可以是 1 6位地址或4 8位地 址；从地址类型来看，它可以是唯一地址或单播地址、组播地址或广播地址。源地址 S A字段用 于指明产生该帧的站点地址。信息 I n f o字段是用户数据。帧检验序列 F C S字段是3 2位的C R C校验 码，它覆盖的范围包括 F C、D A、S A、Info 4个字段。帧结束符 E D表示该帧结束。帧状态 F S字 段描述了该帧在传输过程中的状态，它包含差错检测位 E、地址识别位A、拷贝位C等。 6.1.3 MAC协议 在这小节中，我们将讨论 F D D I网络的定时令牌协议以及 F D D I的介质访问控制 M A C协议方 式，并将它与IEEE802.5 MAC协议进行比较。 第6章第高速局域网第第9 1 下载 PA 7 7 1 1 2/6 2/6 ≥0 4 1 1 1 1 1 字节 字节 b) 帧格式 a) 令牌格式 PA SD SD FC FC DA SA Info FCS ED FS ED

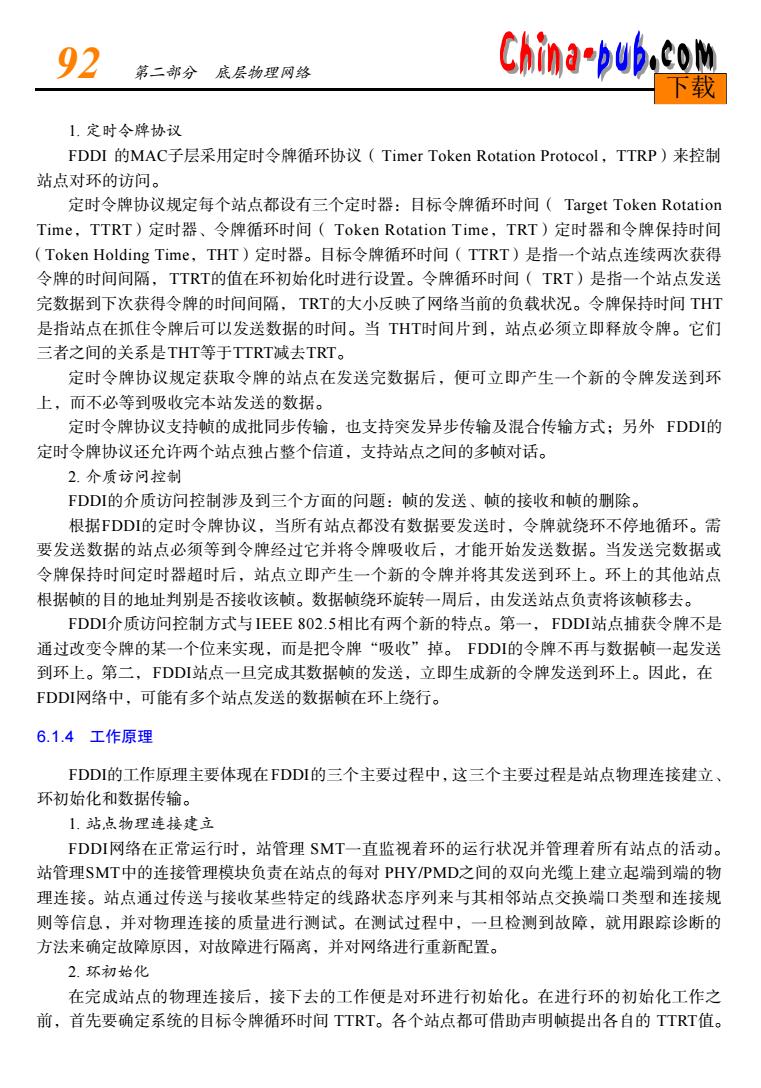

92 第二部分底层物理网络 China-pub.com 下载 1.定时令牌协议 FDDI的MAC子层采用定时令牌循环协议(Timer Token Rotation Protocol,TTRP)来控制 站点对环的访问。 定时令牌协议规定每个站点都设有三个定时器：目标令牌循环时间(Target Token Rotation Time,TTRT)定时器、令牌循环时间(Token Rotation Time,TRT)定时器和令牌保持时间 (Token Holding Time,THT)定时器。目标令牌循环时间(TTRT)是指一个站点连续两次获得 令牌的时间间隔，TTRT的值在环初始化时进行设置。令牌循环时间(TRT)是指一个站点发送 完数据到下次获得令牌的时间间隔，TT的大小反映了网络当前的负载状况。令牌保持时间THT 是指站点在抓住令牌后可以发送数据的时间。当THT时间片到，站点必须立即释放令牌。它们 三者之间的关系是THT等于TTRT减去TRT。 定时令牌协议规定获取令牌的站点在发送完数据后，便可立即产生一个新的令牌发送到环 上，而不必等到吸收完本站发送的数据。 定时令牌协议支持帧的成批同步传输，也支持突发异步传输及混合传输方式；另外FDDI的 定时令牌协议还允许两个站点独占整个信道，支持站点之间的多顿对话。 2.介质访问控制 FDDI的介质访问控制涉及到三个方面的问题：帧的发送、帧的接收和帧的删除。 根据FDDI的定时令牌协议，当所有站点都没有数据要发送时，令牌就绕环不停地循环。需 要发送数据的站点必须等到令牌经过它并将令牌吸收后，才能开始发送数据。当发送完数据或 令牌保持时间定时器超时后，站点立即产生一个新的令牌并将其发送到环上。环上的其他站点 根据帧的目的地址判别是否接收该帧。数据帧绕环旋转一周后，由发送站点负责将该帧移去。 FDDI介质访问控制方式与IEEE802.5相比有两个新的特点。第一，FDDI站点捕获令牌不是 通过改变令牌的某一个位来实现，而是把令牌“吸收”掉。FDDI的令牌不再与数据帧一起发送 到环上。第二，FDDI站点一旦完成其数据帧的发送，立即生成新的令牌发送到环上。因此，在 FDDI网络中，可能有多个站点发送的数据帧在环上绕行。 6.1.4工作原理 FDDI的工作原理主要体现在FDDI的三个主要过程中，这三个主要过程是站点物理连接建立 环初始化和数据传输。 1.站点物理连接建主 FDDI网络在正常运行时，站管理SMT一直监视着环的运行状况并管理着所有站点的活动。 站管理SMT中的连接管理模块负责在站点的每对PHY/PMD之间的双向光缆上建立起端到端的物 理连接。站点通过传送与接收某些特定的线路状态序列来与其相邻站点交换端口类型和连接规 则等信息，并对物理连接的质量进行测试。在测试过程中，一旦检测到故障，就用跟踪诊断的 方法来确定故障原因，对故障进行隔离，并对网络进行重新配置。 2环初给化 在完成站点的物理连接后，接下去的工作便是对环进行初始化。在进行环的初始化工作之 前，首先要确定系统的目标令牌循环时间TTRT。各个站点都可借助声明帧提出各自的TTRT值
1. 定时令牌协议 FDDI 的M A C子层采用定时令牌循环协议（ Timer Token Rotation Protocol，T T R P）来控制 站点对环的访问。 定时令牌协议规定每个站点都设有三个定时器：目标令牌循环时间（ Ta rget Token Rotation Ti m e，T T RT）定时器、令牌循环时间（ Token Rotation Ti m e，T RT）定时器和令牌保持时间 （Token Holding Ti m e，T H T）定时器。目标令牌循环时间（ T T RT）是指一个站点连续两次获得 令牌的时间间隔， T T RT的值在环初始化时进行设置。令牌循环时间（ T RT）是指一个站点发送 完数据到下次获得令牌的时间间隔， T RT的大小反映了网络当前的负载状况。令牌保持时间 T H T 是指站点在抓住令牌后可以发送数据的时间。当 T H T时间片到，站点必须立即释放令牌。它们 三者之间的关系是T H T等于T T RT减去T RT。 定时令牌协议规定获取令牌的站点在发送完数据后，便可立即产生一个新的令牌发送到环 上，而不必等到吸收完本站发送的数据。 定时令牌协议支持帧的成批同步传输，也支持突发异步传输及混合传输方式；另外 F D D I的 定时令牌协议还允许两个站点独占整个信道，支持站点之间的多帧对话。 2. 介质访问控制 F D D I的介质访问控制涉及到三个方面的问题：帧的发送、帧的接收和帧的删除。 根据F D D I的定时令牌协议，当所有站点都没有数据要发送时，令牌就绕环不停地循环。需 要发送数据的站点必须等到令牌经过它并将令牌吸收后，才能开始发送数据。当发送完数据或 令牌保持时间定时器超时后，站点立即产生一个新的令牌并将其发送到环上。环上的其他站点 根据帧的目的地址判别是否接收该帧。数据帧绕环旋转一周后，由发送站点负责将该帧移去。 F D D I介质访问控制方式与IEEE 802.5相比有两个新的特点。第一， F D D I站点捕获令牌不是 通过改变令牌的某一个位来实现，而是把令牌“吸收”掉。 F D D I的令牌不再与数据帧一起发送 到环上。第二，F D D I站点一旦完成其数据帧的发送，立即生成新的令牌发送到环上。因此，在 F D D I网络中，可能有多个站点发送的数据帧在环上绕行。 6.1.4 工作原理 F D D I的工作原理主要体现在F D D I的三个主要过程中，这三个主要过程是站点物理连接建立、 环初始化和数据传输。 1. 站点物理连接建立 F D D I网络在正常运行时，站管理 S M T一直监视着环的运行状况并管理着所有站点的活动。 站管理S M T中的连接管理模块负责在站点的每对 P H Y / P M D之间的双向光缆上建立起端到端的物 理连接。站点通过传送与接收某些特定的线路状态序列来与其相邻站点交换端口类型和连接规 则等信息，并对物理连接的质量进行测试。在测试过程中，一旦检测到故障，就用跟踪诊断的 方法来确定故障原因，对故障进行隔离，并对网络进行重新配置。 2. 环初始化 在完成站点的物理连接后，接下去的工作便是对环进行初始化。在进行环的初始化工作之 前，首先要确定系统的目标令牌循环时间 T T RT。各个站点都可借助声明帧提出各自的 T T RT值。 92第第第二部分第底层物理网络 下载
China-pub.com 第6章高速局域网 93 下载 系统按照既定的竞争规则来确定TTRT的值，由被选中TT℉T值的那个站点来完成环的初始化工 作。确定TTRT值的过程通常叫做声明过程。 声明过程是用来确定TTRT值的。当某个站点或多个站点的MAC实体发出声明请求时，环进 入声明过程。在声明过程中，每个站点连续不断地发送声明帧。声明帧包含站点源地址和目标 令牌循环时间TTRT。环上其他站点接收到某个声明帧后，将声明帧中的TTRT值与本站的TTRT 值进行比较。如果前者大于后者，站点就转发声明帧，同时停止发送自已的声明帧；如果前者 小于后者，该站点就删除此声明帧，并发送自己的声明帧。声明帧中包含本站建议的TTT值。 当某个站点接收到自已发出的声明帧，该站就赢得了对环进行初始化的权力。如果两个或更多 的站点使用的TTRT值相同，那么地址值最大的站点将优先赢得对环进行初始化的权力。 赢得初始化环权力的站点通过发送一个令牌来初始化环，这个令牌将不会被环上的其他站 点捕获而通过环。环上的其他站点在接收到该令牌后，将重新设置自己的工作参数，使本站点 从初始化状态转为正常工作状态。当该令牌回到源站点时，环初始化工作宜告结束，环路进入 稳定操作状态，各站点便可以进行正常的数据传送。 3.数据传输 FDDI数据传输包括数据发送、接收和删除三个过程。 在FDDI环网中，想要发送数据的站点以须等待今牌到达该站点并将今牌捕获后，才能发 送一个或多个数据帧，直到所有数据发送完或直到THT超时为止。最后，站点释放一个新令牌 到环。 FDDI环上的每个站点随时都在监听经过本站点的航，站点通过比较贞中的目的地址来决 定是否接收该帧。如果该帧的目的地址与站点地址匹配，站点接收该帧，同时将此帧FS字段的 “A”标志位置“1”，表示目的站点存在；在接收该帧的同时，站点还对该帧进行差错校验。如 果没有发现错误，则站点将帧中的数据字段复制下来，并在该帧下S字段的“C”标志位置“1”， 表示该帧已被目的站点接收；如果发现CRC错，则在该帧FS字段的“E”标志位置“1”。请注意 在FDDI环网中，站点在接收帧的同时，还要把该帧转发到下一站点。 发送站点在发送完数据后将继续监听经过站点的帧。当发送站点检测到某数据帧的源地址 与本站点的地址相同时，立即停止转发该帧并将其置为无效帧，使已转发到环上的部分帧信息 在到达下一站点时被当做帧碎片而丢弃，以免这些顿碎片在环上继续绕行。然后发送站点负责 将该帧剩余部分从环上删除，并同时检查帧中的FS字段。如果FS字段中“A”和“C”标志位都 为“1”，则说明该帧已被目的站点成功接收；如果只有“A”标志位为“1”则说明目的站点存 在但没有接收该帧，这说明帧在传输过程中发生了错误；如果“A”和“C”标志位都为“0” 则说明懒中的目的地址有错。 6.1.5拓扑结构 FDDI一般采用反向双环的拓扑结构。在FDDI双环中，一个环称为主环，另一个环称为辅环。 两个环的数据传输方向相反。正常情况下，只有主环工作，而辅环作为备份。一旦网络发生故 障，无论是线路故障还是站点故障，FDDI网络都会通过卷绕自动将双环重构为一个单环，从而 保证网络不会中断，这是FDDI区别于其他局域网的一个重要特点
系统按照既定的竞争规则来确定 T T RT的值，由被选中 T T RT值的那个站点来完成环的初始化工 作。确定T T RT值的过程通常叫做声明过程。 声明过程是用来确定T T RT值的。当某个站点或多个站点的 M A C实体发出声明请求时，环进 入声明过程。在声明过程中，每个站点连续不断地发送声明帧。声明帧包含站点源地址和目标 令牌循环时间T T RT。环上其他站点接收到某个声明帧后，将声明帧中的 T T RT值与本站的T T RT 值进行比较。如果前者大于后者，站点就转发声明帧，同时停止发送自己的声明帧；如果前者 小于后者，该站点就删除此声明帧，并发送自己的声明帧。声明帧中包含本站建议的 T T RT值。 当某个站点接收到自己发出的声明帧，该站就赢得了对环进行初始化的权力。如果两个或更多 的站点使用的T T RT值相同，那么地址值最大的站点将优先赢得对环进行初始化的权力。 赢得初始化环权力的站点通过发送一个令牌来初始化环，这个令牌将不会被环上的其他站 点捕获而通过环。环上的其他站点在接收到该令牌后，将重新设置自己的工作参数，使本站点 从初始化状态转为正常工作状态。当该令牌回到源站点时，环初始化工作宣告结束，环路进入 稳定操作状态，各站点便可以进行正常的数据传送。 3. 数据传输 F D D I数据传输包括数据发送、接收和删除三个过程。 在F D D I环网中，想要发送数据的站点必须等待令牌到达该站点并将令牌捕获后，才能发 送一个或多个数据帧，直到所有数据发送完或直到 T H T超时为止。最后，站点释放一个新令牌 到环。 F D D I环上的每一个站点随时都在监听经过本站点的帧，站点通过比较帧中的目的地址来决 定是否接收该帧。如果该帧的目的地址与站点地址匹配，站点接收该帧，同时将此帧 F S字段的 “A”标志位置“1”，表示目的站点存在；在接收该帧的同时，站点还对该帧进行差错校验。如 果没有发现错误，则站点将帧中的数据字段复制下来，并在该帧 F S字段的“C”标志位置“1”， 表示该帧已被目的站点接收；如果发现 C R C错，则在该帧F S字段的“E”标志位置“1”。请注意， 在F D D I环网中，站点在接收帧的同时，还要把该帧转发到下一站点。 发送站点在发送完数据后将继续监听经过站点的帧。当发送站点检测到某数据帧的源地址 与本站点的地址相同时，立即停止转发该帧并将其置为无效帧，使已转发到环上的部分帧信息 在到达下一站点时被当做帧碎片而丢弃，以免这些帧碎片在环上继续绕行。然后发送站点负责 将该帧剩余部分从环上删除，并同时检查帧中的 F S字段。如果F S字段中“A”和“C”标志位都 为“1”，则说明该帧已被目的站点成功接收；如果只有“ A”标志位为“1”则说明目的站点存 在但没有接收该帧，这说明帧在传输过程中发生了错误；如果“ A”和“C”标志位都为“ 0”， 则说明帧中的目的地址有错。 6.1.5 拓扑结构 F D D I一般采用反向双环的拓扑结构。在F D D I双环中，一个环称为主环，另一个环称为辅环， 两个环的数据传输方向相反。正常情况下，只有主环工作，而辅环作为备份。一旦网络发生故 障，无论是线路故障还是站点故障， F D D I网络都会通过卷绕自动将双环重构为一个单环，从而 保证网络不会中断，这是F D D I区别于其他局域网的一个重要特点。 第6章第高速局域网第第9 3 下载
