医学影像电子学△△△公 例：用估算法计算静态工作点。 已知：Vcc=12V, Re R=4KQ, Ch R=300K2, B37.5。 0H◆ 解：B≈c、12 =0.04mA=40uA。 R300 Ic≈BB=37.5×0.04=1.5mA UCE=Vcc-IcRc=12-1.5x4=6V 请注意电路中I和Ic的数量级

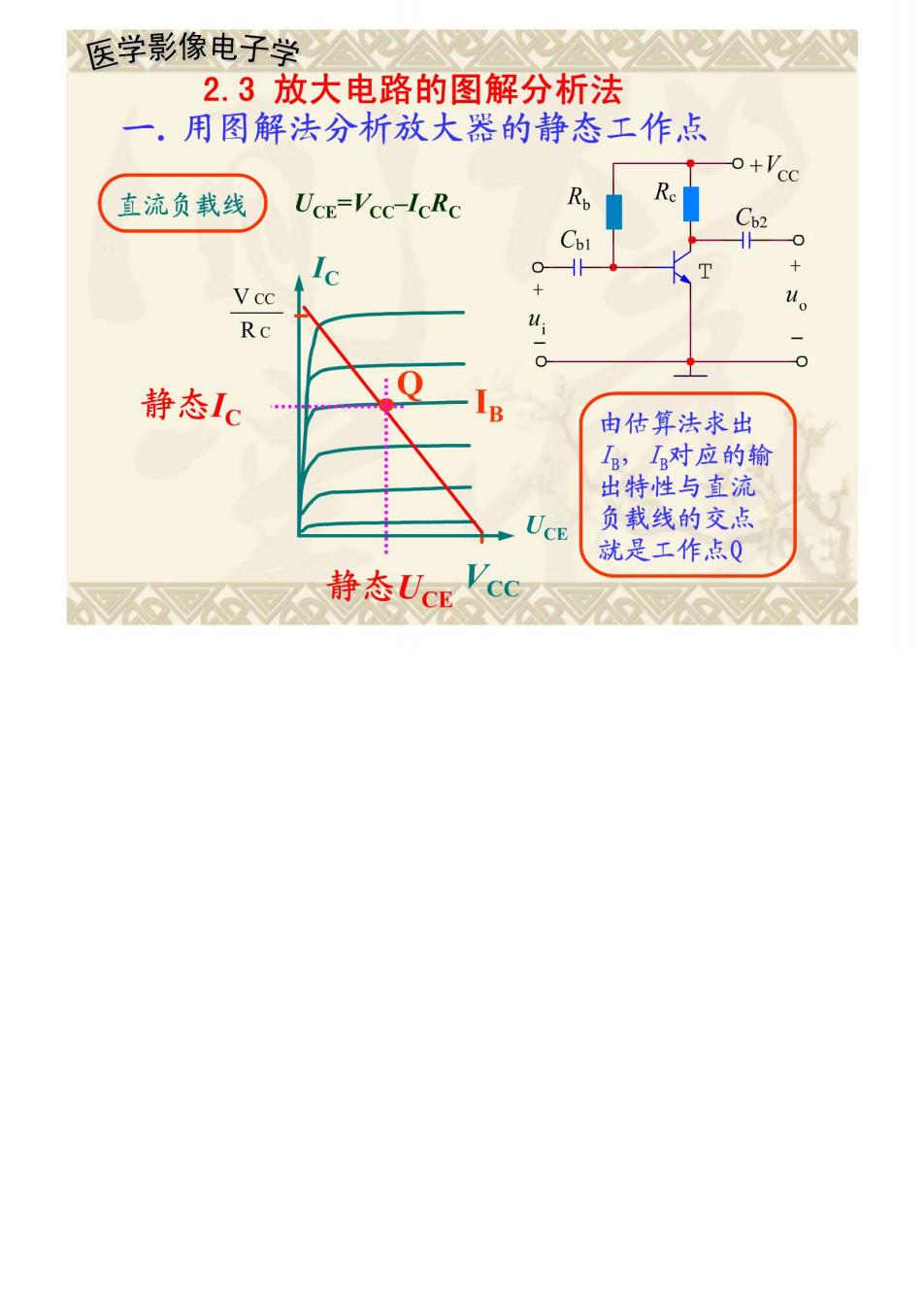

医学影像电子学会△心公心 2.3放大电路的图解分析法 一， 用图解法分析放大器的静态工作点 直流负载线 UCE=Vcc-IcRc C Vcc 静态Ic 由估算法求出 I,I对应的输 出特性与直流 UCE 负载线的交点 就是工作，点Q 静态Ucr

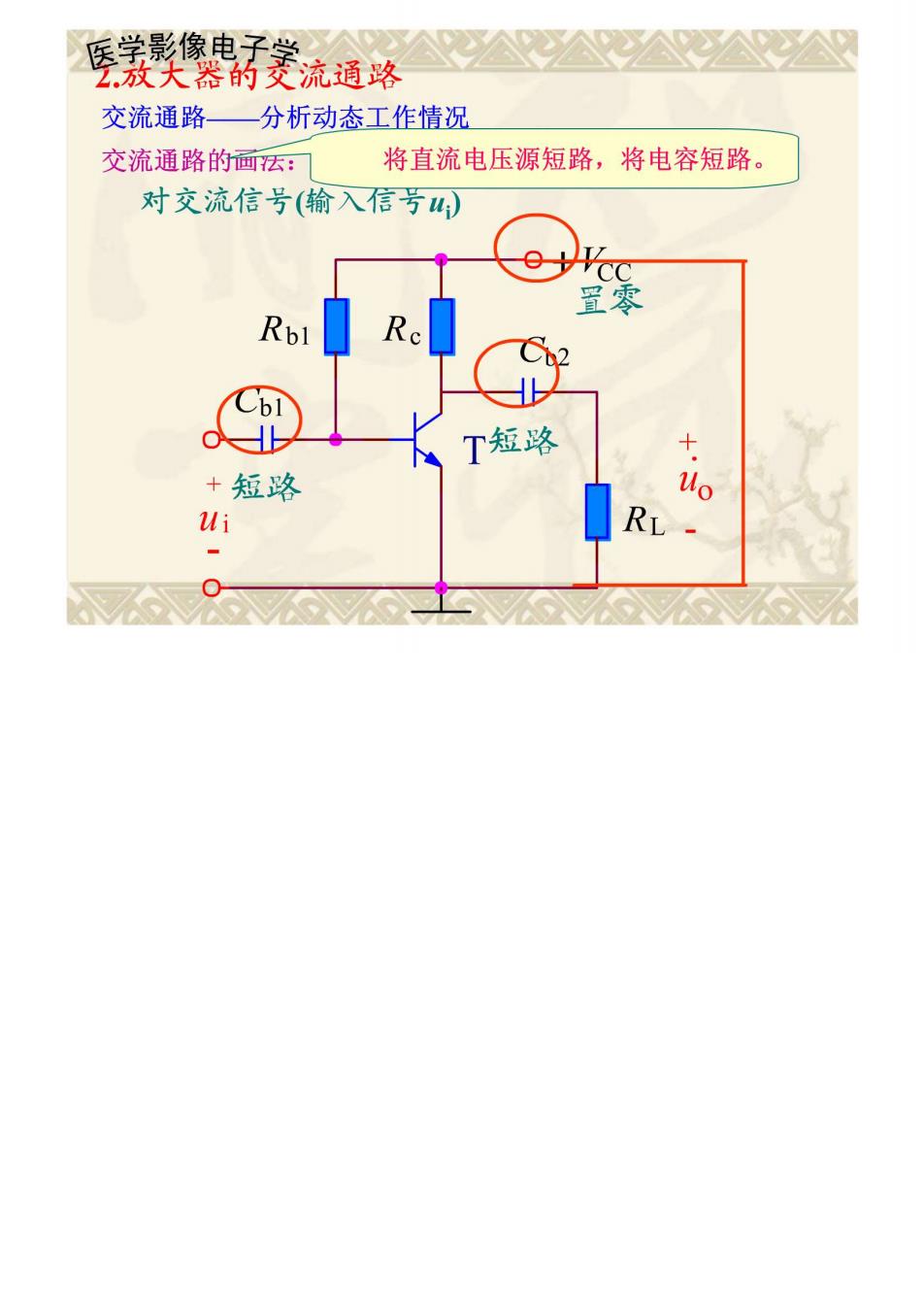

医美像电新流适 ,放大器的菱流通路 交流通路一分析动态工作情况 交流通路的画法： 将直流电压源短路，将电容短路。 对交流信号（输入信芳） Rbl T短路 + +短路 ui R -

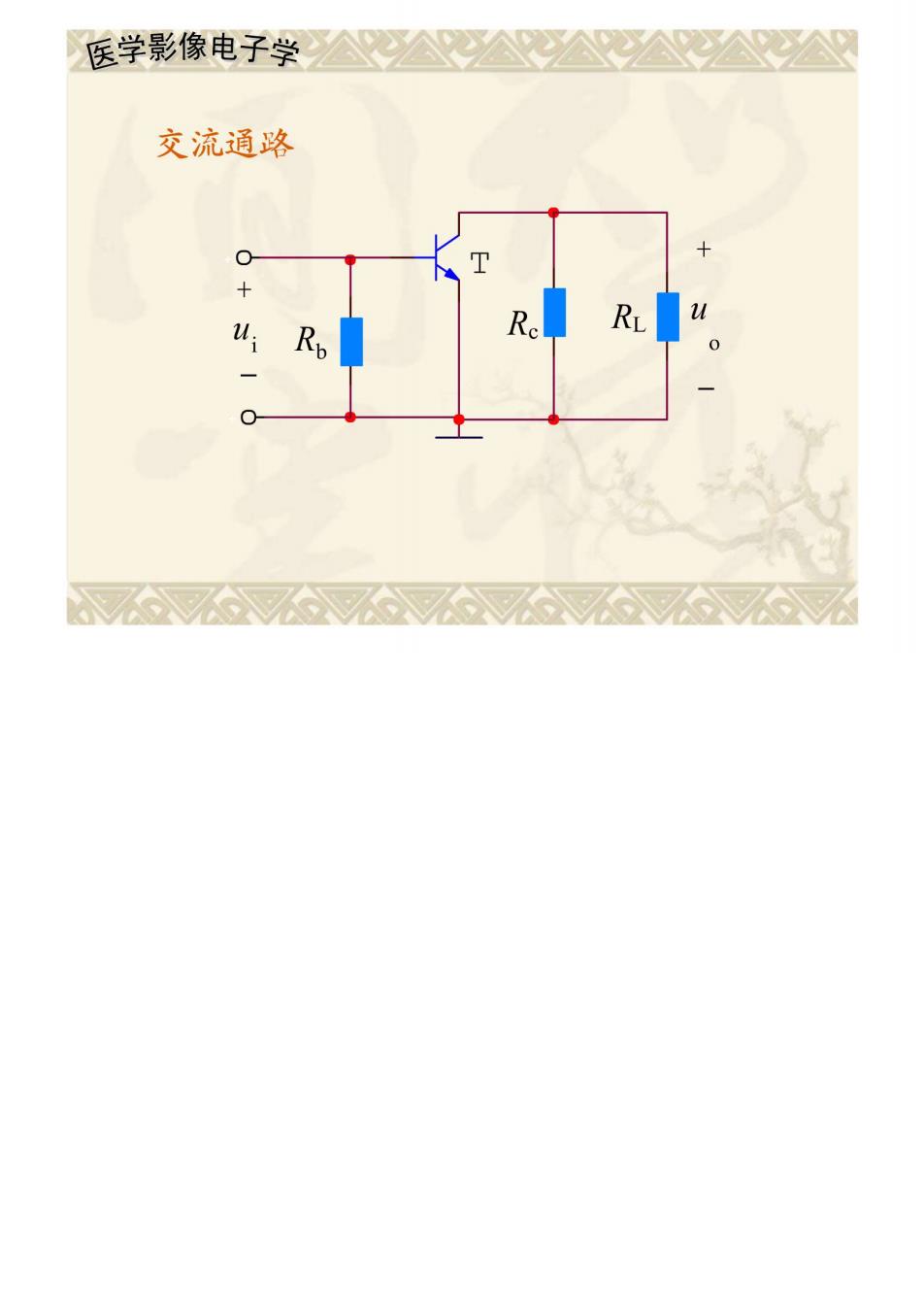

医学影像电子学△△△ 交流通路 T R R RL

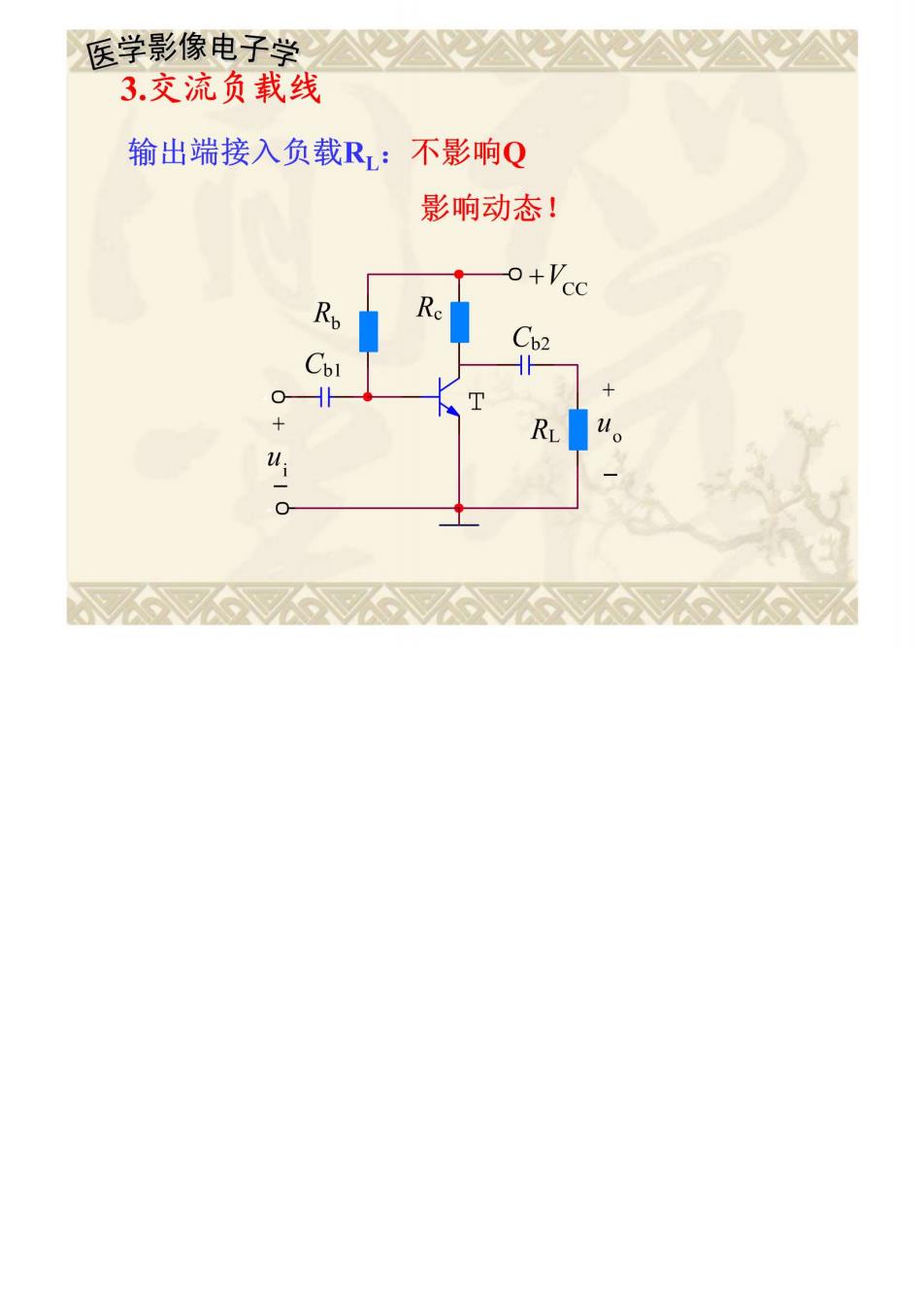

医学影像电子学公△△△公 3.交流负载线 输出端接入负载R:不影响Q 影响动态！ o+Vcc
