医学影像电子学公公公 各元件作用： 作用：隔直通交隔离 输入输出与电路直流 耦合电容： 的联系，同时能使信 电解电容，有极性， 号顺利输入输出。 大小为10uF50uF R BB
医学影像电子学公☒ 三.静态工作点 1.静态工作点 U=0时电路的工作状态 由于电源的 o+Vcc 存在，电路 中存在一组 Rc 直流量。 o UCE u=0时ui UBE
医学影像电子学△△公公 由于I,UB)和(IC,UCE)分别对应于输入、输出特 性曲线上的一个点，所以称为静态工作点 放大电路建多确蚁套设直静王作摄管。 工作在线性区，以保证信号不失真。 /B UCE UBE UCE
医学影像电子学 2.静态工作点的估算 画出放大电路的 将交流电压源短路，将电容开路。 直流通路的画法： o+Vcc Cb2 路 开路 R Q

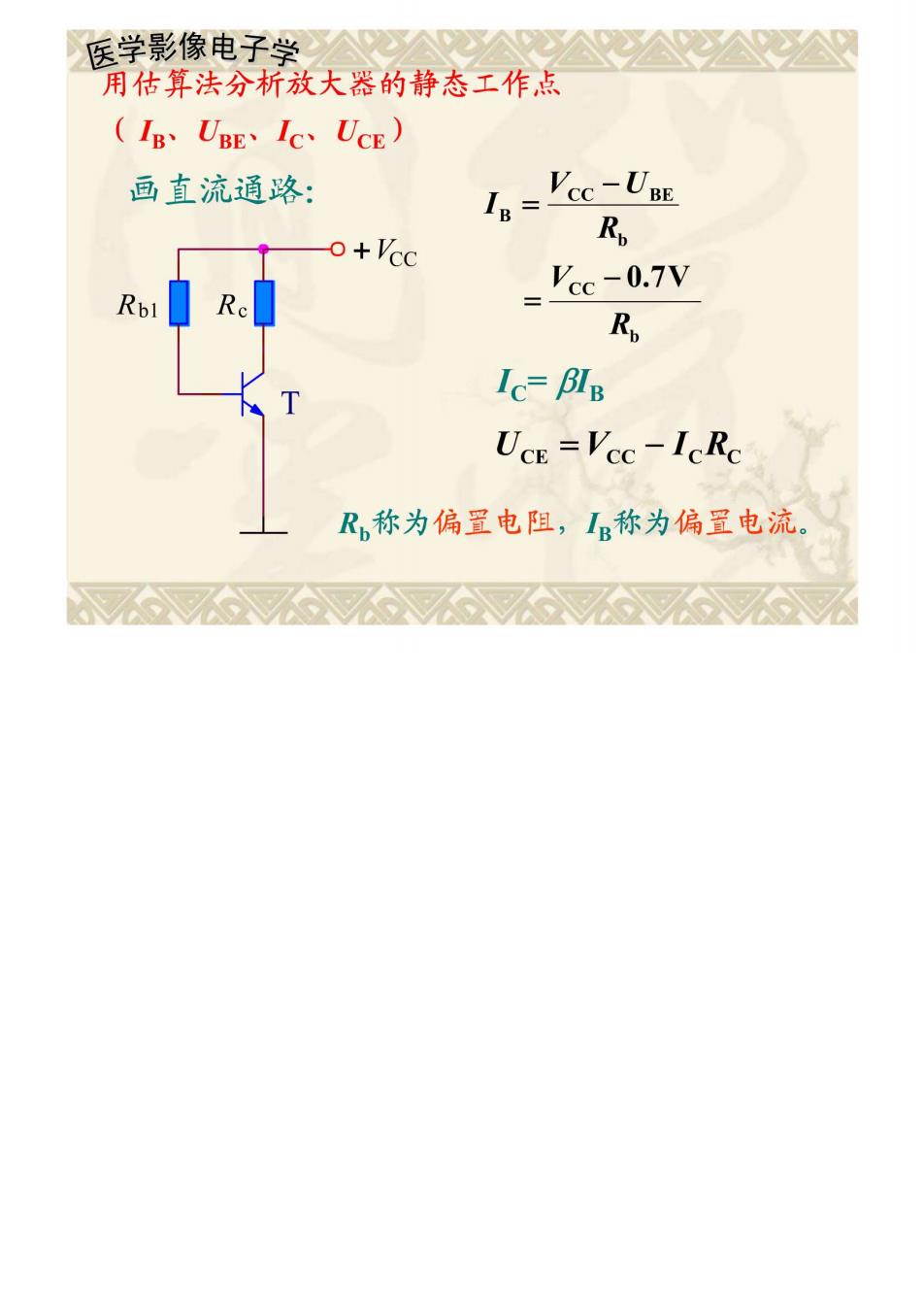

医学影像电子学△公△△ 用估算法分析放大器的静态工作点 (IB UBE、Ic、UcE) 画直流通路： In=Ycc-Umt o+Vcc R Vcc-0.7V R Ic=BI8 UCE =Vcc-IcRc R,称为偏置电阻，IB称为偏置电流
