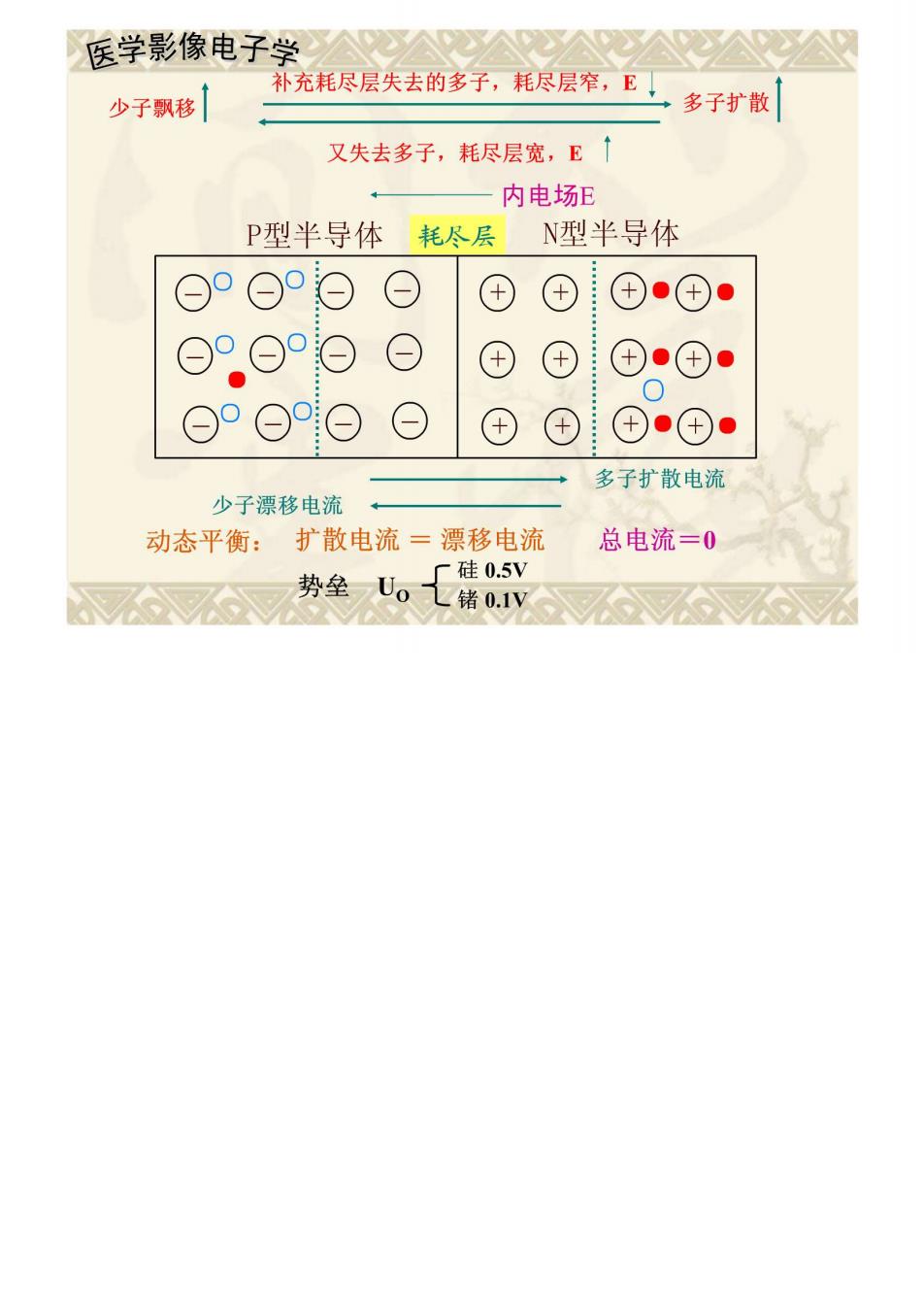

医学影像电子学△公 少子飘移 不充耗尽层失去的多子，耗尽层窄，B工多子扩散 又失去多子，耗尽层宽，E↑ 内电场E P型半导体耗尽层 N型半导体 o°⊙°O ⊙ ① ①①●①· O°OO ① ⊕①·④· O°OO ⊕ ①④· 多子扩散电流 少子漂移电流 动态平衡：扩散电流=漂移电流 总电流=0 势全[续V
医学影像电子学△公 2.PN结的单向导电性 (加正向电压（正偏）一电源正极接P区，负极接N区 外电场的方向与内电场方向相反。 外电场削弱内电场一耗尽层变窄一扩散运动>漂移运动 →多子扩散形成正向电流I P型半导体空间电荷区N型半导体 OoO°⊙O ④1④。⊕●④● O0a△alat ○① ⊙°⊙°⊙0⊙⊙⊙①①· 内电场E

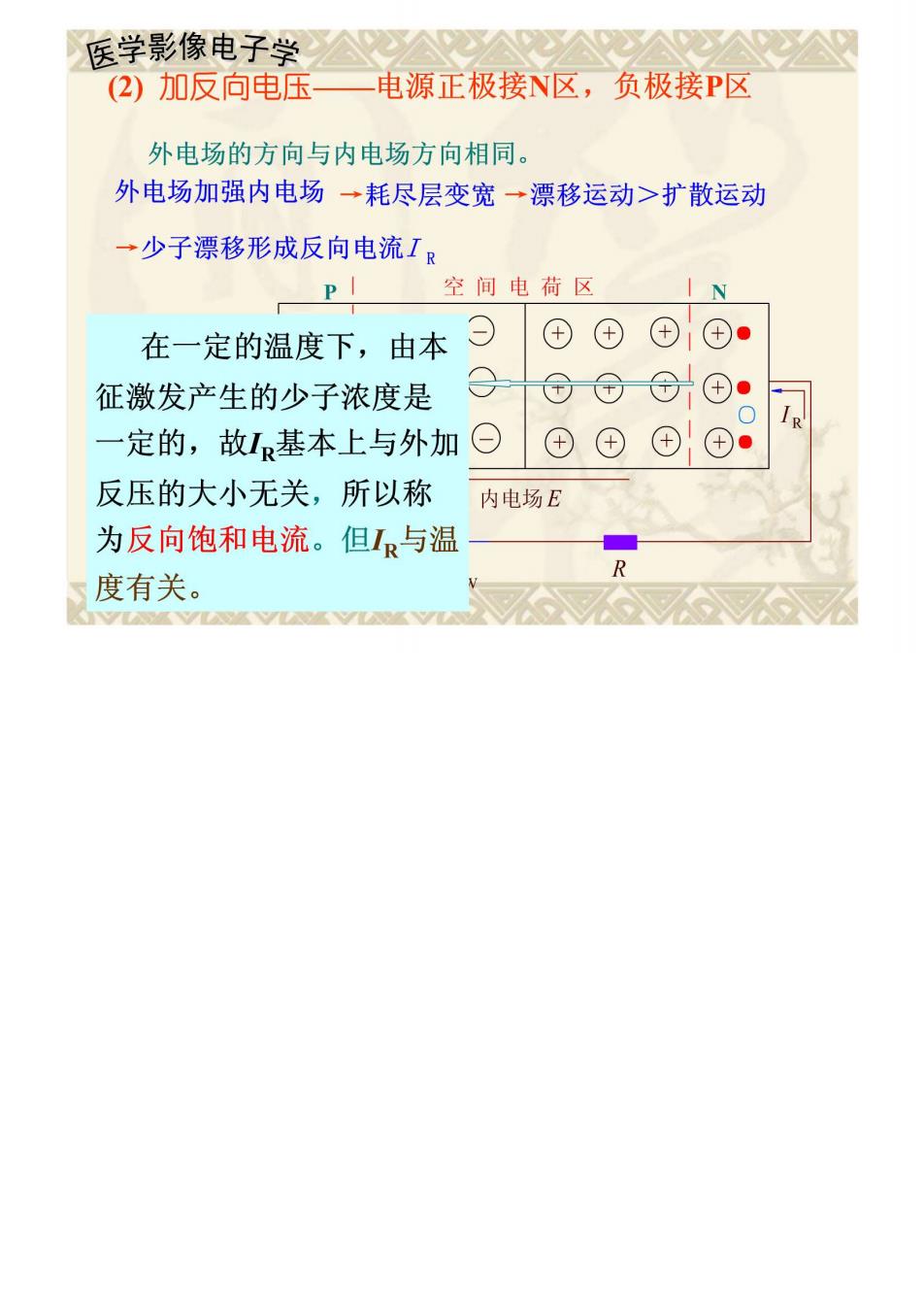

医学影像电子学公 (2)加反向电压一电源正极接N区，负极接P区 外电场的方向与内电场方向相同。 外电场加强内电场→耗尽层变宽→漂移运动>扩散运动 →少子漂移形成反向电流IR P 空间电荷区 在一定的温度下，由本 ①①①①· 征激发产生的少子浓度是 IR 一定的，故I基本上与外加⊙ ①①①①· 反压的大小无关，所以称 内电场E 为反向饱和电流。但I与温 R 度有关
医学影像电子学△△△△ PN结加正向电压时，具有较大的正向 扩散电流，呈现低电阻，P结导通； PN结加反向电压时，具有很小的反向 漂移电流，呈现高电阻，PN结截止。 由此可以得出结论：PN结具有单向导 电性
医学影像电子学公公公公公 图1.2.4二极管的几种外形 返回
