YB-2708A型电工技术实验装置介绍
YB-2708A型电工技术实验装置介绍
电工奥验台 Y日-27口日A m性 2@ 00

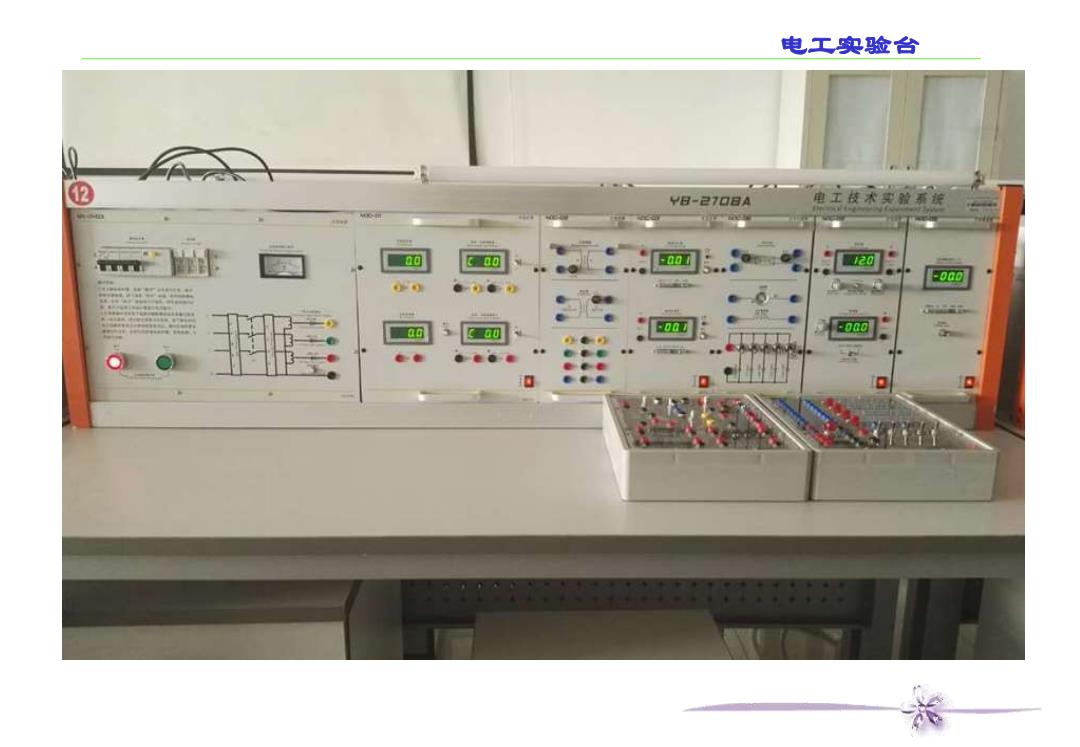

电工实验台
实险项目介绍 一，电工实验须目介绍 1.直流电路实验 线性有源二端网络的测量 受控源电路的研究 叠加原理的验证 基尔霍夫定律的验证
一 .电工实验项目介绍 实验项目介绍 1.直流电路实验 线性有源二端网络的测量 受控源电路的研究 叠加原理的验证 基尔霍夫定律的验证

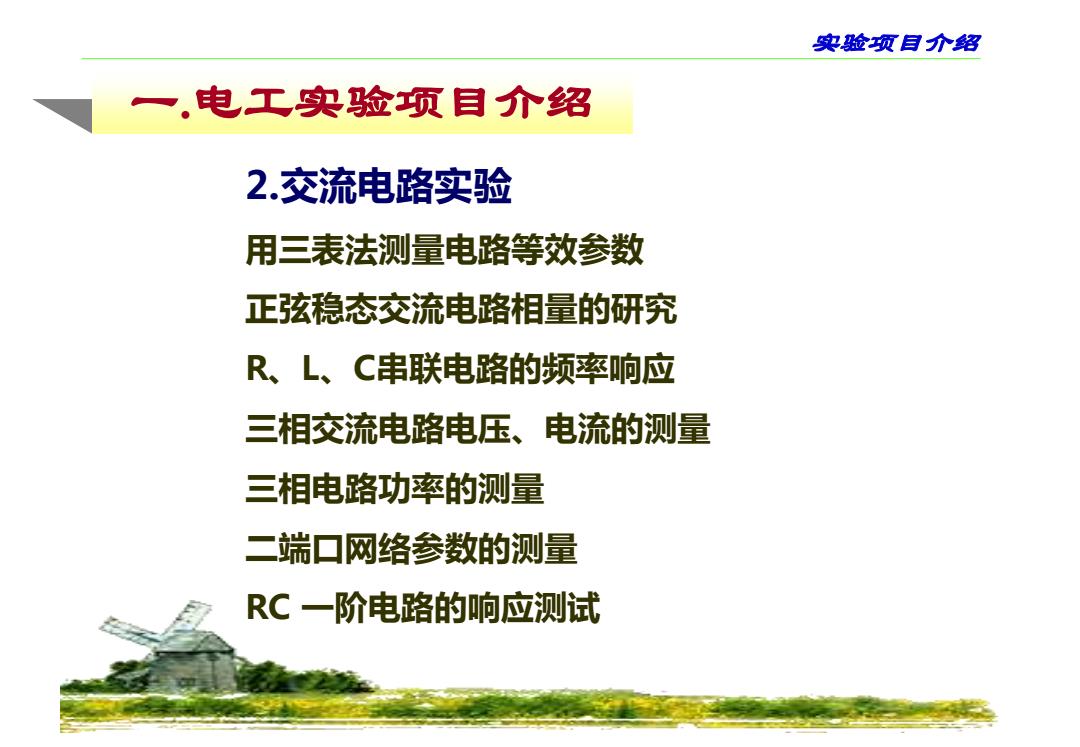

实验项目介绍 一，电工实验项目介绍 2.交流电路实验 用三表法测量电路等效参数 正弦稳态交流电路相量的研究 R、L、C串联电路的频率响应 三相交流电路电压、电流的测量 三相电路功率的测量 二端口网络参数的测量 RC一阶电路的响应测试
一 .电工实验项目介绍 实验项目介绍 2.交流电路实验 用三表法测量电路等效参数 正弦稳态交流电路相量的研究 R、L、C串联电路的频率响应 三相交流电路电压、电流的测量 三相电路功率的测量 二端口网络参数的测量 RC 一阶电路的响应测试

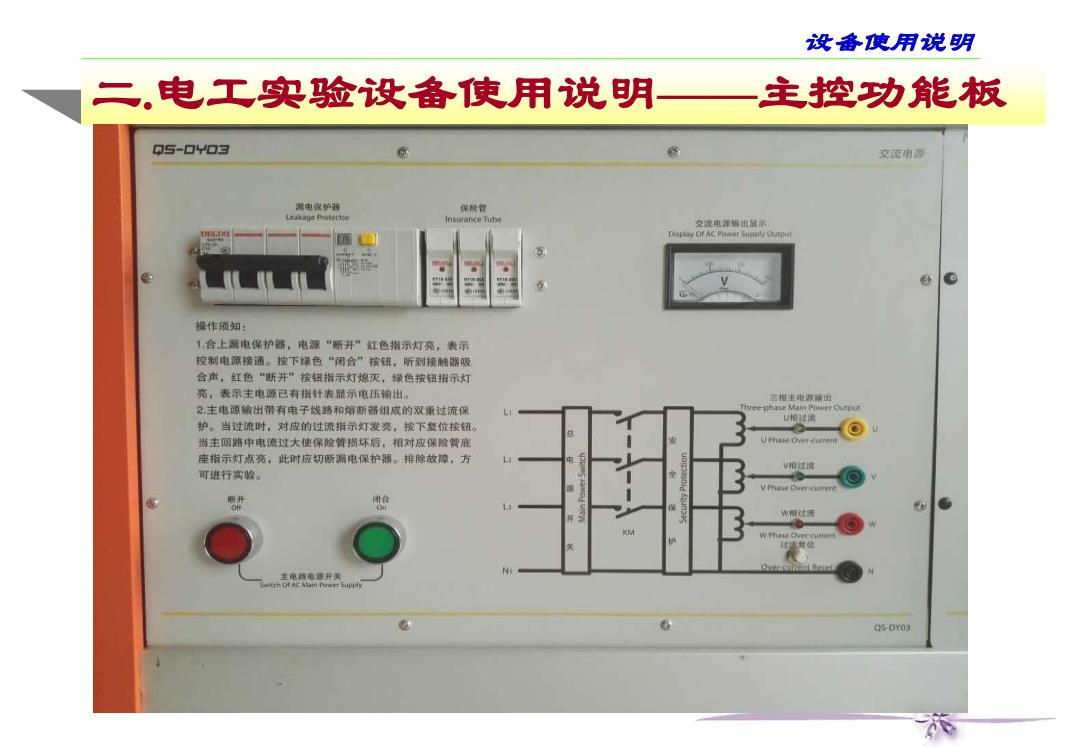

设备使用说明 二.电工实验设备使用说明 一主控功能板 g5-003 交流电雨 层电保护器 保 操作须知 1,合上漏电保护器，电源“断开”红色指示灯亮，表示 接制电源接通。按下操色“闭合”按钮，听到接触器吸 合声，红色“斯开”按钮指示灯炮灭，绿色按钮指示灯 亮，表示主电源已有指针表显示电压输出。 2主电聪输出带有电子线路和熔断器组成的双重过流保 护。当过流时，对应的过流指示灯发亮，按下是位按钮 当主回路中电流过大使保险管损坏后，相对应保龄管底 avee-cutten 座指示灯点亮，此时应切断漏电保护器。排除放豫，方 可进行实验。 OS-DY03
二.电工实验设备使用说明——主控功能板 设备使用说明
