1.AM的基本结构 (1)定子电枢、转子鼠笼或电枢、均匀小气隙 电枢有铁心与嵌在槽内的三相对称交流绕组，输 入三相对称电流产生旋转磁场： 1)鼠笼转子：转子导条两端短路形成鼠笼结构 绕组产生与定子磁场极数相同的旋转磁场 2)绕线转子：三相对称绕组，可以通过滑环与 外电路连接 3)无刷双馈异步电机 转子分组嵌套鼠笼，定子两套不同极对数的三相 对称绕组（控制绕组和功率绕组） August 27,2011 6
August 27, 2011 6 1. AM的基本结构 （1）定子电枢、转子鼠笼或电枢、均匀小气隙 电枢有铁心与嵌在槽内的三相对称交流绕组，输 入三相对称电流产生旋转磁场； 1) 鼠笼转子：转子导条两端短路形成鼠笼结构 绕组产生与定子磁场极数相同的旋转磁场 2) 绕线转子：三相对称绕组，可以通过滑环与 外电路连接 3) 无刷双馈异步电机 – 转子分组嵌套鼠笼，定子两套不同极对数的三相 对称绕组（控制绕组和功率绕组）

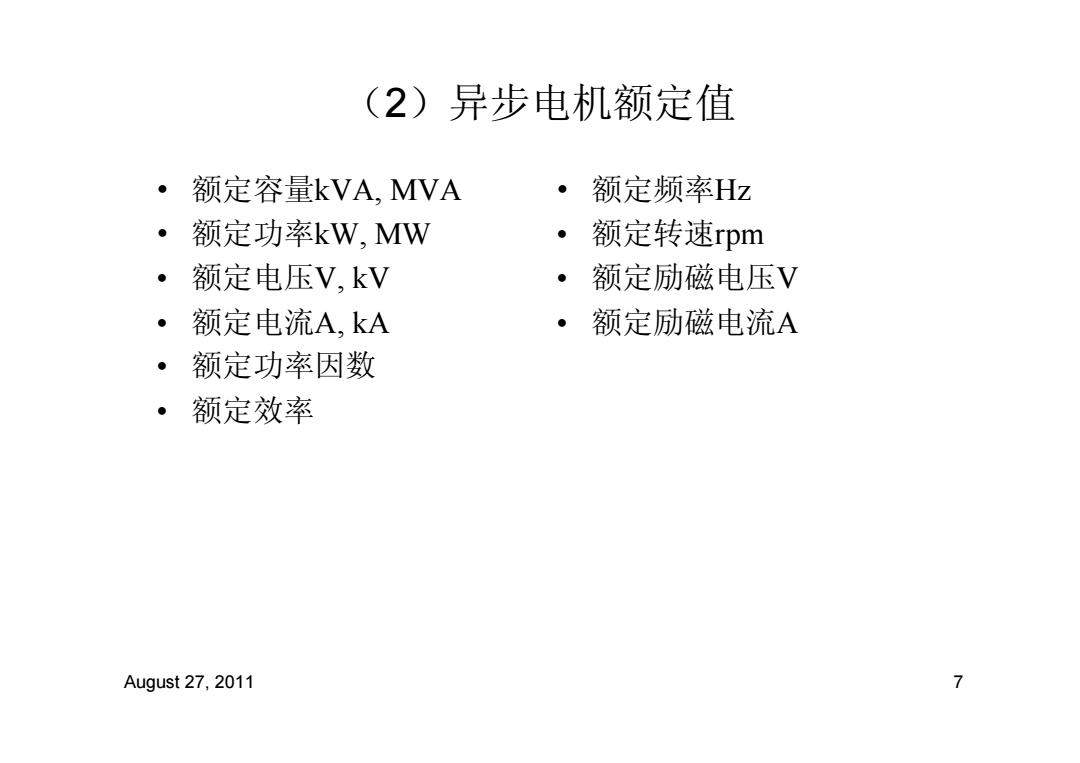

(2)异步电机额定值 。 额定容量kVA,MVA 额定频率Hz 额定功率kW,MW 额定转速rpm ” 额定电压V,kV 。 额定励磁电压V ·额定电流A,kA 额定励磁电流A 额定功率因数 ·额定效率 August 27,2011 7
August 27, 2011 7 （2）异步电机额定值 • 额定容量kVA, MVA • 额定功率kW, MW • 额定电压V, kV • 额定电流A, kA • 额定功率因数 • 额定效率 • 额定频率Hz • 额定转速rpm • 额定励磁电压V • 额定励磁电流A
2.AM的基本原理 异步电机的突出特点 一个独立的励磁磁场和一个感应磁场 一定子独立磁场和转子感应磁场，极对数相同。 两个空间相对静止的磁场 电枢三相对称绕组流过三相对称电流，产生相对 于电枢旋转的气隙磁场，其相对旋转电角速度ω1 等于电流角频率2。 当转子以电角速度ω，旋转时，异步电机产生恒定 转矩的条件是极对数相同的定子和转子磁场在气 隙中保持相对静止！ August 27,2011 8
August 27, 2011 8 2. AM的基本原理 异步电机的突出特点 一个独立的励磁磁场和一个感应磁场 – 定子独立磁场和转子感应磁场，极对数相同。 两个空间相对静止的磁场 – 电枢三相对称绕组流过三相对称电流，产生相对 于电枢旋转的气隙磁场，其相对旋转电角速度ω1 等于电流角频率2πf1。 – 当转子以电角速度ωp旋转时，异步电机产生恒定 转矩的条件是极对数相同的定子和转子磁场在气 隙中保持相对静止！
异步电机的磁路与磁通 。 异步电机的气隙小且均匀，但 定转子有齿槽，绕组非正弦： ·磁路分为主磁路和漏磁路： 主磁路包括气隙1、定子齿1、 Q恩®恩 的 @ 定子磁轭、定子齿2、气隙2、 转子齿1、转子磁轭、转子齿 2,最后又回到气隙1： 漏磁路比较复杂：槽部漏磁、 端部漏磁、齿顶漏磁、气隙谐 波磁场或差漏磁； 主磁路 齿顶漏磁 磁通：主磁通，漏磁通（槽漏 磁通、端部漏磁通、齿项漏磁 通和谐波漏磁通)。 端部漏磁 August 27,2011 9
August 27, 2011 9 异步电机的磁路与磁通 • 异步电机的气隙小且均匀，但 定转子有齿槽，绕组非正弦； • 磁路分为主磁路和漏磁路； • 主磁路包括气隙1、定子齿1、 定子磁轭、定子齿2、气隙2、 转子齿1、转子磁轭、转子齿 2，最后又回到气隙1； • 漏磁路比较复杂：槽部漏磁、 端部漏磁、齿顶漏磁、气隙谐 波磁场或差漏磁； • 磁通：主磁通，漏磁通（槽漏 磁通、端部漏磁通、齿顶漏磁 通和谐波漏磁通）。 Φsσ Φrσ Φδ Φδ Φδ Φδ 齿顶漏磁 槽漏磁 端部漏磁 主磁路
