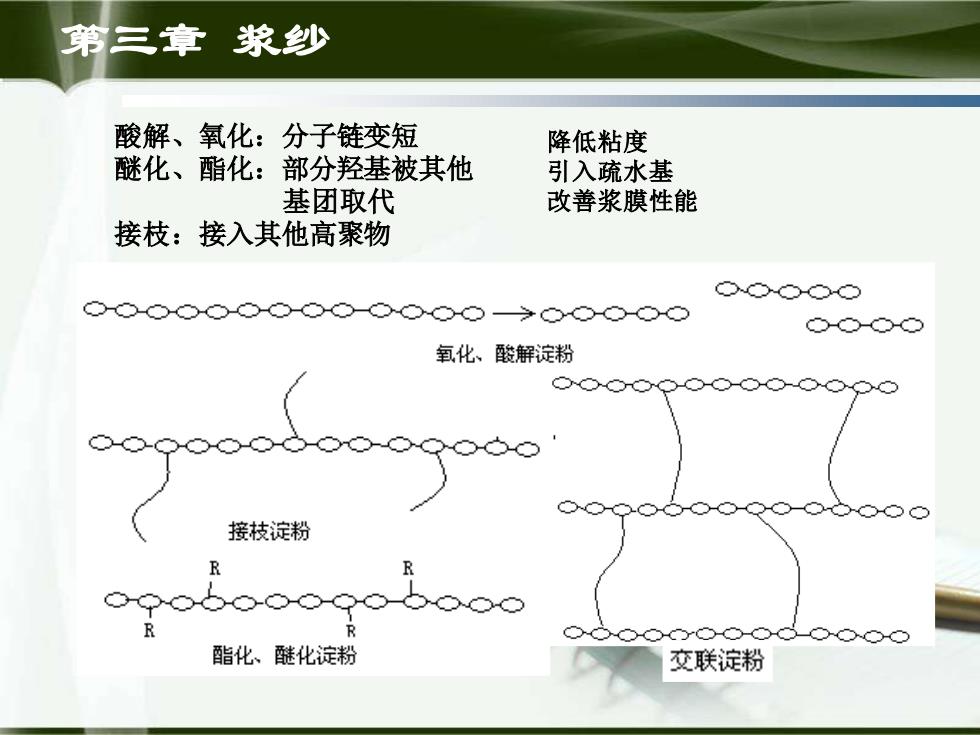

第三章浆纱 酸解、氧化：分子链变短 降低粘度 醚化、酯化：部分羟基被其他 引入疏水基 基团取代 改善浆膜性能 接枝：接入其他高聚物 ●○⊙-⊙⊙ O-⊙-⊙- 氧化、骏解淀粉 接枝淀粉 酯化、酷化淀粉 交联淀粉
第三章 浆纱 酸解、氧化：分子链变短 醚化、酯化：部分羟基被其他 基团取代 接枝：接入其他高聚物 降低粘度 引入疏水基 改善浆膜性能

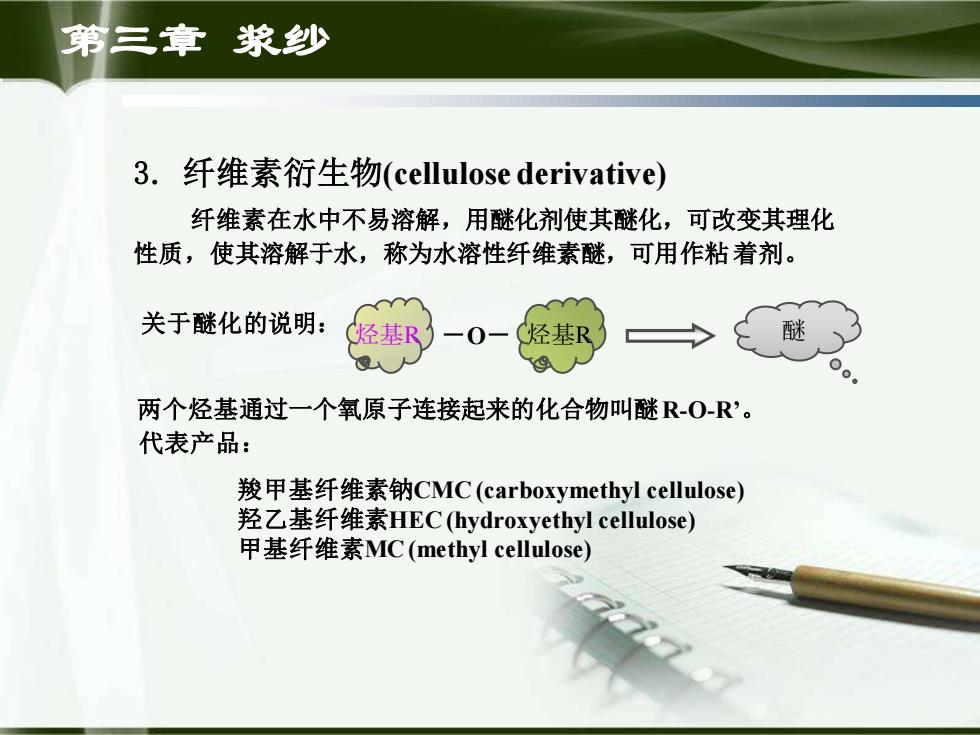

第三章浆纱 3.纤维素衍生物(cellulose derivative) 纤维素在水中不易溶解，用醚化剂使其醚化，可改变其理化 性质，使其溶解于水，称为水溶性纤维素醚，可用作粘着剂。 关于醚化的说明： 烃基R 经基 醚 两个烃基通过一个氧原子连接起来的化合物叫醚R-O-R'。 代表产品： 羧甲基纤维素钠CMC(carboxymethyl cellulose)) 羟乙基纤维素HEC(hydroxyethyl cellulose) 甲基纤维素MC(methyl cellulose))
第三章 浆纱 3. 纤维素衍生物(cellulose derivative) 纤维素在水中不易溶解，用醚化剂使其醚化，可改变其理化 性质，使其溶解于水，称为水溶性纤维素醚，可用作粘 着剂。 关于醚化的说明： 烃基R －O－ 烃基R 醚 两个烃基通过一个氧原子连接起来的化合物叫醚R-O-R’。 代表产品： 羧甲基纤维素钠CMC (carboxymethyl cellulose) 羟乙基纤维素HEC (hydroxyethyl cellulose) 甲基纤维素MC (methyl cellulose)

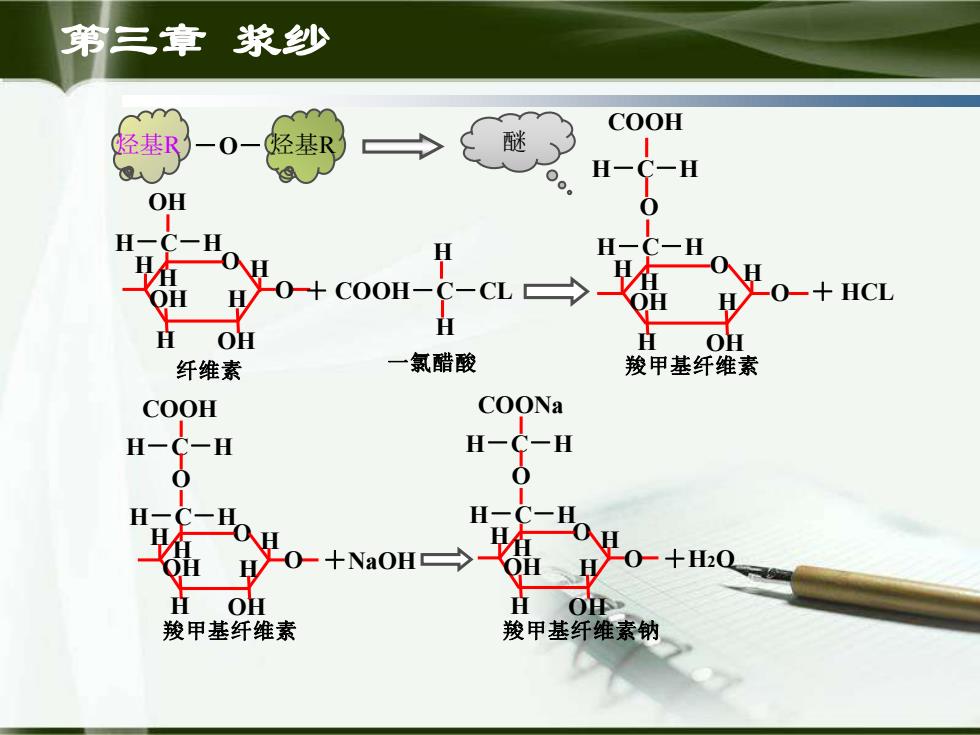

第三章 浆纱 COOH Q经基R O一烃基R 醚 OH H-C-H -H OH 0是0-+HCL OH 纤维素 一氯醋酸 羧甲基纤维素 COOH COONa H一( C一H H-C-H 0-+NaOH→ OH 0+H20 H OH 羧甲基纤维素 羧甲基纤维素钠
第三章 浆纱 烃基R －O－ 烃基R 醚 H O H H H H OH OH H－C－H O OH 纤维素 ＋ COOH－C－CL H H 一氯醋酸 O H O H H H H OH OH H－C－H O 羧甲基纤维素 ＋ HCL H－C－H COOH O H O H H H H OH OH H－C－H O 羧甲基纤维素 H－C－H COOH ＋NaOH O H O H H H H OH OH H－C－H O 羧甲基纤维素钠 H－C－H COONa ＋H2O

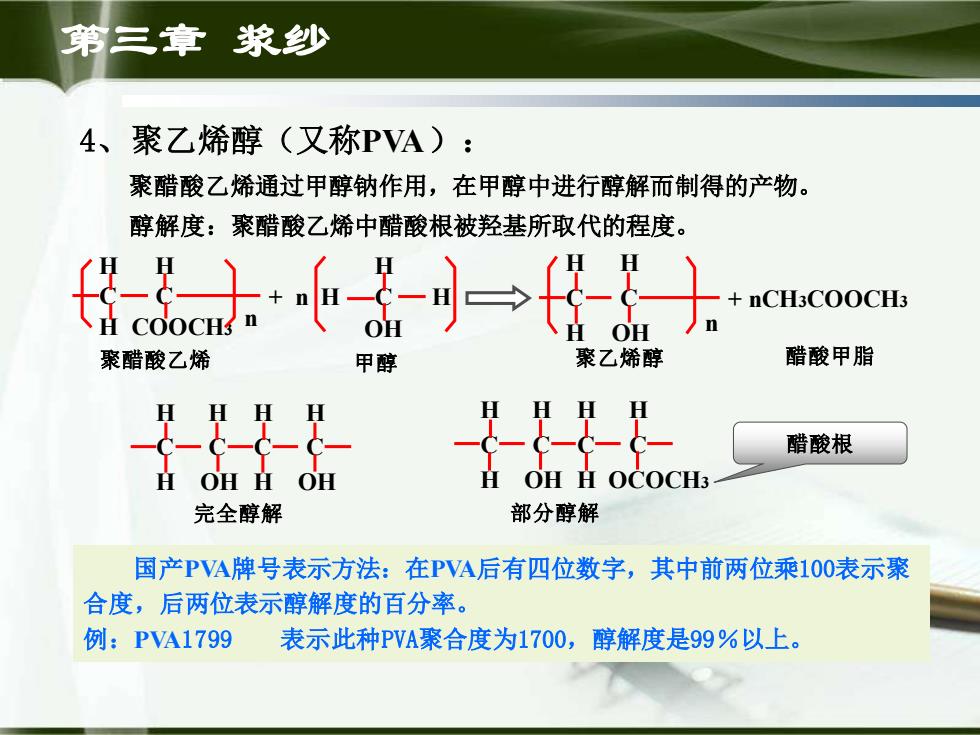

第 三章浆纱 4、聚乙烯醇（又称PVA): 聚醋酸乙烯通过甲醇钠作用，在甲醇中进行醇解而制得的产物。 醇解度：聚醋酸乙烯中醋酸根被羟基所取代的程度。 器可-t力 nCH3COOCH3 聚醋酸乙烯 甲醇 聚乙烯醇 醋酸甲脂 - 醋酸根 H OH H OCOCH3 完全醇解 部分醇解 国产PVA牌号表示方法：在PVA后有四位数字，其中前两位乘100表示聚 合度，后两位表示醇解度的百分率。 例：PVA1799 表示此种PVA聚合度为1700，醇解度是99%以上
第三章 浆纱 4、聚乙烯醇（又称PVA ）： 聚醋酸乙烯通过甲醇钠作用，在甲醇中进行醇解而制得的产物。 醇解度：聚醋酸乙烯中醋酸根被羟基所取代的程度。 C C H H H COOCH3 n 聚醋酸乙烯 C H OH + n H H 甲醇 C C H H H OH n 聚乙烯醇 + nCH3COOCH3 醋酸甲脂 C C H H H OH 完全醇解 C C H H H OH C C H H H OH 部分醇解 C C H H H OCOCH3 醋酸根 国产PVA牌号表示方法：在PVA后有四位数字，其中前两位乘100表示聚 合度，后两位表示醇解度的百分率。 例：PVA1799 表示此种PVA聚合度为1700，醇解度是99％以上
第三章浆纱 PVA的主要上浆性能： >水溶性：完全醇解的PVA,水溶性较差。 部分醇解的PVA水溶性良好。 >粘度：PVA浆液粘度和浓度关系在定温条件下接近成正比；在定浓条件下， 粘度和温度关系接近于反比。 当醇解度为87%时，PVA溶解的粘度最小。 PVA聚合度越高，粘度越大。 >粘附性：完全醇解PVA对亲水性纤维粘附性良好。部分醇解PVA对亲水性纤维 的粘附性则差。 >成膜性：成膜性良好，形成的浆膜“坚而韧”。浆膜弹性好，断裂强度高， 断裂伸长大，耐磨性好。其拉伸强度、断裂强度及耐屈曲强度均较 原淀粉、变性淀粉、CMC等浆料好。 >混溶性：聚乙烯醇浆料具有良好的混溶性，在与其它浆料（如合成浆料等 混用时，能良好均匀地混合，混合液比较稳定
第三章 浆纱 ➢水溶性：完全醇解的PVA，水溶性较差。 部分醇解的PVA水溶性良好。 ➢粘度：PVA浆液粘度和浓度关系在定温条件下接近成正比；在定浓条件下， 粘度和温度关系接近于反比。 当醇解度为87%时，PVA溶解的粘度最小。 PVA聚合度越高，粘度越大。 ➢粘附性：完全醇解PVA对亲水性纤维粘附性良好。部分醇解PVA对亲水性纤维 的粘附性则差。 ➢成膜性：成膜性良好，形成的浆膜“坚而韧”。浆膜弹性好，断裂强度高， 断裂伸长大，耐磨性好。其拉伸强度、断裂强度及耐屈曲强度均较 原淀粉、变性淀粉、CMC等浆料好。 ➢混溶性：聚乙烯醇浆料具有良好的混溶性，在与其它浆料（如合成浆料等） 混用时，能良好均匀地混合，混合液比较稳定。 PVA的主要上浆性能：
