传感器原理及应用湿敏传感器的分类水分子亲和力型利用水分子易于吸附并由表面渗透到固体内的这一特点而制成的湿敏传感器称为水分子亲和力型非水分子亲和力型非水分子亲和力型的湿敏传感器与水分子亲和力毫无关系11

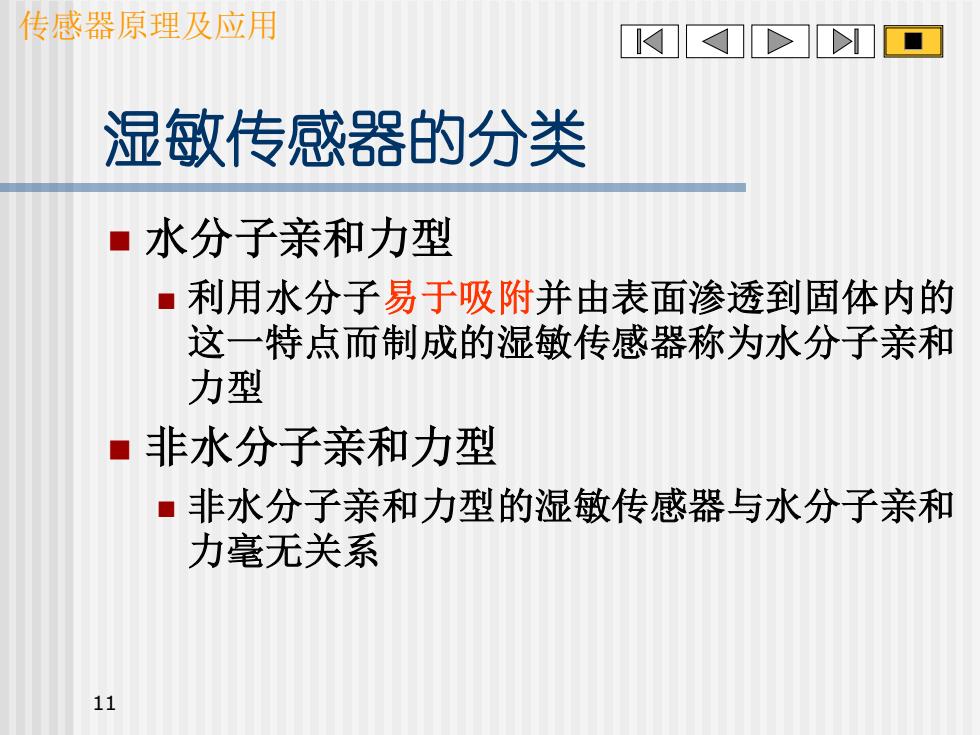

传感器原理及应用 11 湿敏传感器的分类 ◼ 水分子亲和力型 ◼ 利用水分子易于吸附并由表面渗透到固体内的 这一特点而制成的湿敏传感器称为水分子亲和 力型 ◼ 非水分子亲和力型 ◼ 非水分子亲和力型的湿敏传感器与水分子亲和 力毫无关系
传感器原理及应用湿敏传感器的应用汽车挡风玻璃自动除湿控制防止驾驶室的挡风玻璃结露或结霜，保证驾驶员视线清晰，避免事故发生。该电路也可用于其它需要除湿的场所JRX30-F1R3R11R53KK51K100KRPAVT290130.47VTi9013HE>RsR6R2R4+12110K20K2K12

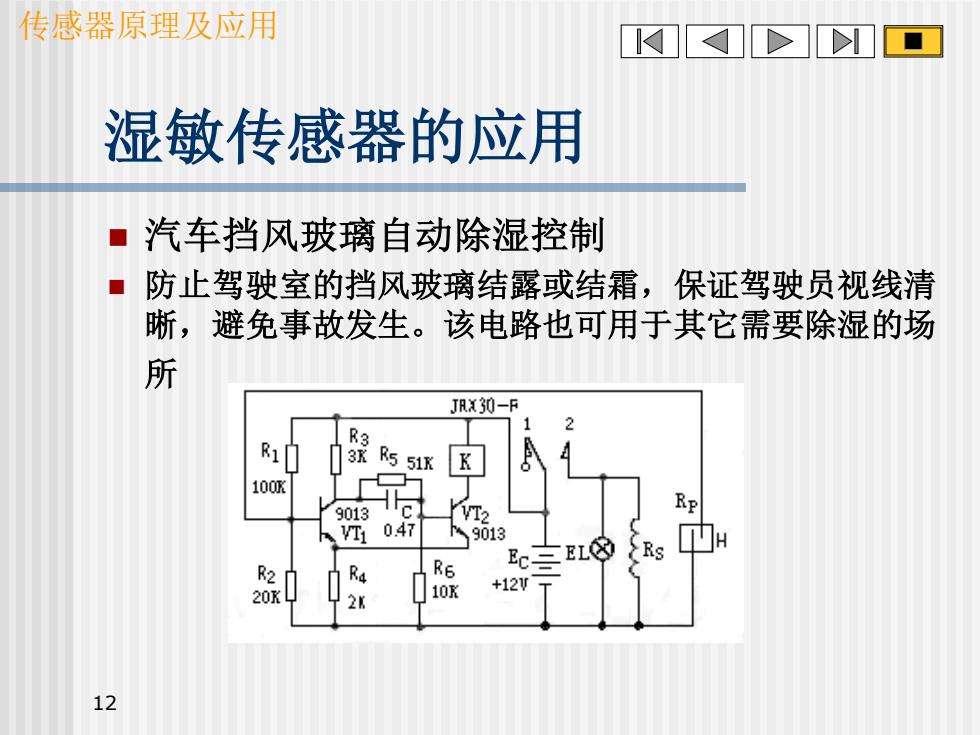

传感器原理及应用 12 湿敏传感器的应用 ◼ 汽车挡风玻璃自动除湿控制 ◼ 防止驾驶室的挡风玻璃结露或结霜，保证驾驶员视线清 晰，避免事故发生。该电路也可用于其它需要除湿的场 所
传感器原理及应用粮油肉水分检查仪水分含量高则R.阻值小，L47UF振荡频率就高；反之，R2J100XSANE-振荡频率就低。C2当R大到2M左右时，10uFNE555美R水分小，接通电源后喇iKaS3Rx叭会发出“哒哒”声响，=9VC指示灯LED发出闪烁的C40.01uF红光；反复进行比较R0.1u的振荡频率，从而判断水分相对含量。13

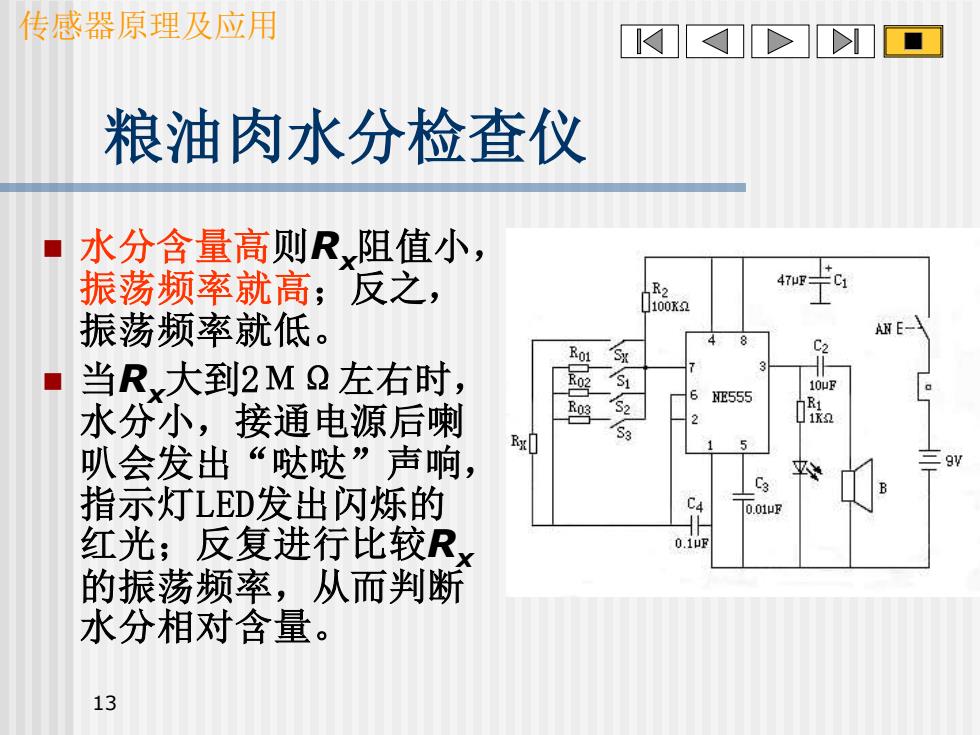

传感器原理及应用 13 粮油肉水分检查仪 ◼ 水分含量高则Rx阻值小， 振荡频率就高；反之， 振荡频率就低。 ◼ 当Rx大到2ΜΩ左右时， 水分小，接通电源后喇 叭会发出“哒哒”声响， 指示灯LED发出闪烁的 红光；反复进行比较Rx 的振荡频率，从而判断 水分相对含量
