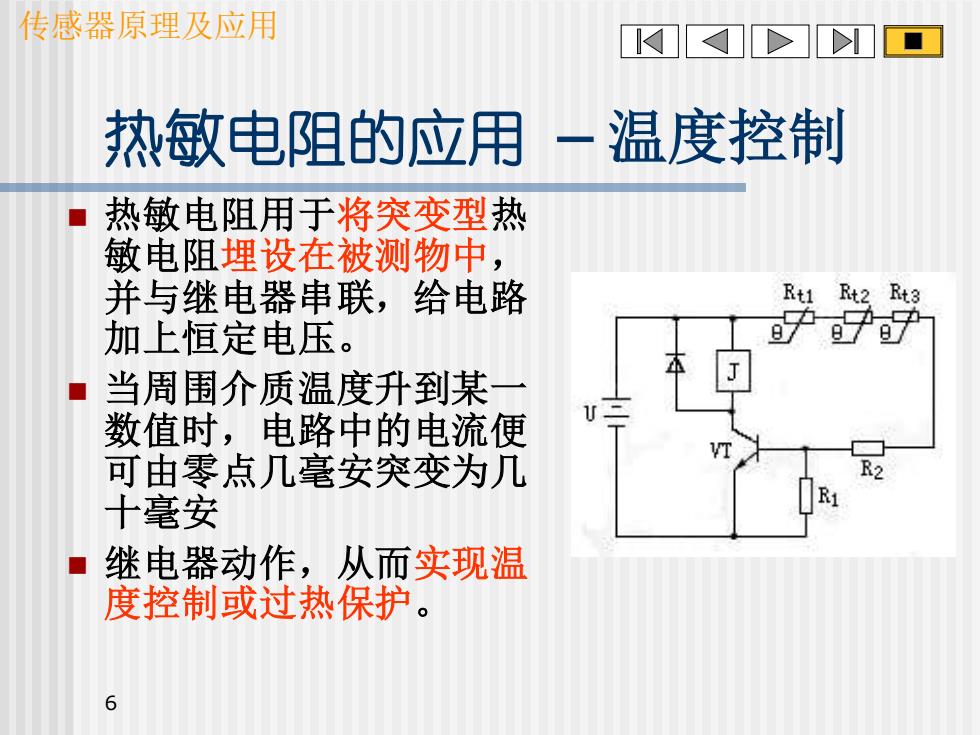

传感器原理及应用V热敏电阻的应用一温度控制热敏电阻用于将突变型热敏电阻埋设在被测物中Rt1Rt2Rt3并与继电器串联，给电路中加上恒定电压。本J当周围介质温度升到某一u数值时，电路中的电流便VT可由零点几毫安突变为几R2R十毫安继电器动作，从而实现温度控制或过热保护6
传感器原理及应用 6 热敏电阻的应用 －温度控制 ◼ 热敏电阻用于将突变型热 敏电阻埋设在被测物中， 并与继电器串联，给电路 加上恒定电压。 ◼ 当周围介质温度升到某一 数值时，电路中的电流便 可由零点几毫安突变为几 十毫安 ◼ 继电器动作，从而实现温 度控制或过热保护

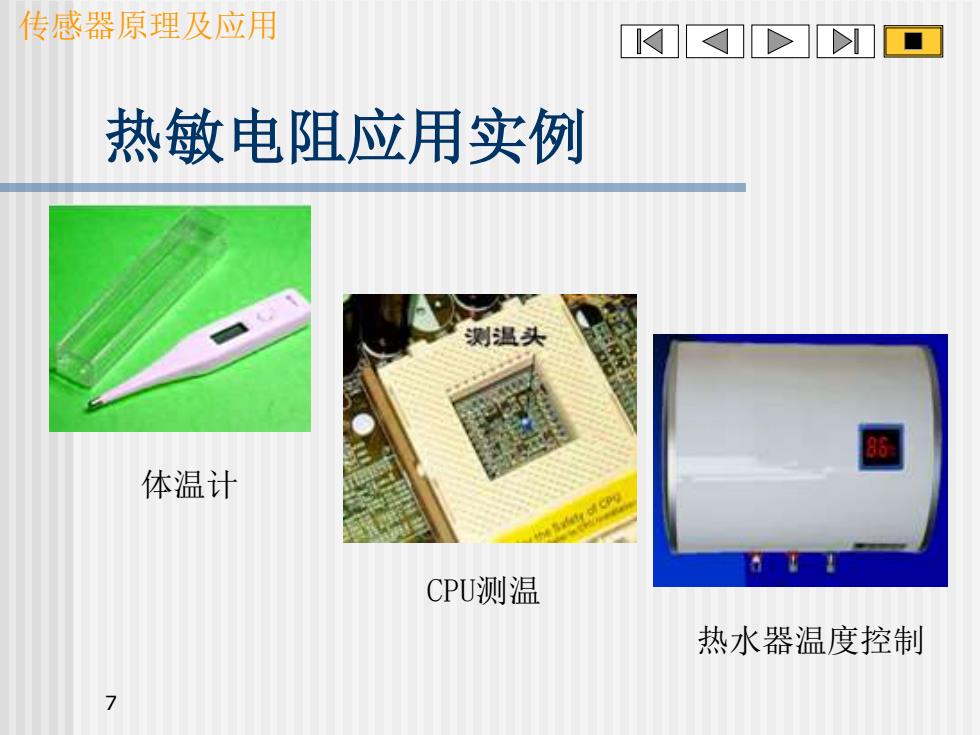

传感器原理及应用热敏电阻应用实例测温头体温计CPU测温热水器温度控制7
传感器原理及应用 7 热敏电阻应用实例 体温计 CPU测温 热水器温度控制

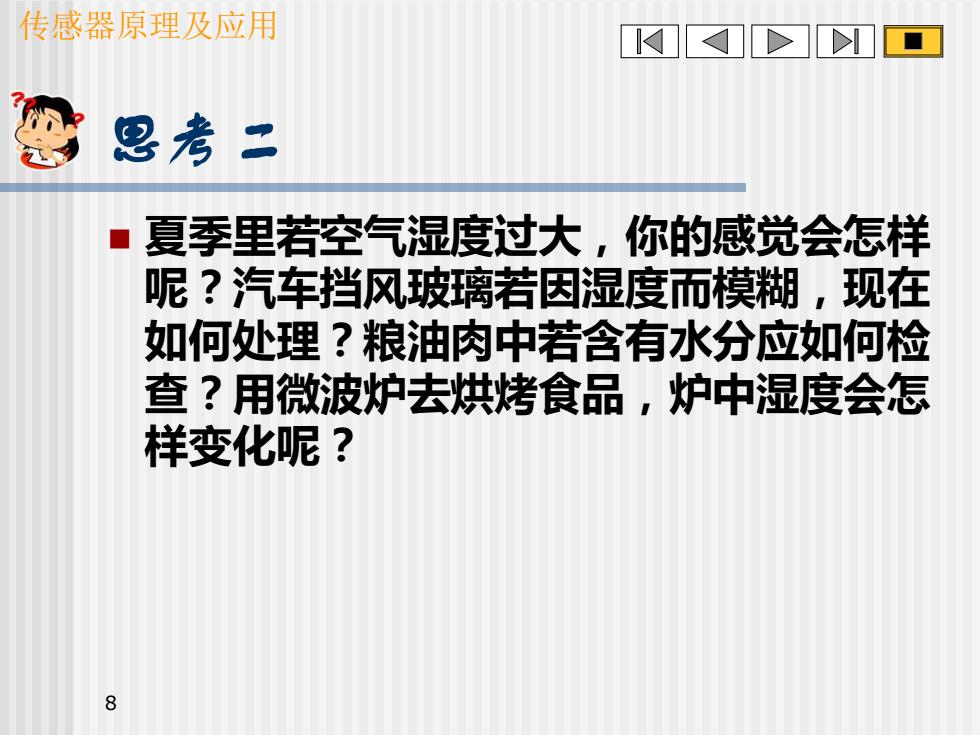

传感器原理及应用思考二夏季里若空气湿度过大，你的感觉会怎样呢？汽车挡风玻璃若因湿度而模糊，现在如何处理？粮油肉中若含有水分应如何检查？用微波炉去烘烤食品！炉中湿度会怎样变化呢？8
传感器原理及应用 8 ◼ 夏季里若空气湿度过大，你的感觉会怎样 呢？汽车挡风玻璃若因湿度而模糊，现在 如何处理？粮油肉中若含有水分应如何检 查？用微波炉去烘烤食品，炉中湿度会怎 样变化呢？ 思考二

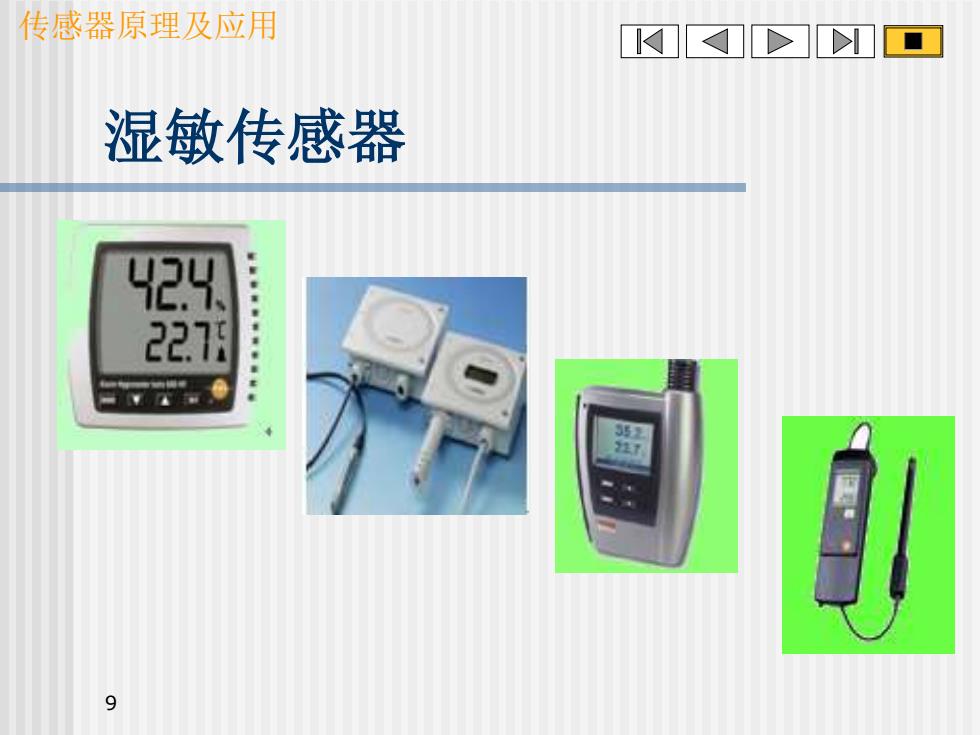

传感器原理及应用湿敏传感器42.4.22.781
传感器原理及应用 9 湿敏传感器

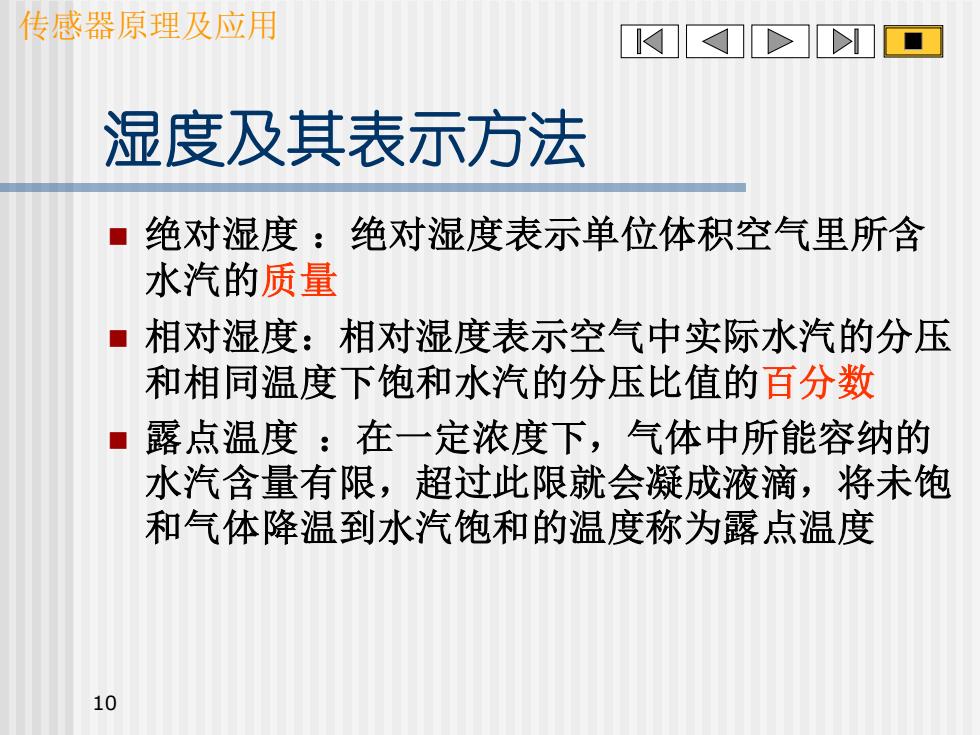

传感器原理及应用湿度及其表示方法绝对湿度：绝对湿度表示单位体积空气里所含水汽的质量相对湿度：相对湿度表示空气中实际水汽的分压和相同温度下饱和水汽的分压比值的百分数露点温度：在一定浓度下，气体中所能容纳的水汽含量有限，超过此限就会凝成液滴，将未饱和气体降温到水汽饱和的温度称为露点温度10
传感器原理及应用 10 湿度及其表示方法 ◼ 绝对湿度 ：绝对湿度表示单位体积空气里所含 水汽的质量 ◼ 相对湿度：相对湿度表示空气中实际水汽的分压 和相同温度下饱和水汽的分压比值的百分数 ◼ 露点温度 ：在一定浓度下，气体中所能容纳的 水汽含量有限，超过此限就会凝成液滴，将未饱 和气体降温到水汽饱和的温度称为露点温度
