1.功率放大电路的特点及主要研究对象 ()功率放大电路的主要特点 功率放大电路是一种以输出较大功率为目 的的放大电路。因此，要求同时输出较大的电 压和电流。管子工作在接近极限状态。 一 般直接驱动负载，带载能力要强。 (2)要解决的问题 >提高效率 >减小失真 》管子的保护 HOME BACK NEXT
1. 功率放大电路的特点及主要研究对象 (1) 功率放大电路的主要特点 功率放大电路是一种以输出较大功率为目 的的放大电路。因此，要求同时输出较大的电 压和电流。管子工作在接近极限状态。 (2) 要解决的问题 提高效率 减小失真 管子的保护 一般直接驱动负载，带载能力要强

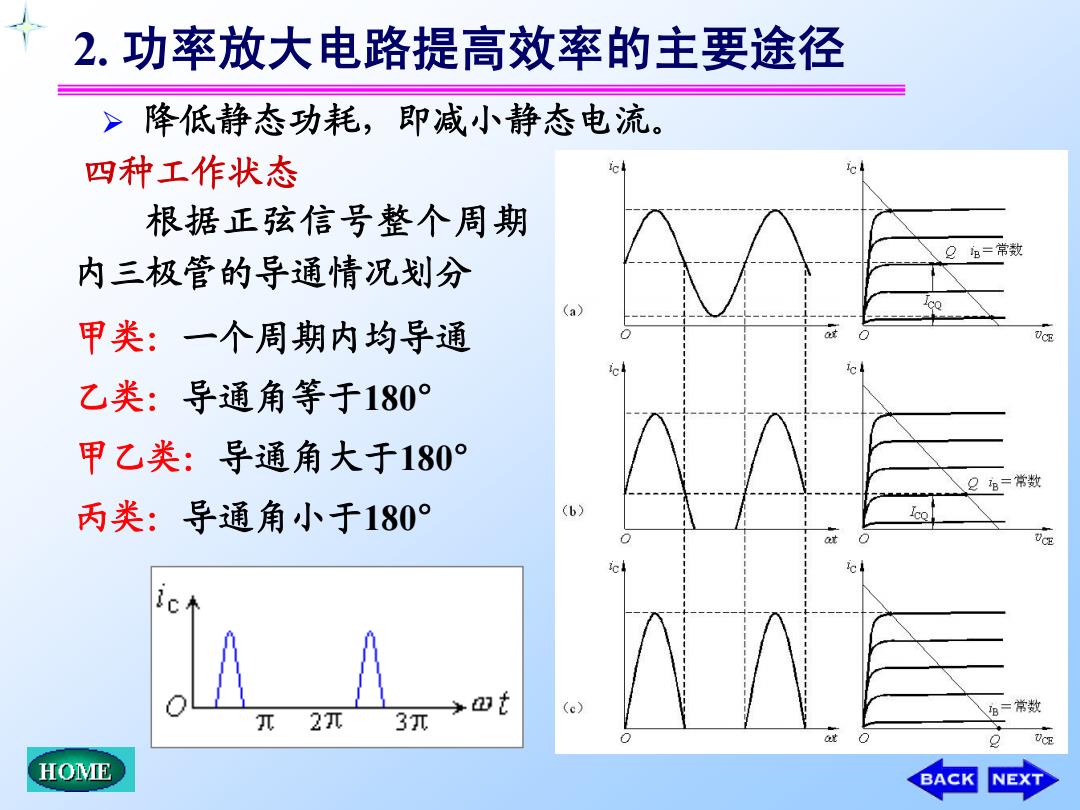

2.功率放大电路提高效率的主要途径 >降低静态功耗，即减小静态电流。 四种工作状态 根据正弦信号整个周期 Q妇=常数 内三极管的导通情况划分 甲类：一个周期内均导通 VCE 乙类：导通角等于180° 甲乙类：导通角大于180 2=常数 丙类：导通角小于180° (b) (c) 3π 四t B=常数 π2π at VCE HOME BACK NEXT
2. 功率放大电路提高效率的主要途径 降低静态功耗，即减小静态电流。 四种工作状态 根据正弦信号整个周期 内三极管的导通情况划分 乙类：导通角等于180° 甲类：一个周期内均导通 甲乙类：导通角大于180° 丙类：导通角小于180°
8.2射极输出器 —甲类放大的实例 +Vcc +Vcc A3 1BiAs= A2 .-IREF 00 一VEE 简化电路 一VEE 带电流源详图的电路图 特点：电压增益近似为1，电流增益很大，可获得较大的功 率增益，输出电阻小，带负载能力强。 HOME BACK NEXT
8.2 射极输出器——甲类放大的实例 简化电路 带电流源详图的电路图 特点：电压增益近似为1，电流增益很大，可获得较大的功 率增益，输出电阻小，带负载能力强
