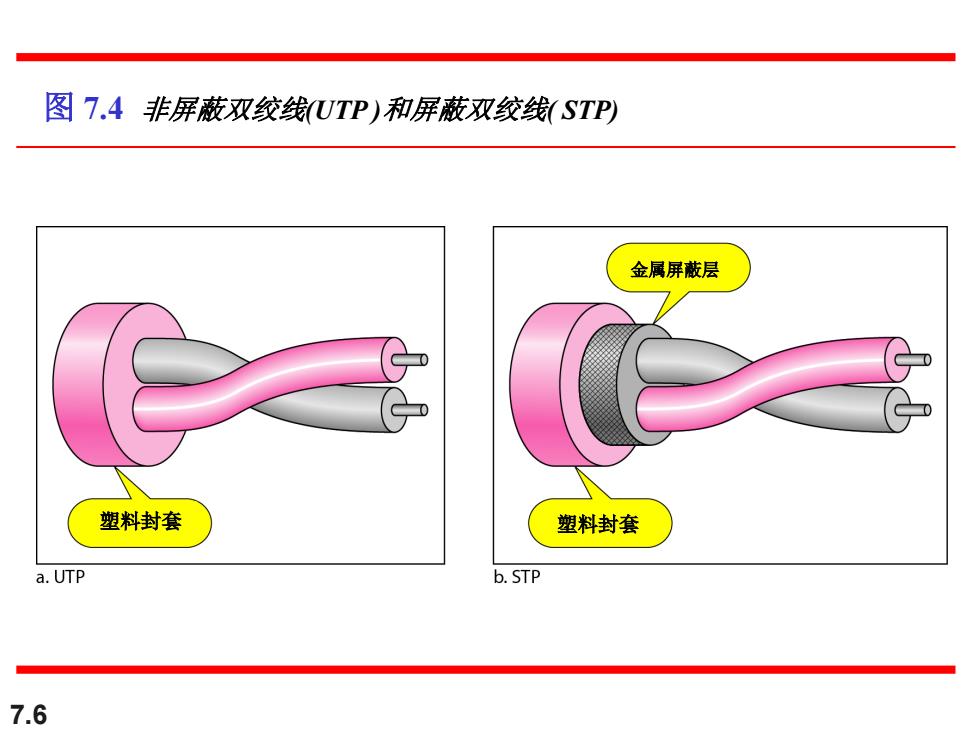

图7.4非屏蔽双绞线UTP)和屏蔽双绞线(STP) 金属屏蔽层 塑料封套 塑料封套 a.UTP b.STP 7.6
7.6 图 7.4 非屏蔽双绞线(UTP )和屏蔽双绞线( STP) 塑料封套 塑料封套 金属屏蔽层
表7.1非屏蔽双线的分类 分类 说明 数据速率 用途 (Mbps) 1 电话中使用的非屏蔽双绞线 <0.1 电话 2 本来用于T线路的非屏蔽双绞线 2 T下1线路 3 改进的CAT2,用于局域网 10 局域网 4 改进的CAT3,用于令牌环网 20 局域网 5 电缆线通常带有一个盒子和外面护层 100 局域网 的24AWG 5E 5类线的扩充包括最小串扰和抗电磁 125 局域网 干扰的额外特性 6 数据速率通过20 DMbps测试的一种新 200 局域网 的电缆线 7 有时又称为SSTP(屏蔽网屏双绞线)， 600 局域网 每对双绞线独立的地封装在螺旋状的 一个金属薄膜的箔中，在外部再加封 套。屏蔽减少串扰和增加数据率 7.7
7.7 表 7.1 非屏蔽双绞线的分类 分类 说明 数据速率 (Mbps) 用途 1 电话中使用的非屏蔽双绞线 <0.1 电话 2 本来用于T-线路的非屏蔽双绞线 2 T-1线路 3 改进的CAT 2，用于局域网 10 局域网 4 改进的CAT 3，用于令牌环网 20 局域网 5 电缆线通常带有一个盒子和外面护层 的24AWG 100 局域网 5E 5类线的扩充包括最小串扰和抗电磁 干扰的额外特性 125 局域网 6 数据速率通过200Mbps测试的一种新 的电缆线 200 局域网 7 有时又称为SSTP(屏蔽网屏双绞线)， 每对双绞线独立的地封装在螺旋状的 一个金属薄膜的箔中，在外部再加封 套。屏蔽减少串扰和增加数据率 600 局域网
图7.5UTP连接 12345678 5678 RJ-45插座 RJ-45插头 7.8
7.8 图 7.5 UTP连接 RJ-45插座 RJ-45插头
图7.6UTP的性能 20 Gauge Diameter (inches) 26 gauge 8 0.0403 8 24gauge 22 0.02320 0.02010 26 0.0159 22 gauge 14 12 18 gauge 10 8 6 10 100 1000 f(kHz) 7.9
7.9 图 7.6 UTP 的性能

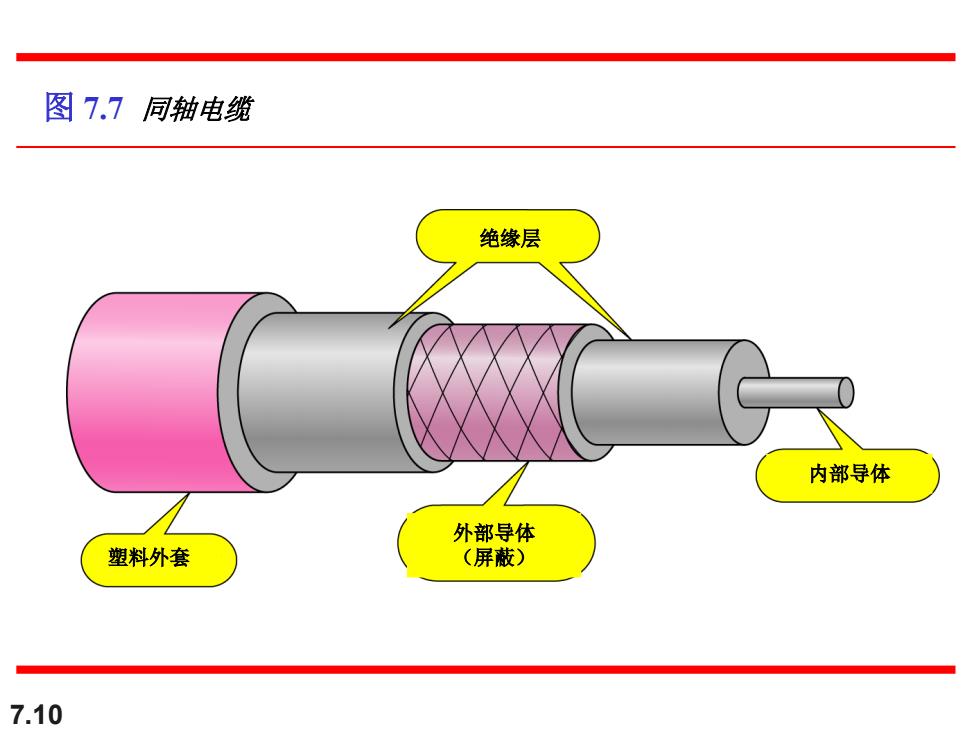

图7.7同轴电缆 绝缘层 内部导体 外部导体 塑料外套 (屏藏) 7.10
7.10 图 7.7 同轴电缆 绝缘层 塑料外套 外部导体 （屏蔽） 内部导体
