CC4027芯片引脚 输出功能 CP K SD Rp Q EEO LHH L H ↑ L L LHLH L保保HLH 转H持持LH gIg 啊(50050000500000 × × 派江都 X × H

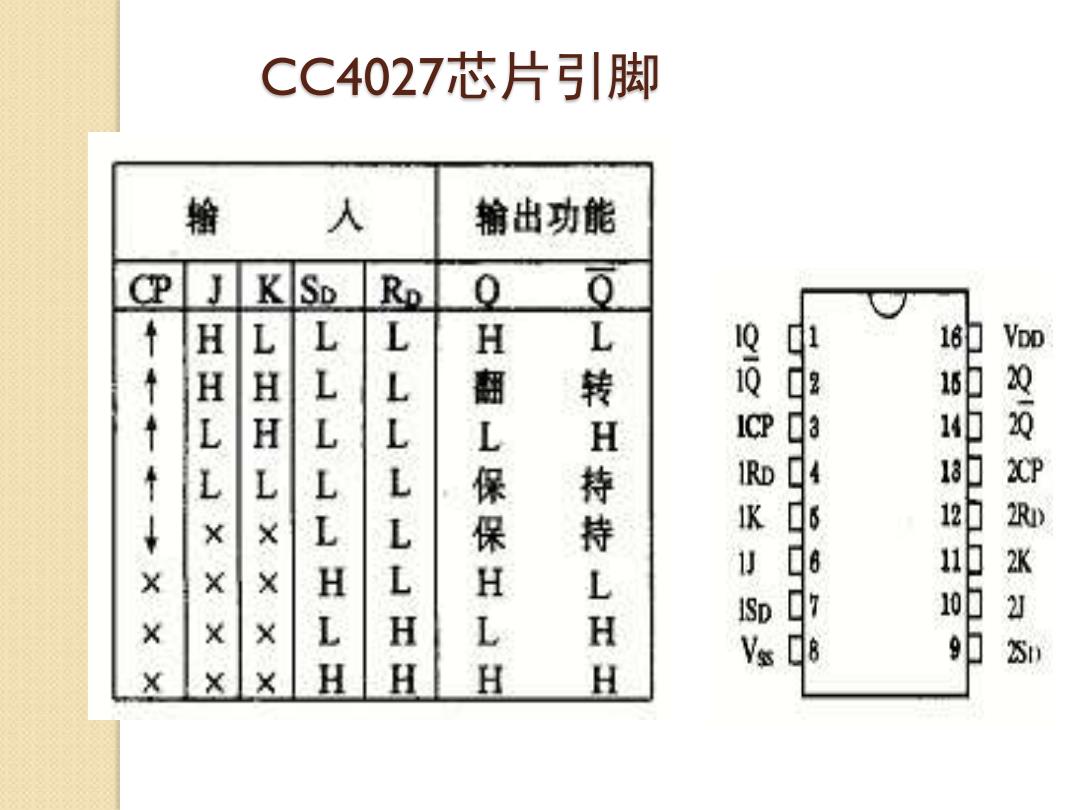

CC4027芯片引脚
三、实验原理 。触发器是具有记忆作用的基本单元，在时序电路中是 必不可少的。触发器具有两个基本性质：①在一定的 条件下，触发器可以维持在两种稳定状态(0或状态) 之一而保持不变；②在一定的外加信号作用下，触发 器可以从一种状态转变成另一稳定状态(1一→0或 0→)。因此，触发器可记忆二进制的0或1，被用作 二进制的存贮单元。 。 触发器可以根据时钟脉冲输入分为两大类：一类是没 有时钟输入端的触发器，称为基本触发器，另一类有 时钟脉冲输入端的触发器，称为时钟触发器
三、实验原理 触发器是具有记忆作用的基本单元，在时序电路中是 必不可少的。触发器具有两个基本性质：①在一定的 条件下，触发器可以维持在两种稳定状态（0或1状态） 之一而保持不变；②在一定的外加信号作用下，触发 器可以从一种状态转变成另一稳定状态（1→0或 0→1）。因此，触发器可记忆二进制的0或1，被用作 二进制的存贮单元。 触发器可以根据时钟脉冲输入分为两大类：一类是没 有时钟输入端的触发器，称为基本触发器，另一类有 时钟脉冲输入端的触发器，称为时钟触发器
