第5章功率放大电路 (3)功率管的极限参数 ①集电极最大允许电流 VcC-UCES Icm 2 Vcc RL 2RL 2RL ②集电极最大允许反向电压 4cEM=Vcc-UcEs≈'cC U BR(CEO)VCC

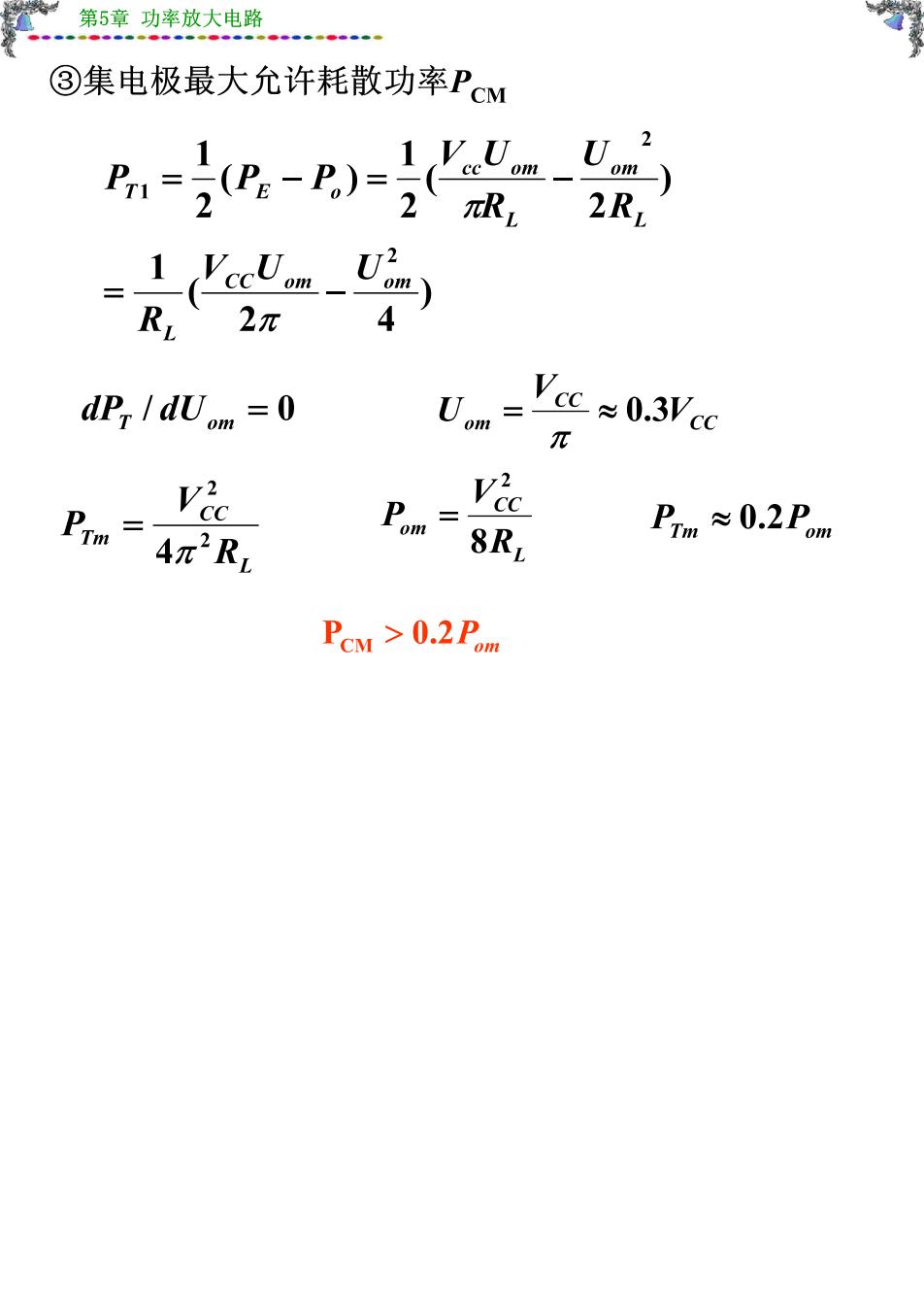

第5章功率放大电路 ③集电极最大允许耗散功率PcM 2 2R 2 =1(0m- 4 dPr/du= Vcc≈0.3Vcc π Vec P1m=4元2RL Pom 8RL Pm≈0.2Po PCM >0.2 Pom

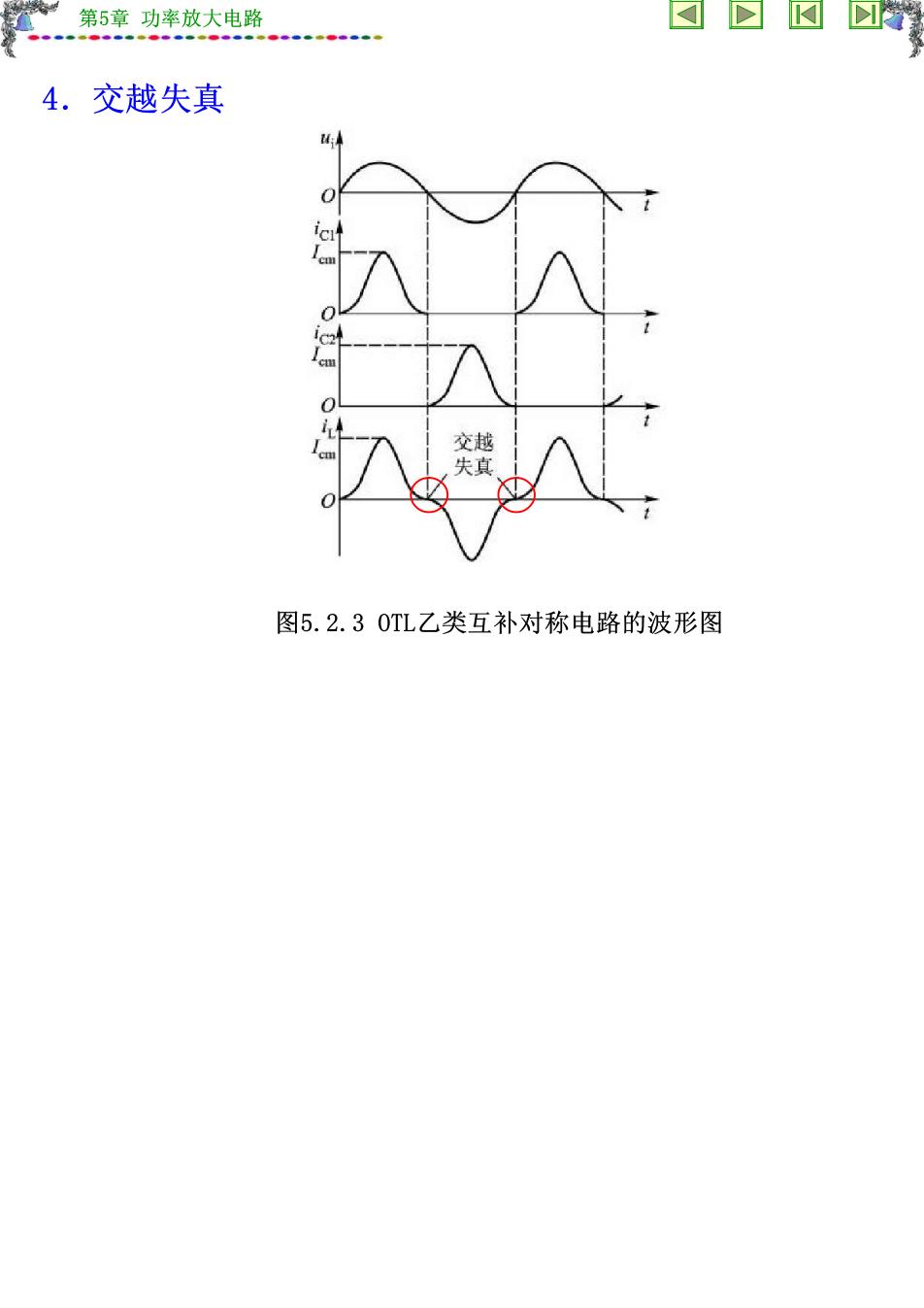

第5章功率放大电路 4.交越失真 0 交越 失真 图5.2.30TL乙类互补对称电路的波形图
