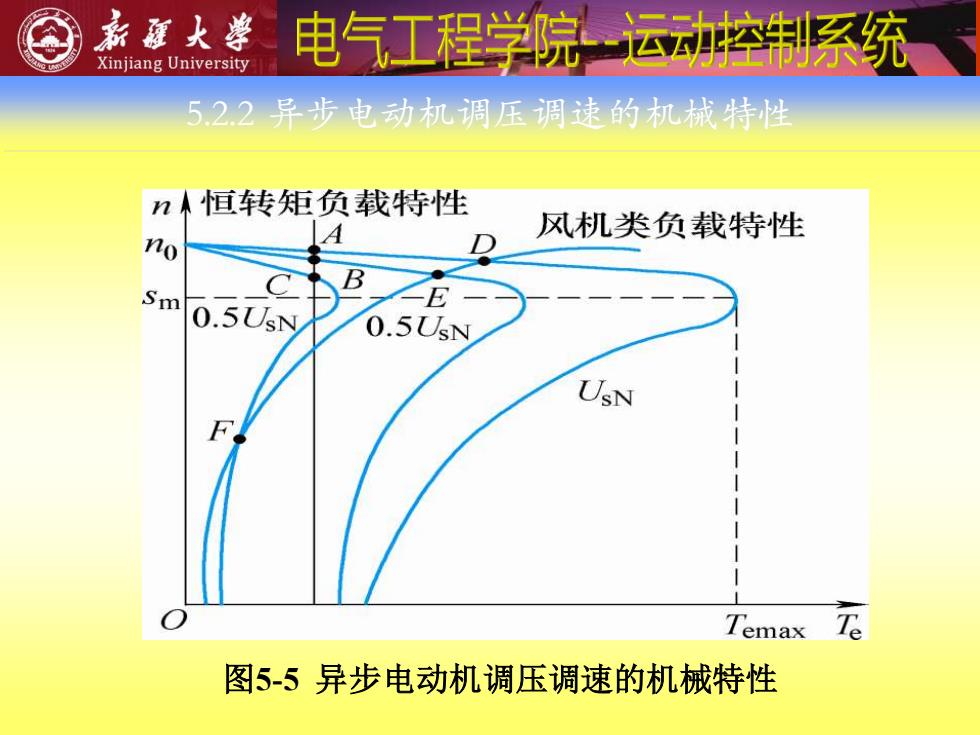

嘉更火大学 Xinjiang University 电气工程学院运动控制系统 52.2异步电动机调压调速的机械特性 n恒转矩负载特性 A 风机类负载特性 no D B Sm ∠E 0.5UsN 0.5UsN UsN Temax Te 图5-5异步电动机调压调速的机械特性

5.2.2 异步电动机调压调速的机械特性 图5-5 异步电动机调压调速的机械特性

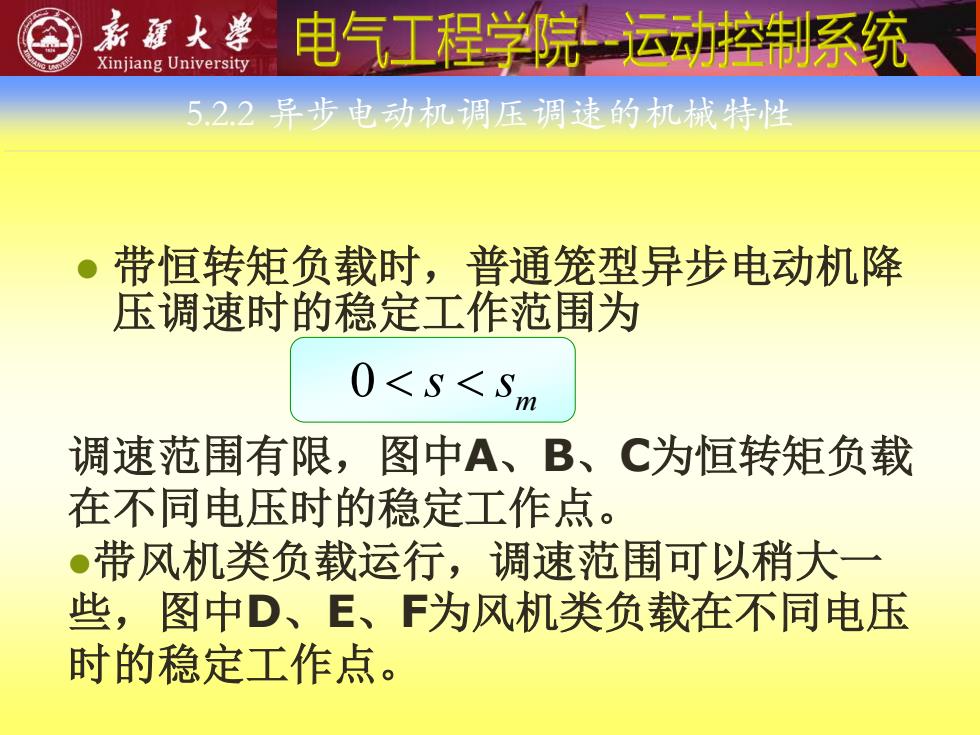

亲藤火学 Xinjiang University 电气工程学院运动控制系统 5.2.2异步电动机调压调速的机械特性 带恒转矩负载时，普通笼型异步电动机降 压调速时的稳定工作范围为 0<s<Sm 调速范围有限，图中A、B、C为恒转矩负载 在不同电压时的稳定工作点。 。带风机类负载运行，调速范围可以稍大一 些，图中D、E、F为风机类负载在不同电压 时的稳定工作点

5.2.2 异步电动机调压调速的机械特性 ⚫ 带恒转矩负载时，普通笼型异步电动机降 压调速时的稳定工作范围为 调速范围有限，图中A、B、C为恒转矩负载 在不同电压时的稳定工作点。 ⚫带风机类负载运行，调速范围可以稍大一 些，图中D、E、F为风机类负载在不同电压 时的稳定工作点。0 m  s s

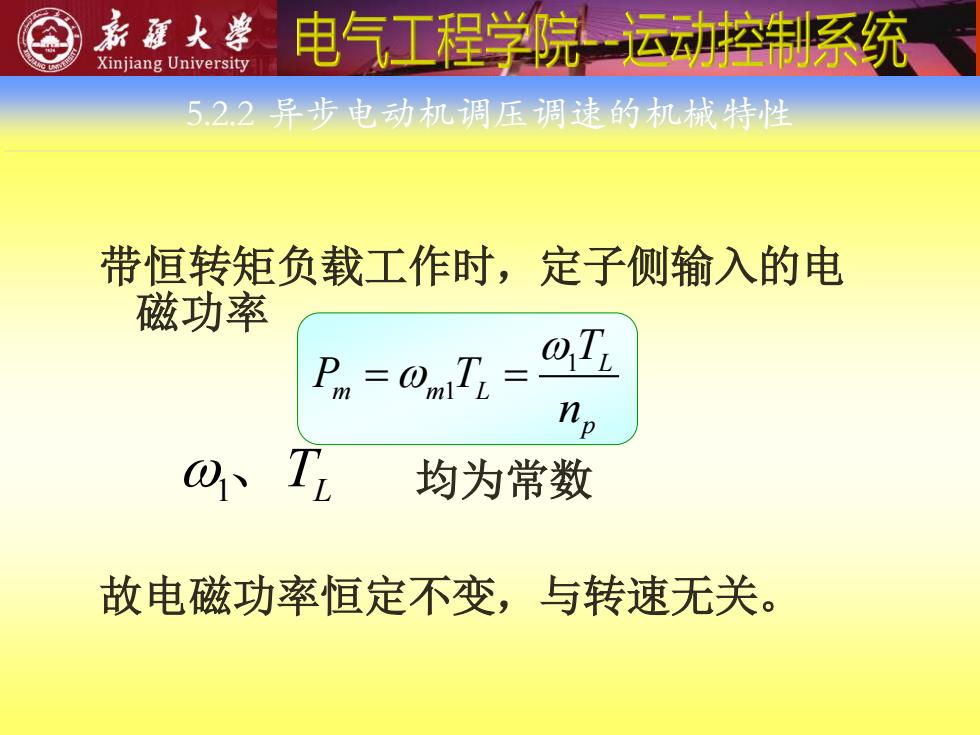

系庭大学 Xinjiang University 电气工程学院运动控制系统 52.2异步电动机调压调速的机械特性 带恒转矩负载工作时，定子侧输入的电 磁功率 均为常数 故电磁功率恒定不变，与转速无关

5.2.2 异步电动机调压调速的机械特性 带恒转矩负载工作时，定子侧输入的电 磁功率 故电磁功率恒定不变，与转速无关。 1 、TL 均为常数 1 1 L m m L p T P T n  = = 

亲藤火学 Xinjiang University 电气工程学院运动控制系统 52.2异步电动机调压调速的机械特性 。转差功率 P=sPm =s@T=s no 随着转差率的加大而增加。 。带恒转矩负载的降压调速就是靠增大转 差功率、减小输出功率来换取转速的降低。 ●增加的转差功率全部消耗在转子电阻上， 这就是转差功率消耗型的由来

5.2.2 异步电动机调压调速的机械特性 ⚫ 转差功率 随着转差率的加大而增加。 ⚫带恒转矩负载的降压调速就是靠增大转 差功率、减小输出功率来换取转速的降低。 ⚫增加的转差功率全部消耗在转子电阻上， 这就是转差功率消耗型的由来。 1 L s m m L p T P sP s T s n  = = = 

亲题火学 Xinjiang University 电气工程学院运动控制系统 52.2异步电动机调压调速的机械特性 增加转子电阻值，临 n 恒转矩负载特性 no 界转差率加大，可以 扩大恒转矩负载下的 UsN 调速范围，这种高转 子电阻电动机又称作 交流力矩电动机。 smin 。缺点是机械特性 较软。 图5-6高转子电阻电动机（交 流力矩电动机)在不同电压下的 机械特性

5.2.2 异步电动机调压调速的机械特性 ⚫ 增加转子电阻值，临 界转差率加大，可以 扩大恒转矩负载下的 调速范围，这种高转 子电阻电动机又称作 交流力矩电动机。 ⚫ 缺点是机械特性 较软。 图5-6 高转子电阻电动机（交 流力矩电动机）在不同电压下的 机械特性
