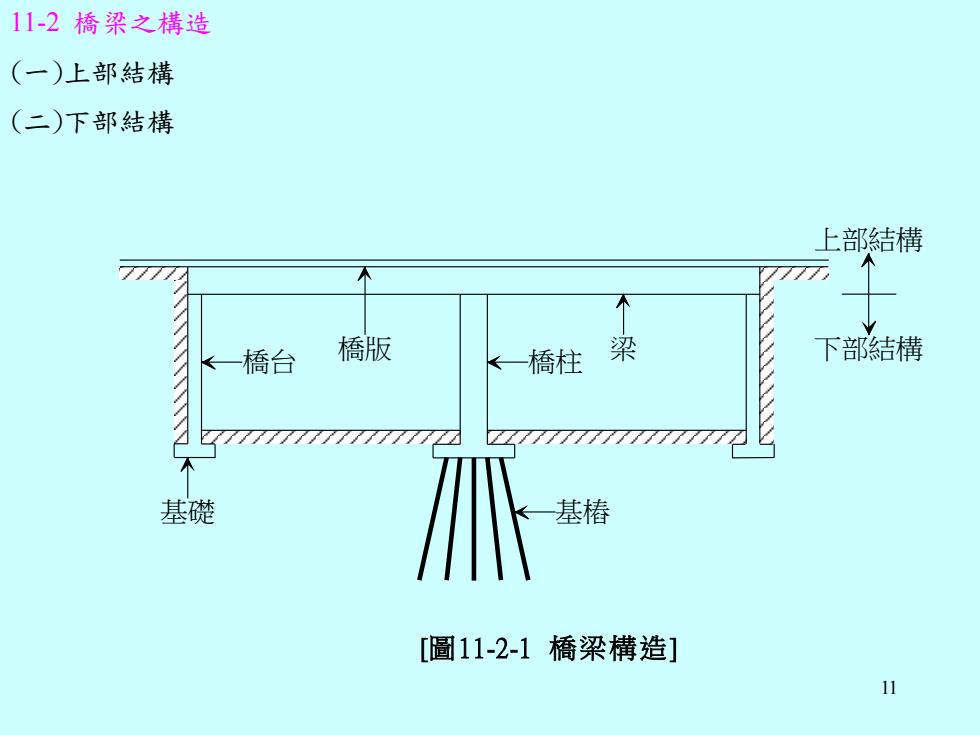

11-2橋梁之構造 (一)上部結構 (二)下部結構 上部結構 7777.0 橋台 橋版 长一橋柱 梁 下部結構 基礎 基椿 [圖11-2-1橋梁構造] 11
11 11-2 橋梁之構造 (一)上部結構 (二)下部結構 橋台 橋柱 基礎 基樁 梁 下部結構 上部結構 橋版 [圖11-2-1 橋梁構造]

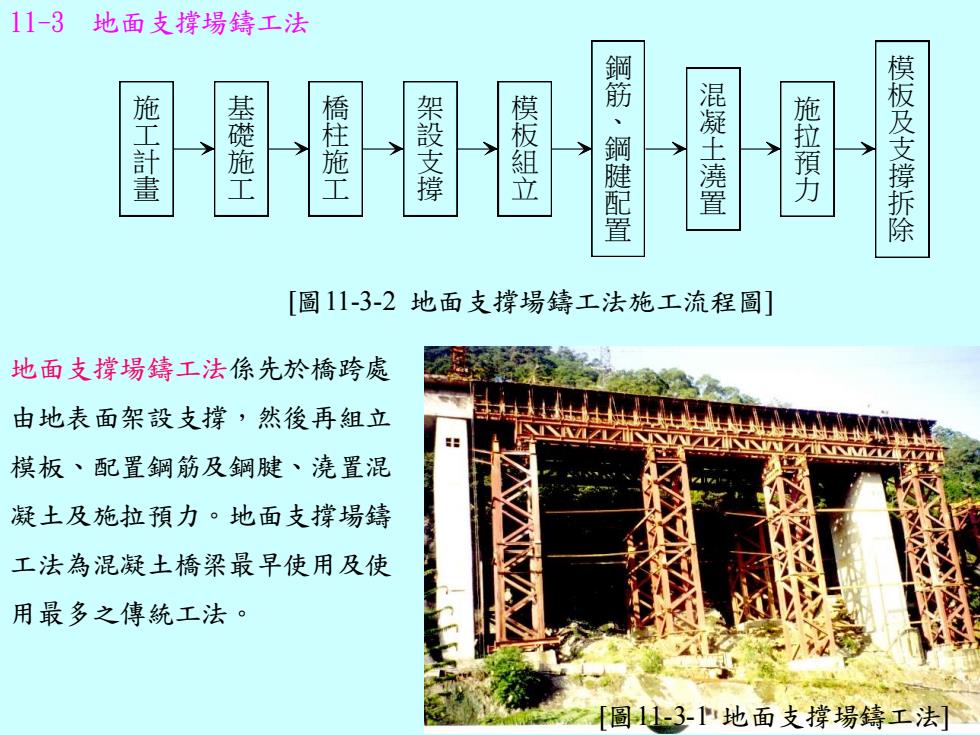

11-3 地面支撐場鑄工法 鋼筋 施工計畫 基礎施工 橋柱施 架設支撑 模板組 鋼腱配置 混凝土澆置 施拉預力 模板及支撐拆除 [圖11-3-2地面支撐場鑄工法施工流程圖] 地面支撐場鑄工法係先於橋跨處 由地表面架設支撑,然後再組立 模板、配置鋼筋及鋼腱、澆置混 凝土及施拉預力。地面支撑場鑄 工法為混凝土橋梁最早使用及使 用最多之傳統工法。 圖13-地面支撐場鑄工法]
12 11-3 地面支撐場鑄工法 施 工 計 畫 基 礎 施 工 橋 柱 施 工 架 設 支 撐 模 板 組 立 鋼 筋 配 置 混 凝 土 澆 置 模 板 拆 除 支 撐 鋼 、 腱 施 及 拉 預 力 [圖11-3-2 地面支撐場鑄工法施工流程圖] [圖11-3-1 地面支撐場鑄工法] 地面支撐場鑄工法係先於橋跨處 由地表面架設支撐,然後再組立 模板、配置鋼筋及鋼腱、澆置混 凝土及施拉預力。地面支撐場鑄 工法為混凝土橋梁最早使用及使 用最多之傳統工法
