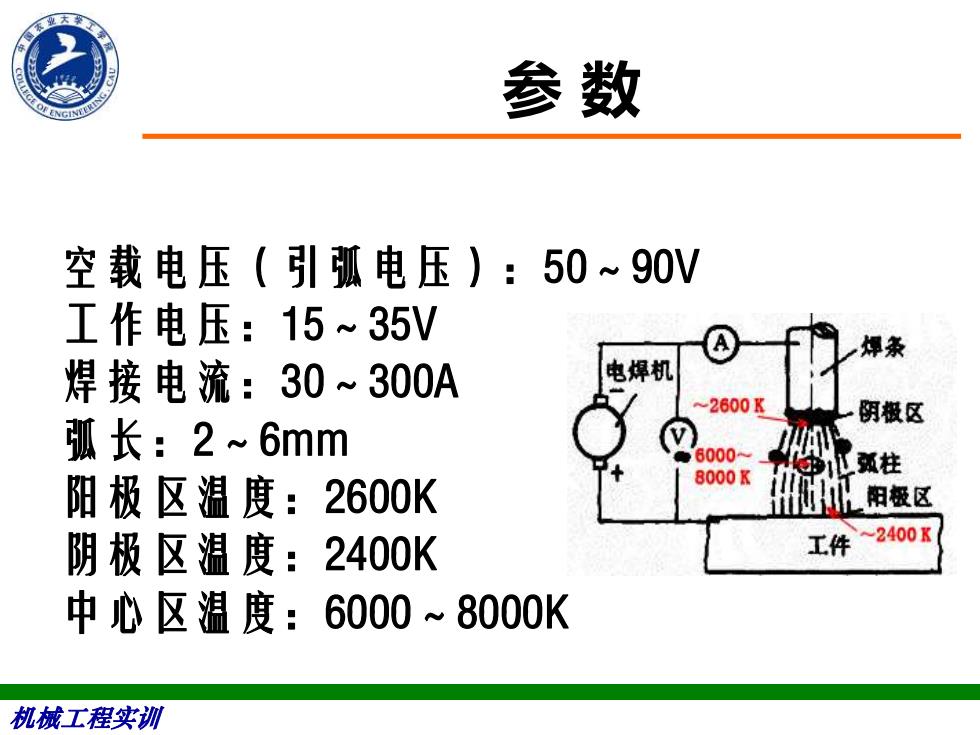

参数空载电压（引弧电压）：50~90V工作电压：15~35V电焊机焊接电流：30~300A-2600K朗极区V弧长：2~6mm6000~化双柱8000K阳极区温度：2600K阳极区-2400K工件阴极区温度：2400K中心区温度：6000~8000K机械工程实训
机械工程实训 参 数 空载电压（引弧电压）：50～90V 工作电压：15～35V 焊接电流：30～300A 弧长：2～6mm 阳极区温度：2600K 阴极区温度：2400K 中心区温度：6000～8000K

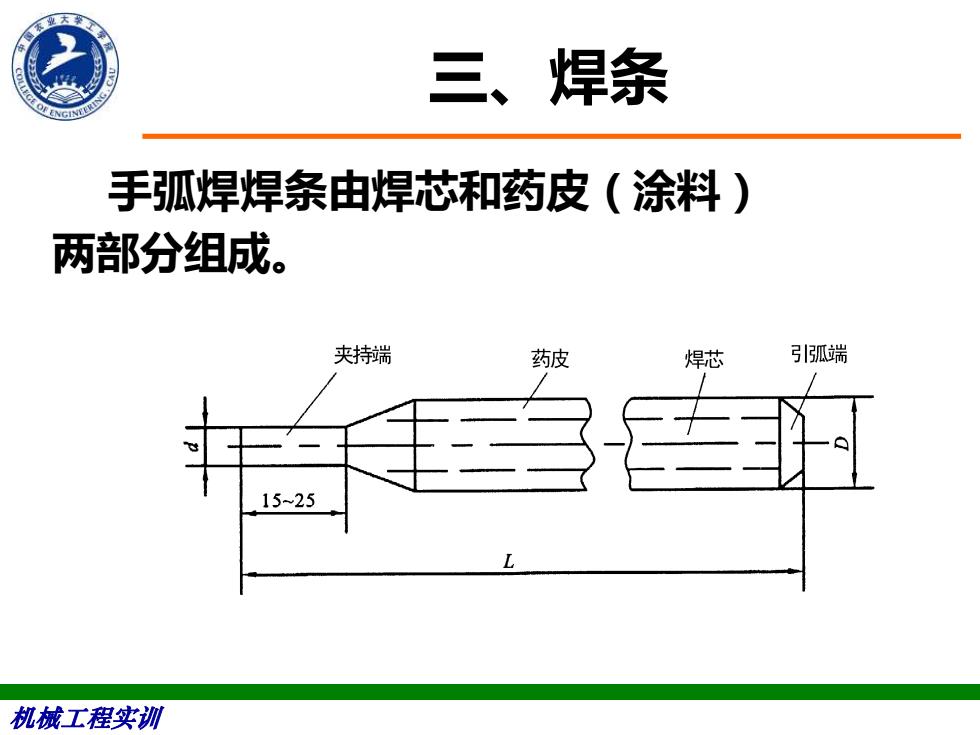

三、 焊条手弧焊焊条由焊芯和药皮（涂料）两部分组成。夹持端引弧端药皮焊芯L机械工程实训
机械工程实训 三、焊条 手弧焊焊条由焊芯和药皮（涂料） 两部分组成
焊芯起导电和填充焊缝金属的作用采用焊接专用金属丝。结构钢焊条一般含碳量低，有害杂质少，含有一定合金元素，如H08A等。不锈钢焊条的焊芯采用不锈钢焊丝。焊芯直径规定为焊条直经（0.4~9mm，常用为3.2、4、5）机械工程实训
机械工程实训 焊芯 ◆起导电和填充焊缝金属的作用 ◆采用焊接专用金属丝。 ◆结构钢焊条一般含碳量低，有害杂质少， 含有一定合金元素，如H08A等。不锈钢焊 条的焊芯采用不锈钢焊丝。 ◆ 焊芯直径规定为焊条直经 （0.4～９mm，常用为３.２、４、５）

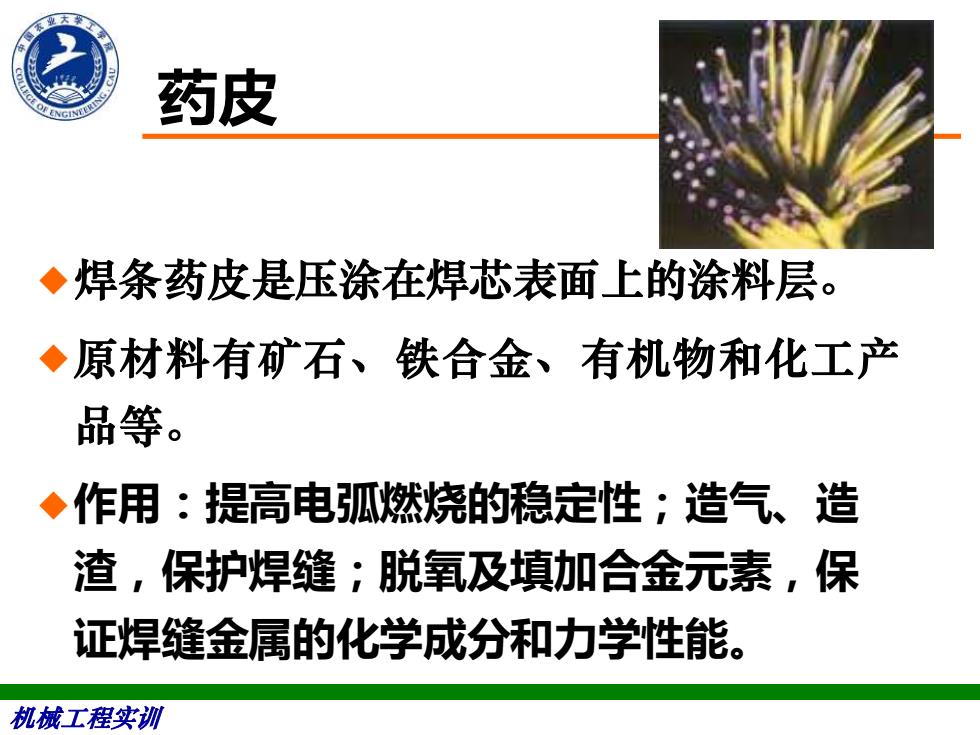

药皮焊条药皮是压涂在焊芯表面上的涂料层。原材料有矿石、铁合金、有机物和化工产品等。作用：提高电弧燃烧的稳定性：造气、造渣，保护焊缝；脱氧及填加合金元素，保证焊缝金属的化学成分和力学性能机械工程实训
机械工程实训 药皮 ◆焊条药皮是压涂在焊芯表面上的涂料层。 ◆原材料有矿石、铁合金、有机物和化工产 品等。 ◆作用：提高电弧燃烧的稳定性；造气、造 渣，保护焊缝；脱氧及填加合金元素，保 证焊缝金属的化学成分和力学性能

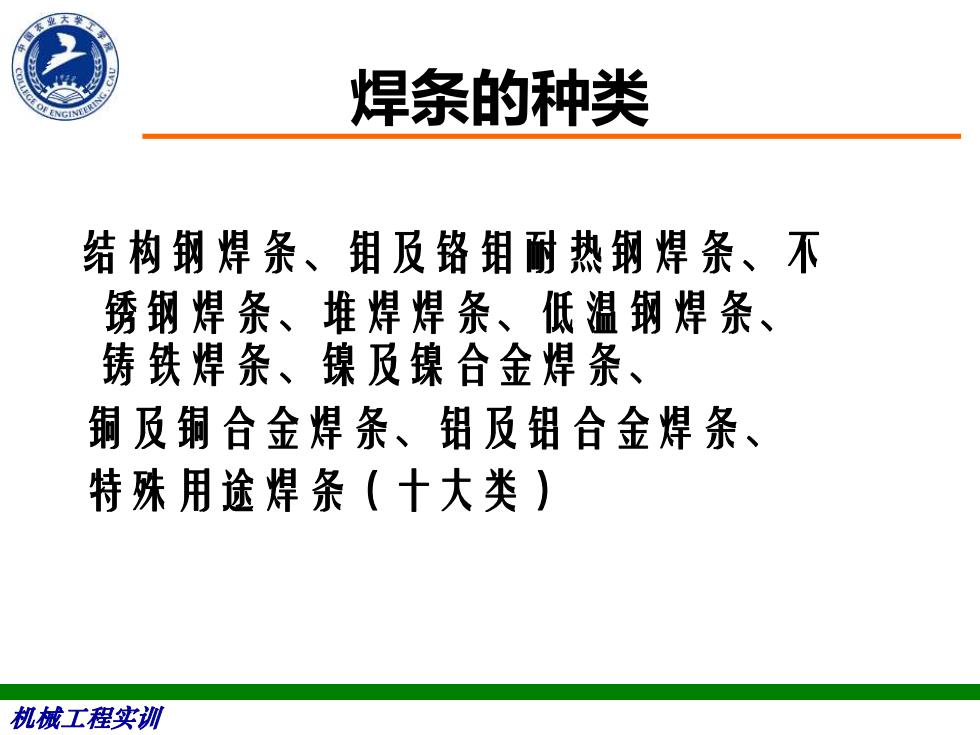

焊条的种类结构钢焊条、钼及铬钼耐热钢焊条、不锈钢焊条、堆焊焊条、低温钢焊条、铸铁焊条、镍及镍合金焊条、铜及铜合金焊条、铝及铝合金焊条、特殊用途焊条（十大类）机械工程实训
机械工程实训 焊条的种类 结构钢焊条、钼及铬钼耐热钢焊条、不 锈钢焊条、堆焊焊条、低温钢焊条、 铸铁焊条、镍及镍合金焊条、 铜及铜合金焊条、铝及铝合金焊条、 特殊用途焊条（十大类）
