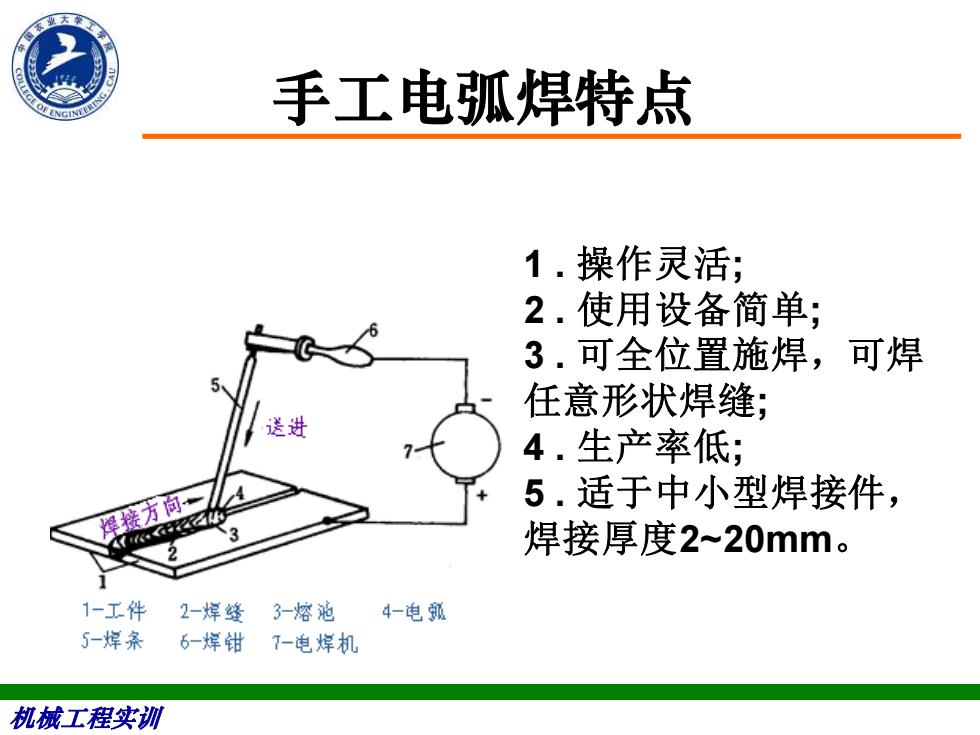

手工电弧焊特点1.操作灵活：2.使用设备简单；3.可全位置施焊，可焊任意形状焊缝；送进4.生产率低；5.适于中小型焊接件，新焊接厚度2~20mm。1-工件2一焊缝3-熔池4-电瓶5-焊条6-焊钳7-电焊机机械工程实训
机械工程实训 手工电弧焊特点 1 . 操作灵活; 2 . 使用设备简单; 3 . 可全位置施焊，可焊 任意形状焊缝; 4 . 生产率低; 5 . 适于中小型焊接件， 焊接厚度2~20mm

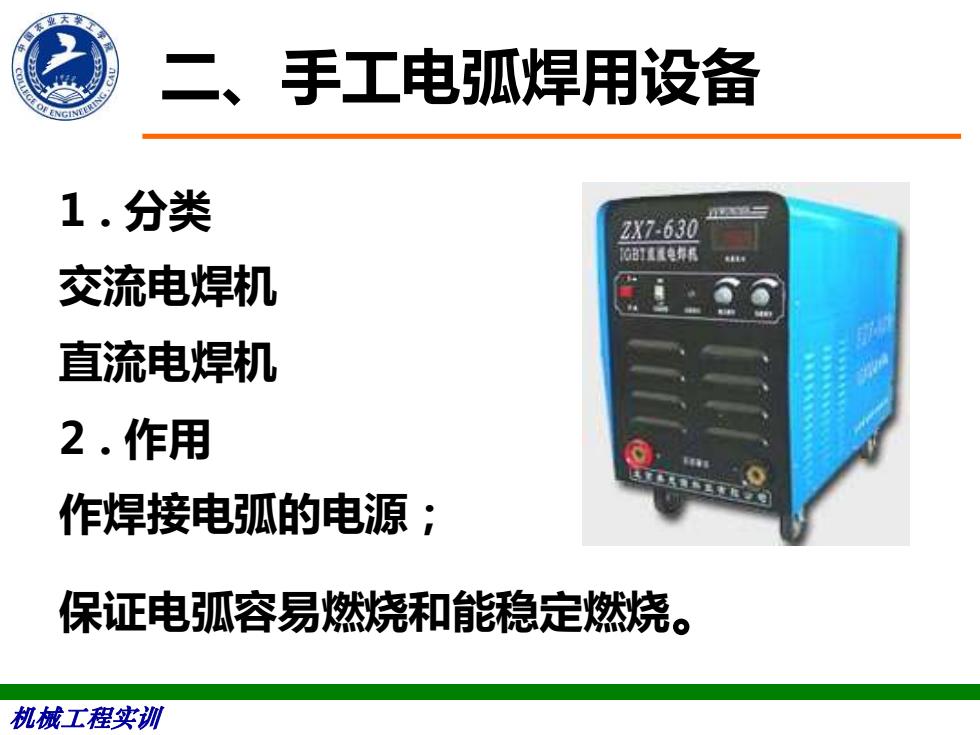

二、手工电弧焊用设备1.分类ZX7-630TGBT直服电辉机交流电焊机直流电焊机2.作用O机e作焊接电弧的电源；保证电弧容易燃烧和能稳定燃烧。机械工程实训
机械工程实训 二、手工电弧焊用设备 1 . 分类 交流电焊机 直流电焊机 2 . 作用 作焊接电弧的电源； 保证电弧容易燃烧和能稳定燃烧

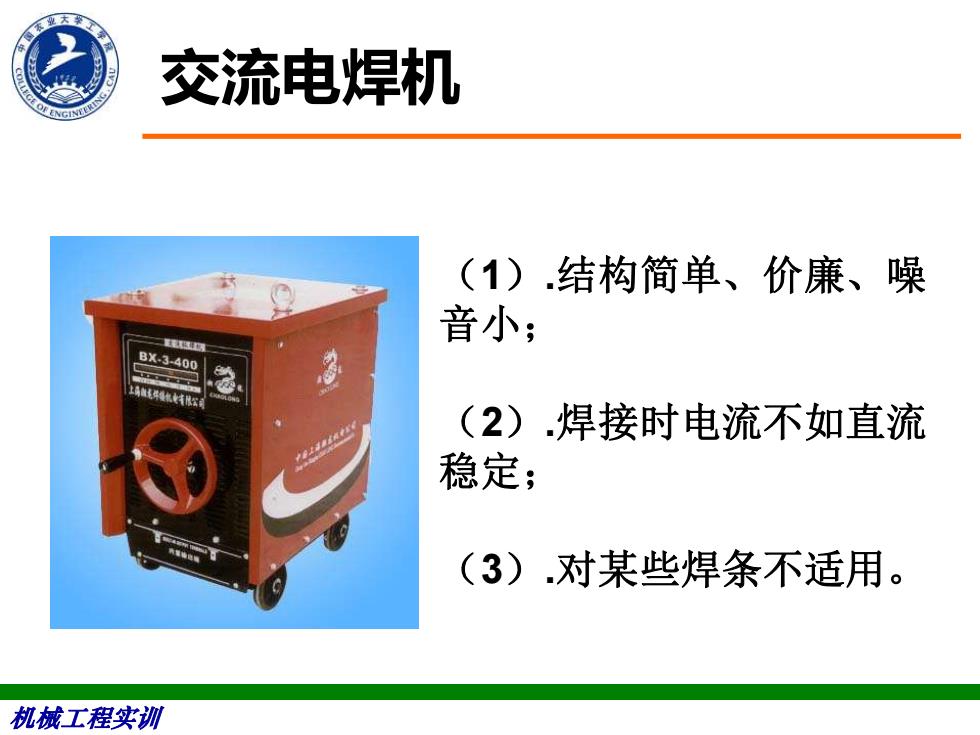

交流电焊机（1）.结构简单、价廉、噪音小;X-3-40（2）-焊接时电流不如直流中国稳定；（3）对某些焊条不适用。机械工程实训
机械工程实训 交流电焊机 （1）.结构简单、价廉、噪 音小； （2）.焊接时电流不如直流 稳定； （3）.对某些焊条不适用

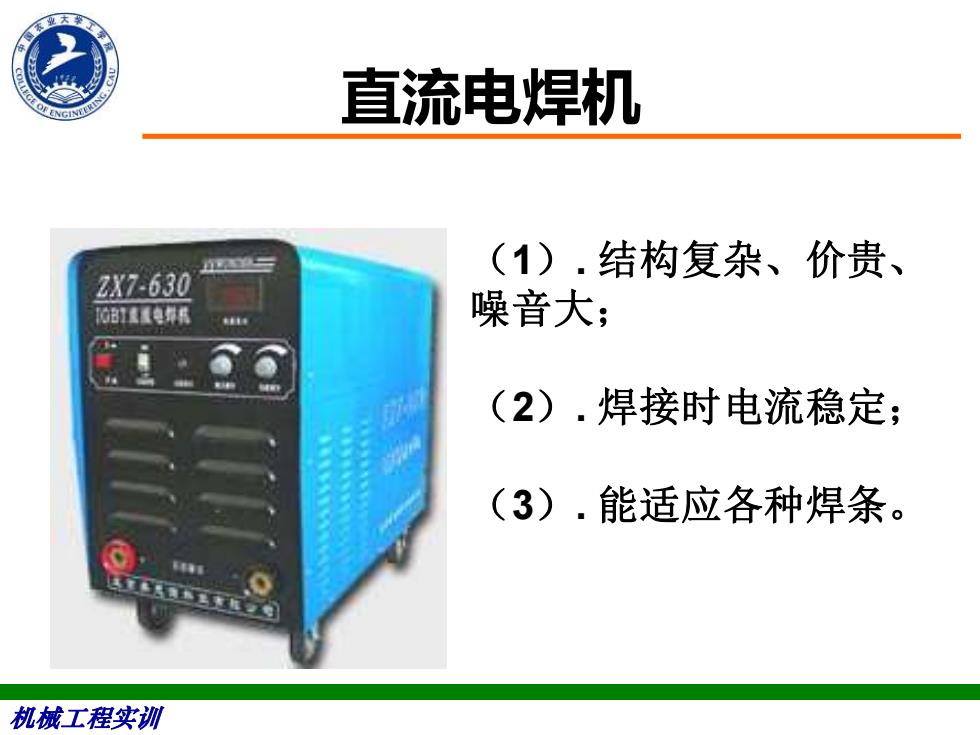

直流电焊机（1）.结构复杂、价贵、ZX7-630噪音大;TGBTA服电焊构（2）：焊接时电流稳定；（3）.能适应各种焊条。F1电机械工程实训
机械工程实训 直流电焊机 （1）. 结构复杂、价贵、 噪音大； （2）. 焊接时电流稳定； （3）. 能适应各种焊条

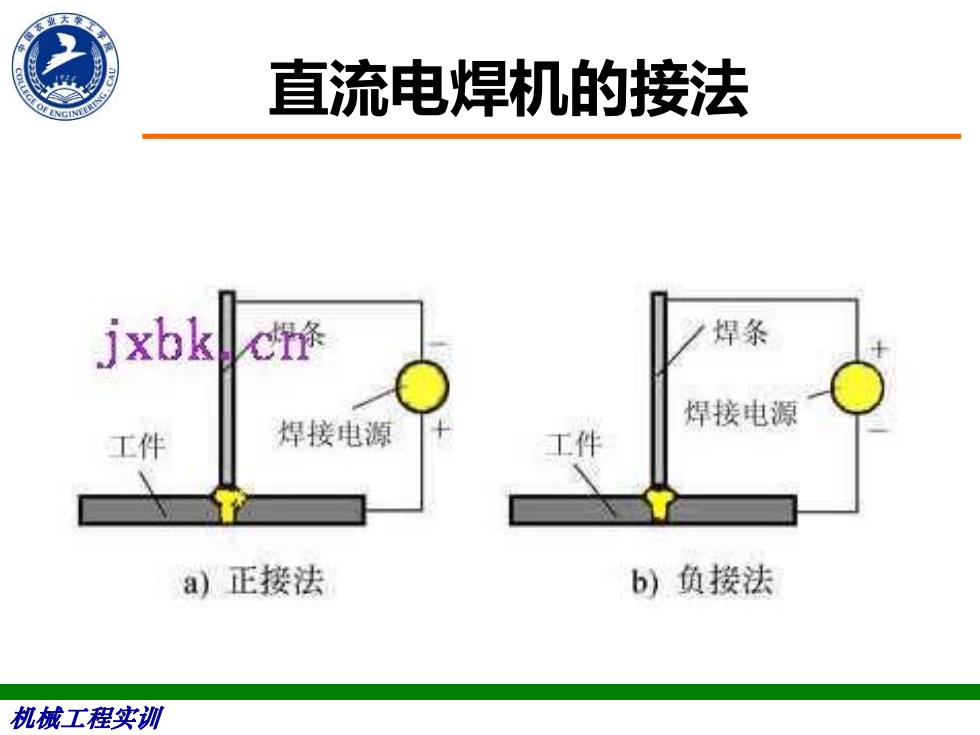

直流电焊机的接法焊条jxbkct焊接电源焊接电源工件工件a）正接法6）负接法机械工程实训
机械工程实训 直流电焊机的接法
