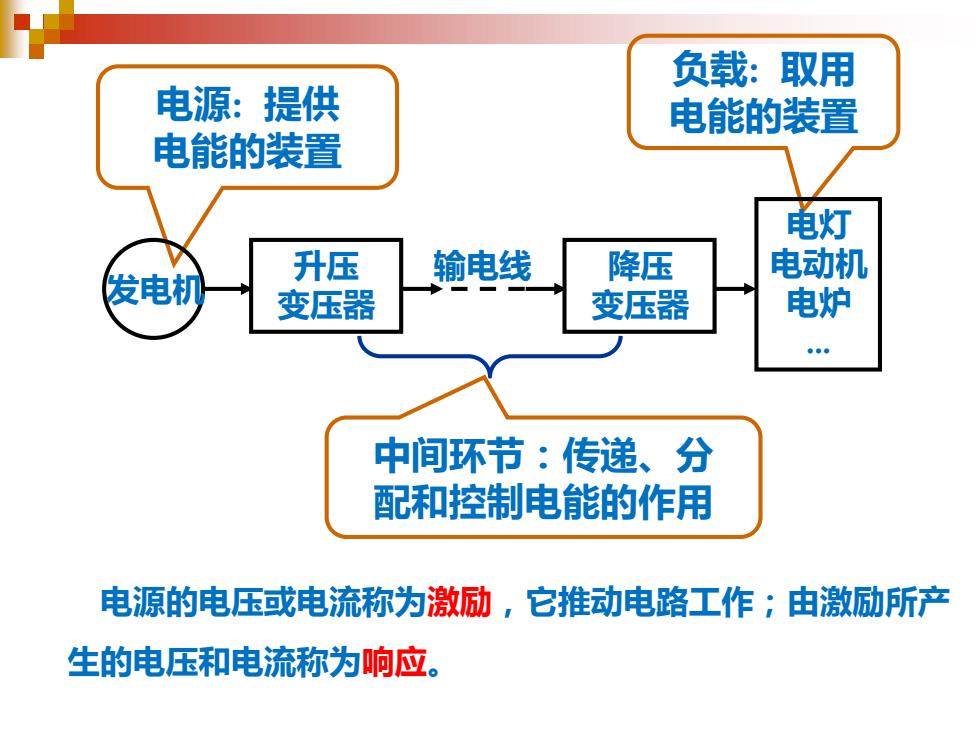

负载：取用 电源：提供 电能的装置 电能的装置 电灯 升压 发电机 输电线 降压 电动机 变压器 变压器 电炉 oee 中间环节：传递、分 配和控制电能的作用 电源的电压或电流称为激励，它推动电路工作；由激励所产 生的电压和电流称为响应
电源: 提供 电能的装置 负载: 取用 电能的装置 中间环节：传递、分 配和控制电能的作用 发电机 升压 变压器 降压 变压器 电灯 电动机 电炉 . 输电线 电源的电压或电流称为激励，它推动电路工作；由激励所产 生的电压和电流称为响应

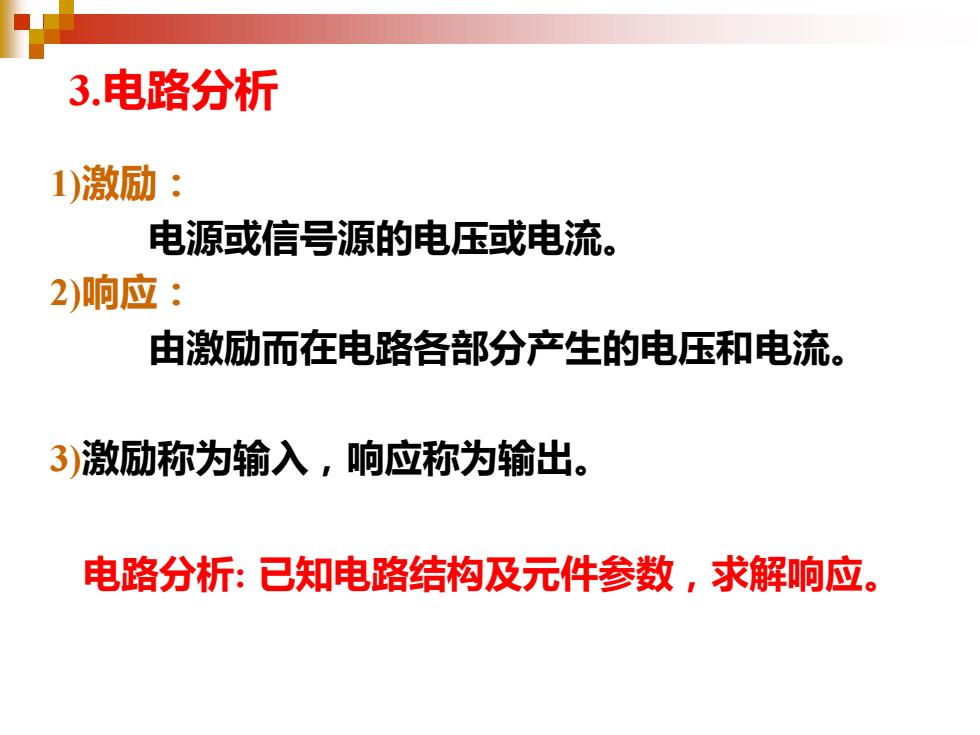

3.电路分析 1)激励： 电源或信号源的电压或电流。 2)响应： 由激励而在电路各部分产生的电压和电流。 3)激励称为输入，响应称为输出。 电路分析：已知电路结构及元件参数，求解响应
1)激励： 电源或信号源的电压或电流。 2)响应： 由激励而在电路各部分产生的电压和电流。 3)激励称为输入，响应称为输出。 3.电路分析 电路分析: 已知电路结构及元件参数，求解响应

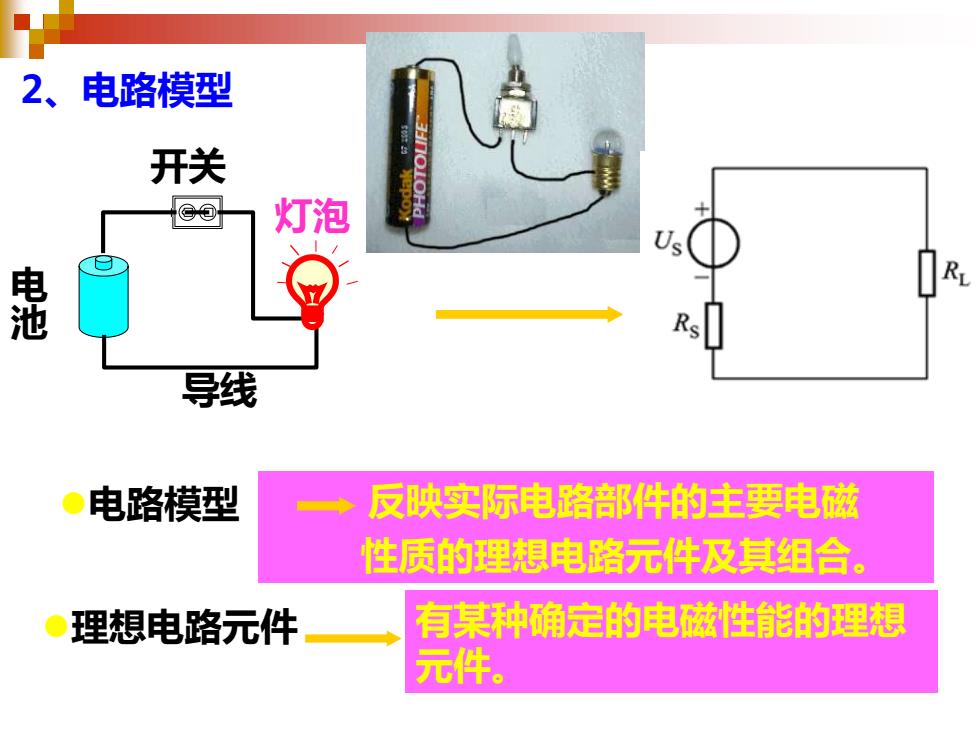

2、电路模型 开关 灯泡 蟲 导线 ●电路模型 反映实际电路部件的主要电磁 性质的理想电路元件及其组合。 ●理想电路元件 有某种确定的电磁性能的理想 元件
反映实际电路部件的主要电磁 性质的理想电路元件及其组合。 10BASE-T wall plate 导线 电 池 开关 灯泡 ⚫理想电路元件 有某种确定的电磁性能的理想 元件。 ⚫电路模型 2、电路模型

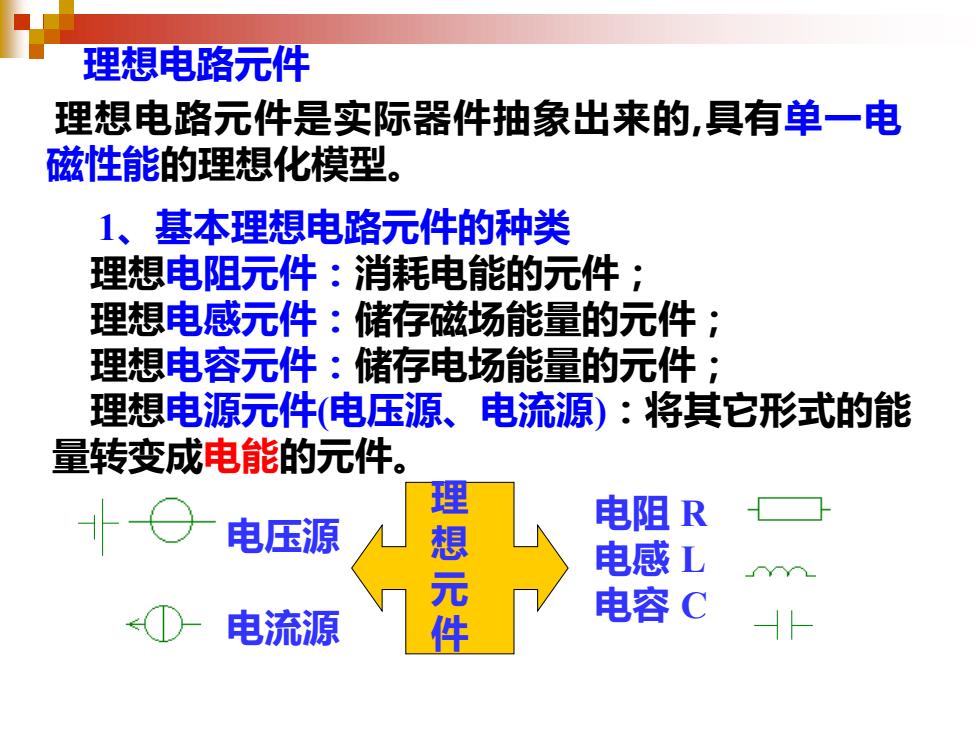

理想电路元件 理想电路元件是实际器件抽象出来的，具有单一电 磁性能的理想化模型。 1、基本理想电路元件的种类 理想电阻元件：消耗电能的元件； 理想电感元件：储存磁场能量的元件； 理想电容元件：储存电场能量的元件； 理想电源元件（电压源、电流源）：将其它形式的能 量转变成电能的元件。 电压源 电流源 理想元件 电阻R 电感 L 电容C
理想电路元件 理想电路元件是实际器件抽象出来的,具有单一电 磁性能的理想化模型。 1、基本理想电路元件的种类 理想电阻元件：消耗电能的元件； 理想电感元件：储存磁场能量的元件； 理想电容元件：储存电场能量的元件； 理想电源元件(电压源、电流源)：将其它形式的能 量转变成电能的元件。 理 想 元 件 电阻 R 电感 L 电容 C 电压源 电流源

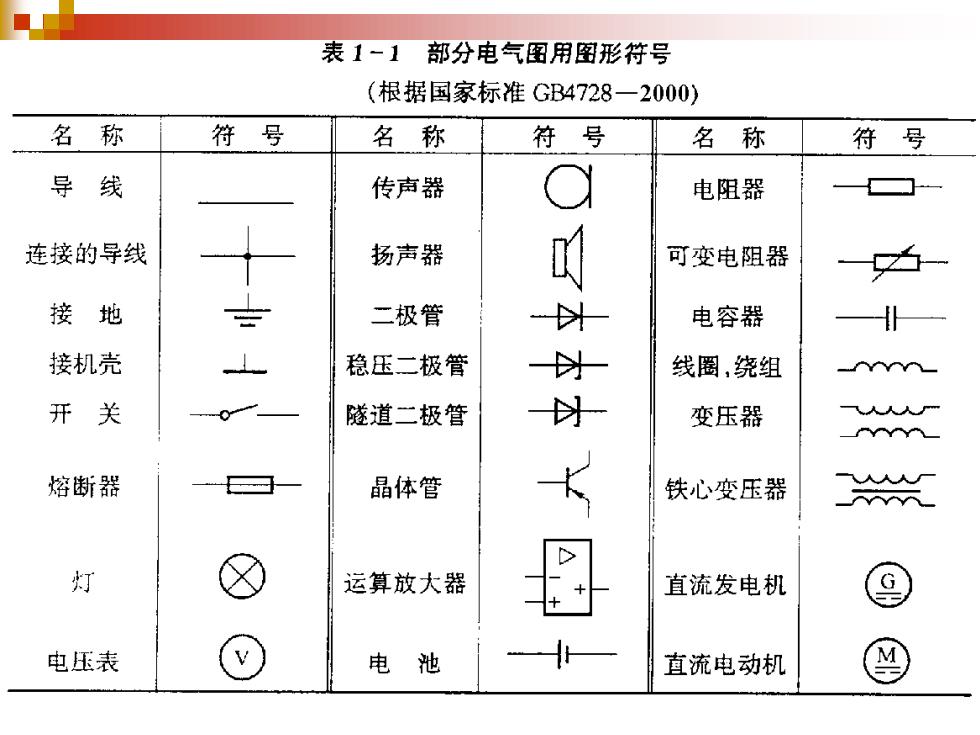

表1-1部分电气留用图形符号 (根据国家标准GB4728一2000) 名称 符号 名称 符号 名称 符 号 导线 传声器 电阻器 连接的导线 扬声器 叫 可变电阻器 接 地 二极管 电容器 接机壳 稳压二极管 线圈，绕组 开关 隧道二极管 变压器 熔断器 晶体管 铁心变压器 灯 运算放大器 直流发电机 电压表 电 池 直流电动机
