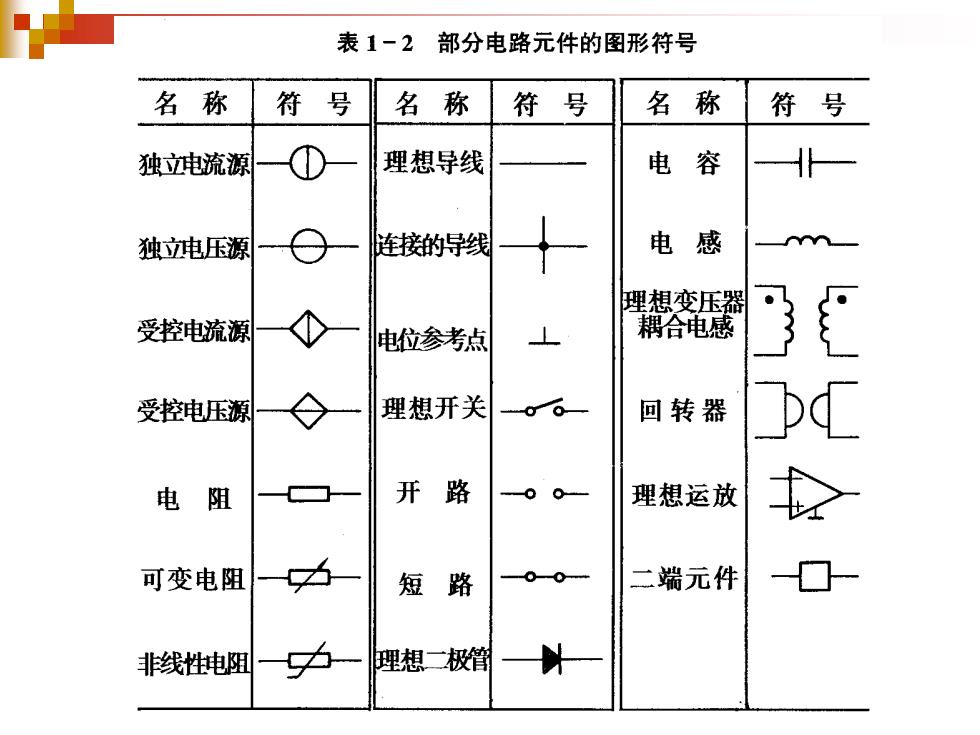

表1一2部分电路元件的图形符号 名称 符号 名称 符号 名称 符号 独立电流源 理想导线 电 容 独立油压源 连接的导线 电感 理想变压器 受控电流源 电位参考点 藕合电感 受控电压源 理想开关 -oo 回转器 电 阻 开路 理想运放 可变电阻 短 路 0 二端元件 0 非线性电阻 必 理想一极增

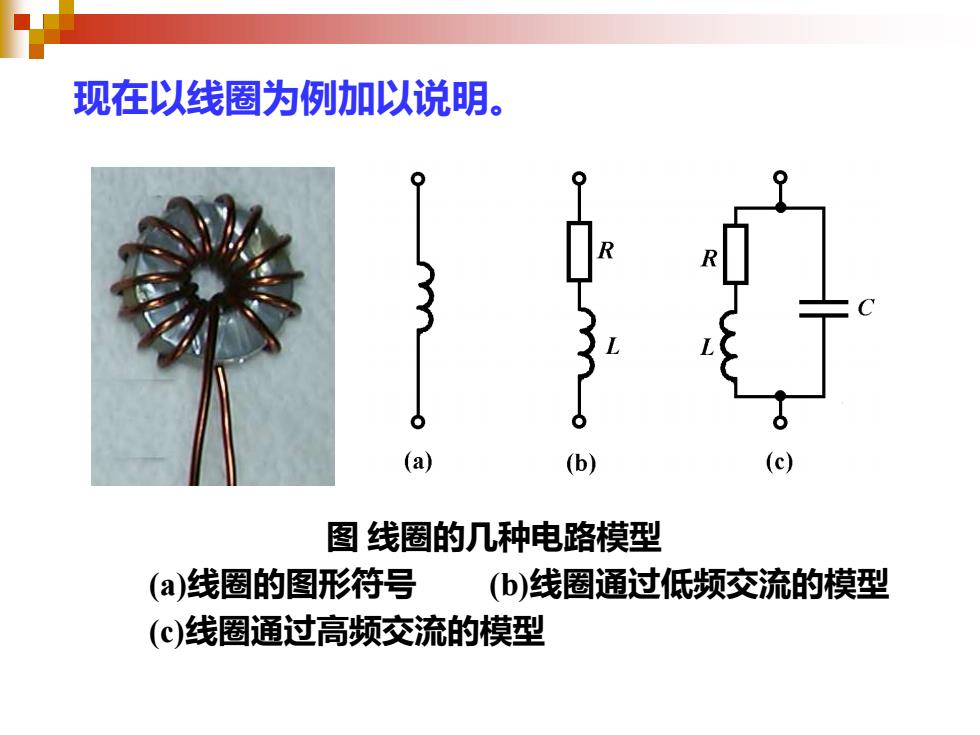

现在以线圈为例加以说明。 (a) (b) (c 图线圈的几种电路模型 (a)线圈的图形符号 (b)线圈通过低频交流的模型 (c)线圈通过高频交流的模型
现在以线圈为例加以说明。 图 线圈的几种电路模型 (a)线圈的图形符号 (b)线圈通过低频交流的模型 (c)线圈通过高频交流的模型

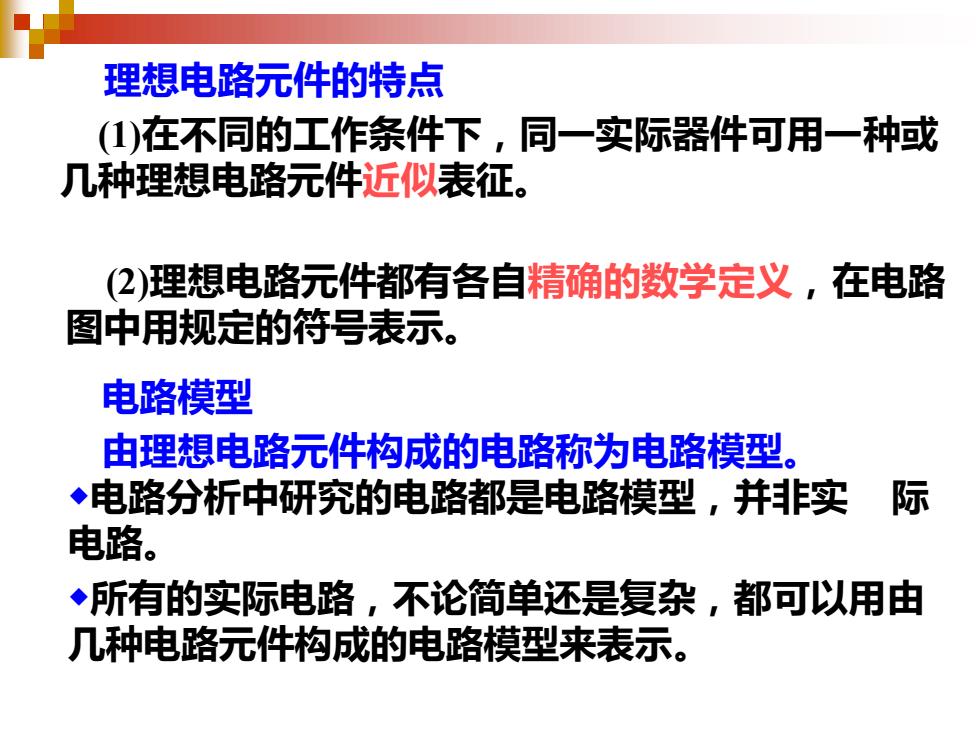

理想电路元件的特点 ()在不同的工作条件下，同一实际器件可用一种或 几种理想电路元件近似表征。 (2)理想电路元件都有各自精确的数学定义，在电路 图中用规定的符号表示。 电路模型 由理想电路元件构成的电路称为电路模型。 ◆电路分析中研究的电路都是电路模型，并非实际 电路。 ◆所有的实际电路，不论简单还是复杂，都可以用由 几种电路元件构成的电路模型来表示
(2)理想电路元件都有各自精确的数学定义，在电路 图中用规定的符号表示。 电路模型 由理想电路元件构成的电路称为电路模型。 ◆电路分析中研究的电路都是电路模型，并非实 际 电路。 理想电路元件的特点 (1)在不同的工作条件下，同一实际器件可用一种或 几种理想电路元件近似表征。 ◆所有的实际电路，不论简单还是复杂，都可以用由 几种电路元件构成的电路模型来表示

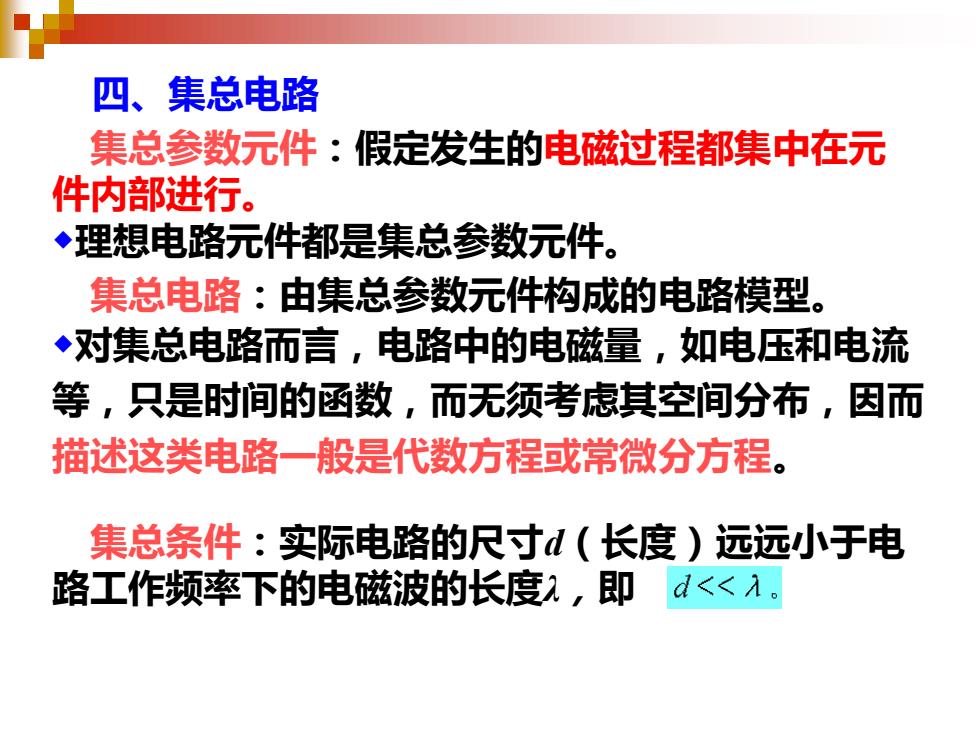

四、集总电路 集总参数元件：假定发生的电磁过程都集中在元 件内部进行。 ◆理想电路元件都是集总参数元件。 集总电路：由集总参数元件构成的电路模型。 ◆对集总电路而言，电路中的电磁量，如电压和电流 等，只是时间的函数，而无须考虑其空间分布，因而 描述这类电路一般是代数方程或常微分方程。 集总条件：实际电路的尺寸d(长度)远远小于电 路工作频率下的电磁波的长度，即d<<入
四、集总电路 集总电路：由集总参数元件构成的电路模型。 ◆对集总电路而言，电路中的电磁量，如电压和电流 等，只是时间的函数，而无须考虑其空间分布，因而 描述这类电路一般是代数方程或常微分方程。 集总参数元件：假定发生的电磁过程都集中在元 件内部进行。 ◆理想电路元件都是集总参数元件。 集总条件：实际电路的尺寸d（长度）远远小于电 路工作频率下的电磁波的长度λ，即

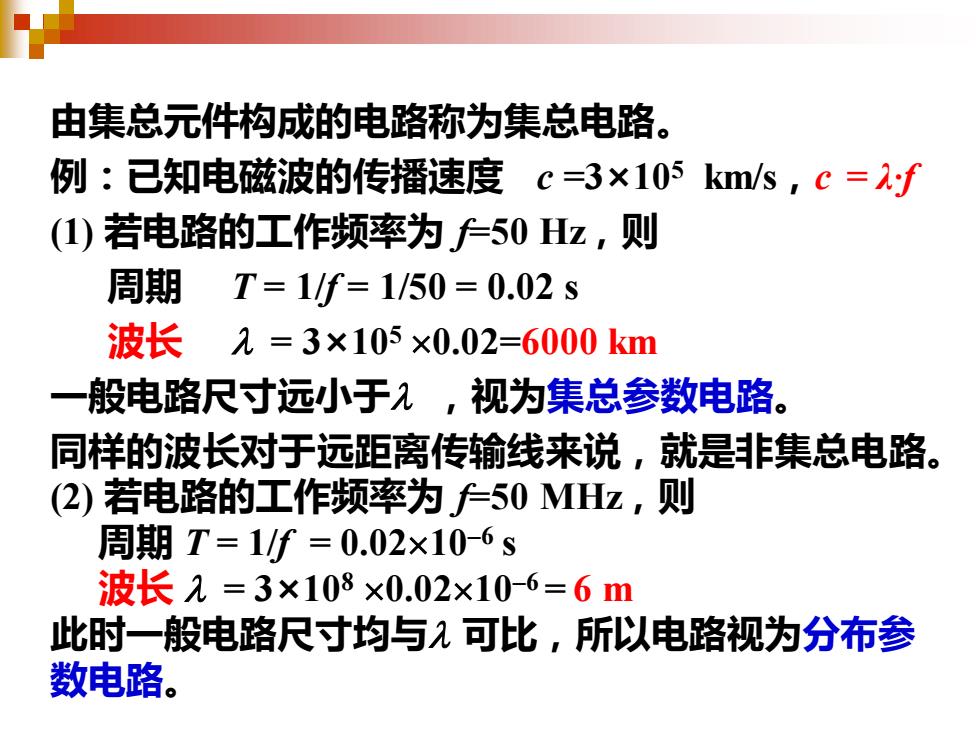

由集总元件构成的电路称为集总电路。 例：已知电磁波的传播速度c=3×10 5 km/s,c=2:f (1)若电路的工作频率为尸50Hz,则 周期T=1/f=1/50=0.02s 波长2=3×105×0.02=6000km 般电路尺寸远小于入，视为集总参数电路。 同样的波长对于远距离传输线来说，就是非集总电路。 (2)若电路的工作频率为仁50MHz,则 周期T=1/f=0.02×10-6s 波长=3×108×0.02×10-6=6m 此时一般电路尺寸均与2可比，所以电路视为分布参 数电路
由集总元件构成的电路称为集总电路。 例：已知电磁波的传播速度 c =3×105 km/s，c = λ·f (1) 若电路的工作频率为 f=50 Hz，则 周期 T = 1/f = 1/50 = 0.02 s 波长 = 3×105 0.02=6000 km 一般电路尺寸远小于 ，视为集总参数电路。 同样的波长对于远距离传输线来说，就是非集总电路。 (2) 若电路的工作频率为 f=50 MHz，则 周期 T = 1/f = 0.0210–6 s 波长 = 3×108 0.0210–6 = 6 m 此时一般电路尺寸均与 可比，所以电路视为分布参 数电路
