本章中心内容 ■重点阐明电路中的电流、电压受到的两类约束。 一类约束来自元件的相互联接方式，即基尔霍夫 定律；另一类约束来自元件的性质，即元件的伏 安关系。 ■着重介绍电路模型和电流、电压的参考方向等重 要概念
本章中心内容 ◼ 重点阐明电路中的电流、电压受到的两类约束。 ◼ 一类约束来自元件的相互联接方式，即基尔霍夫 定律；另一类约束来自元件的性质，即元件的伏 安关系。 ◼ 着重介绍电路模型和电流、电压的参考方向等重 要概念

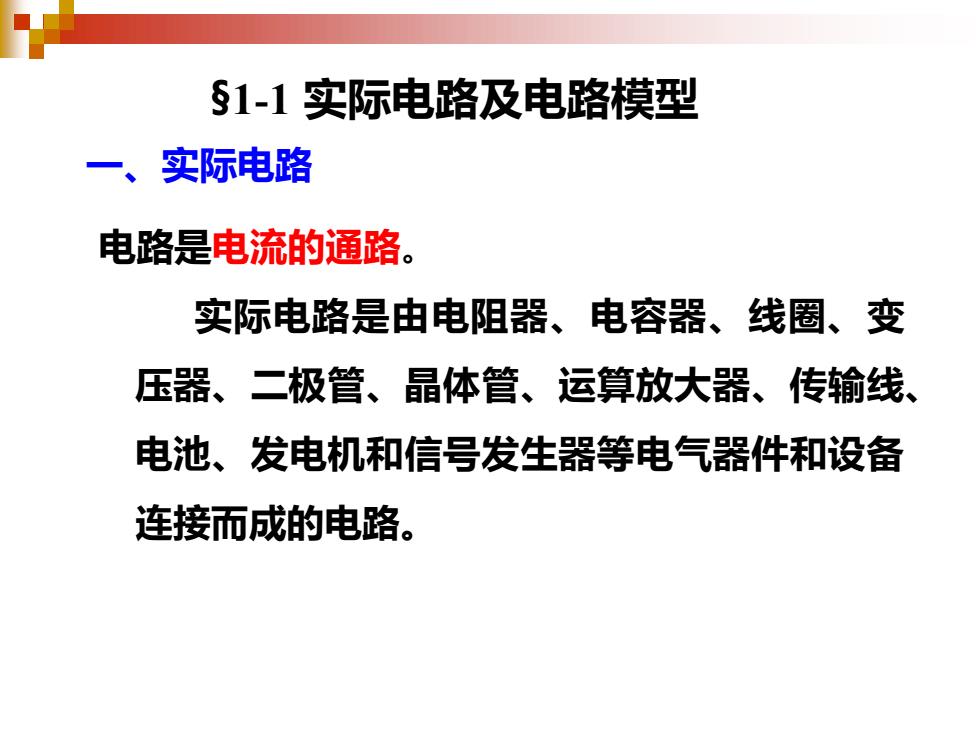

§1-1实际电路及电路模型 一、实际电路 电路是电流的通路。 实际电路是由电阻器、电容器、线圈、变 压器、二极管、晶体管、运算放大器、传输线、 电池、发电机和信号发生器等电气器件和设备 连接而成的电路
§1-1 实际电路及电路模型 一、实际电路 电路是电流的通路。 实际电路是由电阻器、电容器、线圈、变 压器、二极管、晶体管、运算放大器、传输线、 电池、发电机和信号发生器等电气器件和设备 连接而成的电路

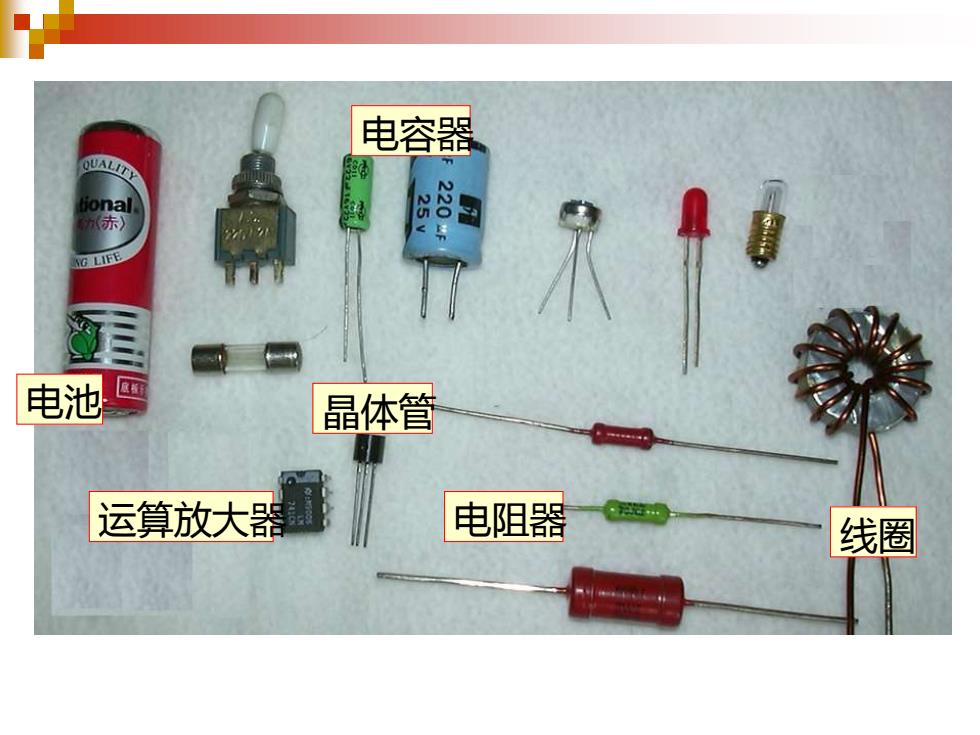

电容器 220 电池雪 晶体管 运算放大器 电阻器 线圈
电阻器 电容器 线圈 电池 运算放大器 晶体管

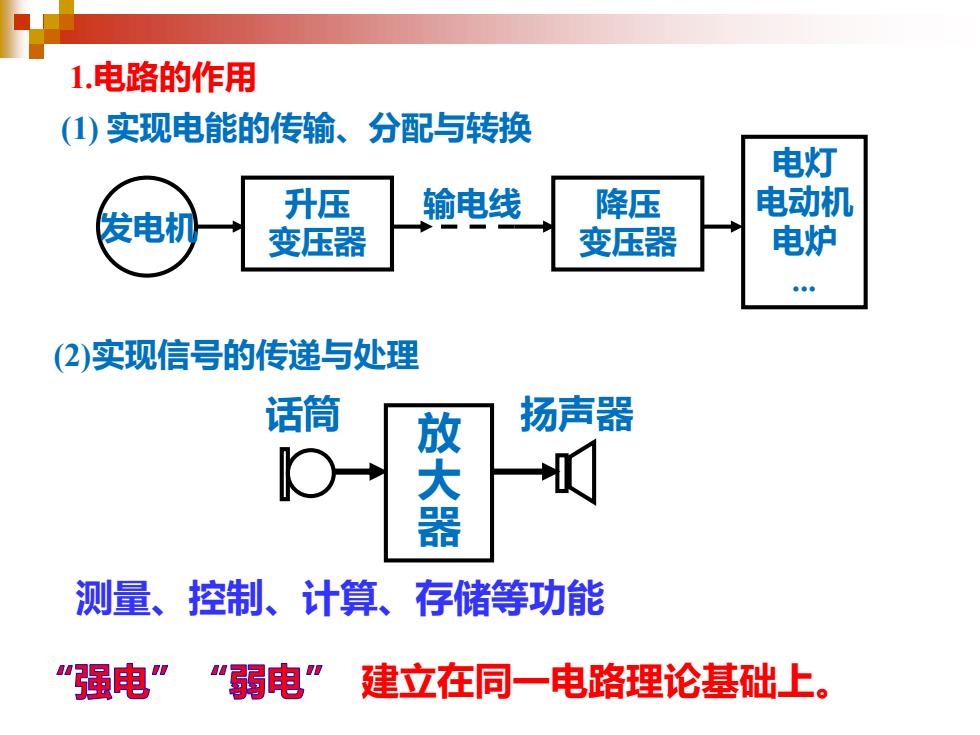

1.电路的作用 (1)实现电能的传输、分配与转换 电灯 升压 降压 电动机 发电机 输电线 变压器 变压器 电炉 (2)实现信号的传递与处理 话筒 扬声器 放大器 测量、控制、计算、存储等功能 “强电”“弱电”建立在同一电路理论基础上
(1) 实现电能的传输、分配与转换 (2)实现信号的传递与处理 放 大 器 话筒 扬声器 1.电路的作用 发电机 升压 变压器 降压 变压器 电灯 电动机 电炉 . 输电线 测量、控制、计算、存储等功能 建立在同一电路理论基础上

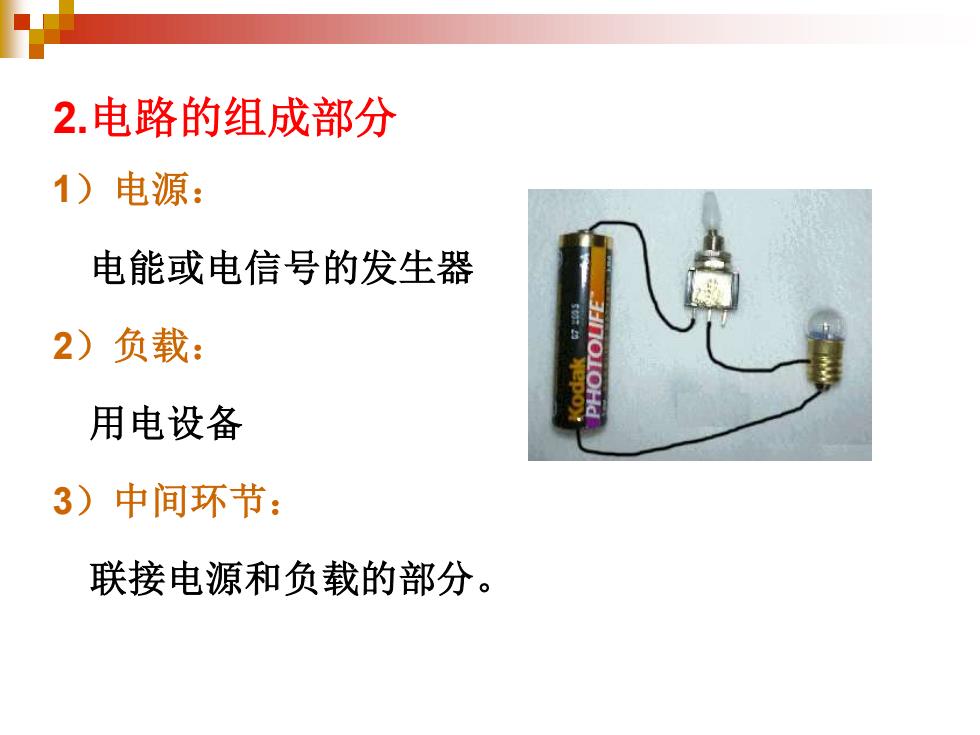

2.电路的组成部分 1)电源： 电能或电信号的发生器 2)负载： 用电设备 3)中间环节： 联接电源和负载的部分
2.电路的组成部分 1）电源： 电能或电信号的发生器 2）负载： 用电设备 3）中间环节： 联接电源和负载的部分
