过大从而阻碍铸件收缩也会形成裂纹。 防止措施：控制铁水含硫量，提高型砂退让性，控制型芯骨尺寸或在大的型 芯中加一定的使其退让性改善的疏松材料（草绳、焦炭等。） 3)表面缺陷：主要表现为如冷隔、夹砂等 冷隔产生原因：浇注温度过低或浇注速度过慢所引起的。 防止措施：可采用提高浇注温度以及浇注速度的方法。 夹砂产生的原因：主要是内腔受热，表层铸型变形引起。 防止措施：防止夹砂可在型砂中加入一定量的木屑和煤粉等，在造型时春砂 要均匀。在修型时不要过多地来回修磨型腔表面，大平面的铸件可插上钉子，缩 短浇注时间等，均可有利防止夹砂。 4)铸件形状：如浇注不足，错箱等 产生原因：浇不足主要是浇注时金属液体不够和对铸件重量估计不足使铸件 尺寸不合格而成废品。错箱是合箱时定位不准，导致合偏而产生的。 5)铸件成分：如化学成分，机械性能 产生原因：可能是元素烧损量估计的不准确而引起的。 防止措施：只要原材料成分准确无误，加上熔化时对烧损元素估计正确，浇 注温度达到要求，则铸件组织、机械性能和物理性能都能达到要求。 以上五种缺陷形成的原因是错综复杂的，防止的措施也是多种多样。这是因 为铸造工艺过程环节较多，牵涉面较广的缘故。因此，在分析具体缺陷时，要做 出周密的研究，作出正确的判断和采取有效的防止措施。 21
21 过大从而阻碍铸件收缩也会形成裂纹。 防止措施：控制铁水含硫量，提高型砂退让性，控制型芯骨尺寸或在大的型 芯中加一定的使其退让性改善的疏松材料（草绳、焦炭等。） 3) 表面缺陷：主要表现为如冷隔、夹砂等 冷隔产生原因：浇注温度过低或浇注速度过慢所引起的。 防止措施：可采用提高浇注温度以及浇注速度的方法。 夹砂产生的原因：主要是内腔受热，表层铸型变形引起。 防止措施：防止夹砂可在型砂中加入一定量的木屑和煤粉等，在造型时舂砂 要均匀。在修型时不要过多地来回修磨型腔表面，大平面的铸件可插上钉子，缩 短浇注时间等，均可有利防止夹砂。 4) 铸件形状：如浇注不足，错箱等 产生原因：浇不足主要是浇注时金属液体不够和对铸件重量估计不足使铸件 尺寸不合格而成废品。错箱是合箱时定位不准，导致合偏而产生的。 5) 铸件成分：如化学成分，机械性能 产生原因：可能是元素烧损量估计的不准确而引起的。 防止措施：只要原材料成分准确无误，加上熔化时对烧损元素估计正确，浇 注温度达到要求，则铸件组织、机械性能和物理性能都能达到要求。 以上五种缺陷形成的原因是错综复杂的，防止的措施也是多种多样。这是因 为铸造工艺过程环节较多，牵涉面较广的缘故。因此，在分析具体缺陷时，要做 出周密的研究，作出正确的判断和采取有效的防止措施

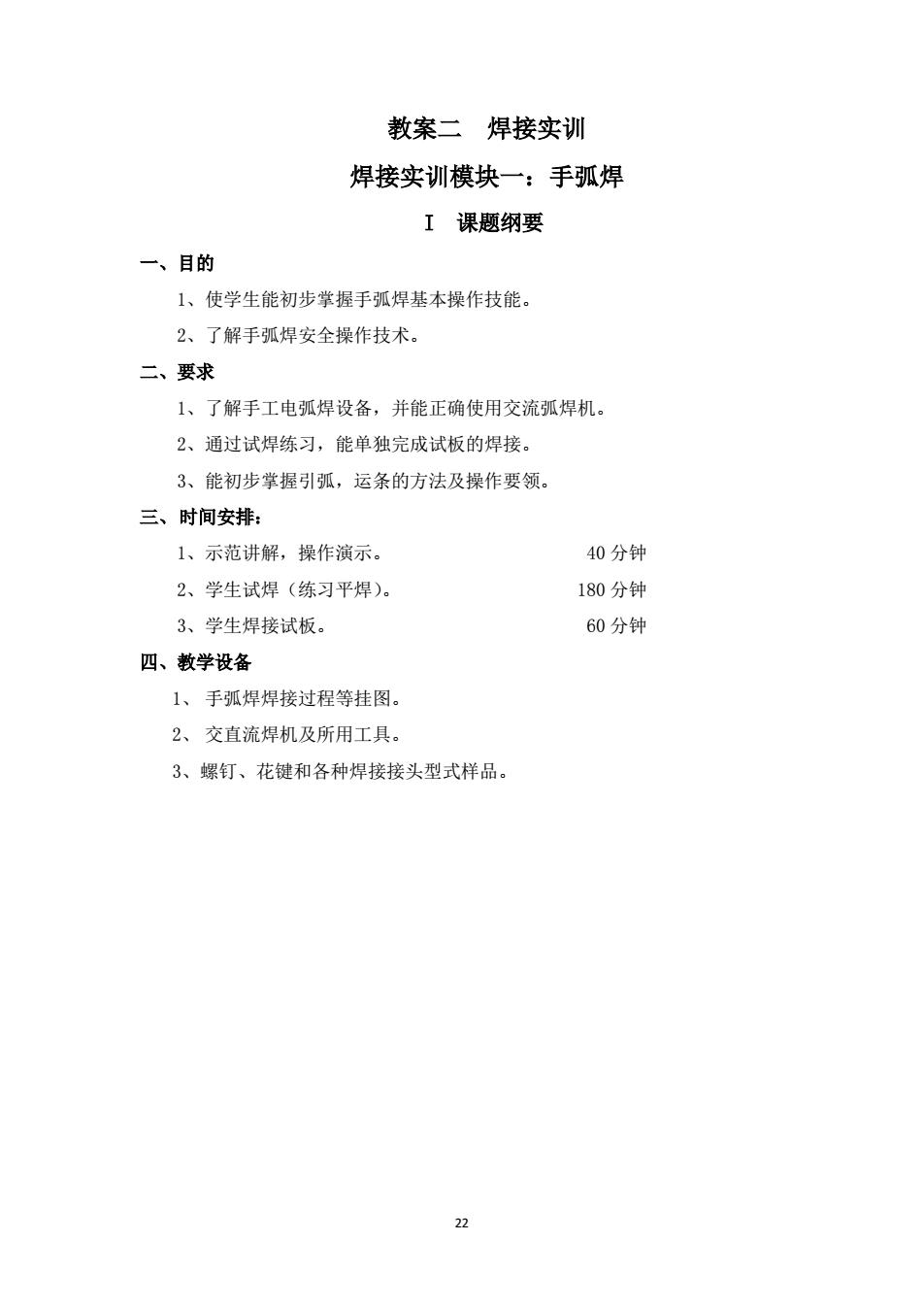

教案二焊接实训 焊接实训模块一：手弧焊 I课题纲要 一、目的 1、使学生能初步掌握手弧焊基本操作技能。 2、了解手弧焊安全操作技术。 二、要求 1、了解手工电弧焊设备，并能正确使用交流弧焊机。 2、通过试焊练习，能单独完成试板的焊接。 3、能初步掌握引弧，运条的方法及操作要领。 三、时间安排： 1、示范讲解，操作演示。 40分钟 2、学生试焊（练习平焊）。 180分钟 3、学生焊接试板。 60分钟 四、教学设备 1、手弧焊焊接过程等挂图。 2、交直流焊机及所用工具。 3、螺钉、花键和各种焊接接头型式样品。 之
22 教案二 焊接实训 焊接实训模块一：手弧焊 I 课题纲要 一、目的 1、使学生能初步掌握手弧焊基本操作技能。 2、了解手弧焊安全操作技术。 二、要求 1、了解手工电弧焊设备，并能正确使用交流弧焊机。 2、通过试焊练习，能单独完成试板的焊接。 3、能初步掌握引弧，运条的方法及操作要领。 三、 时间安排： 1、示范讲解，操作演示。 40 分钟 2、学生试焊（练习平焊）。 180 分钟 3、学生焊接试板。 60 分钟 四、教学设备 1、 手弧焊焊接过程等挂图。 2、 交直流焊机及所用工具。 3、螺钉、花键和各种焊接接头型式样品

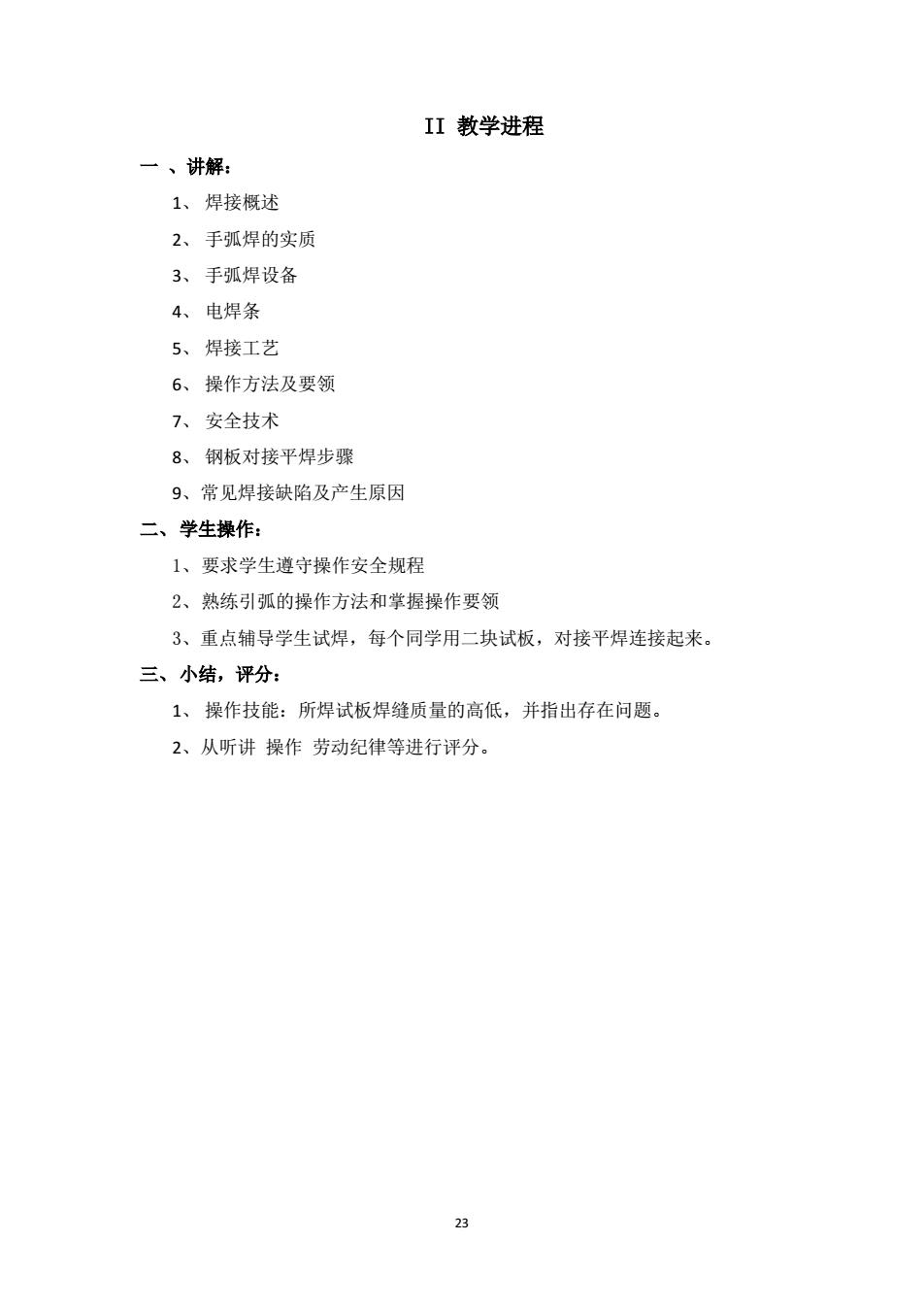

II教学进程 一、讲解： 1、焊接概述 2、手弧焊的实质 3、手弧焊设备 4、电焊条 5、焊接工艺 6、操作方法及要领 7、安全技术 8、钢板对接平焊步骤 9、常见焊接缺陷及产生原因 二、学生操作： 1、要求学生遵守操作安全规程 2、熟练引弧的操作方法和掌握操作要领 3、重点辅导学生试焊，每个同学用二块试板，对接平焊连接起来。 三、小结，评分： 1、操作技能：所焊试板焊缝质量的高低，并指出存在问题。 2、从听讲操作劳动纪律等进行评分。 23
23 II 教学进程 一 、讲解： 1、 焊接概述 2、 手弧焊的实质 3、 手弧焊设备 4、 电焊条 5、 焊接工艺 6、 操作方法及要领 7、 安全技术 8、 钢板对接平焊步骤 9、常见焊接缺陷及产生原因 二、 学生操作： 1、要求学生遵守操作安全规程 2、熟练引弧的操作方法和掌握操作要领 3、重点辅导学生试焊，每个同学用二块试板，对接平焊连接起来。 三、 小结，评分： 1、 操作技能：所焊试板焊缝质量的高低，并指出存在问题。 2、从听讲 操作 劳动纪律等进行评分

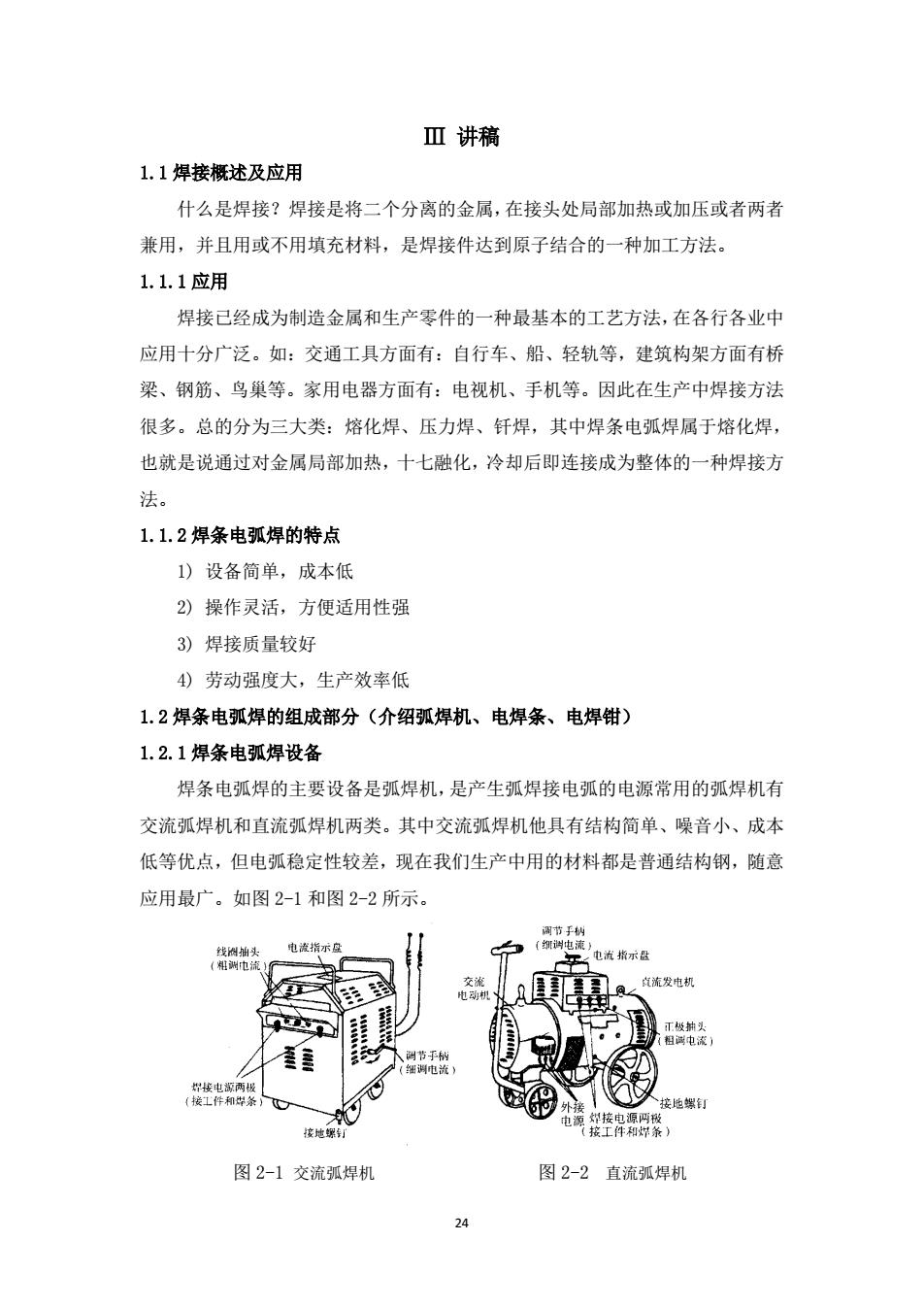

Ⅲ讲稿 1.1焊接概述及应用 什么是焊接？焊接是将二个分离的金属，在接头处局部加热或加压或者两者 兼用，并且用或不用填充材料，是焊接件达到原子结合的一种加工方法。 1.1.1应用 焊接已经成为制造金属和生产零件的一种最基本的工艺方法，在各行各业中 应用十分广泛。如：交通工具方面有：自行车、船、轻轨等，建筑构架方面有桥 梁、钢筋、鸟巢等。家用电器方面有：电视机、手机等。因此在生产中焊接方法 很多。总的分为三大类：熔化焊、压力焊、钎焊，其中焊条电弧焊属于熔化焊， 也就是说通过对金属局部加热，十七融化，冷却后即连接成为整体的一种焊接方 法。 1.1.2焊条电弧焊的特点 1)设备简单，成本低 2)操作灵活，方便适用性强 3)焊接质量较好 4)劳动强度大，生产效率低 1.2焊条电弧焊的组成部分（介绍弧焊机、电焊条、电焊钳） 1.2.1焊条电弧焊设备 焊条电弧焊的主要设备是弧焊机，是产生弧焊接电弧的电源常用的弧焊机有 交流弧焊机和直流弧焊机两类。其中交流弧焊机他具有结构简单、噪音小、成本 低等优点，但电弧稳定性较差，现在我们生产中用的材料都是普通结构钢，随意 应用最广。如图2-1和图2-2所示。 调节手柄 线捌抽头 电泼指示盘 (细调电流) 电流指示盘 (粗测巾流 交流 点流发电机 地动机 工极轴头 粗鸿电流) 人刷节于 (细调电流) 捏接电源两援 (接1件和碎条) 接地螺钉 电源州接电源两被 接地螺打 接工件和炉条 图2-1交流弧焊机 图2-2直流弧焊机 24
24 Ⅲ 讲稿 1.1 焊接概述及应用 什么是焊接？焊接是将二个分离的金属，在接头处局部加热或加压或者两者 兼用，并且用或不用填充材料，是焊接件达到原子结合的一种加工方法。 1.1.1 应用 焊接已经成为制造金属和生产零件的一种最基本的工艺方法，在各行各业中 应用十分广泛。如：交通工具方面有：自行车、船、轻轨等，建筑构架方面有桥 梁、钢筋、鸟巢等。家用电器方面有：电视机、手机等。因此在生产中焊接方法 很多。总的分为三大类：熔化焊、压力焊、钎焊，其中焊条电弧焊属于熔化焊， 也就是说通过对金属局部加热，十七融化，冷却后即连接成为整体的一种焊接方 法。 1.1.2 焊条电弧焊的特点 1) 设备简单，成本低 2) 操作灵活，方便适用性强 3) 焊接质量较好 4) 劳动强度大，生产效率低 1.2 焊条电弧焊的组成部分（介绍弧焊机、电焊条、电焊钳） 1.2.1 焊条电弧焊设备 焊条电弧焊的主要设备是弧焊机，是产生弧焊接电弧的电源常用的弧焊机有 交流弧焊机和直流弧焊机两类。其中交流弧焊机他具有结构简单、噪音小、成本 低等优点，但电弧稳定性较差，现在我们生产中用的材料都是普通结构钢，随意 应用最广。如图 2-1 和图 2-2 所示。 图 2-1 交流弧焊机 图 2-2 直流弧焊机

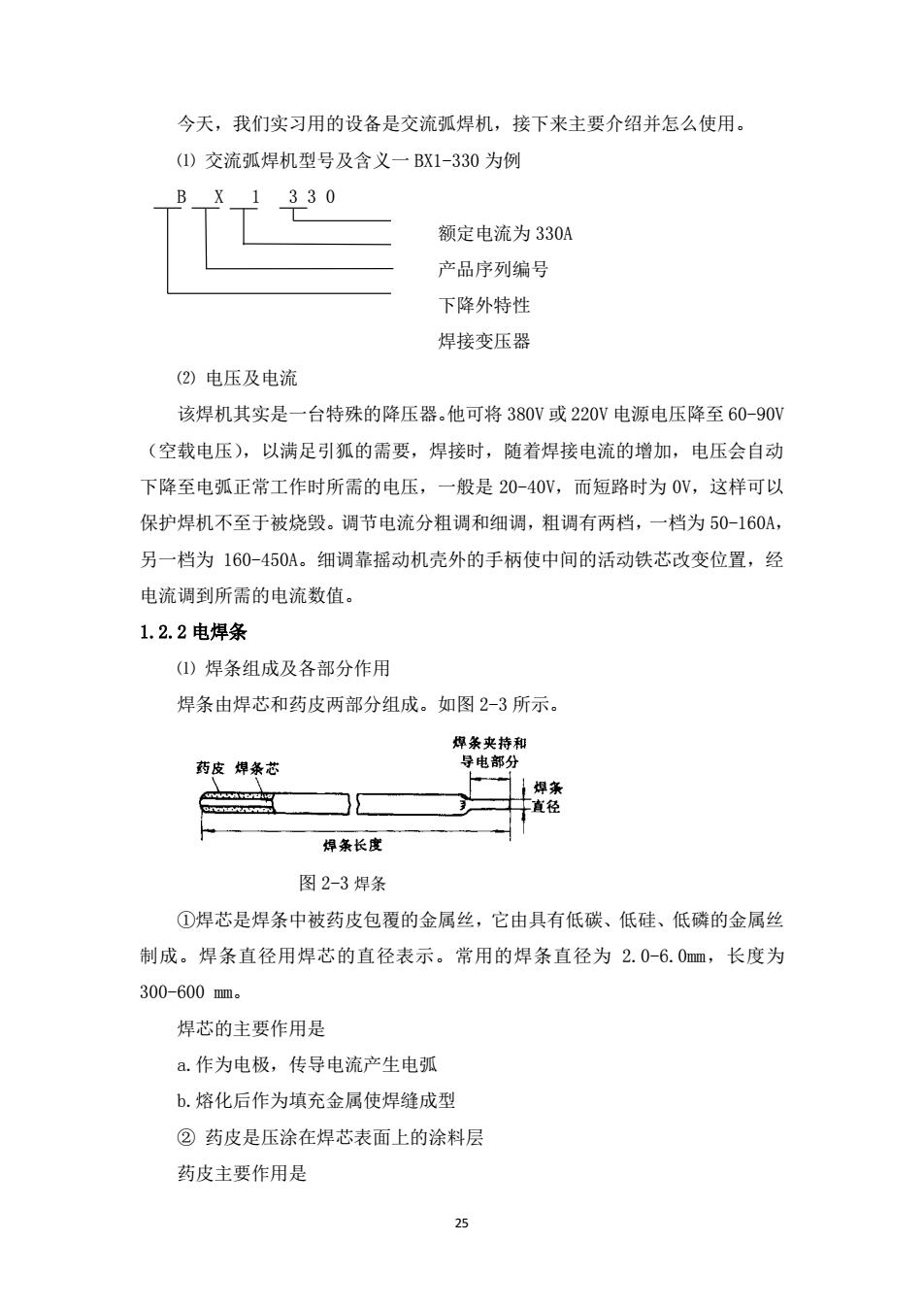

今天，我们实习用的设备是交流弧焊机，接下来主要介绍并怎么使用。 (1)交流弧焊机型号及含义一BX1-330为例 B X1 330 额定电流为330A 产品序列编号 下降外特性 焊接变压器 (2)电压及电流 该焊机其实是一台特殊的降压器。他可将380V或220V电源电压降至60-90V (空载电压)，以满足引狐的需要，焊接时，随着焊接电流的增加，电压会自动 下降至电弧正常工作时所需的电压，一般是20-40V,而短路时为0V,这样可以 保护焊机不至于被烧毁。调节电流分粗调和细调，粗调有两档，一档为50-160A, 另一档为160-450A。细调靠摇动机壳外的手柄使中间的活动铁芯改变位置，经 电流调到所需的电流数值。 1.2.2电焊条 (①)焊条组成及各部分作用 焊条由焊芯和药皮两部分组成。如图2-3所示。 焊条夹持和 药皮焊条芯 导电部分 焊条 直径 焊条长度 图2-3焊条 ①焊芯是焊条中被药皮包覆的金属丝，它由具有低碳、低硅、低磷的金属丝 制成。焊条直径用焊芯的直径表示。常用的焊条直径为2.0-6.0mm,长度为 300-600mm。 焊芯的主要作用是 a.作为电极，传导电流产生电弧 b.熔化后作为填充金属使焊缝成型 ②药皮是压涂在焊芯表面上的涂料层 药皮主要作用是 25
25 今天，我们实习用的设备是交流弧焊机，接下来主要介绍并怎么使用。 ⑴ 交流弧焊机型号及含义一 BX1-330 为例 B X 1 3 3 0 额定电流为 330A 产品序列编号 下降外特性 焊接变压器 ⑵ 电压及电流 该焊机其实是一台特殊的降压器。他可将 380V 或 220V 电源电压降至 60-90V （空载电压），以满足引狐的需要，焊接时，随着焊接电流的增加，电压会自动 下降至电弧正常工作时所需的电压，一般是 20-40V，而短路时为 0V，这样可以 保护焊机不至于被烧毁。调节电流分粗调和细调，粗调有两档，一档为 50-160A， 另一档为 160-450A。细调靠摇动机壳外的手柄使中间的活动铁芯改变位置，经 电流调到所需的电流数值。 1.2.2 电焊条 ⑴ 焊条组成及各部分作用 焊条由焊芯和药皮两部分组成。如图 2-3 所示。 图 2-3 焊条 ①焊芯是焊条中被药皮包覆的金属丝，它由具有低碳、低硅、低磷的金属丝 制成。焊条直径用焊芯的直径表示。常用的焊条直径为 2.0-6.0mm，长度为 300-600 mm。 焊芯的主要作用是 a.作为电极，传导电流产生电弧 b.熔化后作为填充金属使焊缝成型 ② 药皮是压涂在焊芯表面上的涂料层 药皮主要作用是
