虽例大学 工程训练中心 SOOCHOW UNIVERSITY ENGINEERING TRAINING CENTER 车工实习模块一：车床及车外圆 ,I课题纲要 一、目的 三、时间安排 1了解车床工作原理、车削加工特点、 1示范讲解约30分钟。 应用范围及车削一般能达到的精度和 2学生熟悉车床及空机练习约15 表面粗糙度值。 分钟。 2使学生初步掌握正确操作车床。 3完成实习件的加工。 四、教学设备 3初步了解外圆加工的基本过程和操 1C6140车床一台。 作方法。 2车削加工挂图一组。 二、要求 3游标卡尺0~150mm一把。 1熟悉车床各手柄的作用及操作方法。 2在遵守安全操作规则的情况下，能 独立操纵车床。 3初步了解切削用量的选择，能完成 简单的外圆加工。 1
车工实习模块一：车床及车外圆 • Ⅰ课题纲要 一、目的 1 了解车床工作原理、车削加工特点、 应用范围及车削一般能达到的精度和 表面粗糙度值。 2 使学生初步掌握正确操作车床。 3 初步了解外圆加工的基本过程和操 作方法。 二、要求 1 熟悉车床各手柄的作用及操作方法。 2 在遵守安全操作规则的情况下，能 独立操纵车床。 3 初步了解切削用量的选择，能完成 简单的外圆加工。 1 三、时间安排 1 示范讲解约30分钟。 2 学生熟悉车床及空机练习约15 分钟。 3 完成实习件的加工。 四、教学设备 1 C6140车床一台。 2 车削加工挂图一组。 3 游标卡尺0 ～150mm一把。 工程训练中心 ENGINEERING TRAINING CENTER
虽例大学 工程训练中心 SOOCHOW UNIVERSITY ENGINEERING TRAINING CENTER Ⅱ教学进程 一、讲解及示范演示 三、实习件的加工。 1车床型号。 1在熟练掌握各手柄的情况下，粗 2车床的传动特点及加工范围。 加工实习件。 3车床结构及各部分功用。 2操作时注意以下安全规则： 4工件装夹。 ①开车前检查各手柄是否到位。 5车刀装夹。 ②主轴变速必须停稳以后方可进 6外圆加工。 行。 ③大、中、小拖板要处于合适位 7安全操作规程介绍。 置，以防超出极限位置发生事故。 8车床维护保养。 3正确使用游标卡尺。 二、学生空机练习 1练习步骤：按先集中、后分开， 先不开动车床、再开动车床的原则进行。 2练习重点：主轴箱、进给箱的调 整和溜板箱各手柄的操作。 2
Ⅱ 教学进程 一、讲解及示范演示 1 车床型号。 2 车床的传动特点及加工范围。 3 车床结构及各部分功用。 4 工件装夹。 5 车刀装夹。 6 外圆加工。 7 安全操作规程介绍。 8 车床维护保养。 二、学生空机练习 1 练习步骤：按先集中、后分开， 先不开动车床、再开动车床的原则进行。 2 练习重点：主轴箱、进给箱的调 整和溜板箱各手柄的操作。 2 三、实习件的加工。 1 在熟练掌握各手柄的情况下，粗 加工实习件。 2 操作时注意以下安全规则： ①开车前检查各手柄是否到位。 ②主轴变速必须停稳以后方可进 行。 ③大、中、小拖板要处于合适位 置，以防超出极限位置发生事故。 3 正确使用游标卡尺。 工程训练中心 ENGINEERING TRAINING CENTER
系州大学 工程训练中心 SOOCHOW UNIVERSITY ENGINEERING TRAINING CENTER §1.1车床概述 车削加工主要用于各种不同的回转 体表面的加工，它是机械加工中应用最 为广泛的方法之一。车削加工使用的机 床叫车床。车床是金属切削机床中数量 最多的一种，大约占机床总数的一半以 上。 3
• §1.1车床概述 车削加工主要用于各种不同的回转 体表面的加工，它是机械加工中应用最 为广泛的方法之一 。车削加工使用的机 床叫车床。车床是金属切削机床中数量 最多的一种，大约占机床总数的一半以 上。 3 工程训练中心 ENGINEERING TRAINING CENTER

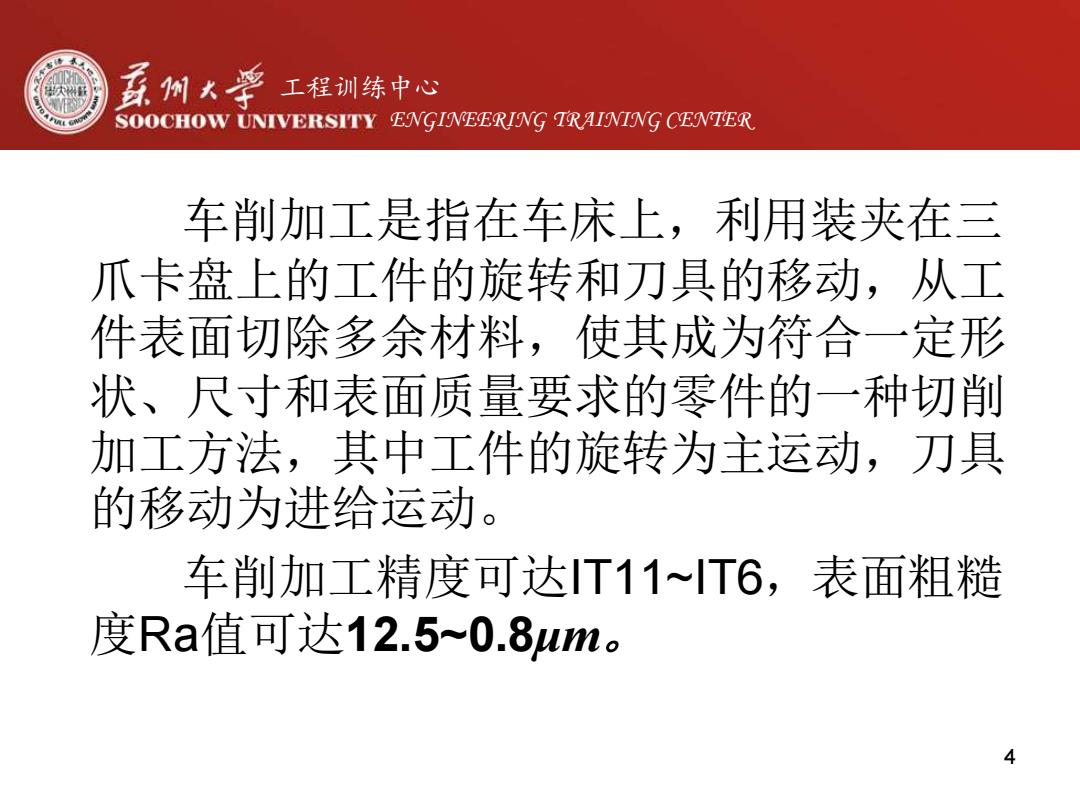

豆例大学 工程训练中心 SOOCHOW UNIVERSITY ENGINEERING TRAINING CENTER. 车削加工是指在车床上，利用装夹在三 爪卡盘上的工件的旋转和刀具的移动，从工 件表面切除多余材料，使其成为符合一定形 状、尺寸和表面质量要求的零件的一种切削 加工方法，其中工件的旋转为主运动，刀具 的移动为进给运动。 车削加工精度可达T11~T6,表面粗糙 度Ra值可达12.5~0.8wmo 4
车削加工是指在车床上，利用装夹在三 爪卡盘上的工件的旋转和刀具的移动，从工 件表面切除多余材料，使其成为符合一定形 状、尺寸和表面质量要求的零件的一种切削 加工方法，其中工件的旋转为主运动，刀具 的移动为进给运动。 车削加工精度可达IT11~IT6，表面粗糙 度Ra值可达12.5~0.8μm。 4 工程训练中心 ENGINEERING TRAINING CENTER
蓝州大要 工程训练中心 SOOCHOW UNIVERSITY ENGINEERING TRAINING CENTER. 车床的种类很多，主要有普通车床、六角车 床、仪表车床、立式车床、多刀车床、自动及半 自动车床、数控车床等，其中大部分为卧式车床。 在车床上可完成的主要工作如下：车端面、 车外圆、车外锥面、切槽、切断、镗孔、切内槽、 钻中心孔、钻孔、铰孔、锪锥孔、车外螺纹、车 内螺纹、攻螺纹、车成形面、滚花等。如图1所示。 我们在实习中使用的车床为CM6140A。 5
车床的种类很多，主要有普通车床、六角车 床、仪表车床、立式车床、多刀车床、自动及半 自动车床、数控车床等，其中大部分为卧式车床。 在车床上可完成的主要工作如下：车端面、 车外圆、车外锥面、切槽、切断、镗孔、切内槽、 钻中心孔、钻孔、铰孔、锪锥孔、车外螺纹、车 内螺纹、攻螺纹、车成形面、滚花等。如图1所示。 我们在实习中使用的车床为CM6140A。 5 工程训练中心 ENGINEERING TRAINING CENTER
