RS触发器真值表 Sp 1(复位) 0(置位) 保持原状本 不确定寿 (a) 指R、S从01或10变成11时，输出端状态不变 16

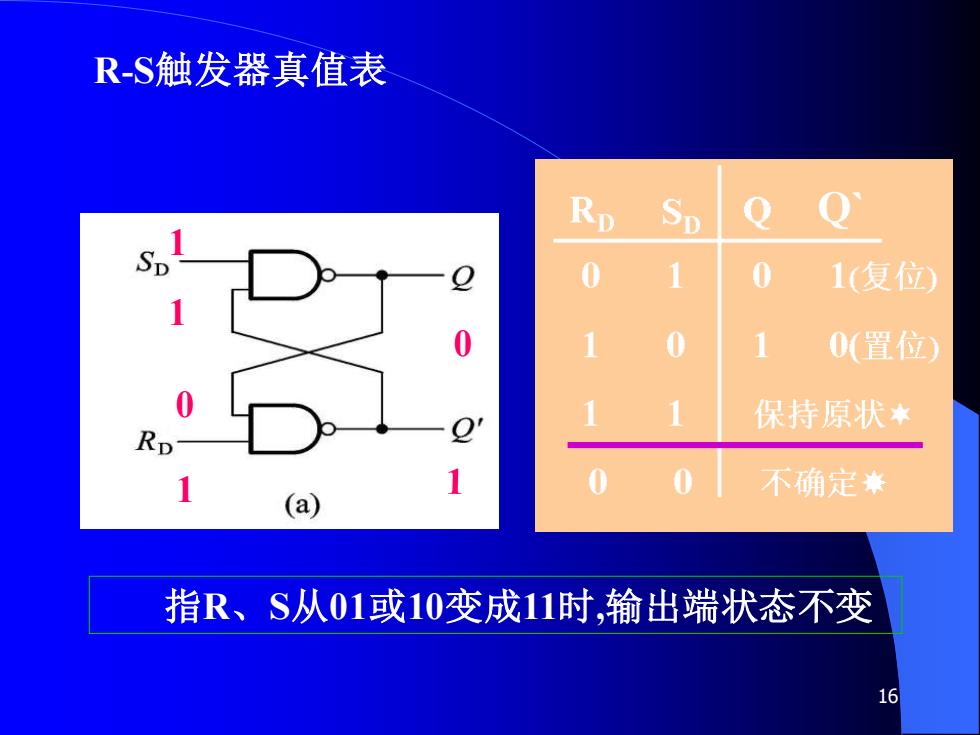

16 R-S触发器真值表 指R、S从01或10变成11时,输出端状态不变 1 0 1 0 1 Q`
RS触发器真值表 Rp 1(复位 0(置位) 保持原状本 不确定本 (a) 指RD、Sn同时从00变成11时， 输出端状态不定 17

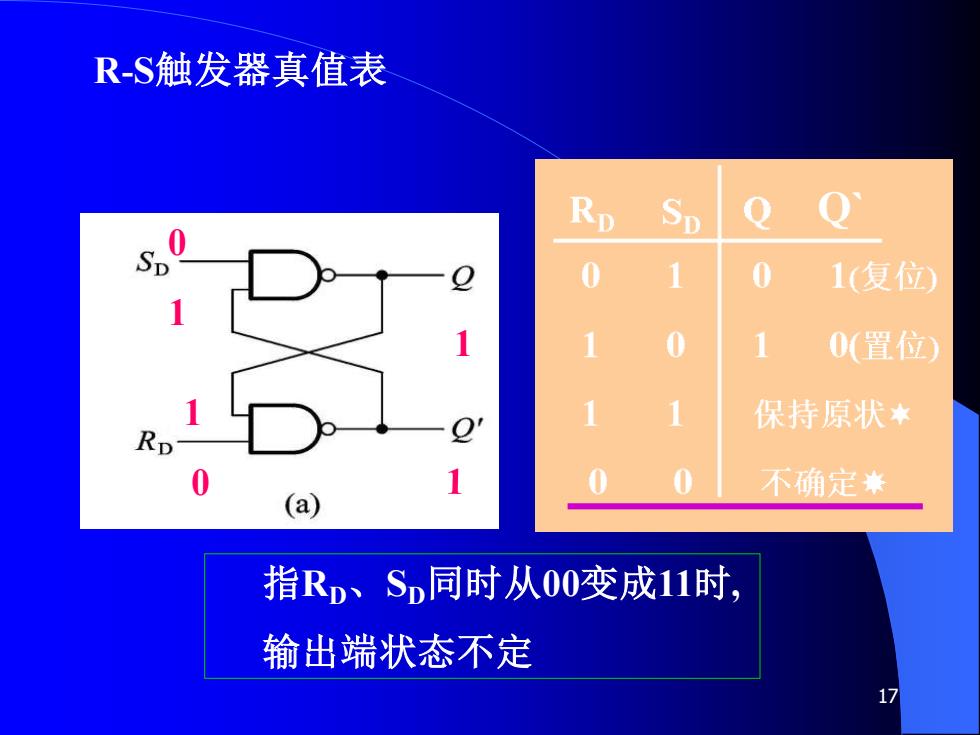

17 R-S触发器真值表 指RD、SD同时从00变成11时, 输出端状态不定 1 0 1 1 0 Q`
RS触发器真值表 RD 1(复位) 0(置位) 保持原状 0 不确定 指RD、SD同时从00变 成11时，输出端状态不定 设计电路时此种情况 Rp 应避免

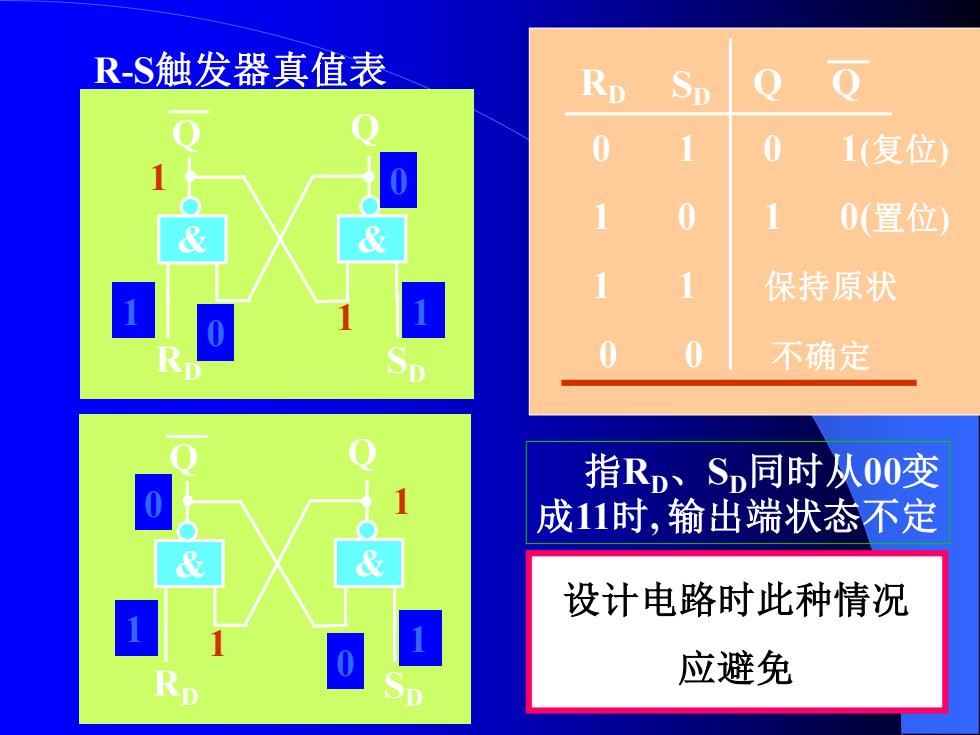

18 RD SD Q Q 0 1 0 1(复位) 1 0 1 0(置位) 1 1 保持原状 0 0 不确定 R-S触发器真值表 指RD、SD同时从00变 成11时, 输出端状态不定 & & RD SD Q Q 0 0 1 1 1 1 1 1 & & RD SD Q Q 0 0 1 1 1 1 1 1 0 0 0 0 即Q、Q也可能是01, 也可能是10 设计电路时此种情况 应避免
R-S触发器特点： (1)具有两个稳态(Q=0,Q=1或Q=1,Q=0),称为 双稳态触发器. (2)可触发使之翻转（使RD、S,之一为0时可翻转）， (③)具有记忆功能Rp、SD都为1时，保持原来状态) 19

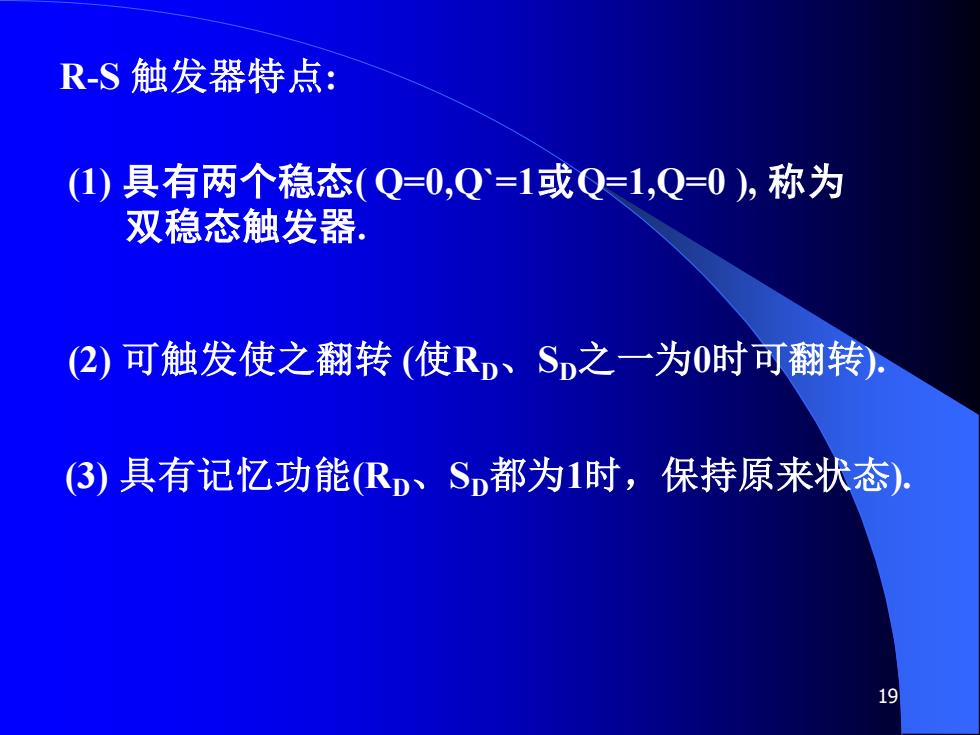

19 R-S 触发器特点: (2) 可触发使之翻转 (使RD、SD之一为0时可翻转). (3) 具有记忆功能(RD、SD都为1时，保持原来状态). (1) 具有两个稳态( Q=0,Q`=1或Q=1,Q=0 ), 称为 双稳态触发器
RS触发器应用举例：单脉冲发生器 Sp +5V ▣-+5V 4.71kΩ 4.7kΩ 20

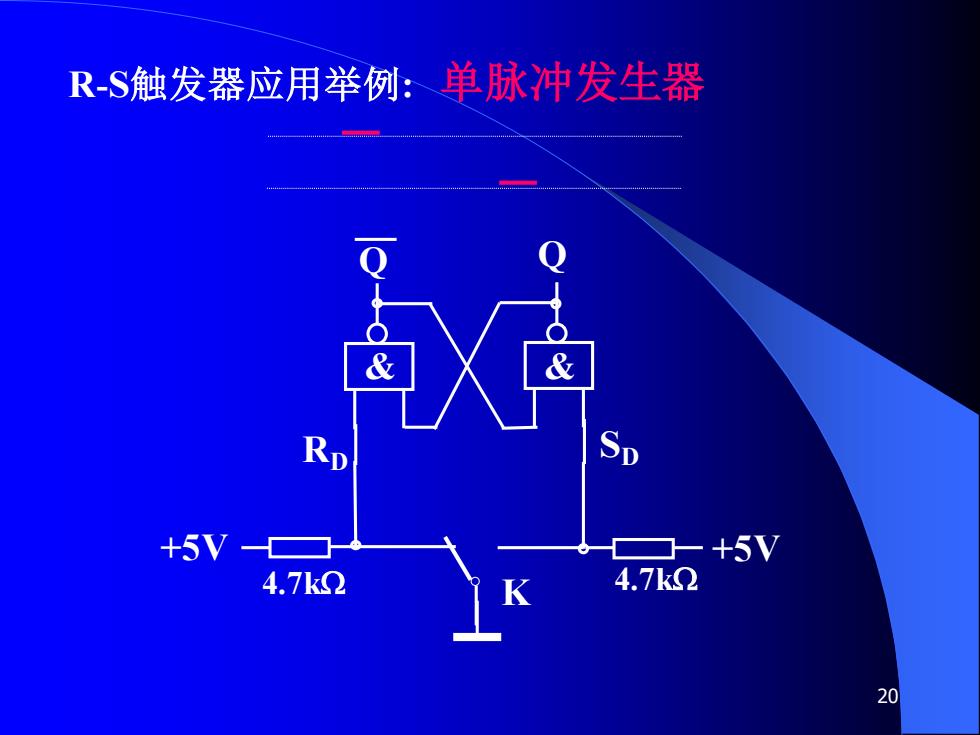

20 R-S触发器应用举例: 单脉冲发生器 & & RD SD Q Q +5V +5V 4.7k 4.7k K
