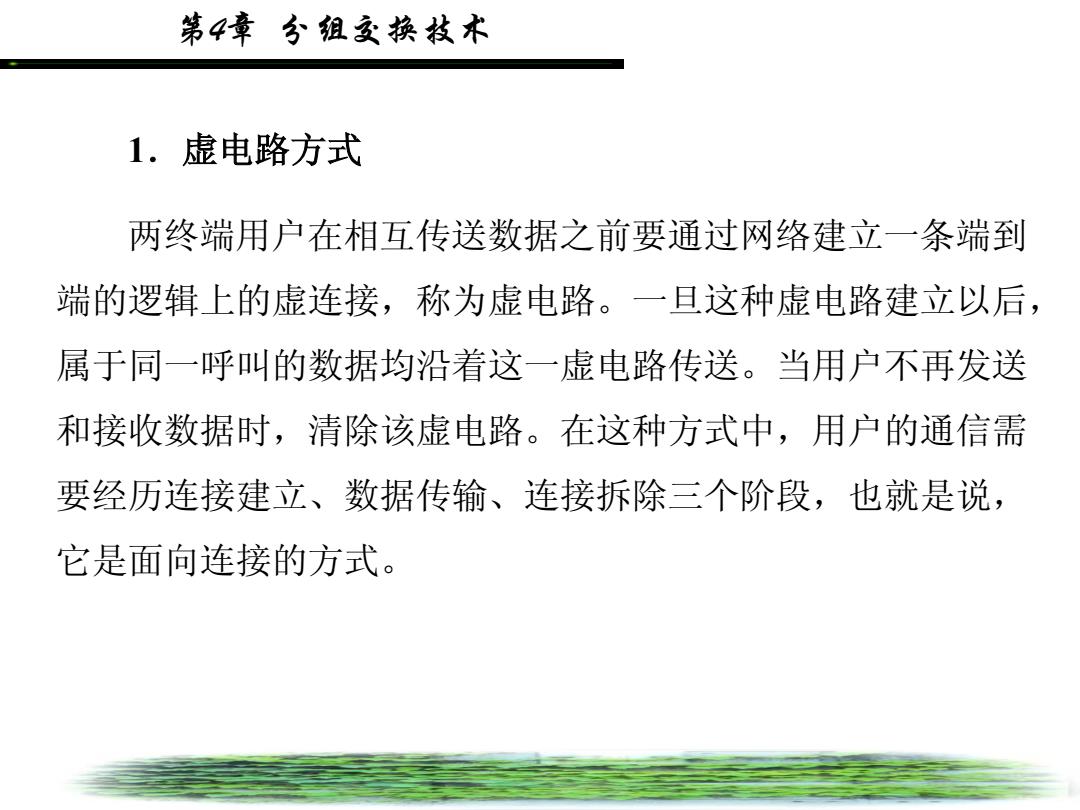

第4章分组交换技术 1.虚电路方式 两终端用户在相互传送数据之前要通过网络建立一条端到 端的逻辑上的虚连接，称为虚电路。一旦这种虚电路建立以后， 属于同一呼叫的数据均沿着这一虚电路传送。当用户不再发送 和接收数据时，清除该虚电路。在这种方式中，用户的通信需 要经历连接建立、数据传输、连接拆除三个阶段，也就是说， 它是面向连接的方式
第4章 分组交换技术 1．虚电路方式 两终端用户在相互传送数据之前要通过网络建立一条端到 端的逻辑上的虚连接，称为虚电路。一旦这种虚电路建立以后， 属于同一呼叫的数据均沿着这一虚电路传送。当用户不再发送 和接收数据时，清除该虚电路。在这种方式中，用户的通信需 要经历连接建立、数据传输、连接拆除三个阶段，也就是说， 它是面向连接的方式

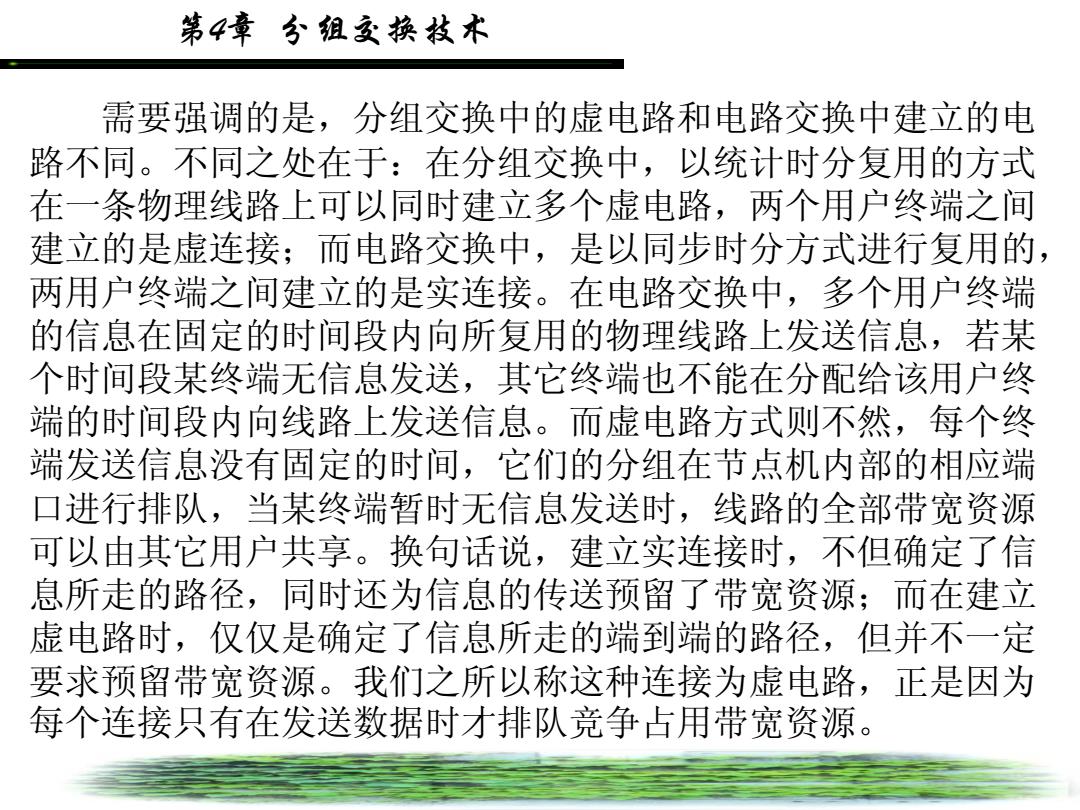

第4章分组交换枝术 需要强调的是，分组交换中的虚电路和电路交换中建立的电 路不同。不同之处在于：在分组交换中，以统计时分复用的方式 在一条物理线路上可以同时建立多个虚电路，两个用户终端之间 建立的是虚连接；而电路交换中，是以同步时分方式进行复用的， 两用户终端之间建立的是实连接。在电路交换中，多个用户终端 的信息在固定的时间段内向所复用的物理线路上发送信息，若某 个时间段某终端无信息发送，其它终端也不能在分配给该用户终 端的时间段内向线路上发送信息。而虚电路方式则不然，每个终 端发送信息没有固定的时间，它们的分组在节点机内部的相应端 口进行排队，当某终端暂时无信息发送时，线路的全部带宽资源 可以由其它用户共享。换句话说，建立实连接时，不但确定了信 息所走的路径，同时还为信息的传送预留了带宽资源；而在建立 虚电路时，仅仅是确定了信息所走的端到端的路径，但并不一定 要求预留带宽资源。我们之所以称这种连接为虚电路，正是因为 每个连接只有在发送数据时才排队竞争占用带宽资源
第4章 分组交换技术 需要强调的是，分组交换中的虚电路和电路交换中建立的电 路不同。不同之处在于：在分组交换中，以统计时分复用的方式 在一条物理线路上可以同时建立多个虚电路，两个用户终端之间 建立的是虚连接；而电路交换中，是以同步时分方式进行复用的， 两用户终端之间建立的是实连接。在电路交换中，多个用户终端 的信息在固定的时间段内向所复用的物理线路上发送信息，若某 个时间段某终端无信息发送，其它终端也不能在分配给该用户终 端的时间段内向线路上发送信息。而虚电路方式则不然，每个终 端发送信息没有固定的时间，它们的分组在节点机内部的相应端 口进行排队，当某终端暂时无信息发送时，线路的全部带宽资源 可以由其它用户共享。换句话说，建立实连接时，不但确定了信 息所走的路径，同时还为信息的传送预留了带宽资源；而在建立 虚电路时，仅仅是确定了信息所走的端到端的路径，但并不一定 要求预留带宽资源。我们之所以称这种连接为虚电路，正是因为 每个连接只有在发送数据时才排队竞争占用带宽资源

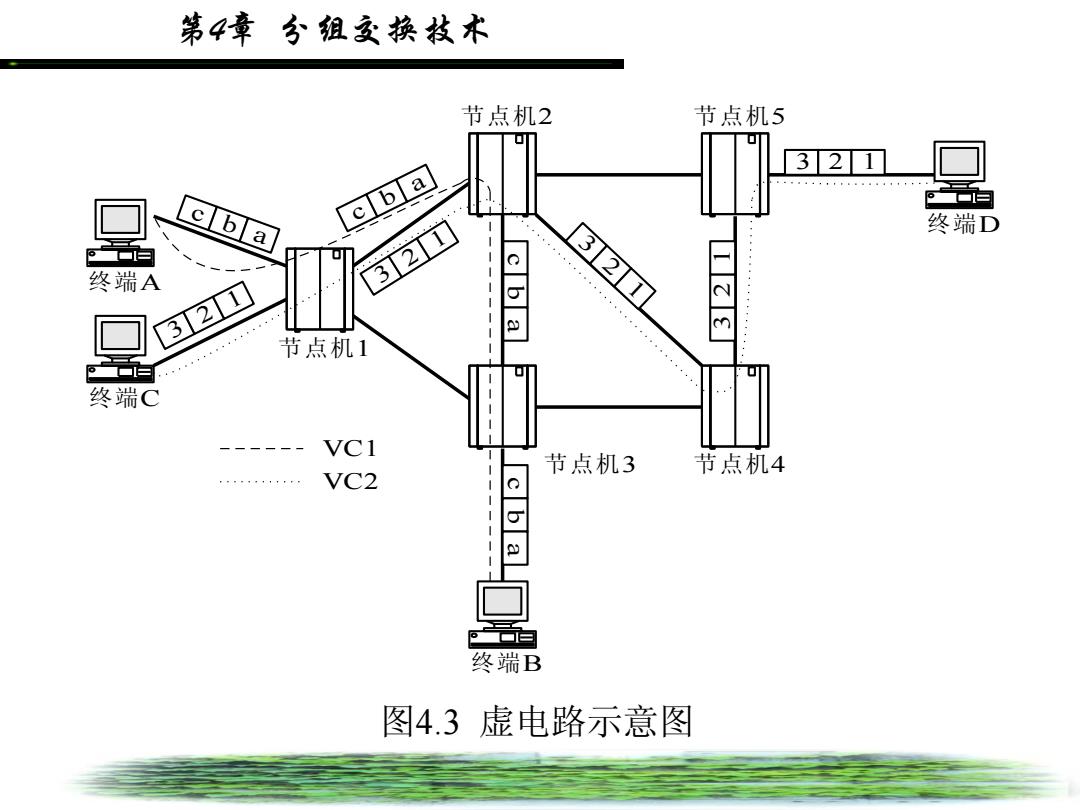

第4章分组交换技术 如图4.3所示，网中已建立起两条虚电路，VC1:A一1一 2一3—B,VC2:C一1—2一4—5—D。所有A—B的分组均沿着 VC1从A到达B,所有C一D的分组均沿着VC2从C到达D,在1一 2之间的物理链路上，VC1、VC2共享资源。若VC1暂时无数据 可送时，网络将保持这种连接，但将所有的传送能力和交换机 的处理能力交给VC2,此时VC1并不占用带宽资源
第4章 分组交换技术 如图4.3所示，网中已建立起两条虚电路，VC1：A—1— 2—3—B，VC2：C—1—2—4—5—D。所有A—B的分组均沿着 VC1从A到达B，所有C—D的分组均沿着VC2从C到达D，在1— 2之间的物理链路上，VC1、VC2共享资源。若VC1暂时无数据 可送时，网络将保持这种连接，但将所有的传送能力和交换机 的处理能力交给VC2，此时VC1并不占用带宽资源
第4章分组交换枝术 节点机2 节点机5 321 。音白 c b a cb a 终端D 终端A 321 321 321 节点机1 终端C VCI 节点机3 节点机4 VC2 。自 终端B 图4.3虚电路示意图
第4章 分组交换技术 图4.3 虚电路示意图 c b a 3 2 1 3 2 1 3 2 1 c b a 节点机3 节点机4 终 端A 终 端C 节点机1 节点机2 节点机5 终 端B 终 端D VC1 VC2 3 2 1 c b a 3 2 1 c b a

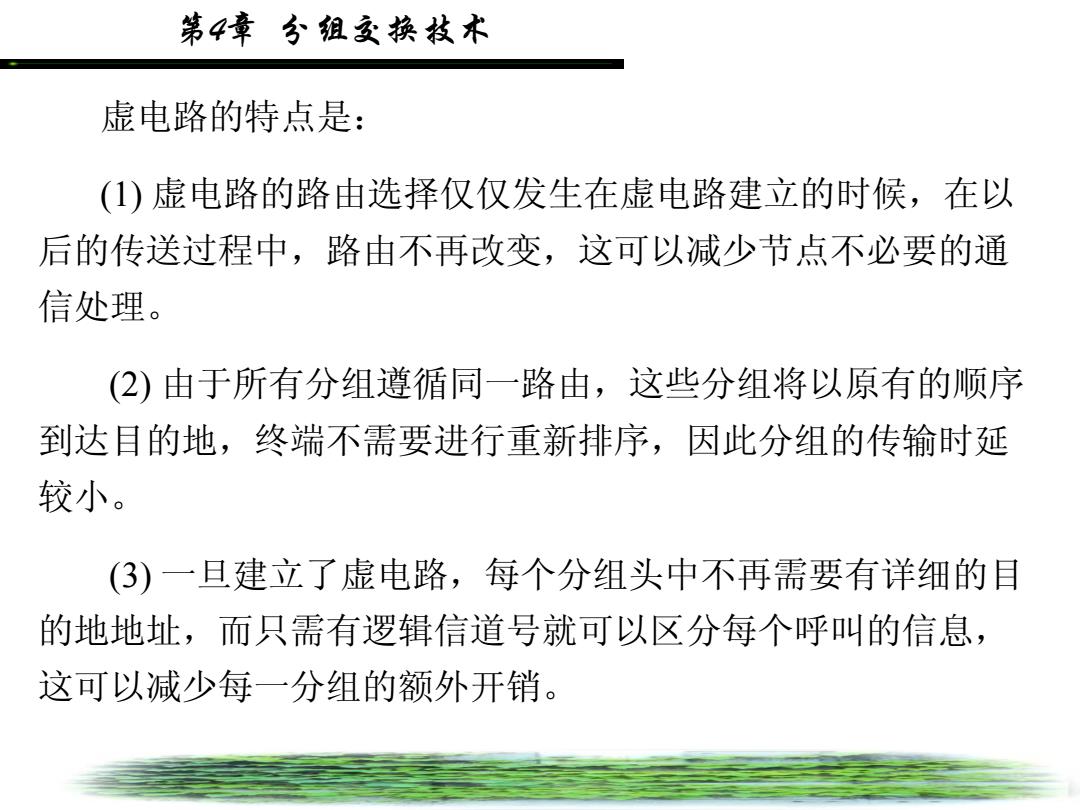

第4章分组交换技术 虚电路的特点是： ()虚电路的路由选择仅仅发生在虚电路建立的时候，在以 后的传送过程中，路由不再改变，这可以减少节点不必要的通 信处理。 (2)由于所有分组遵循同一路由，这些分组将以原有的顺序 到达目的地，终端不需要进行重新排序，因此分组的传输时延 较小。 (3)一旦建立了虚电路，每个分组头中不再需要有详细的目 的地地址，而只需有逻辑信道号就可以区分每个呼叫的信息， 这可以减少每一分组的额外开销
第4章 分组交换技术 虚电路的特点是： (1) 虚电路的路由选择仅仅发生在虚电路建立的时候，在以 后的传送过程中，路由不再改变，这可以减少节点不必要的通 信处理。 (2) 由于所有分组遵循同一路由，这些分组将以原有的顺序 到达目的地，终端不需要进行重新排序，因此分组的传输时延 较小。 (3) 一旦建立了虚电路，每个分组头中不再需要有详细的目 的地地址，而只需有逻辑信道号就可以区分每个呼叫的信息， 这可以减少每一分组的额外开销
