第1章绪论 现代交换技术
第1章 绪 论 现代交换技术

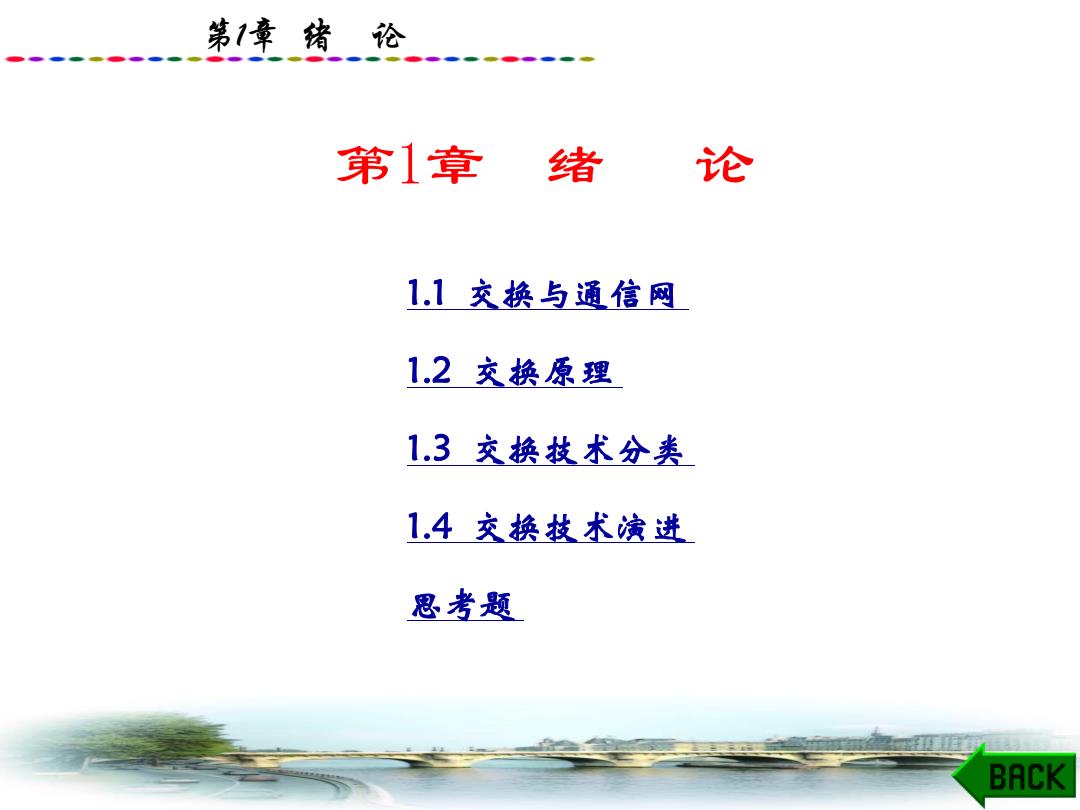

第1章锗论 第1章 绪 论 1.1交换与通信网 1.2交换原理 1.3交换技术分类 1.4交换技术演进 思考题 BACK
第1章 绪 论 第1章 绪 论 1.1 交换与通信网 1.2 交换原理 1.3 交换技术分类 1.4 交换技术演进 思考题

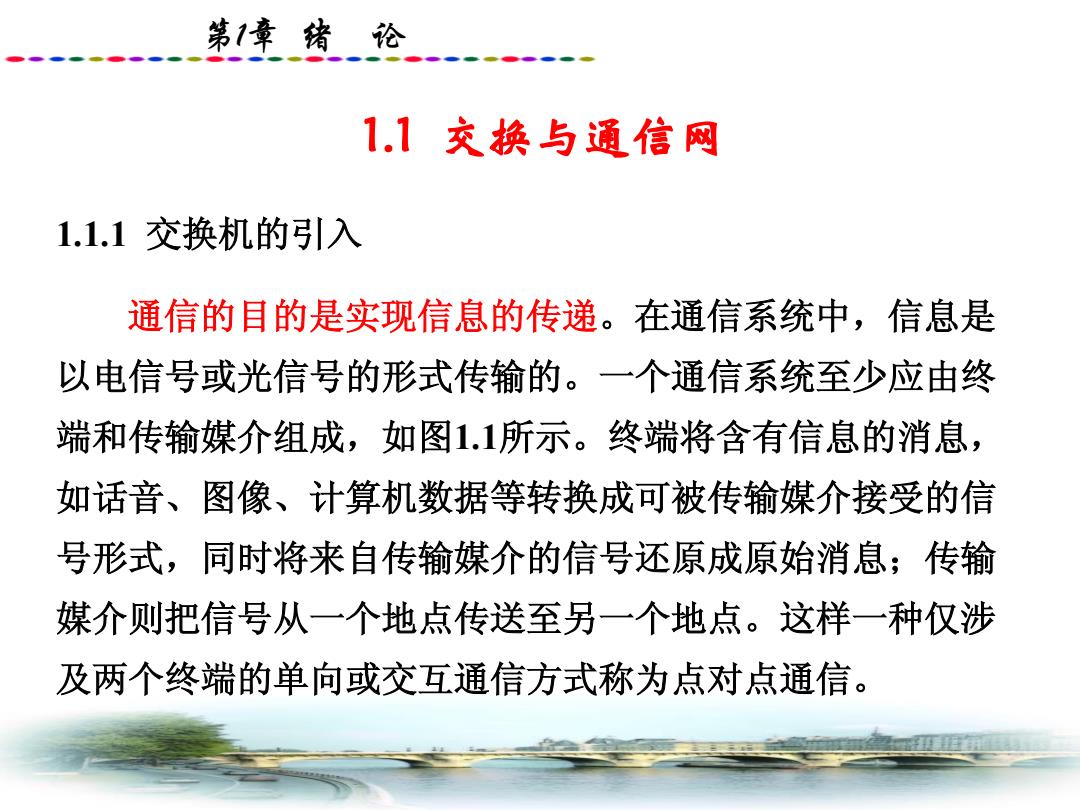

第1章绪论 1.1交换与通信网 1.1.1交换机的引入 通信的目的是实现信息的传递。在通信系统中，信息是 以电信号或光信号的形式传输的。一个通信系统至少应由终 端和传输媒介组成，如图1.1所示。终端将含有信息的消息， 如话音、图像、计算机数据等转换成可被传输媒介接受的信 号形式，同时将来自传输媒介的信号还原成原始消息；传输 媒介则把信号从一个地点传送至另一个地点。这样一种仅涉 及两个终端的单向或交互通信方式称为点对点通信
第1章 绪 论 1.1 交换与通信网 1.1.1 交换机的引入 通信的目的是实现信息的传递。在通信系统中，信息是 以电信号或光信号的形式传输的。一个通信系统至少应由终 端和传输媒介组成，如图1.1所示。终端将含有信息的消息， 如话音、图像、计算机数据等转换成可被传输媒介接受的信 号形式，同时将来自传输媒介的信号还原成原始消息；传输 媒介则把信号从一个地点传送至另一个地点。这样一种仅涉 及两个终端的单向或交互通信方式称为点对点通信
第1章锗论 终端 传输媒介 终端 消息 消息 图1.1点对点通信
第1章 绪 论 图1.1 点对点通信
第1章绪论 当存在多个终端，且希望它们中的任何两个都可以进行点 对点通信时，最直接的方法是把所有终端两两相连，如图1.2所 示。这样的一种连接方式称为全互连式。全互连式连接存在下 列一些缺点： (1)当存在N个终端时，需用NN-1)/2条线对，线对数量以终 端数的平方增加。 (2)当这些终端分别位于相距很远的两地时，两地间需要大 量的长线路。 3)每个终端都有N-对线与其它终端相接，因而每个终端需 要N-1个线路接口
第1章 绪 论 当存在多个终端，且希望它们中的任何两个都可以进行点 对点通信时，最直接的方法是把所有终端两两相连，如图1.2所 示。这样的一种连接方式称为全互连式。全互连式连接存在下 列一些缺点： (1) 当存在N个终端时，需用N(N-1)/2条线对，线对数量以终 端数的平方增加。 (2) 当这些终端分别位于相距很远的两地时，两地间需要大 量的长线路。 (3) 每个终端都有N-l对线与其它终端相接，因而每个终端需 要N-1个线路接口
