第4章分组交换技术 4.2.2逻辑信道 在统计时分复用中，虽然没有为各个终端分配固定的时隙， 但通过各个用户的数据信息上所加的标记，仍然可以把各个终 端的数据在线路上严格地区分开来。这样，在一条共享的物理 线路上，实质上形成了逻辑上的多条子信道，各个子信道用相 应的号码表示。图4.2中在高速的传输线上形成了分别为三个用 户传输信息的逻辑上的子信道。我们把这种形式的子信道称为 逻辑信道，用逻辑信道号LCN(Logical Channel Number)来标识。 逻辑信道号由逻辑信道群号及群内逻辑信道号组成，二者统称 为逻辑信道号LCN。在统计复用器STDM中建立了终端号和逻辑 信道号的对照表，网络通过LCN就可以识别出是哪个终端发来 的数据，如图4.2所示
第4章 分组交换技术 4.2.2 逻辑信道 在统计时分复用中，虽然没有为各个终端分配固定的时隙， 但通过各个用户的数据信息上所加的标记，仍然可以把各个终 端的数据在线路上严格地区分开来。这样，在一条共享的物理 线路上，实质上形成了逻辑上的多条子信道，各个子信道用相 应的号码表示。图4.2中在高速的传输线上形成了分别为三个用 户传输信息的逻辑上的子信道。我们把这种形式的子信道称为 逻辑信道，用逻辑信道号LCN(Logical Channel Number)来标识。 逻辑信道号由逻辑信道群号及群内逻辑信道号组成，二者统称 为逻辑信道号LCN。在统计复用器STDM中建立了终端号和逻辑 信道号的对照表，网络通过LCN就可以识别出是哪个终端发来 的数据，如图4.2所示

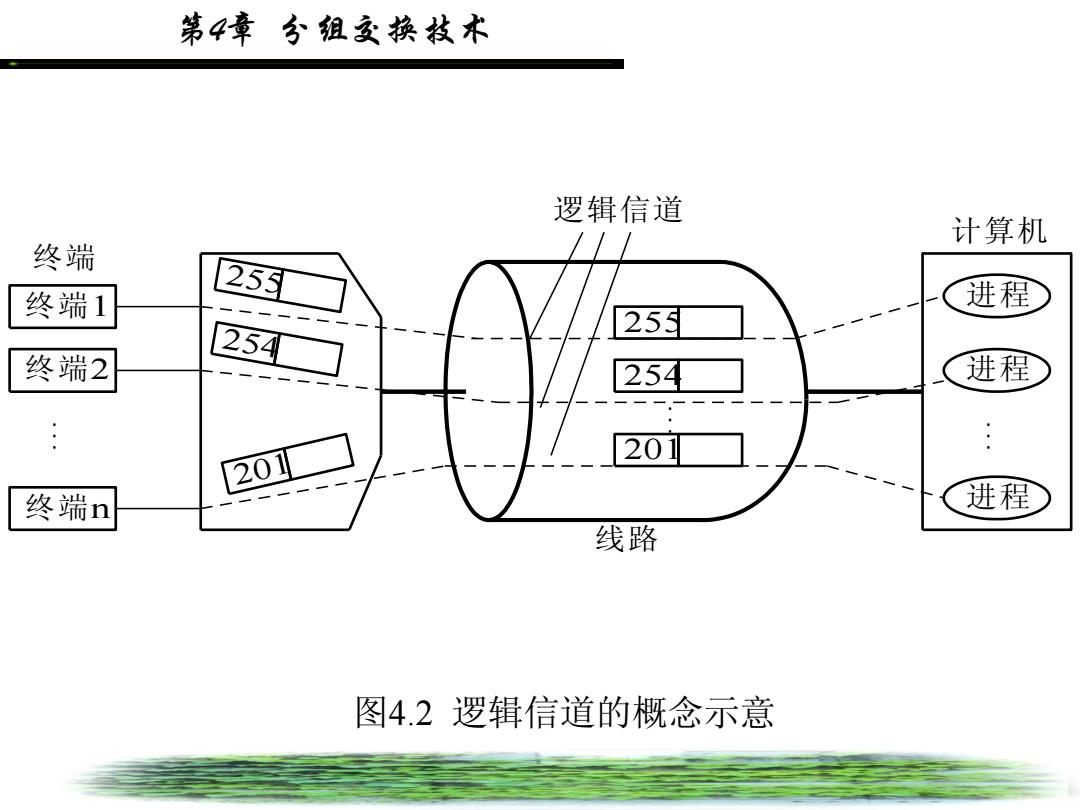

第4章分组交换技术 逻辑信道 计算机 终端 255 终端1 进程 2541 255 终端2 254 进程 201 201 终端n 进程 线路 图4.2逻辑信道的概念示意
第4章 分组交换技术 图4.2 逻辑信道的概念示意 终 端 终 端1 终 端2 终 端n … 255 254 201 255 254 201 进 程 进 程 进 程 逻辑信道 线 路 计算机 … …
第4章分组交换技术 逻辑信道具有如下特点： ()由于分组交换采用动态统计时分复用方法，因此是在终 端每次呼叫时，根据当时的实际情况分配LCN的。要说明的是， 同一个终端可以同时通过网络建立多个数据通路，它们之间通 过LCN来进行区分。对同一个终端而言，每次呼叫可以分配不 同的逻辑信道号，但在同一次呼叫连接中，来自某一个终端的 数据的逻辑信道号应该是相同的
第4章 分组交换技术 逻辑信道具有如下特点： (1) 由于分组交换采用动态统计时分复用方法，因此是在终 端每次呼叫时，根据当时的实际情况分配LCN的。要说明的是， 同一个终端可以同时通过网络建立多个数据通路，它们之间通 过LCN来进行区分。对同一个终端而言，每次呼叫可以分配不 同的逻辑信道号，但在同一次呼叫连接中，来自某一个终端的 数据的逻辑信道号应该是相同的

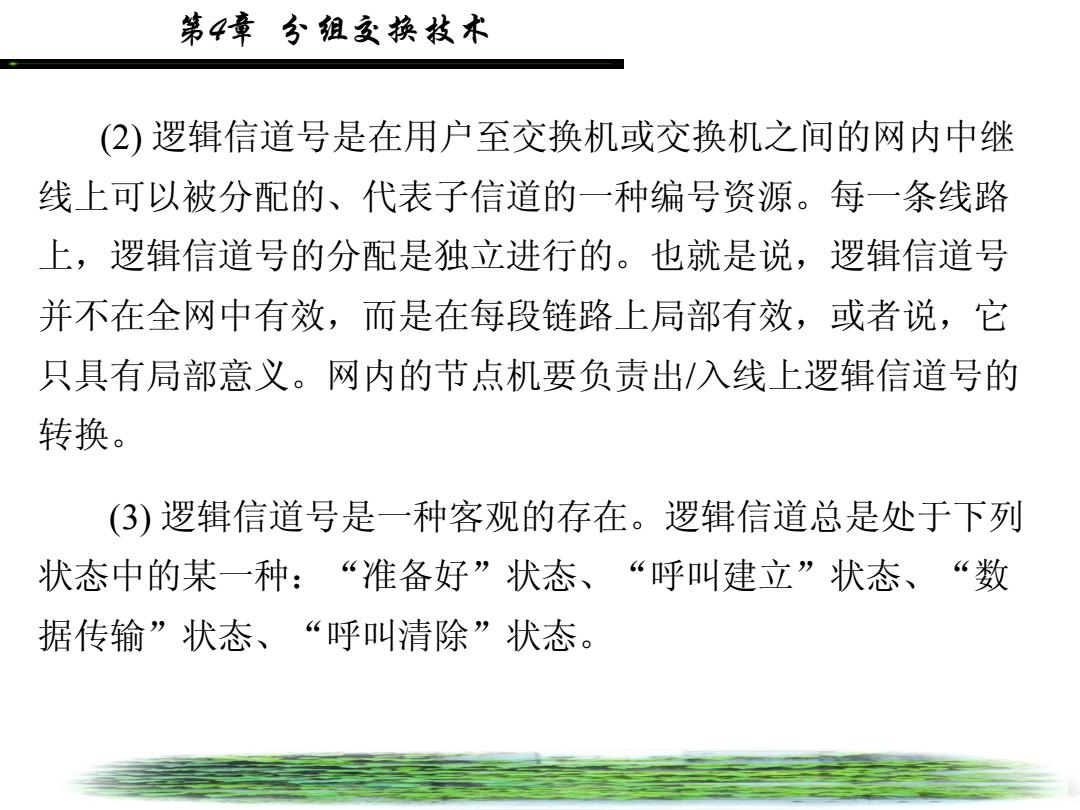

第4章分组交换技术 (2)逻辑信道号是在用户至交换机或交换机之间的网内中继 线上可以被分配的、代表子信道的一种编号资源。每一条线路 上，逻辑信道号的分配是独立进行的。也就是说，逻辑信道号 并不在全网中有效，而是在每段链路上局部有效，或者说，它 只具有局部意义。网内的节点机要负责出/入线上逻辑信道号的 转换。 (3)逻辑信道号是一种客观的存在。逻辑信道总是处于下列 状态中的某一种：“准备好”状态、“呼叫建立”状态、“数 据传输”状态、“呼叫清除”状态
第4章 分组交换技术 (2) 逻辑信道号是在用户至交换机或交换机之间的网内中继 线上可以被分配的、代表子信道的一种编号资源。每一条线路 上，逻辑信道号的分配是独立进行的。也就是说，逻辑信道号 并不在全网中有效，而是在每段链路上局部有效，或者说，它 只具有局部意义。网内的节点机要负责出/入线上逻辑信道号的 转换。 (3) 逻辑信道号是一种客观的存在。逻辑信道总是处于下列 状态中的某一种：“准备好”状态、“呼叫建立”状态、“数 据传输”状态、“呼叫清除”状态

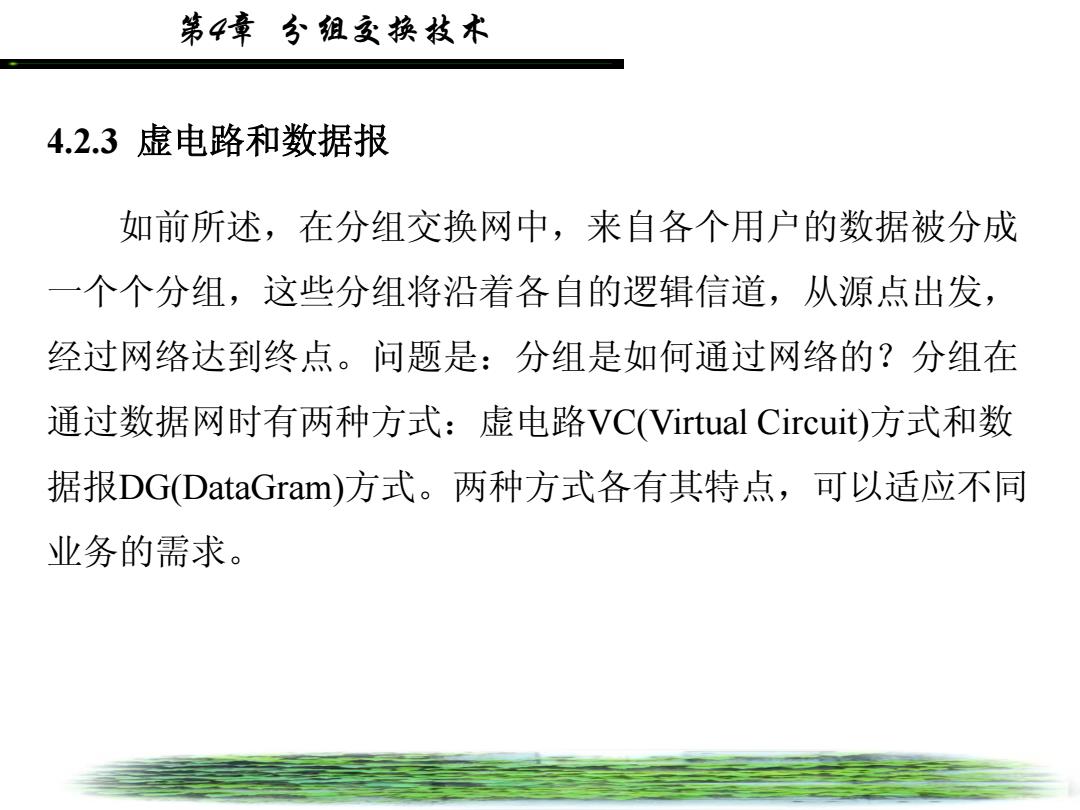

第4章分组交换技术 4.2.3虚电路和数据报 如前所述，在分组交换网中，来自各个用户的数据被分成 一个个分组，这些分组将沿着各自的逻辑信道，从源点出发， 经过网络达到终点。问题是：分组是如何通过网络的？分组在 通过数据网时有两种方式：虚电路VC(Virtual Circuit)方式和数 据报DG(DataGram)方式。两种方式各有其特点，可以适应不同 业务的需求
第4章 分组交换技术 4.2.3 虚电路和数据报 如前所述，在分组交换网中，来自各个用户的数据被分成 一个个分组，这些分组将沿着各自的逻辑信道，从源点出发， 经过网络达到终点。问题是：分组是如何通过网络的？分组在 通过数据网时有两种方式：虚电路VC(Virtual Circuit)方式和数 据报DG(DataGram)方式。两种方式各有其特点，可以适应不同 业务的需求
