第七章 模拟集成电路 2019年4月15日 1
第七章 模拟集成电路 1 2019年4月15日
§7-1模拟集成电路的电流源 §7-2差分式放大电路 §7-3集成电路运算放大器 §7-4集成电路运算放大器的主要参数 §7-5放大电路中的噪声与王扰 2
§7-1 模拟集成电路的电流源 §7-2 差分式放大电路 §7-3 集成电路运算放大器 §7-4 集成电路运算放大器的主要参数 §7-5 放大电路中的噪声与干扰 2
集成电路 在半导体制造工艺的基础上，把整个电路中的元器 件制作在一块硅基片上，构成特定功能的电子电路， 称为集成电路。 模拟集成电路种类繁多，有运算放大器、宽频带放 大器、功率放大器、模拟乘法器、模拟锁相环、模 数和数模转换器、稳压电源和音像设备中常用的其 他模拟集成电路等。 模拟集成电路一般是由一块厚约0.2-0.25mm的P型 硅片制成，称为基片。基片上可以做出包含有数十 个或更多的BT或FET、电阻和连接导线的电路
集成电路 ❖ 在半导体制造工艺的基础上，把整个电路中的元器 件制作在一块硅基片上，构成特定功能的电子电路， 称为集成电路。 ❖ 模拟集成电路种类繁多，有运算放大器、宽频带放 大器、功率放大器、模拟乘法器、模拟锁相环、模 数和数模转换器、稳压电源和音像设备中常用的其 他模拟集成电路等。 ❖ 模拟集成电路一般是由一块厚约0.2-0.25mm的P型 硅片制成，称为基片。基片上可以做出包含有数十 个或更多的BJT或FET、电阻和连接导线的电路。 3

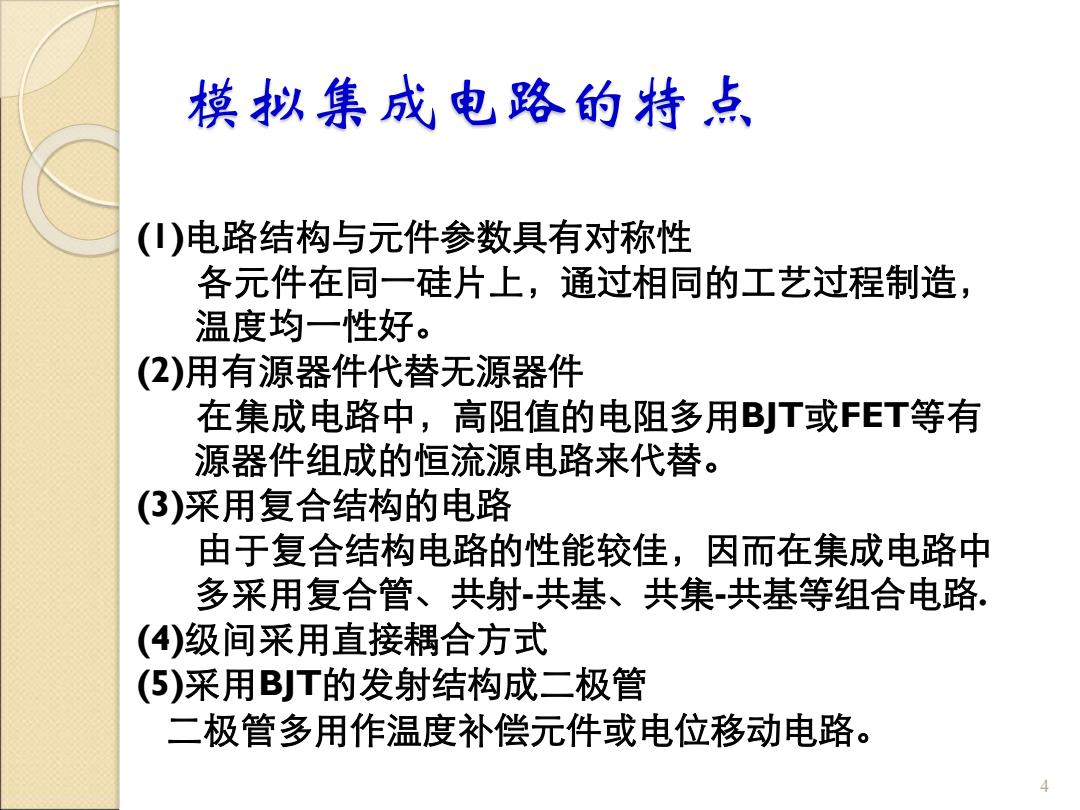

模拟集成电路的特点 ()电路结构与元件参数具有对称性 各元件在同一硅片上，通过相同的工艺过程制造， 温度均一性好。 (2)用有源器件代替无源器件 在集成电路中，高阻值的电阻多用B)T或FET等有 源器件组成的恒流源电路来代替 (3)采用复合结构的电路 由于复合结构电路的性能较佳，因而在集成电路中 多采用复合管、共射共基、共集-共基等组合电路。 (4)级间采用直接耦合方式 (5)采用BT的发射结构成二极管 二极管多用作温度补偿元件或电位移动电路
模拟集成电路的特点 (1)电路结构与元件参数具有对称性 各元件在同一硅片上，通过相同的工艺过程制造， 温度均一性好。 (2)用有源器件代替无源器件 在集成电路中，高阻值的电阻多用BJT或FET等有 源器件组成的恒流源电路来代替。 (3)采用复合结构的电路 由于复合结构电路的性能较佳，因而在集成电路中 多采用复合管、共射-共基、共集-共基等组合电路. (4)级间采用直接耦合方式 (5)采用BJT的发射结构成二极管 二极管多用作温度补偿元件或电位移动电路。 4

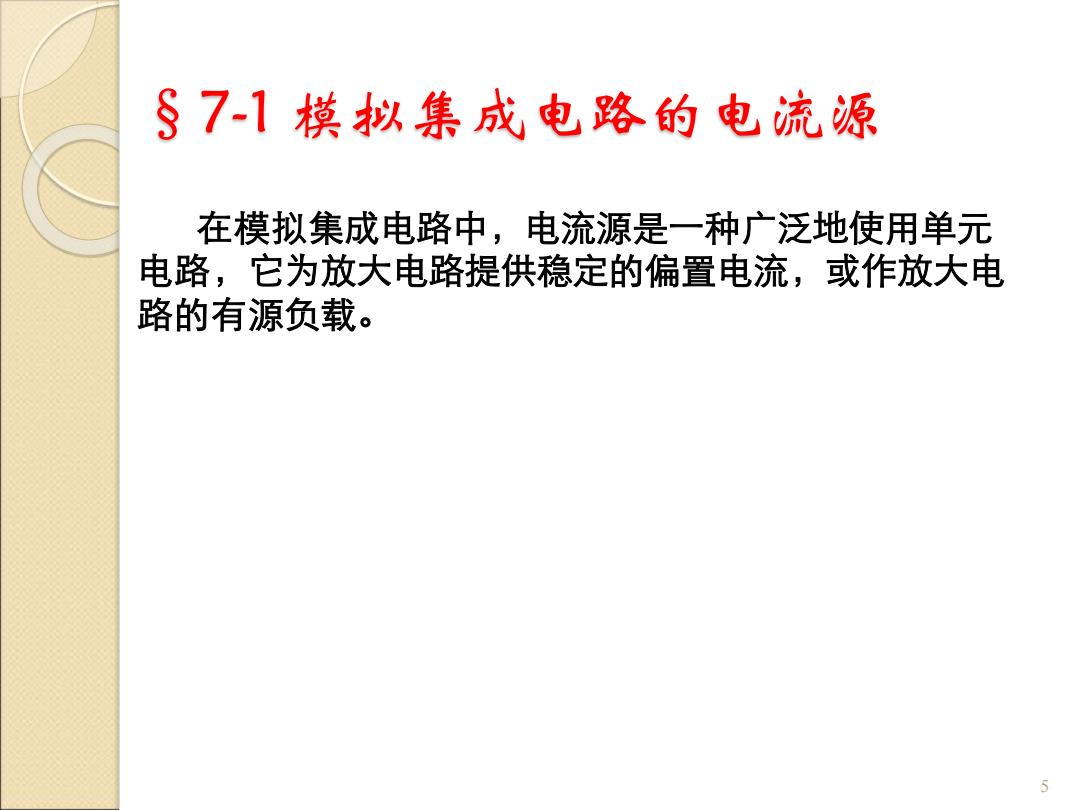

§7-1模拟集成电路的电流源 在模拟集成电路中，电流源是一种广泛地使用单元 电路，它为放大电路提供稳定的偏置电流，或作放大电 路的有源负载
§7-1 模拟集成电路的电流源 在模拟集成电路中，电流源是一种广泛地使用单元 电路，它为放大电路提供稳定的偏置电流，或作放大电 路的有源负载。 5
