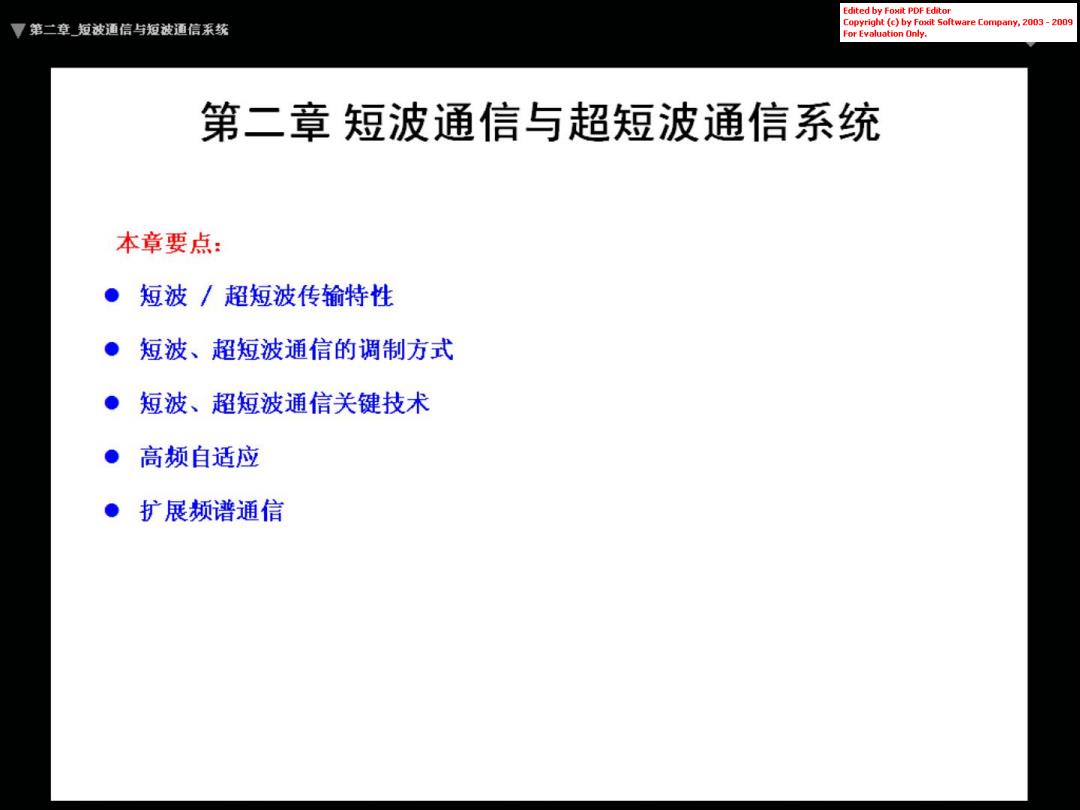

Edited by Foxit PDF Editor 第二章短波通信与短波通信系统 Copyright (c)by Foscit Software Company,2003-2009 For Evaluation Only. 第二章短波通信与超短波通信系统 本章要点： 短波/超短波传输特性 短波、超短波通信的调制方式 短波、超短波通信关键技术 高频自适应 扩展频谱通信

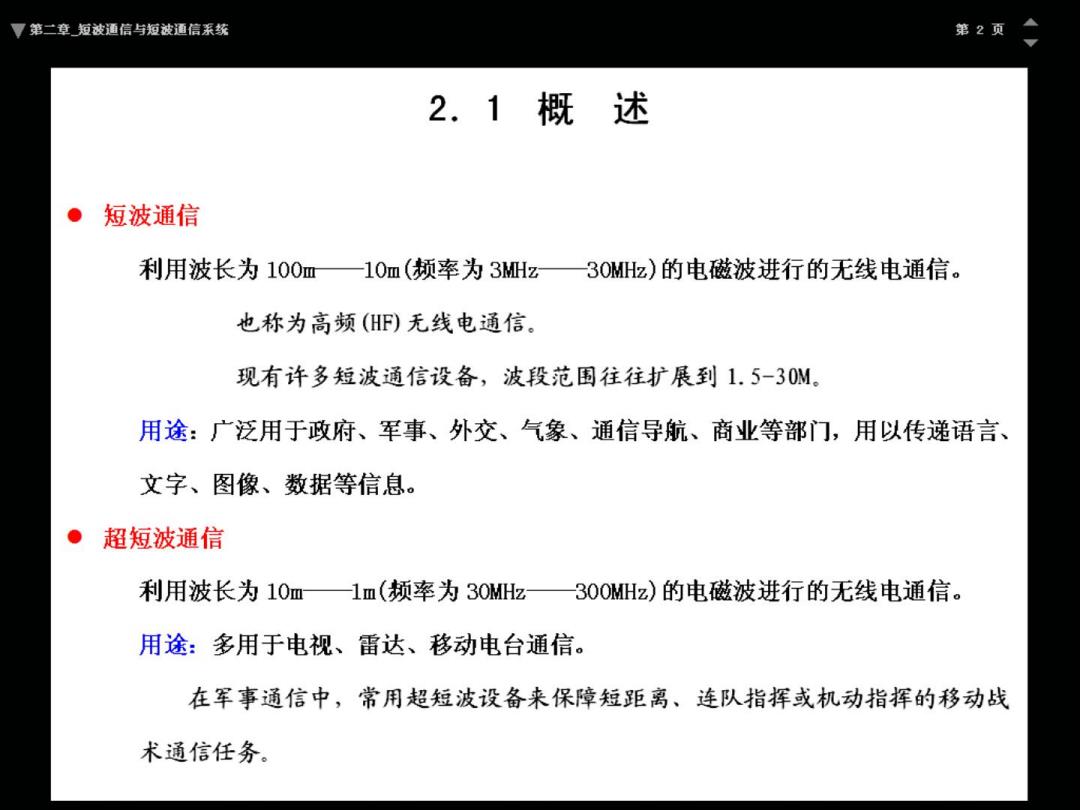

了第二章短波通信与短波通信系统 第2页 2.1概述 ●短波通信 利用波长为100m—10m(频率为3Mz—30MHz)的电磁波进行的无线电通信。 也称为高频(HF)无线电通信。 现有许多短波通信设备，波段范围往往扩展到1.5-30W。 用途：广泛用于政府、军事、外交、气象、通信导航、商业等部门，用以传递语言、 文字、图像、数据等信息。 ●超短波通信 利用波长为10m—1m(频率为30MHz—300MHz)的电磁波进行的无线电通信。 用途：多用于电视、雷达、移动电台通信。 在军事通信中，常用超短波设备来保障短距离、连队指挥或机动指挥的移动战 术通信任务
厚第二章短波通信与短波通信系统 第3页 2.1.1短波与超短波传输特性 ● 短波、超短波的传播形式 ■地波传播形式 。利用地波传播形式的频率范围大约是1.5MHz5Mz。 。为了适应地被传播.通常采用各种形式的辐射垂直极化波的垂直天线。 。地波的衰减随频率升高而增大，不宜用作无线电广播或远距离通信。 。传播距离还相与播路径上媒介的电参数密切相天。 沿海面传播的距离远远超过沿陆地的传播距离

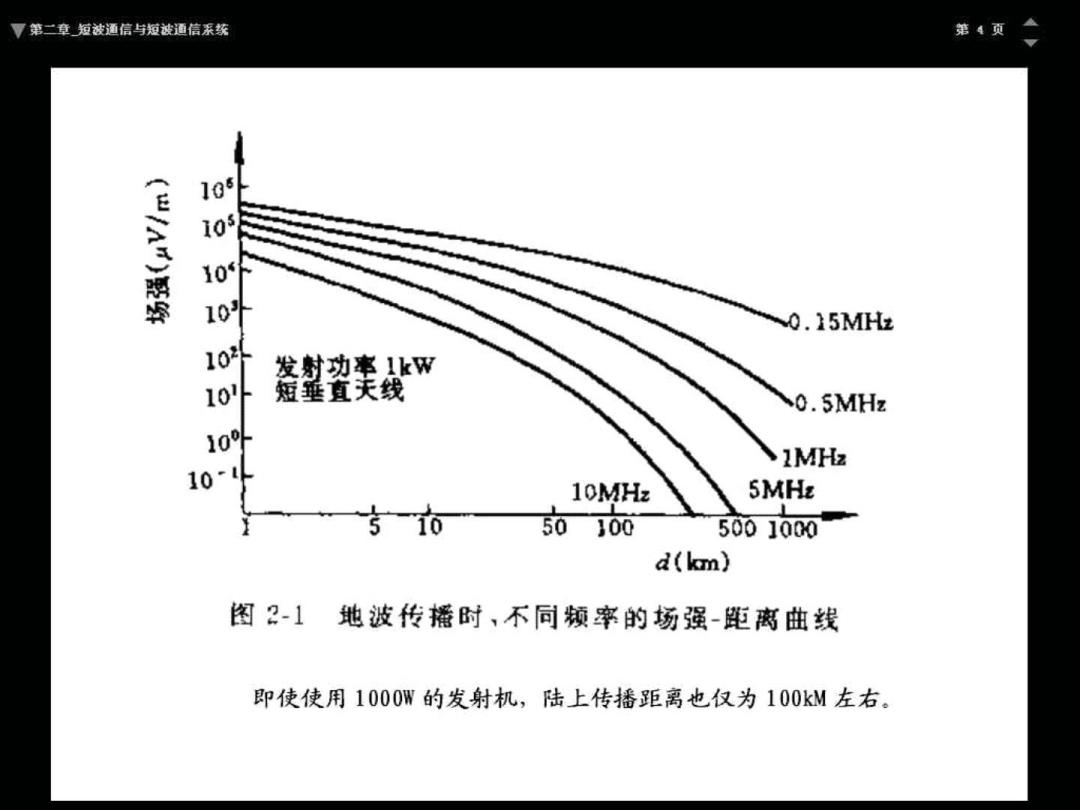

厚第二章短被通信与短被通信系紫 第4页 0.15MHz 发射功率1W 短垂直夫线 0.5MHz 1MHz 101 10MHz 5MHz 50100 5001000 d(km) 图2-1地波传播时、不同领率的场强-离曲线 即使使用1000W的发射机，陆上传播距离也仅为100kM左右
厚第二章短波通信与短波通信系统 第5页 ■天波传播形式 主要靠电离层反射进行电波传输。 对于短波通信线路，天波传播比地波传播更有意义： 1） 可进行远距离传播： 2) 可超越丘陵地带： 3） 可在地波传播无效的很短的距离内建立无线电通信线路。 电离层的概念： 电离层由围绕地球的处于不同高度的4个导电层组成的，这4个导电层分别称为 D层、E层、F,层和F2层 1)D层 。是最低层，出现在地球上空60km90km高度处。 。出现在太阳升起时，消失在太阳落下后，夜间不再对短波通信产生影响。 。电子密度不足以反射短波，短波以天波传播时将穿过D层
