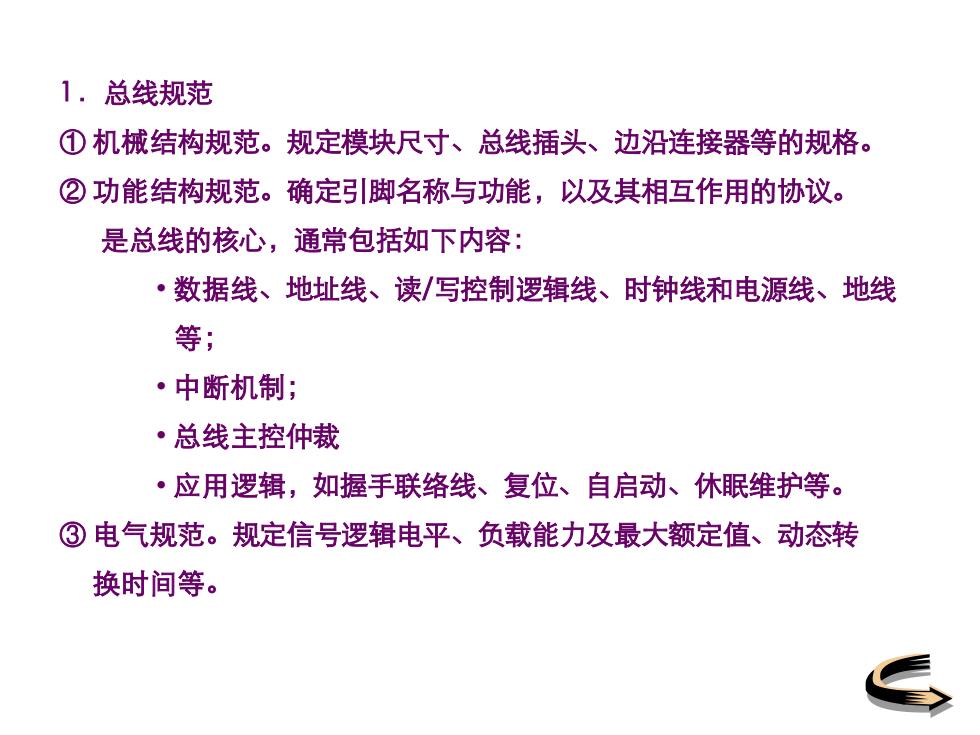

1.总线规范 ①机械结构规范。规定模块尺寸、总线插头、边沿连接器等的规格。 ②功能结构规范。确定引脚名称与功能，以及其相互作用的协议。 是总线的核心，通常包括如下内容： ·数据线、地址线、读/写控制逻辑线、时钟线和电源线、地线 等； ·中断机制； ·总线主控仲裁 ·应用逻辑，如握手联络线、复位、自启动、休眠维护等。 ③电气规范。规定信号逻辑电平、负载能力及最大额定值、动态转 换时间等
1．总线规范 ① 机械结构规范。规定模块尺寸、总线插头、边沿连接器等的规格。 ② 功能结构规范。确定引脚名称与功能，以及其相互作用的协议。 是总线的核心，通常包括如下内容： • 数据线、地址线、读/写控制逻辑线、时钟线和电源线、地线 等； • 中断机制； • 总线主控仲裁 • 应用逻辑，如握手联络线、复位、自启动、休眠维护等。 ③ 电气规范。规定信号逻辑电平、负载能力及最大额定值、动态转 换时间等

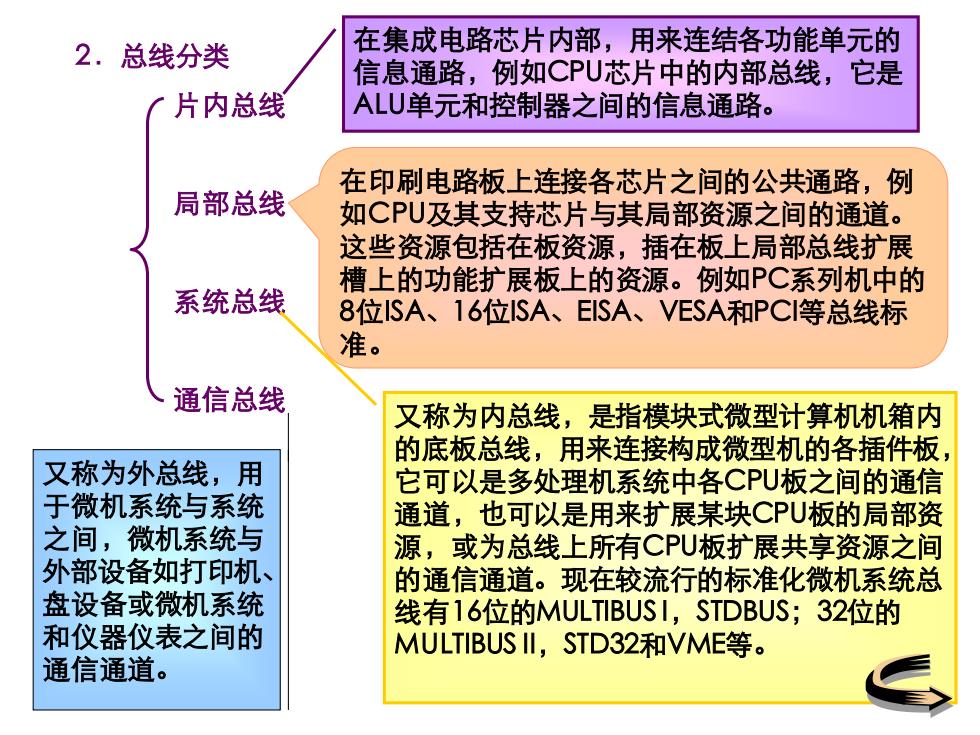

2.总线分类 在集成电路芯片内部，用来连结各功能单元的 信息通路，例如CPU芯片中的内部总线，它是 片内总线 ALU单元和控制器之间的信息通路。 在印刷电路板上连接各芯片之间的公共通路，例 局部总线 如CPU及其支持芯片与其局部资源之间的通道。 这些资源包括在板资源，插在板上局部总线扩展 槽上的功能扩展板上的资源。例如PC系列机中的 系统总线 8位ISA、16位ISA、EISA、VESA和PCI等总线标 准。 通信总线 又称为内总线，是指模块式微型计算机机箱内 的底板总线，用来连接构成微型机的各插件板， 又称为外总线，用 它可以是多处理机系统中各CPU板之间的通信 于微机系统与系统 通道，也可以是用来扩展某块CPU板的局部资 之间，微机系统与 源，或为总线上所有CU板扩展共享资源之间 外部设备如打印机、 的通信通道。现在较流行的标准化微机系统总 盘设备或微机系统 线有16位的MULTIBUS I,STDBUS;32位的 和仪器仪表之间的 MULTIBUS II,STD32和VME等。 通信通道
2．总线分类 片内总线 局部总线 系统总线 通信总线 在集成电路芯片内部，用来连结各功能单元的 信息通路，例如CPU芯片中的内部总线，它是 ALU单元和控制器之间的信息通路。 在印刷电路板上连接各芯片之间的公共通路，例 如CPU及其支持芯片与其局部资源之间的通道。 这些资源包括在板资源，插在板上局部总线扩展 槽上的功能扩展板上的资源。例如PC系列机中的 8位ISA、16位ISA、EISA、VESA和PCI等总线标 准。 又称为内总线，是指模块式微型计算机机箱内 的底板总线，用来连接构成微型机的各插件板， 它可以是多处理机系统中各CPU板之间的通信 通道，也可以是用来扩展某块CPU板的局部资 源，或为总线上所有CPU板扩展共享资源之间 的通信通道。现在较流行的标准化微机系统总 线有16位的MULTIBUS I，STDBUS；32位的 MULTIBUS II，STD32和VME等。 又称为外总线，用 于微机系统与系统 之间，微机系统与 外部设备如打印机、 盘设备或微机系统 和仪器仪表之间的 通信通道

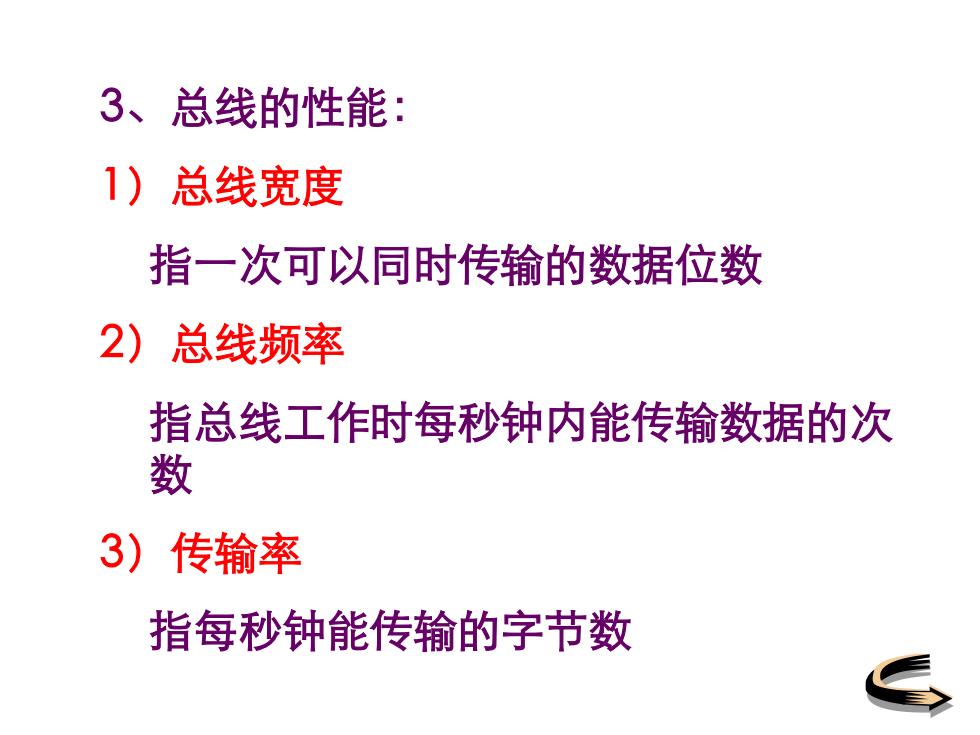

3、总线的性能： 1)总线宽度 指一次可以同时传输的数据位数 2)总线频率 指总线工作时每秒钟内能传输数据的次 数 3)传输率 指每秒钟能传输的字节数
3、总线的性能： 1）总线宽度 指一次可以同时传输的数据位数 2）总线频率 指总线工作时每秒钟内能传输数据的次 数 3）传输率 指每秒钟能传输的字节数

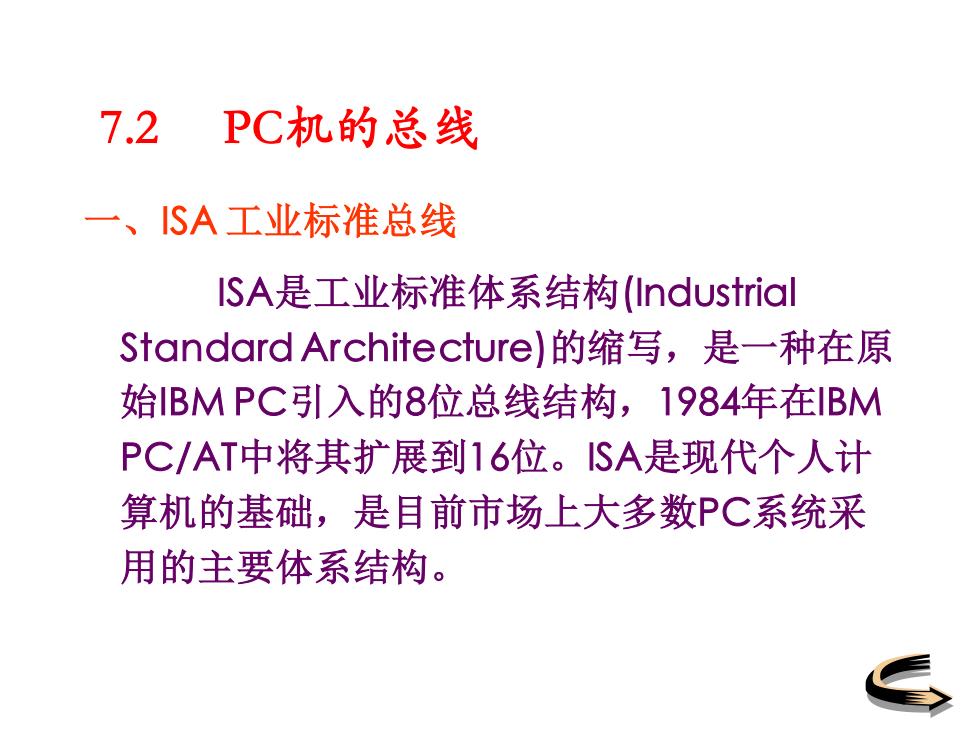

7.2 PC机的总线 一、ISA工业标准总线 ISA是工业标准体系结构(Industrial Standard Architecture)的缩写，是一种在原 始IBM PC引入的8位总线结构，1984年在IBM PC/AT中将其扩展到16位。ISA是现代个人计 算机的基础，是目前市场上大多数PC系统采 用的主要体系结构
7.2 PC机的总线 一、ISA 工业标准总线 ISA是工业标准体系结构(Industrial Standard Architecture)的缩写，是一种在原 始IBM PC引入的8位总线结构，1984年在IBM PC/AT中将其扩展到16位。ISA是现代个人计 算机的基础，是目前市场上大多数PC系统采 用的主要体系结构

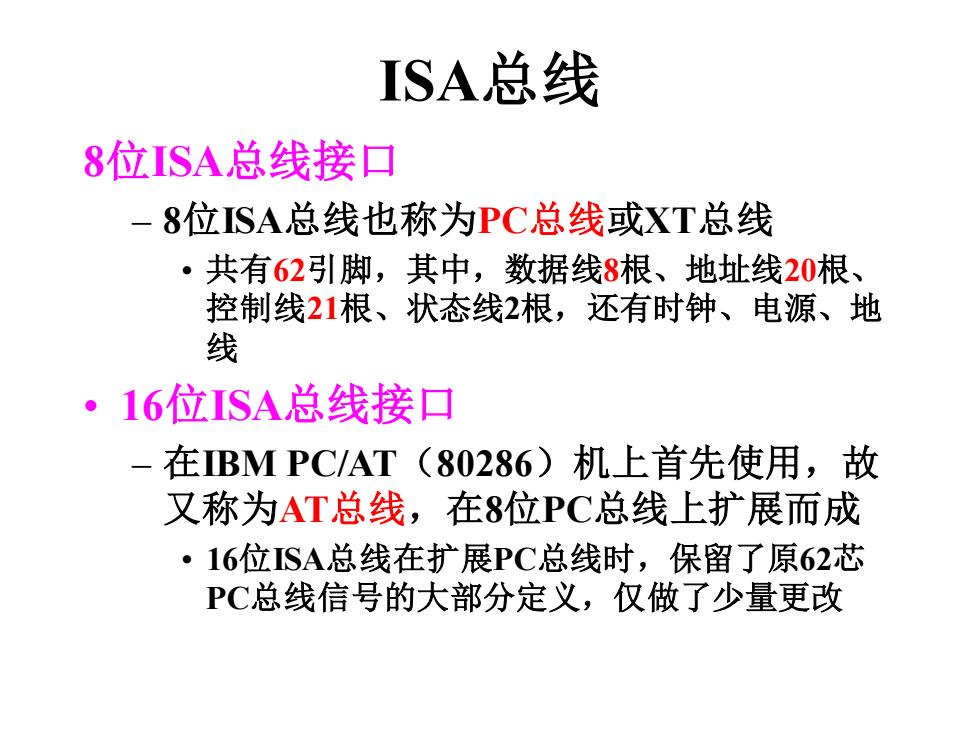

ISA总线 8位ISA总线接口 -8位ISA总线也称为PC总线或XT总线 ·共有62引脚，其中，数据线8根、地址线20根、 控制线21根、状态线2根，还有时钟、电源、地 线 ·16位ISA总线接口 -在BMPC/AT(80286)机上首先使用，故 又称为AT总线，在8位PC总线上扩展而成 ·16位SA总线在扩展PC总线时，保留了原62芯 PC总线信号的大部分定义，仅做了少量更改
ISA总线 8位ISA总线接口 – 8位ISA总线也称为PC总线或XT总线 • 共有62引脚，其中，数据线8根、地址线20根、 控制线21根、状态线2根，还有时钟、电源、地 线 • 16位ISA总线接口 – 在IBM PC/AT（80286）机上首先使用，故 又称为AT总线，在8位PC总线上扩展而成 • 16位ISA总线在扩展PC总线时，保留了原62芯 PC总线信号的大部分定义，仅做了少量更改
