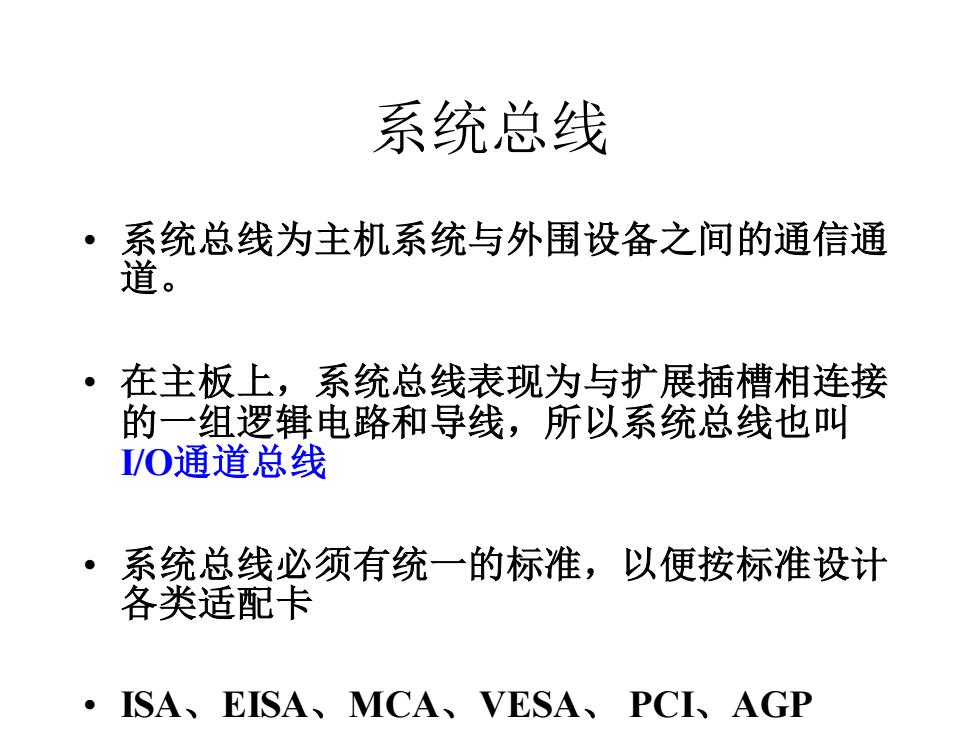

系统总线 。 系统总线为主机系统与外围设备之间的通信通 道。 ·在主板上，系统总线表现为与扩展插槽相连接 的一组逻辑电路和导线，所以系统总线也叫 /O通道总线 ·系统总线必须有统一的标准，以便按标准设计 各类适配卡 ·ISA、EISA、MCA、VESA、PCI、AGP
系统总线 • 系统总线为主机系统与外围设备之间的通信通 道。 • 在主板上，系统总线表现为与扩展插槽相连接 的一组逻辑电路和导线，所以系统总线也叫 I/O通道总线 • 系统总线必须有统一的标准，以便按标准设计 各类适配卡 • ISA、EISA、MCA、VESA、 PCI、AGP

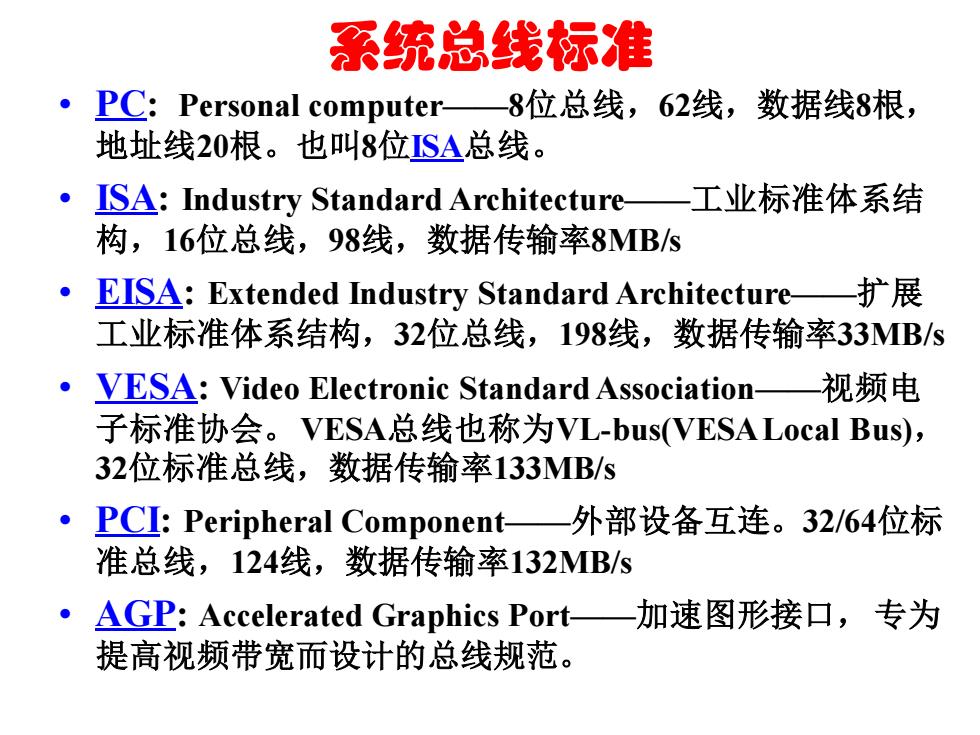

系统总线标准 ·PC:Personal computer-—8位总线，62线，数据线8根， 地址线20根。也叫8位ISA总线。 ISA:Industry Standard Architecture- —工业标准体系结 构，16位总线，98线，数据传输率8MBs 。 ESA:Extended Industry Standard Architecture-—扩展 工业标准体系结构，32位总线，198线，数据传输率33MBs VESA:Video Electronic Standard Association- 视频电 子标准协会。VESA总线也称为VL-bus(VESA Local Bus), 32位标准总线，数据传输率133MB/s ·PC:Peripheral Component-一外部设备互连。32/64位标 准总线，124线，数据传输率132MB/s AGP:Accelerated Graphics Port-—加速图形接口，专为 提高视频带宽而设计的总线规范
系统总线标准 • PC: Personal computer——8位总线，62线，数据线8根， 地址线20根。也叫8位ISA总线。 • ISA: Industry Standard Architecture——工业标准体系结 构，16位总线，98线，数据传输率8MB/s • EISA: Extended Industry Standard Architecture——扩展 工业标准体系结构，32位总线，198线，数据传输率33MB/s • VESA: Video Electronic Standard Association——视频电 子标准协会。VESA总线也称为VL-bus(VESA Local Bus)， 32位标准总线，数据传输率133MB/s • PCI: Peripheral Component——外部设备互连。32/64位标 准总线，124线，数据传输率132MB/s • AGP: Accelerated Graphics Port——加速图形接口，专为 提高视频带宽而设计的总线规范

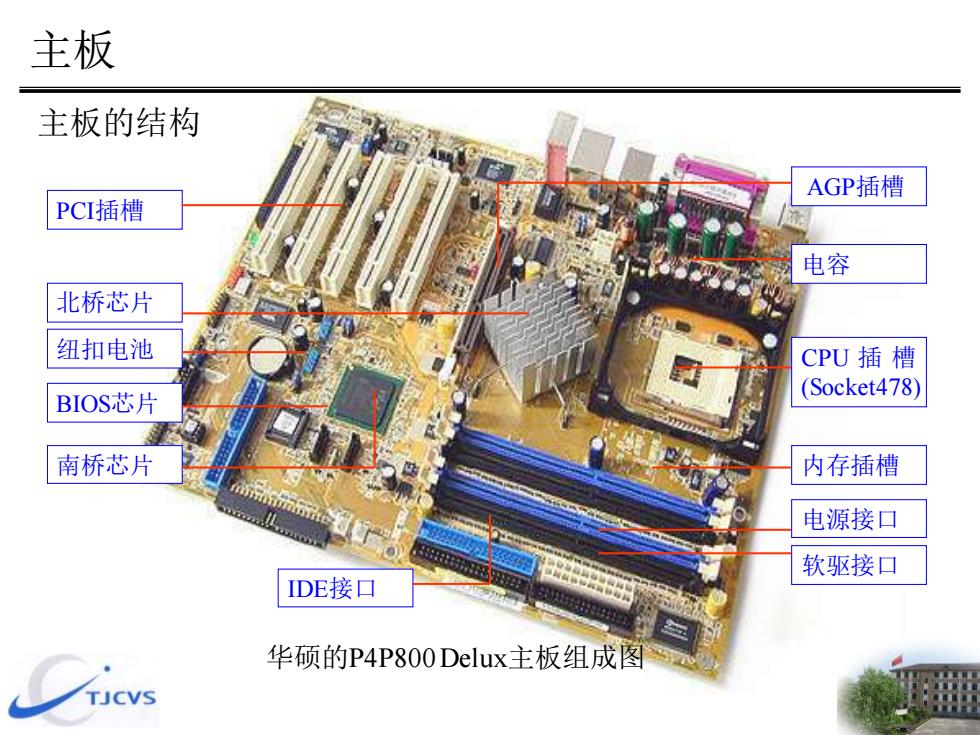

主板 主板的结构 AGP插槽 PCI插槽 电容 北桥芯片 纽扣电池 CPU插槽 BIOS芯片 (Socket478) 南桥芯片 内存插槽 电源接口 软驱接口 DE接口 华硕的P4P800 Delux主板组成图 TJCVS
主板 主板的结构 华硕的P4P800 Delux主板组成图 电容 CPU 插 槽 (Socket478) 内存插槽 电源接口 北桥芯片 AGP插槽 PCI插槽 纽扣电池 南桥芯片 IDE接口 软驱接口 BIOS芯片

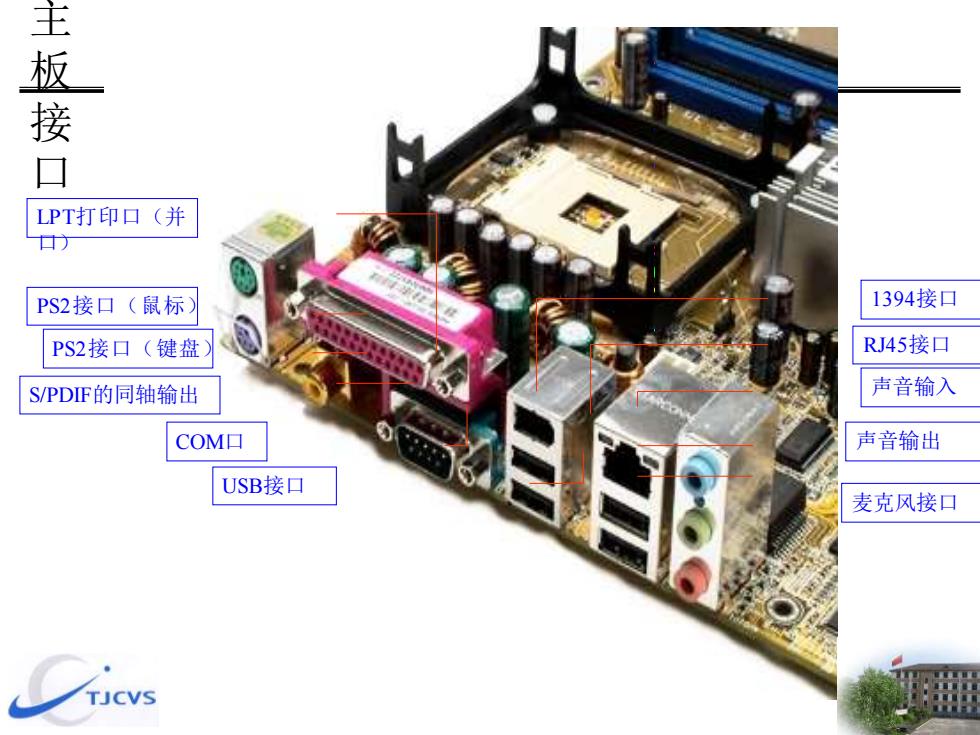

接 口 LPT打印口（并 口) PS2接口（鼠标） 1394接口 PS2接口（键盘 RJ45接口 S/PDF的同轴输出 声音输入 COM▣ 声音输出 USB接口 麦克风接口 TJCVS
主板接口 PS 2接口 （鼠标 ） PS 2接口 （键盘 ） S/PDIF的同轴输出 LPT打印口 （ 并 口 ） COM 口 USB接口 RJ45接口 声音输入 声音输出 麦克风接口 1394接口

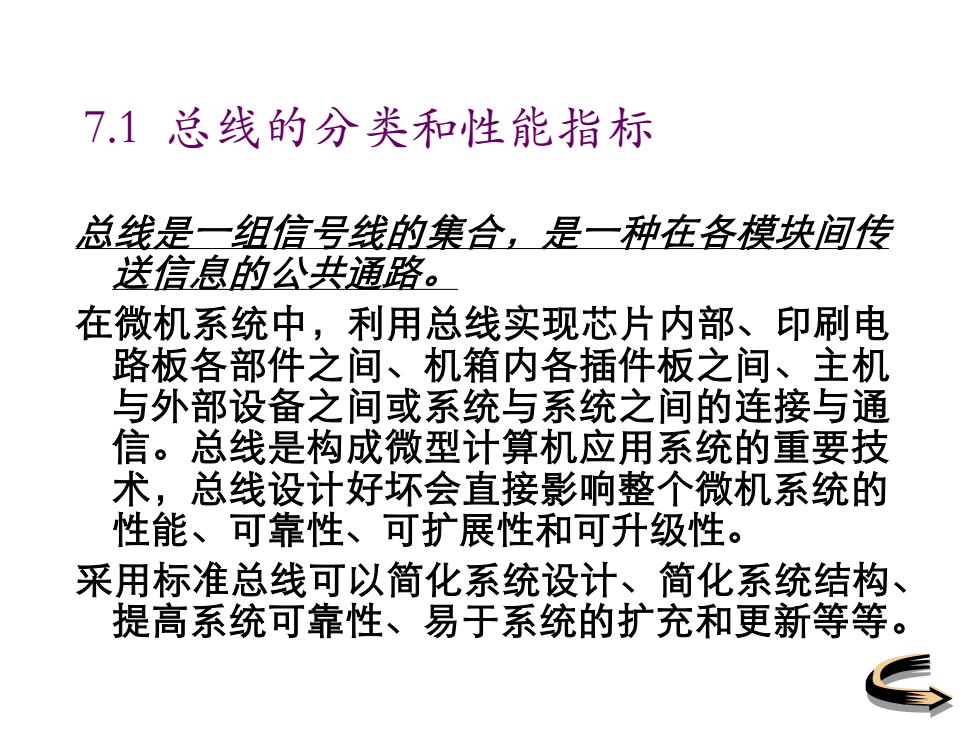

7.1总线的分类和性能指标 总线是一组信号线的集合，是一种在各模块间传 送信息的公共通路。 在微机系统中，利用总线实现芯片内部、印刷电 路板各部件之间、机箱内各插件板之间、主机 与外部设备之间或系统与系统之间的连接与通 信。总线是构成微型计算机应用系统的重要技 术，总线设计好坏会直接影响整个微机系统的 性能、可靠性、可扩展性和可升级性。 采用标准总线可以简化系统设计、简化系统结构、 提高系统可靠性、易于系统的扩充和更新等等
7.1 总线的分类和性能指标 总线是一组信号线的集合，是一种在各模块间传 送信息的公共通路。 在微机系统中，利用总线实现芯片内部、印刷电 路板各部件之间、机箱内各插件板之间、主机 与外部设备之间或系统与系统之间的连接与通 信。总线是构成微型计算机应用系统的重要技 术，总线设计好坏会直接影响整个微机系统的 性能、可靠性、可扩展性和可升级性。 采用标准总线可以简化系统设计、简化系统结构、 提高系统可靠性、易于系统的扩充和更新等等
