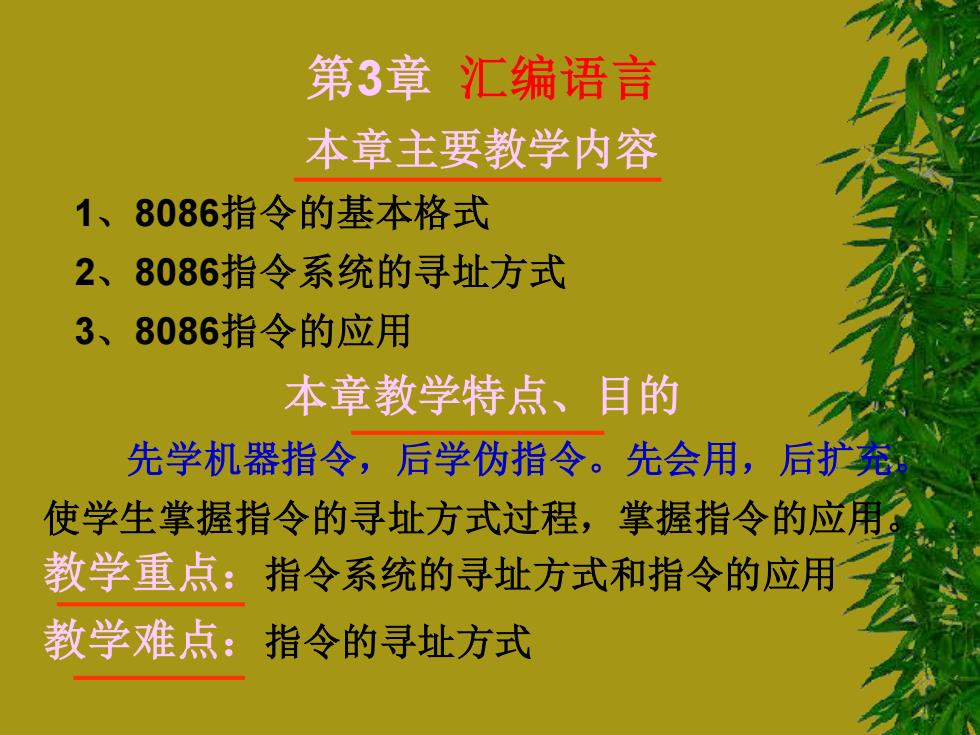

第3章汇编语言 本章主要教学内容 1、8086指令的基本格式 2、8086指令系统的寻址方式 3、8086指令的应用 本章教学特点、目的 先学机器指令，后学伪指令。先会用，后扩充 使学生掌握指令的寻址方式过程，掌握指令的应用： 教学重点：指令系统的寻址方式和指令的应用 教学难点：指令的寻址方式
第3章 汇编语言 本章主要教学内容 1、8086指令的基本格式 2、8086指令系统的寻址方式 3、8086指令的应用 本章教学特点、目的 先学机器指令，后学伪指令。先会用，后扩充。 使学生掌握指令的寻址方式过程，掌握指令的应用。 教学重点：指令系统的寻址方式和指令的应用 教学难点：指令的寻址方式
第3章汇编语言 3.1指令的基本概念和基本格式 3.2指令的寻址方式 3.38086指令系统 开始
第3章 汇编语言 3.1 指令的基本概念和基本格式 3.2 指令的寻址方式 3.3 8086指令系统 开 始

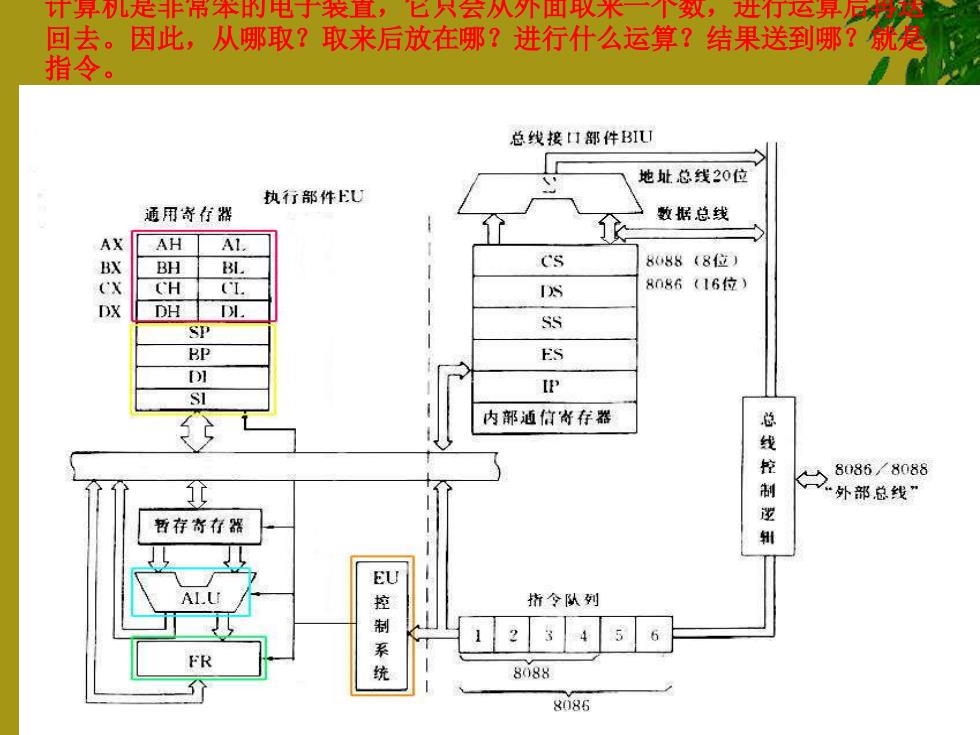

昇儿足非吊本的甩丁我直，它只云从外取米一个致，进仃运昇同 回去。因此，从哪取？取来后放在哪？进行什么运算？结果送到哪？就是 指令。 总线接口部件BIU 地址总线20位 执行部件U 通用寄有器 数据总线 AX AH A1. BH BL Cs 888(8位) CH CL DS 8086(16位) DX DH DL SP SS EP ES DI IP SI 内部通信寄存卷 控 交 制 巴外都eg 逻 哲存寄有器 EU 指令队列 制系 2 3 4 5 6 FR 8088 8085
计算机是非常笨的电子装置，它只会从外面取来一个数，进行运算后再送 回去。因此，从哪取？取来后放在哪？进行什么运算？结果送到哪？就是 指令
8086CPU的编程结构 8086CPU中可供编程使用的有14个16位寄存器，按其用途可分为3类：簿 用寄存器、段寄存器、指针和标志寄存器，如所示。 计算机的每一条指令，都要跟寄存器打交道，取来数，运算，送回去， AH AL 累加器 BH BL 基址寄存器 CH CL 计数寄存器 数据寄存器 DH DL 数据寄存器 SP 通用寄存器 堆栈指针寄存器 BP 基址指针寄存器 地址指针和 SI 源变址寄存器 变址寄存器 DI 目的变址寄存器 P 指令指针寄存器 FLAGS 控制寄存器 标志寄存器 CS 代码段寄存器 DS 数据段寄存器 SS 堆栈段寄存器 段寄存器 ES 附加段寄存器 一定要记住编程结构
8086CPU的编程结构 8086CPU中可供编程使用的有14个16位寄存器，按其用途可分为3类：通 用寄存器、段寄存器、指针和标志寄存器，如所示。 计算机的每一条指令，都要跟寄存器打交道，取来数，运算，送回去， AH AL 累加器 BH BL CL DH DL CH SP SI DI IP FLAGS CS DS SS ES BP 基址寄存器 计数寄存器 数据寄存器 堆栈指针寄存器 基址指针寄存器 源变址寄存器 目的变址寄存器 指令指针寄存器 标志寄存器 代码段寄存器 段寄存器 附加段寄存器 堆栈段寄存器 数据寄存器 地址指针和 变址寄存器 控制寄存器 通用寄存器 数据段寄存器 一定要记住编程结构

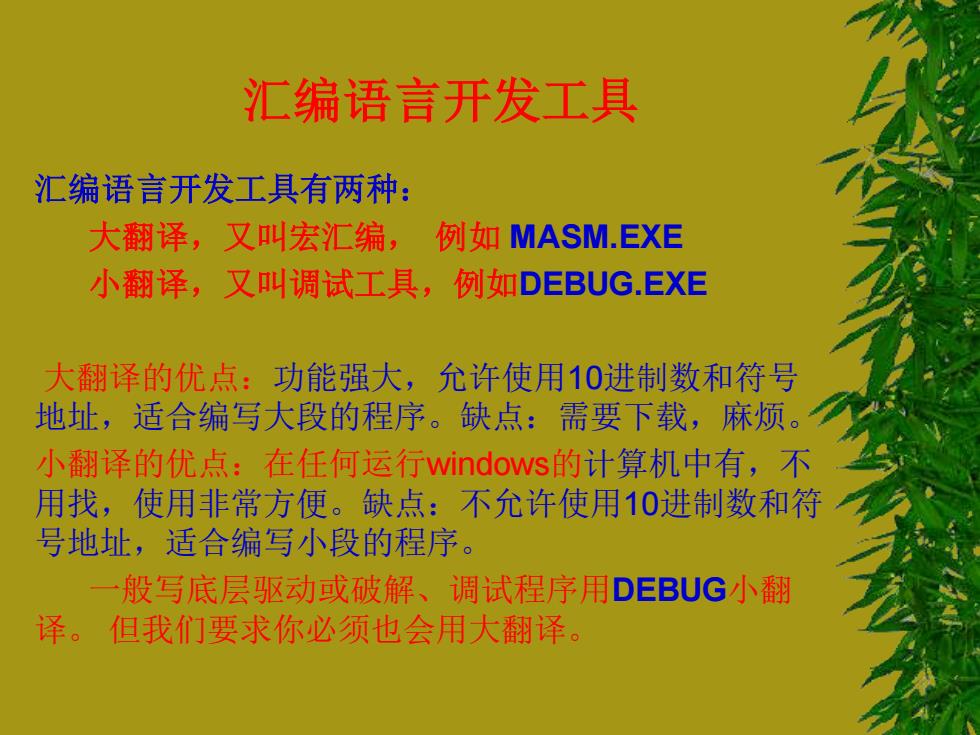

汇编语言开发工具 汇编语言开发工具有两种： 大翻译，又叫宏汇编，例如MASM.EXE 小翻译，又叫调试工具，例如DEBUG.EXE 大翻译的优点：功能强大，允许使用10进制数和符号 地址，适合编写大段的程序。缺点：需要下载，麻烦。 小翻译的优点：在任何运行windows的计算机中有，不 用找，使用非常方便。缺点：不允许使用10进制数和符 号地址，适合编写小段的程序。 般写底层驱动或破解、调试程序用DEBUG小翻 译。但我们要求你必须也会用大翻译
汇编语言开发工具 汇编语言开发工具有两种： 大翻译，又叫宏汇编， 例如 MASM.EXE 小翻译，又叫调试工具，例如DEBUG.EXE 大翻译的优点：功能强大，允许使用10进制数和符号 地址，适合编写大段的程序。缺点：需要下载，麻烦。 小翻译的优点：在任何运行windows的计算机中有，不 用找，使用非常方便。缺点：不允许使用10进制数和符 号地址，适合编写小段的程序。 一般写底层驱动或破解、调试程序用DEBUG小翻 译。 但我们要求你必须也会用大翻译
