教学内容 ·总线和总线标准 ·ISA总线 ·EISA总线 ·PCI总线 ·USB总线 ·EEE1394总线 ·AGP总线
教学内容 • 总线和总线标准 • ISA总线 • EISA总线 • PCI总线 • USB总线 • IEEE1394总线 • AGP总线

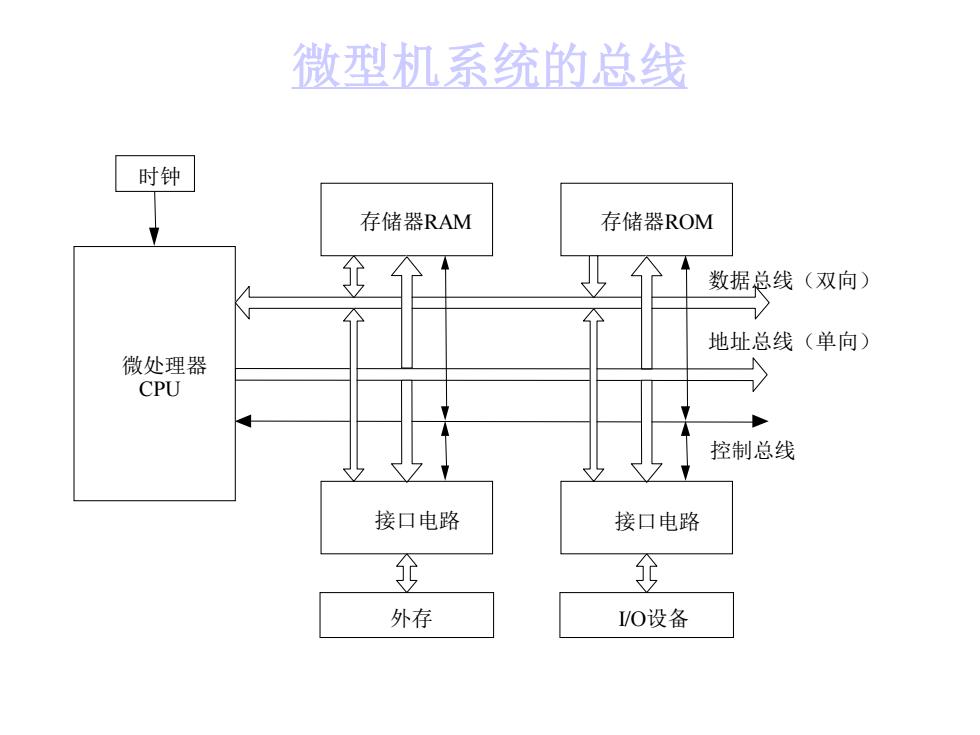

微型机系统的总线 时钟 存储器RAM 存储器ROM 数据总线（双向） 地址总线（单向） 微处理器 CPU 控制总线 接口电路 接口电路 外存 I/O设备
微型机系统的总线 微处理器 CPU 存储器RAM 接口电路 时钟 外存 I/O设备 接口电路 存储器ROM 数据总线（双向） 地址总线（单向） 控制总线
总线的基本概念 ·总线是计算机中连接各部件的一组公共通信线。 -1970年DEC公司PDP-11小型计算机首次采用总线技 术。 ·总线结构的优点： 一便于采用模块化结构设计方法，简化系统设计 一标准总线得到各厂商的支持，便于开发相互兼容的 硬件板卡和软件 一模块结构便于系统的扩充和升级 -便于故障诊断和维修
总线的基本概念 • 总线是计算机中连接各部件的一组公共通信线。 – 1970年DEC公司PDP-11小型计算机首次采用总线技 术。 • 总线结构的优点： – 便于采用模块化结构设计方法，简化系统设计 – 标准总线得到各厂商的支持，便于开发相互兼容的 硬件板卡和软件 – 模块结构便于系统的扩充和升级 – 便于故障诊断和维修 –

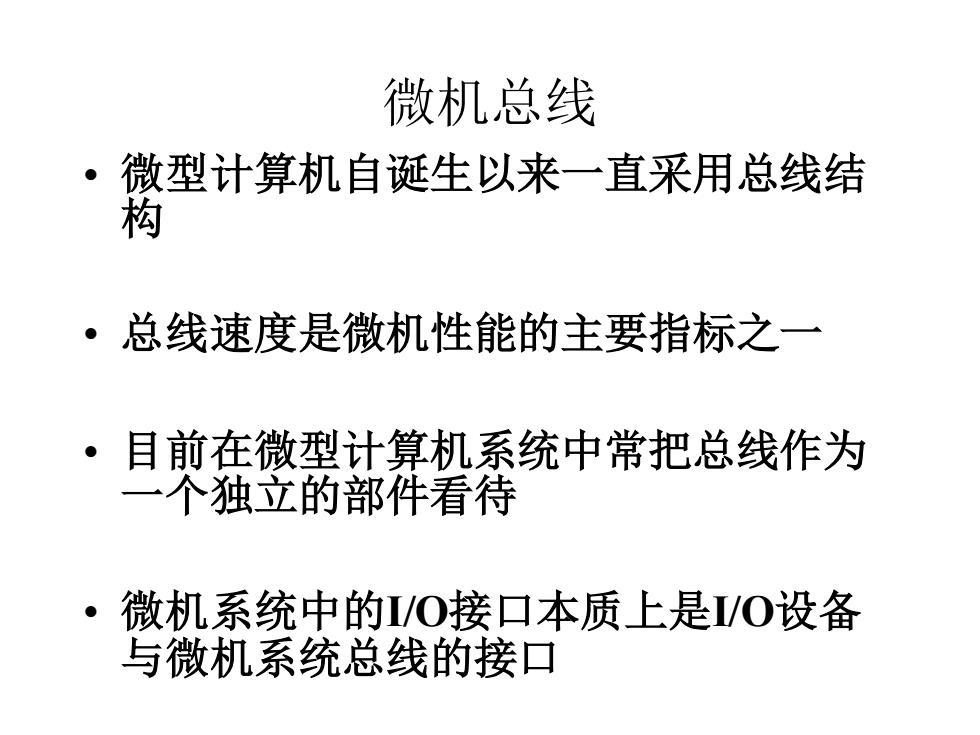

微机总线 ·微型计算机自诞生以来一直采用总线结 构 ·总线速度是微机性能的主要指标之一 ·目前在微型计算机系统中常把总线作为 一个独立的部件看待 。2 微机系统中的I/O接口本质上是/O设备 与微机系统总线的接口
微机总线 • 微型计算机自诞生以来一直采用总线结 构 • 总线速度是微机性能的主要指标之一 • 目前在微型计算机系统中常把总线作为 一个独立的部件看待 • 微机系统中的I/O接口本质上是I/O设备 与微机系统总线的接口
