第二章微处理器存储器管理技术 ©知识概述⑨ 第一节实模式存储器寻址 第二节保护模式存储器寻址 孤算挨口技法 退出
第二章 微处理器存储器管理技术 第二节 保护模式存储器寻址 退 出 第一节 实模式存储器寻址 ☺ 知 识 概 述 ☺
80386开始有了三种工作模式： 80386开始有了三种工作模式： ●】 (1)实模式： 工作方式相当于一个8086 (2)保护模式： 提供支持多任务环境的工作方式，建立保护机制 (3)虚拟8086模式： 折中，从保护模式切换至其中的一种8086工作方 式，这种方式提供用户可以方便地在保护模式下运行一个 或多个原8086程序. 三种工作模式可以切换
80386开始有了三种工作模式: • 80386开始有了三种工作模式: • (1)实模式 : • 工作方式相当于一个8086 (2)保护模式: • 提供支持多任务环境的工作方式,建立保护机制 (3)虚拟8086模式: • 折中， 从保护模式切换至其中的一种8086工作方 式，这种方式提供用户可以方便地在保护模式下运行一个 或多个原8086程序. • 三种工作模式可以切换

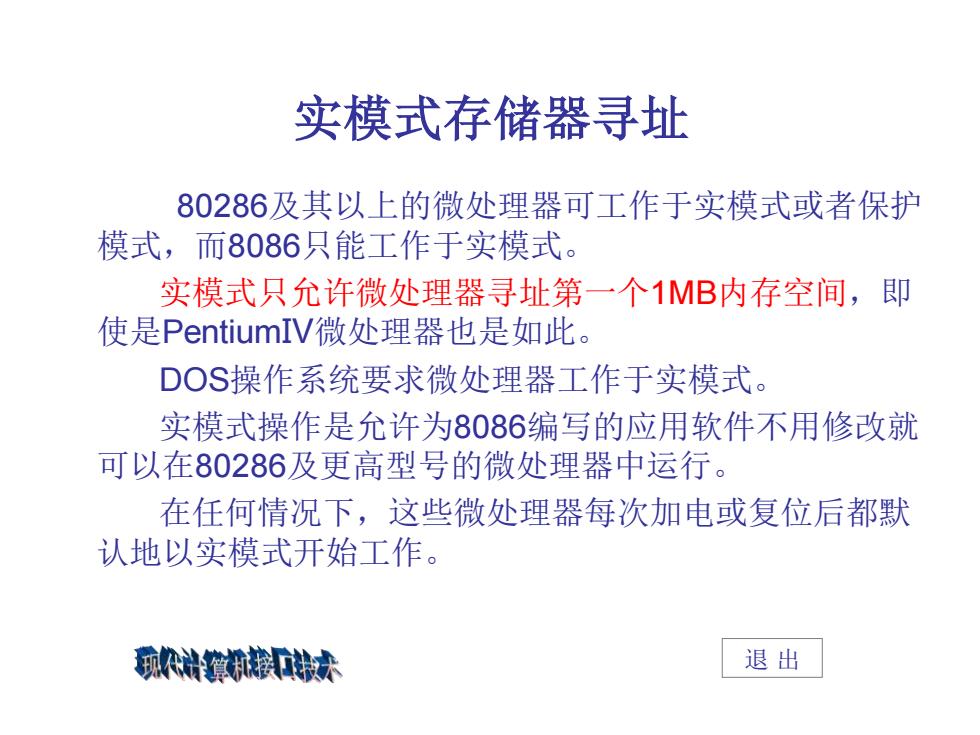

实模式存储器寻址 80286及其以上的微处理器可工作于实模式或者保护 模式，而8086只能工作于实模式。 实模式只允许微处理器寻址第一个MB内存空间，即 使是PentiumIV微处理器也是如此。 DOS操作系统要求微处理器工作于实模式。 实模式操作是允许为8086编写的应用软件不用修改就 可以在80286及更高型号的微处理器中运行。 在任何情况下，这些微处理器每次加电或复位后都默 认地以实模式开始工作。 计算讲款 退出
实模式存储器寻址 80286及其以上的微处理器可工作于实模式或者保护 模式，而8086只能工作于实模式。 实模式只允许微处理器寻址第一个1MB内存空间，即 使是PentiumⅣ微处理器也是如此。 DOS操作系统要求微处理器工作于实模式。 实模式操作是允许为8086编写的应用软件不用修改就 可以在80286及更高型号的微处理器中运行。 在任何情况下，这些微处理器每次加电或复位后都默 认地以实模式开始工作。 退 出
实模式的空间 0000:0000 1MB基本内存 ● F000:FFFF 00100000H 4GB扩充内存 FFFF FFFFH
实模式的空间 • 0000：0000 F000:FFFF 0010 0000H FFFF FFFFH 1MB 基本内存 4GB 扩充内存
·实模式下是段地址+偏移地址=物理地址 ·1230:4560=16860H单元
• 实模式下是段地址+偏移地址=物理地址 • 1230：4560 = 16860H单元
