总线的分类 ·按总线传送信息的类别，可以把总线分成 控制总线、地址总线和数据总线。 -总线也包括电源线和地线。 地址总线 数据总线 控制总线 处贝 部件 部件 部件
总线的分类 • 按总线传送信息的类别，可以把总线分成 控制总线、地址总线和数据总线。 – 总线也包括电源线和地线
控制总线 。 控制总线上传送一个部件对另一个部件 的控制信号。 。1 在总线上，可以控制其他部件的部件称 为总线主设备(bus master),被控部件称 为从设备(slave) ·根据不同的使用意义，有的为双向，有的 为三态，有的非三态
控制总线 • 控制总线上传送一个部件对另一个部件 的控制信号。 • 在总线上，可以控制其他部件的部件称 为总线主设备(bus master)，被控部件称 为从设备(slave) • 根据不同的使用意义，有的为双向, 有的 为三态，有的非三态
地址总线 。 地址总线上传送地址信号，总线主设备用地址 信号指定其需要访问的部件（如外设、存储器 单元)。 ·总线主设备发出地址信号后，总线上的所有部 件均感受到该地址信号，但只有经过译码电路 选中的部件才接收主设备的控制信号，并与之 通信。 ·地址总线是单向的，即地址信号只能由总线主 设备至从设备。地址总线也是三态的，非主设 备部件不能驱动地址总线
地址总线 • 地址总线上传送地址信号，总线主设备用地址 信号指定其需要访问的部件（如外设、存储器 单元）。 • 总线主设备发出地址信号后，总线上的所有部 件均感受到该地址信号，但只有经过译码电路 选中的部件才接收主设备的控制信号，并与之 通信。 • 地址总线是单向的，即地址信号只能由总线主 设备至从设备。地址总线也是三态的，非主设 备部件不能驱动地址总线

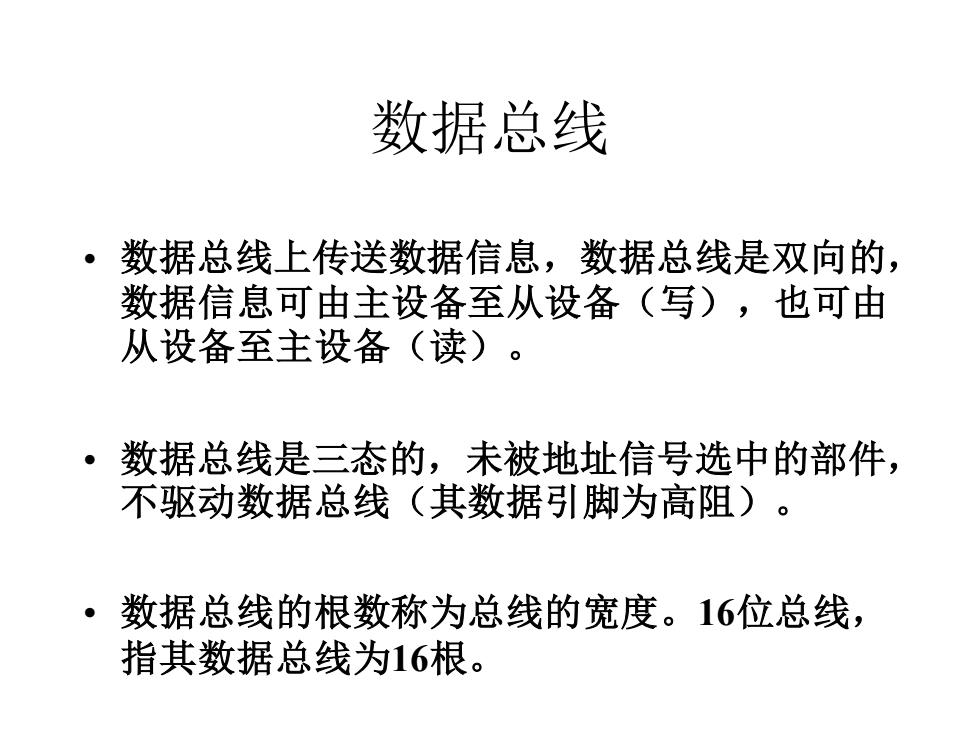

数据总线 。 数据总线上传送数据信息，数据总线是双向的， 数据信息可由主设备至从设备（写），也可由 从设备至主设备（读)。 ·数据总线是三态的，未被地址信号选中的部件， 不驱动数据总线（其数据引脚为高阻）。 。 数据总线的根数称为总线的宽度。16位总线， 指其数据总线为16根
数据总线 • 数据总线上传送数据信息，数据总线是双向的， 数据信息可由主设备至从设备（写），也可由 从设备至主设备（读）。 • 数据总线是三态的，未被地址信号选中的部件， 不驱动数据总线（其数据引脚为高阻）。 • 数据总线的根数称为总线的宽度。16位总线， 指其数据总线为16根
总线的层次结构 ·计算机的总线系统由处于计算机系统不 同层次上的若干总线组成 CPU总线 ·系统总线 ·局部总线 ·外部总线
总线的层次结构 • 计算机的总线系统由处于计算机系统不 同层次上的若干总线组成 • CPU总线 • 系统总线 • 局部总线 • 外部总线
