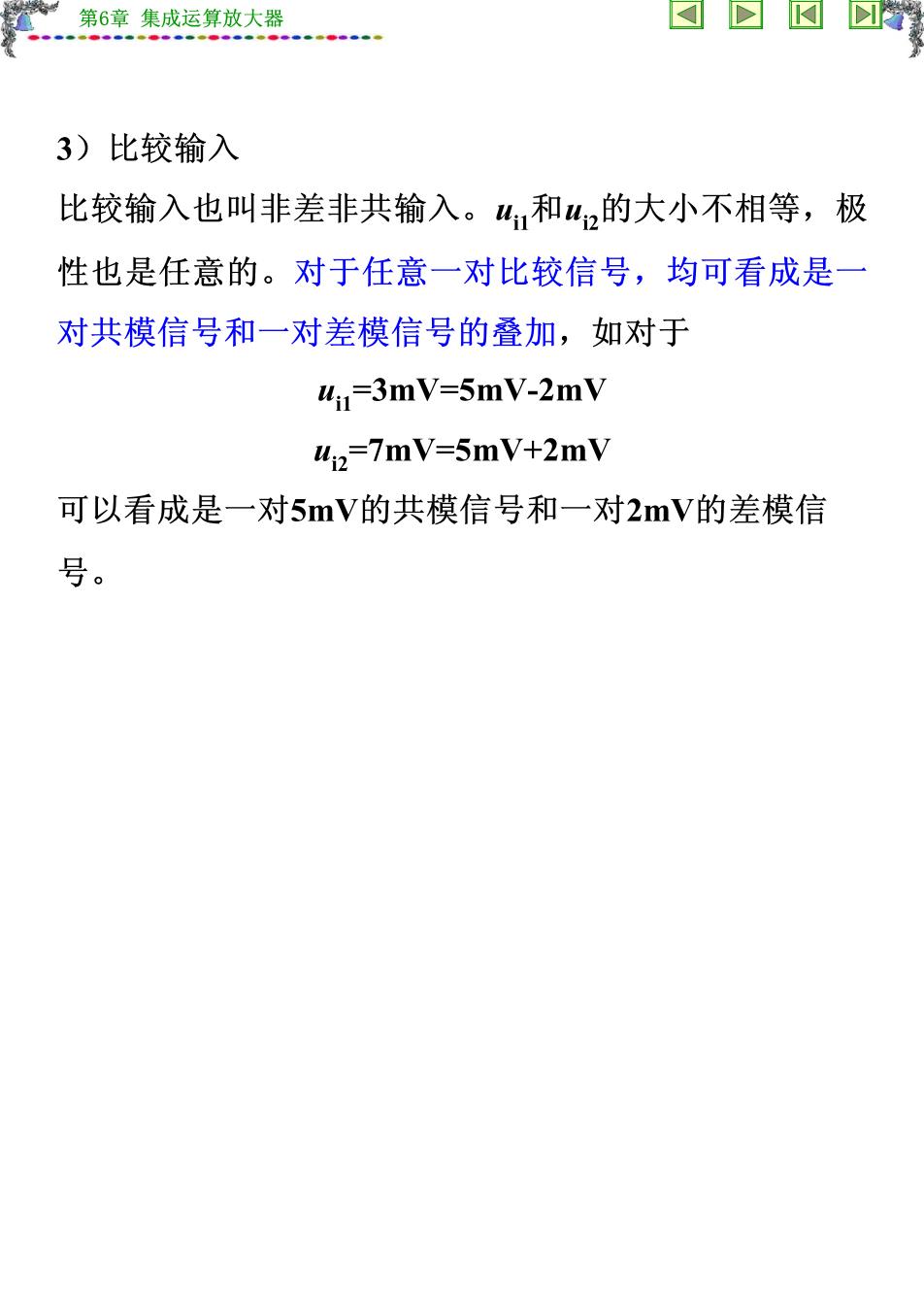

第6章集成运算放大器 3)比较输入 比较输入也叫非差非共输入。w,和w,的大小不相等，极 性也是任意的。对于任意一对比较信号，均可看成是一 对共模信号和一对差模信号的叠加，如对于 :-3mV-5mV-2mV 4i=7m V=5mV+2mV 可以看成是一对5mV的共模信号和一对2mV的差模信 号
第6章集成运算放大器 2.长尾式差动放大电路 长尾式差动放大电路也是一种典型差动放大电路，如图 6.2.2所示。与图6.2.1所示电路比较，多了电位器Rp、发射 极电阻R和负电源Ee。因增加了负电源E。，管子的偏流I 可由它提供，故去掉了R2° R称为共模抑制电阻，R数值愈大，对共模信号（即零点 漂移)的抑制能力就愈强

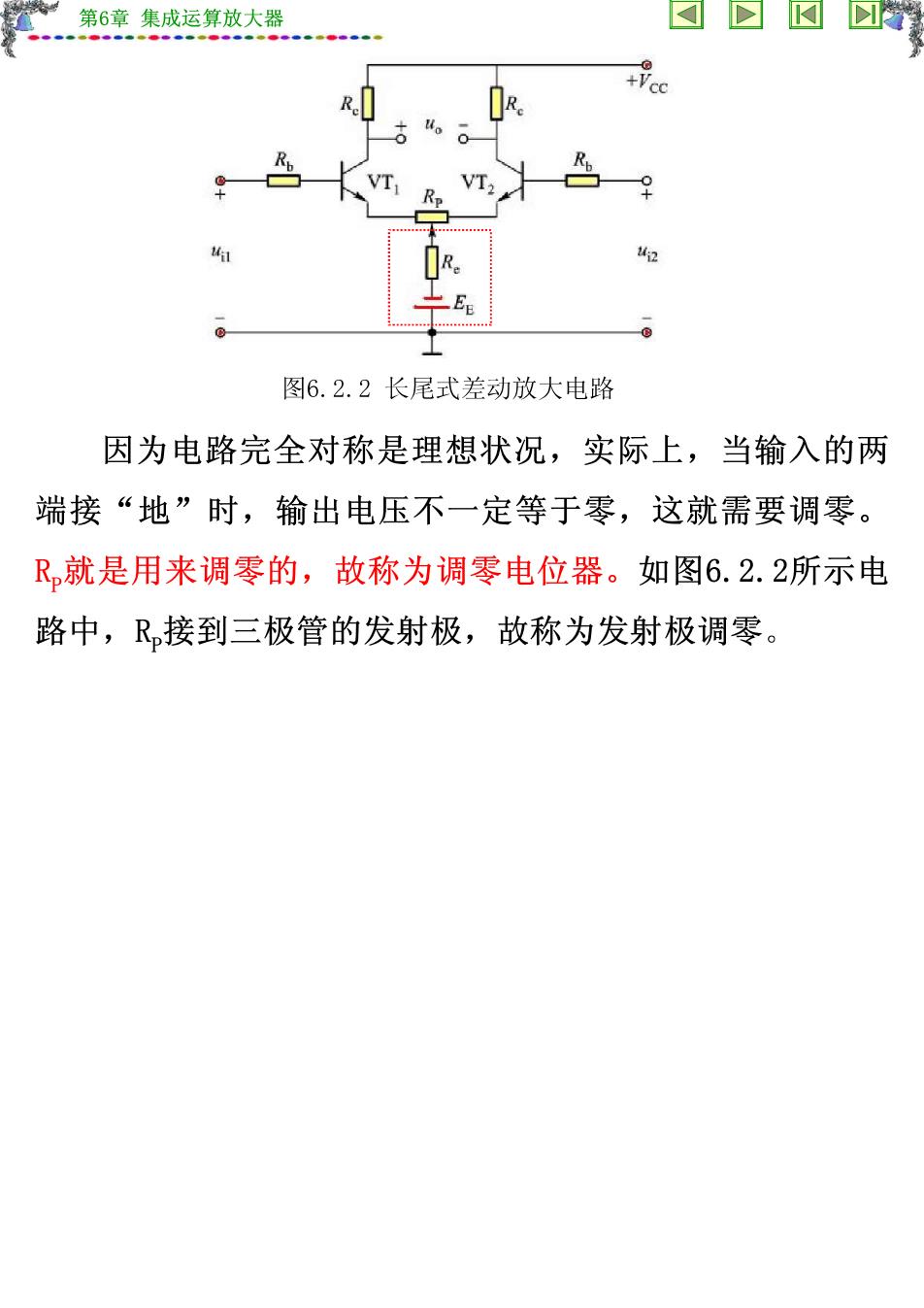

第6章集成运算放大器 +Vcc 42 图6.2.2长尾式差动放大电路 因为电路完全对称是理想状况，实际上，当输入的两 端接“地”时，输出电压不一定等于零，这就需要调零。 R就是用来调零的，故称为调零电位器。如图6.2.2所示电 路中，R接到三极管的发射极，故称为发射极调零

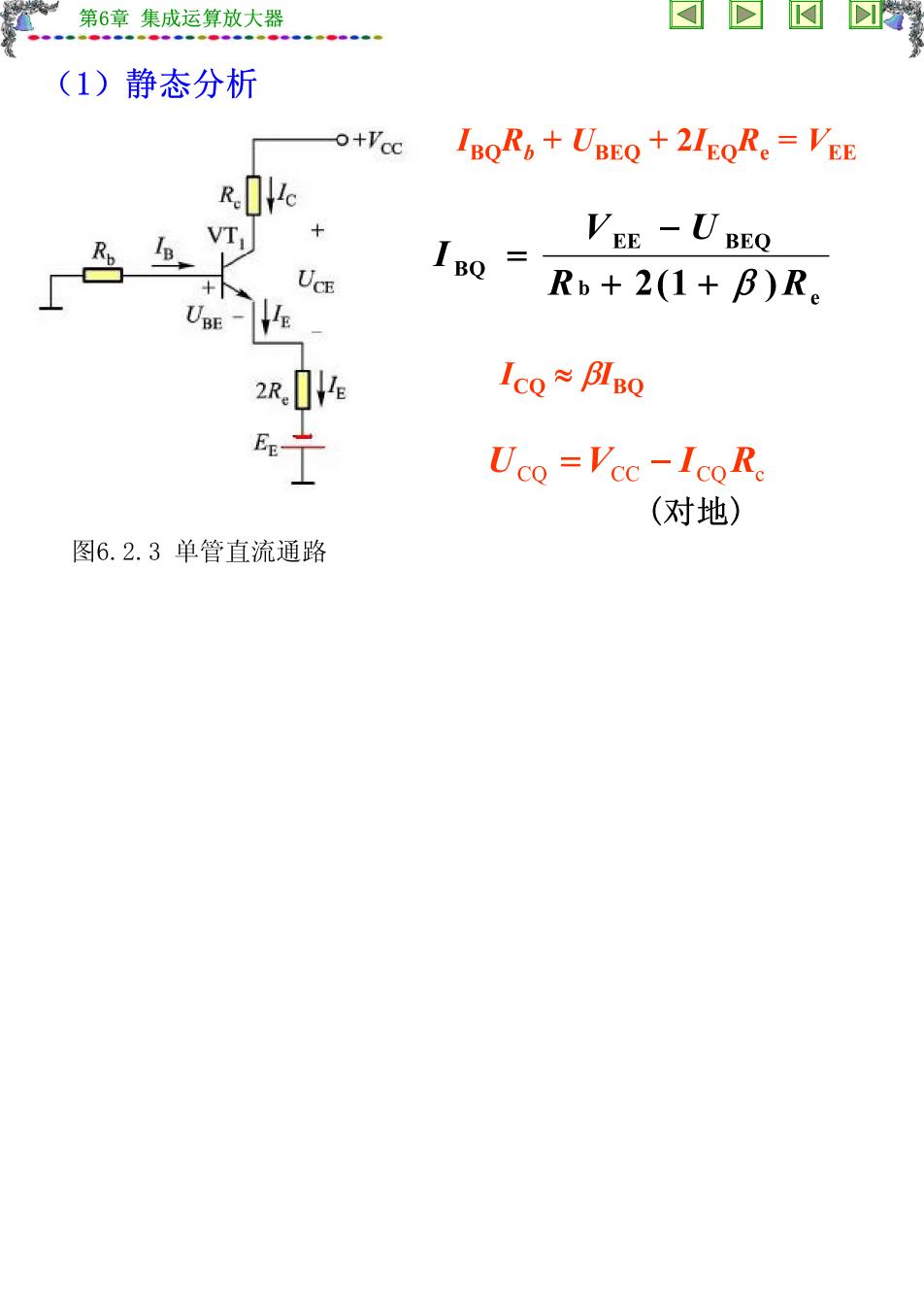

第6章集成运算放大器 (1)静态分析 o+Vcc IBOR+UBEQ+2EORe=VEE R.Ve VT: VEE -UBEQ + UCE I8Q=R+2(1+B)R. UBE 2R IcO≈FMBQ Uco =Vcc -IcoRo (对地) 图6.2.3单管直流通路
第6章集成运算放大器 (2)动态分析 1)双端输入一双端输出 R R. 由于输入电路的对称性，每只 Rp VT, 管子的输入端分得的电压各为 4的一半，但极性相反，即 4=1/2(u) 图6.2.4双端输入一双 端输出的差动放大电路 2=-1/2(u) 显然，是一对差模信号
