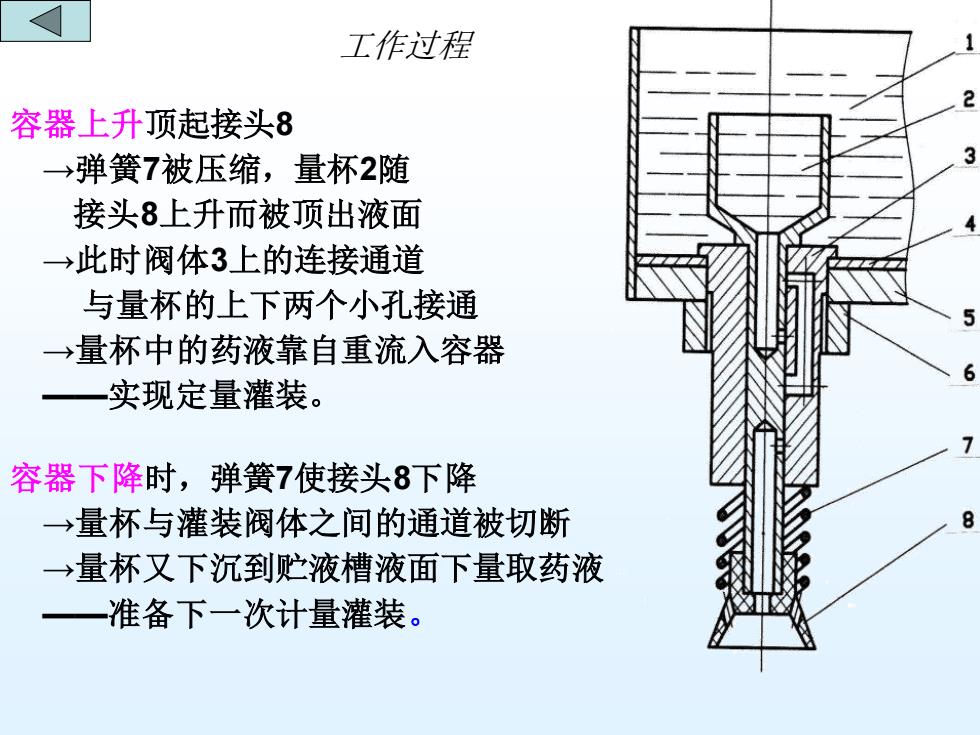

工作过程 容器上升顶起接头8 →弹簧7被压缩，量杯2随 接头8上升而被顶出液面 →此时阀体3上的连接通道 与量杯的上下两个小孔接通 →量杯中的药液靠自重流入容器 ——实现定量灌装。 容器下降时，弹簧7使接头8下降 →量杯与灌装阀体之间的通道被切断 →量杯又下沉到贮液槽液面下量取药液 ——准备下一次计量灌装
工作过程 容器上升顶起接头8 →弹簧7被压缩，量杯2随 接头8上升而被顶出液面 →此时阀体3上的连接通道 与量杯的上下两个小孔接通 →量杯中的药液靠自重流入容器 ——实现定量灌装。 容器下降时，弹簧7使接头8下降 →量杯与灌装阀体之间的通道被切断 →量杯又下沉到贮液槽液面下量取药液 ——准备下一次计量灌装

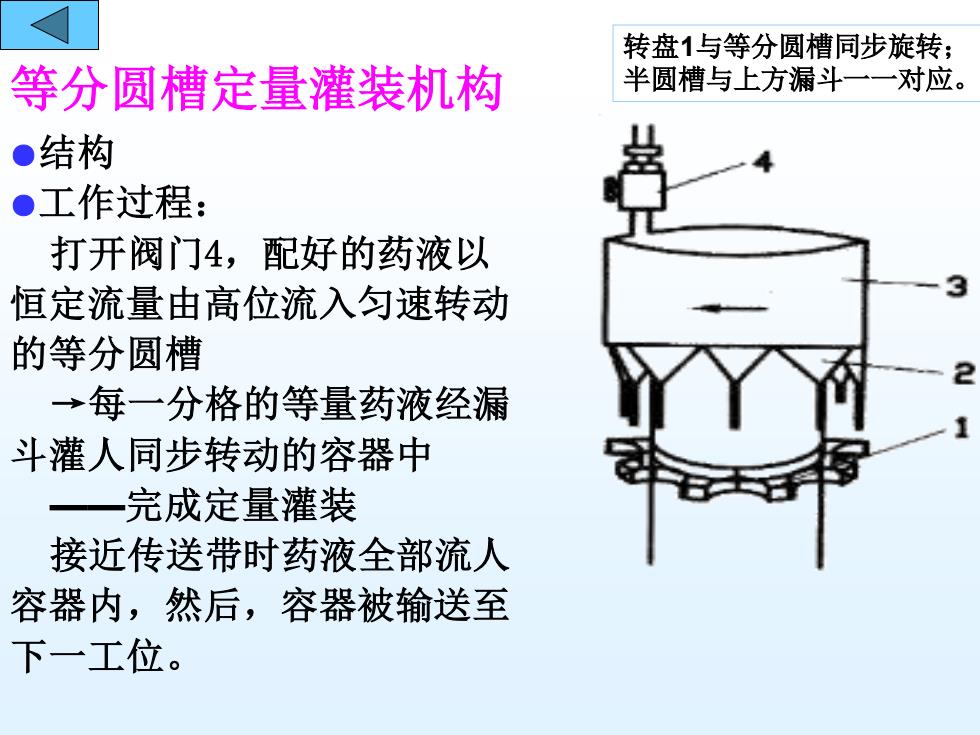

等分圆槽定量灌装机构 ●结构 ●工作过程： 打开阀门4，配好的药液以 恒定流量由高位流入匀速转动 的等分圆槽 →每一分格的等量药液经漏 斗灌人同步转动的容器中 ——完成定量灌装 接近传送带时药液全部流人 容器内，然后，容器被输送至 下一工位。 转盘1与等分圆槽同步旋转； 半圆槽与上方漏斗一一对应
等分圆槽定量灌装机构 ●结构 ●工作过程： 打开阀门4，配好的药液以 恒定流量由高位流入匀速转动 的等分圆槽 →每一分格的等量药液经漏 斗灌人同步转动的容器中 ——完成定量灌装 接近传送带时药液全部流人 容器内，然后，容器被输送至 下一工位。 转盘1与等分圆槽同步旋转； 半圆槽与上方漏斗一一对应

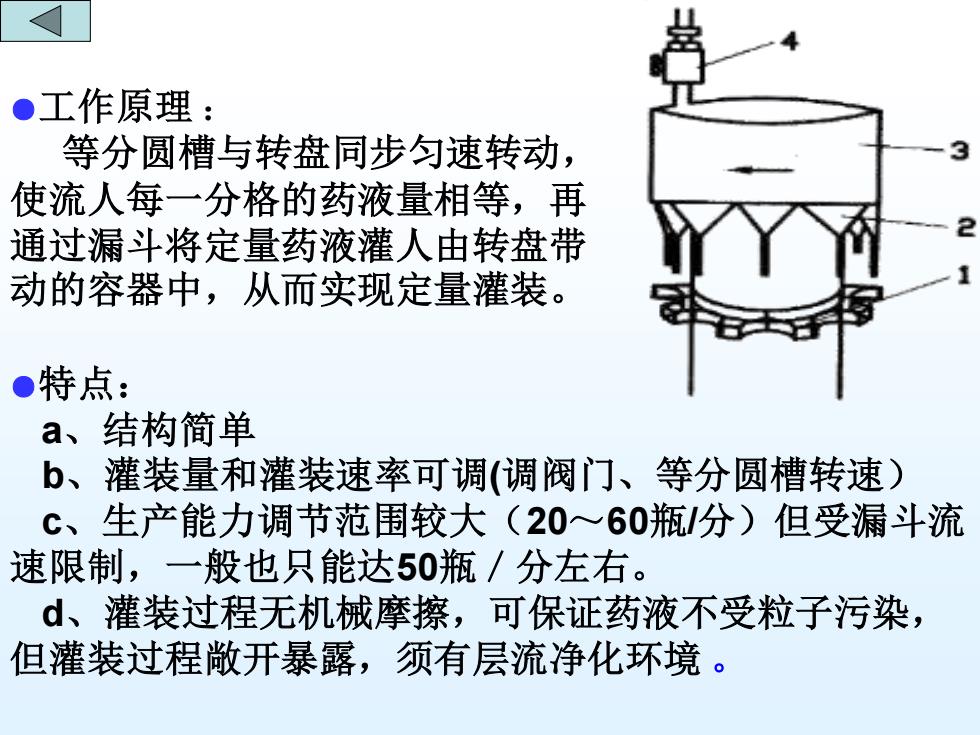

原理、特点 ●工作原理 ： 等分圆槽与转盘同步匀速转动， 使流人每一分格的药液量相等，再 通过漏斗将定量药液灌人由转盘带 动的容器中，从而实现定量灌装。 ●特点： a、结构简单 b、灌装量和灌装速率可调(调阀门、等分圆槽转速） c、生产能力调节范围较大（20～60瓶/分）但受漏斗流 速限制，一般也只能达50瓶／分左右。 d、灌装过程无机械摩擦，可保证药液不受粒子污染， 但灌装过程敞开暴露，须有层流净化环境
原理、特点 ●工作原理 ： 等分圆槽与转盘同步匀速转动， 使流人每一分格的药液量相等，再 通过漏斗将定量药液灌人由转盘带 动的容器中，从而实现定量灌装。 ●特点： a、结构简单 b、灌装量和灌装速率可调(调阀门、等分圆槽转速） c、生产能力调节范围较大（20～60瓶/分）但受漏斗流 速限制，一般也只能达50瓶／分左右。 d、灌装过程无机械摩擦，可保证药液不受粒子污染， 但灌装过程敞开暴露，须有层流净化环境

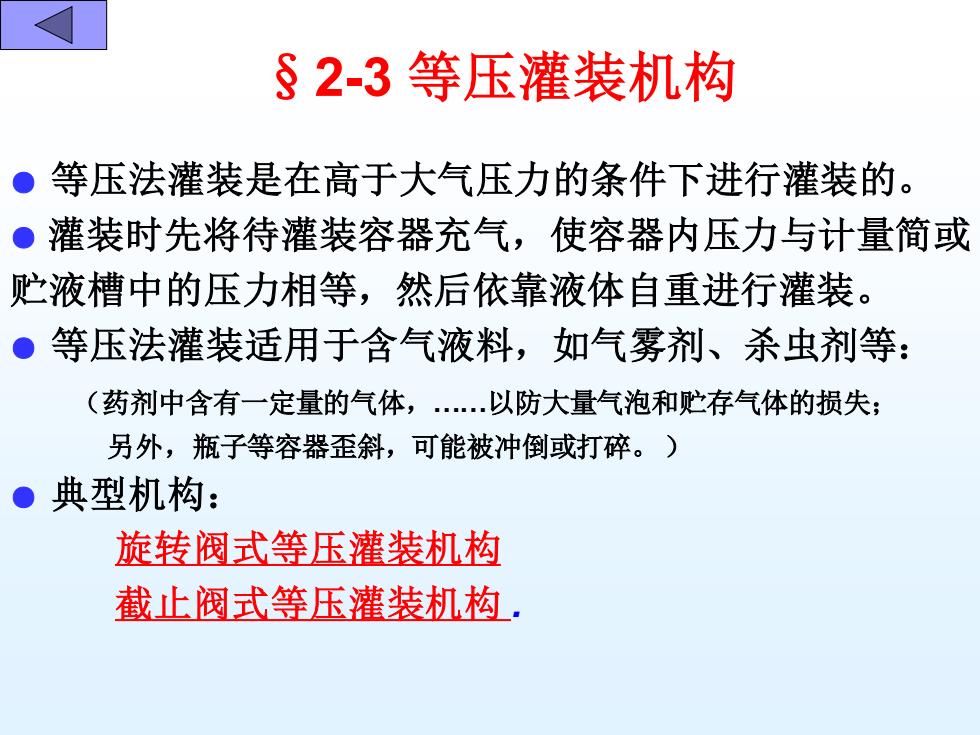

§2-3 等压灌装机构 ● 等压法灌装是在高于大气压力的条件下进行灌装的。 ● 灌装时先将待灌装容器充气，使容器内压力与计量简或 贮液槽中的压力相等，然后依靠液体自重进行灌装。 ● 等压法灌装适用于含气液料，如气雾剂、杀虫剂等： （药剂中含有一定量的气体，.以防大量气泡和贮存气体的损失； 另外，瓶子等容器歪斜，可能被冲倒或打碎。 ） ● 典型机构： 旋转阀式等压灌装机构 截止阀式等压灌装机构
§2-3 等压灌装机构 ● 等压法灌装是在高于大气压力的条件下进行灌装的。 ● 灌装时先将待灌装容器充气，使容器内压力与计量简或 贮液槽中的压力相等，然后依靠液体自重进行灌装。 ● 等压法灌装适用于含气液料，如气雾剂、杀虫剂等： （药剂中含有一定量的气体，.以防大量气泡和贮存气体的损失； 另外，瓶子等容器歪斜，可能被冲倒或打碎。 ） ● 典型机构： 旋转阀式等压灌装机构 截止阀式等压灌装机构

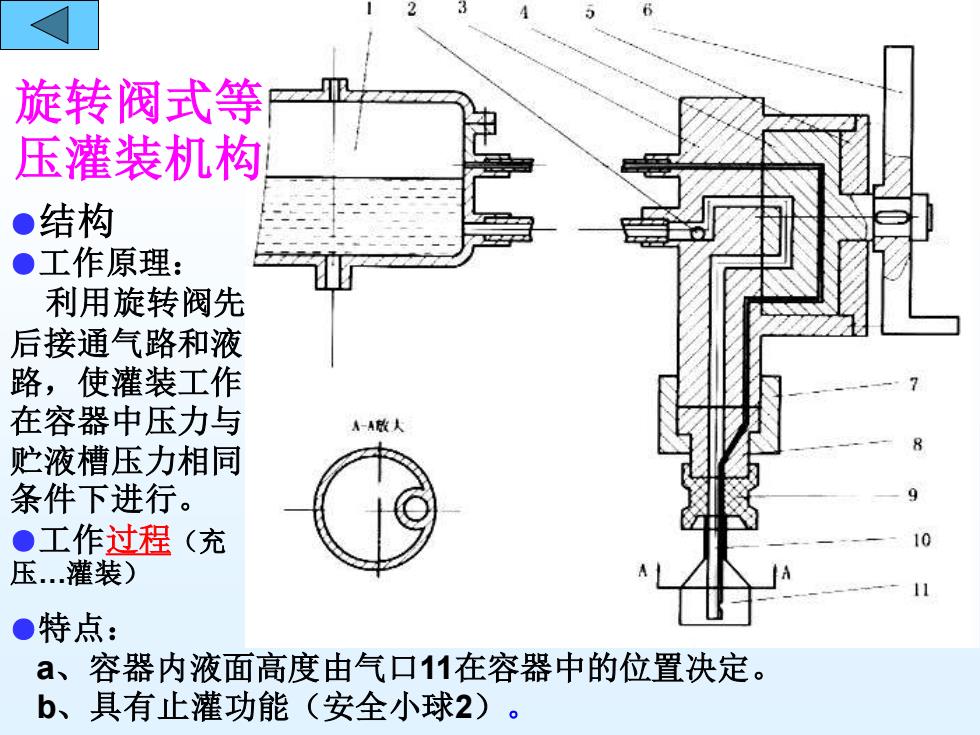

旋转阀式等 压灌装机构 ●结构 ●工作原理： 利用旋转阀先 后接通气路和液 路，使灌装工作 在容器中压力与 贮液槽压力相同 条件下进行。 ●工作过程（充 压.灌装） ●特点： a、容器内液面高度由气口11在容器中的位置决定。 b、具有止灌功能（安全小球2）
旋转阀式等 压灌装机构 ●结构 ●工作原理： 利用旋转阀先 后接通气路和液 路，使灌装工作 在容器中压力与 贮液槽压力相同 条件下进行。 ●工作过程（充 压.灌装） ●特点： a、容器内液面高度由气口11在容器中的位置决定。 b、具有止灌功能（安全小球2）
